AVR датчик рН с открытым исходным кодом имитация метр щит адаптер для Arduino UNO R3

AVR датчик рН с открытым исходным кодом имитация метр щит адаптер для Arduino UNO R3

Введение:

Применение:

Проверка качества воды

Аквакультуры

Параметры:

Мощность модуля: 5,00 в

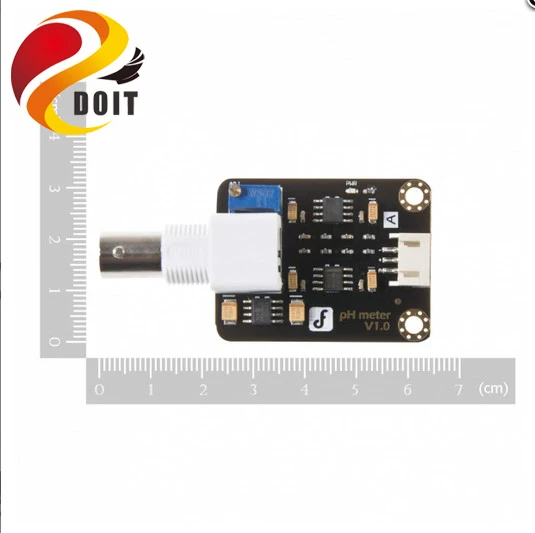

Размер модуля: 43 мм x 32 мм

Диапазон измерений: 0-14PH

Измерение температуры: 0-60 градусов

Точность: ± 0.1pH (25)

Время отклика: ≤ 1 мин

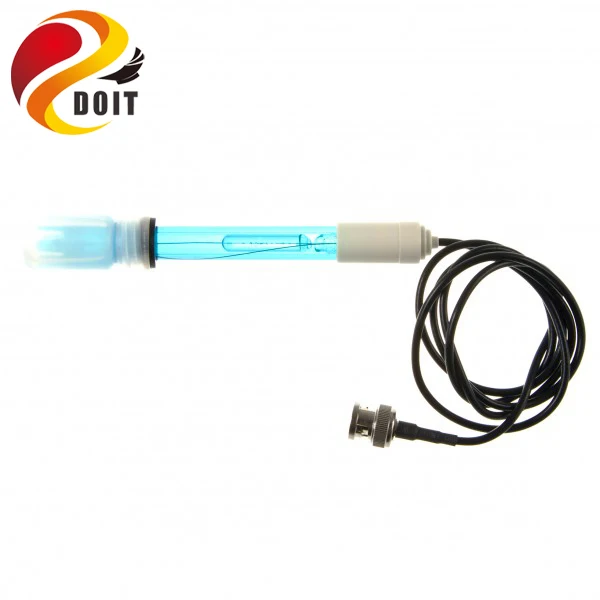

Датчик pH с разъемом BNC

PH2.0 интерфейс (3 ноги патч)

Регулировка увеличения потенциометр

Мощность индикатор светодиодный

Упаковка включает в себя:

Датчик pH (разъем BNC): 1 шт.

Схема датчика pH: 1 шт.

Аналоговый кабель: 1 шт.

С помощью шага:

Примечание:

Пожалуйста, используйте внешний импульсный источник питания, чтобы максимально приближать напряжение + 5,00 в, напряжение более точное, чем выше точность.

Электроды в каждой последовательной необходимости использовать стандартный буферный раствор для коррекции, для более правильного результата, температура окружающей среды at25 deg orso, чтобы наиболее известное значение PH было надежным, И его значение PH очень близко к измеренному значению времени. Если вы измеряете образцы кислоты, пожалуйста, используйте буферный раствор pH4.00 для коррекции электрода, если вы измеряете образец щелочным, используйте буферный раствор PH9.18 на электроде. Сегментная калибровка, просто чтобы получить лучшую точность.

PH электрод для измерения pH различных растворов, вам нужно использовать чистую воду, рекомендуется использовать di воду для очистки.

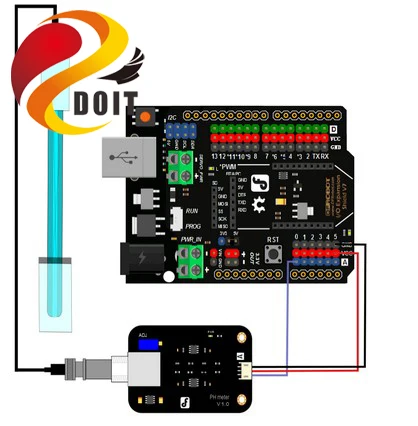

(1) Подключите оборудование в соответствии с графическим способом, а именно: электрод подключен к интерфейсной плате ph-метра BNC, И используйте аналоговый кабель для подключения платы ph-метра к моделированию Arduinos mastercontroller 0. Для источника питания Arduinos master controller, вы можете видеть, что ph-метр печатной платы синий светильник ярче.

(2) для Arduinos мастер контроллер сжигания образца код.

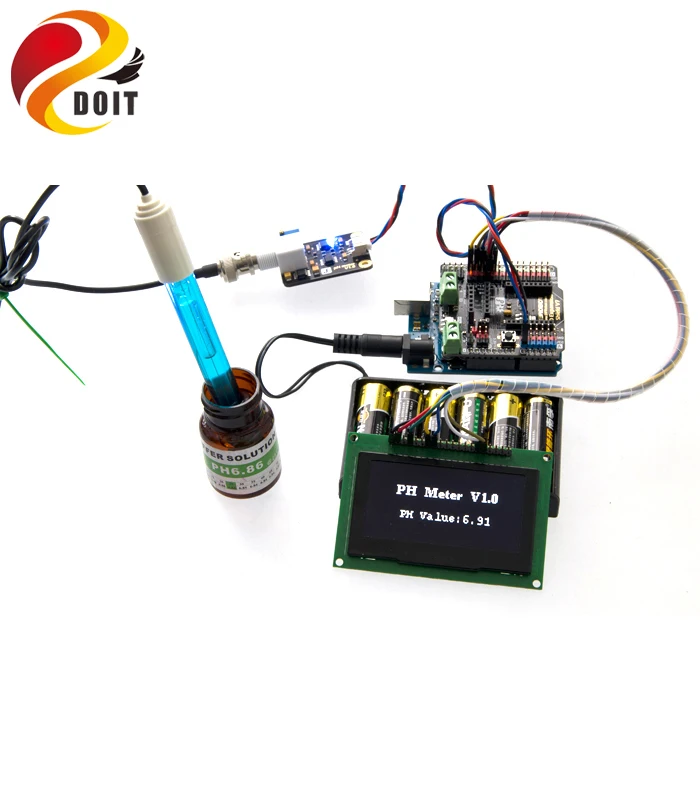

(3) ph-электрод, вставленный в значение pH 7,00 стандартного раствора, или непосредственно короткий BNC интерфейс двух входов, откройте Arduinos IDEserial port monitor, вы можете увидеть печать из значения pH, ошибка notexceed 0,3. Запишите в этот момент значение отпечатанного, а затем comparedс 7,00, разница между офсетными изменением к программе на месте. Для печати из значение рН 6,88, например, разницу в 0,12, находится в thesample программы # определить офсетная печать до 0,00 # определить смещение 0,12.

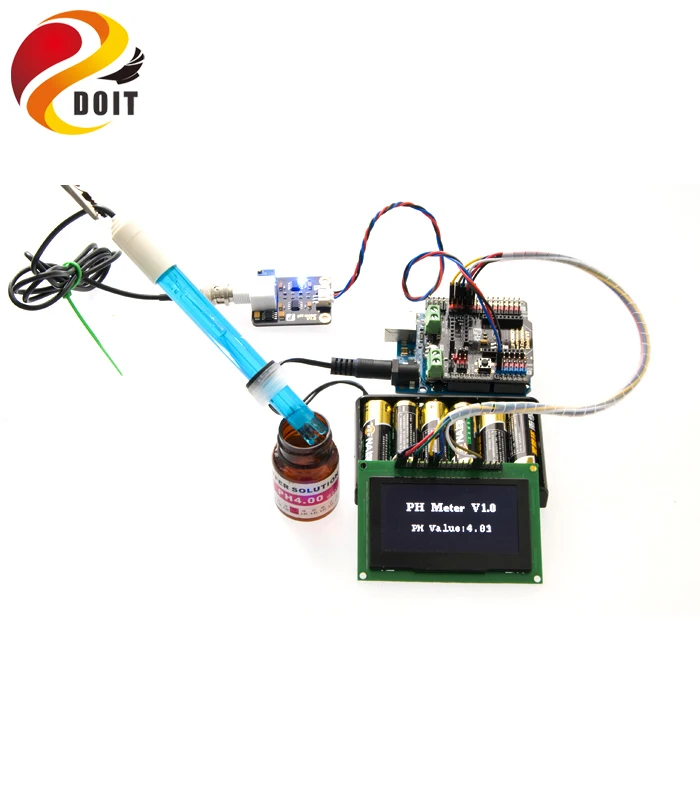

(4) Вставьте рН-электрод в значение рН 4,00 калибровочной жидкости, подождите аминоте позже, потенциометр регулировки усиления, сделайте, насколько это возможно, для распечатки pH стабильного около 4,00. Между тем, калибровка кислоты завершена, вы можете проверить pH кислотного раствора.

Примечание: другие растворы для измерения должны мыть электроды.

(5) зависит от линейной характеристики самого ph-электрода, с помощью вышеуказанной калибровки, может непосредственно измерять pH щелочного раствора, но если вы хотите получить лучшую точность, рекомендует калибровку. Щелочной период калибровки с использованием стандартного раствора рН значение 9,18, а также для регулировки потенциометра, стабильная около 9,18. После калибровки, прямо сейчас вы можете измерить pH щелочного раствора.

Образец товара

Загрузите код образца, откройте монитор последовательного порта Arduinos IDE, вы можете увидеть результат.

/*

# Эти коды образцов предназначены для тестирования pH meter V1.0.

# Редактора: YouYou

# Срок производства тиража: 2013.10.21

# Ver: 0,1

# Продукт: pH метр

# SKU : SEN0161

*/

# Define SensorPin 0/pH метр аналоговый выход к Arduinos аналоговый вход 0

# Define Offset 0,00/Компенсация отклонения

Неподписанный длинный int avgValue; /храните среднее значение отзывы датчика

Вакуум установка ()

{

PinMode (13, выход);

Серийный. Старт (9600);

Serial.println("Ready"); /Проверка серийного монитора

}

Силы петли ()

{

Int buf[10]; /буфер для чтения аналогового

Для (int i = 0;i<10;i + +) /получить 10 значений образца от датчика для выравнивания значения

  {

Buf [i]= analogRead(SensorPin);

Задержка (10);

  }

Для (int i = 0;i<9;i + +) /Сортировка аналога от малого до большого

  {

Для (int j = i + 1;j<10;j + +)

    {

If (buf[i]>buf[j])

      {

Int temp = buf[i];

Buf [i]= buf[j];

Buf [j]= температура;

      }

    }

  }

Avgvalue = 0;

Для (int i = 2;i<8;i + +) /Возьмите среднее значение 6 образцов

AvgValue + = buf[i];

Поплавок phValue = (поплавок) avgValue * 5,0/1024/6; /преобразовать аналог в милливольт

Величины рН = 3,5 * величины рН + офсетная печать;/преобразования милливольт в значение pH

Серия. Печать ("pH:");

Серия. Печать (phValue,2);

Серия. println("");

DigitalWrite (13, высокий);

Задержка (800);

DigitalWrite (13, LOW);

}

Maintenanceand вопросы, требующие внимания

Электродезин или в течение длительного времени без использования в первый раз, пузырьковый и песочный сердечник, электродный шарик, погруженный в 3 раствора NKCL, активация 8 часов.

Удалите электрод, чтобы отметить, что после того, как чехол из пластика защитит чувствительную стеклянную лампу в сетке, контакт с твердыми предметами, любые поломки и ЩЕТОЧНЫЕ волосы отключат электрод.

Ваши измерения, не нужно, когда электрод должен быть защищен презервативом, casesдолжен положить небольшое количество 3,3 моль/л раствор хлорида калия, для того, чтобы держать электродный шарик пузырьком влажной.

Терминальный электрод должен быть чистым и сухим, абсолютно предотвращает короткое замыкание обоих концов выхода, в противном случае фраза или результаты измерений приведут к поломке.

Электрод, чтобы избежать длительного погружения в дистиллированную воду, грузовой белок, раствор гриппа и кислотный раствор, а также предотвратить контакт с силиконовой смазкой.

Электрод после длительного использования, например, обнаружен, что любовь материка градиент немного, можно положить нижний электрод был замачивается в 4% HF (HF) в течение 3-5 секунд, промывается дистиллированной водой, затем Замочите в растворе хлорида калия, сделанном новым.

В тестовом растворе, например, чувствительный хрупкий материал для блокирования шарового груза и пассивации электрода, уменьшающий его явление, чувствительный градиент, показания груза неточны. Таким образом, следует в соответствии с тонусом загрязняющих веществ, с подходящим раствором для очистки, чтобы сделать его новым.

Выберите очиститель, если вы можете растворить поликарбонат смолы чистящей жидкости, таких как тетрахлорметилен, трихлорэтилен, тетрагидрофуран и т. Д., может dissolvethe поликарбонат смолы, после besmear на чувствительной стеклянной лампе, И сделайте отказ электрода, пожалуйста, будьте осторожны!

Изображения:
