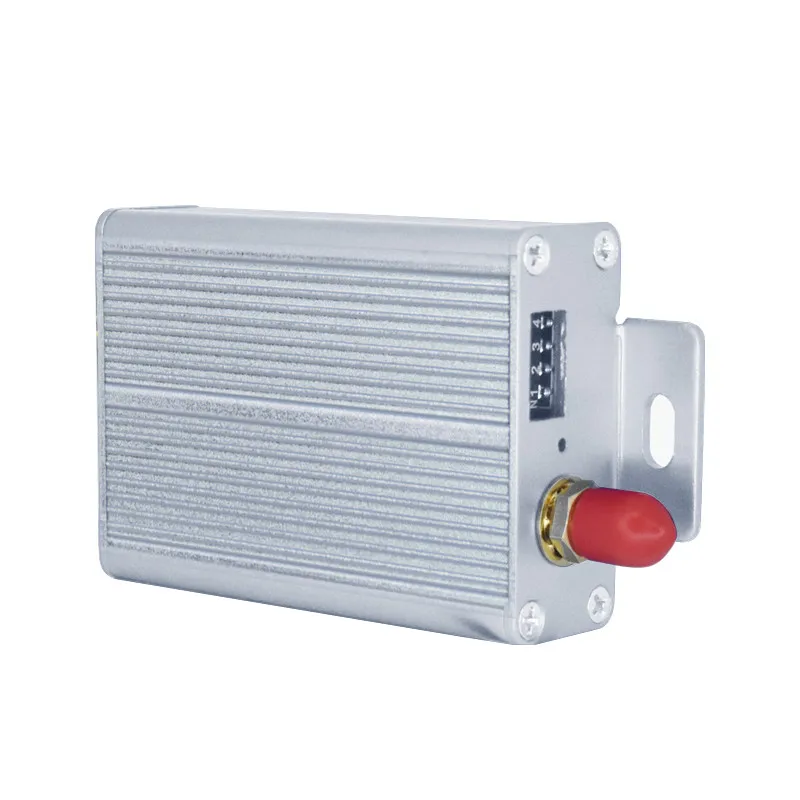

500 МВт lora 433 модуль 10 км дальний беспроводной передатчик данных и Приемник МГц sx1278

500 МВт lora 433 модуль 10 км дальний беспроводной передатчик данных и Приемник МГц sx1278

Уважаемые покупатели, пожалуйста, напоминайте следующее:

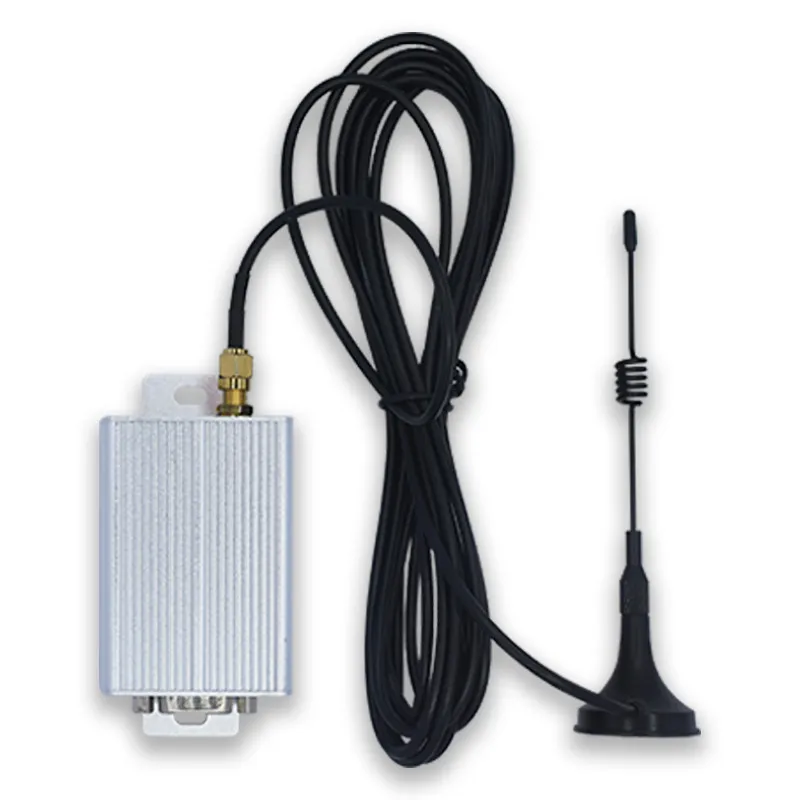

1. Посылка включает в себя1 шт.  500 м  Модуль w loraИ 1 шт. магнитная антенна и 1 шт. соединительный кабель. Для вашего успешного теста, мы настоятельно рекомендуем вам, по крайней мере, купить2 шт модули(Один для передатчика, другой для приемника)

2. Параметры по умолчанию, установленные на заводе, 433,250 МГц, RS232 и RS485,240bps скорость передачи данных, 1200BPS скорость передачи данных интерфейса, 500 МВт, 5 в постоянного тока;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

5. Если требуется 12 В или другое напряжение, пожалуйста, сообщите мне после размещения заказа.

Характеристики:

Особенности продукции:

● Поддержка VHF/UHF(410-470 МГц) пользовательское Программирование;

● RS-232 и RS-485 ttl по индивидуальному заказу;

● Серийная скорость передачи данных 1200-9600bps, скорость передачи данных по воздуху 240-9600bps, установленная пользователем;

● Короткое время передачи данных;

● 10 км LOS дальность передачи;

● Высокая чувствительность до-136dBm;

Технические параметры:

Частотный диапазон

410-470 МГц

Стабильность частоты

Мощность передачи

500 мВт

Модуляция

Скорость передачи данных по воздуху

240-9600bps

Интерфейс

RS232 и RS485(TTL по индивидуальному заказу)

Источник питания

5V @ 2A(8 ~ 36V на заводе)

Формат данных интерфейса

8E1/8N1/801

Расстояние передачи

10 км в открытом и прозрачном воздухе, с максимальной мощностью, 5dBi антенна усиления, высота 2 м,

Скорость передачи данных по воздуху: 240bps

Чувствительность приема

-136dBm @ 240bps/-120dBm @ 9600bps

Полоса пропускания канала

125 кГц @ 240bps/250 кГц @ 9600bps

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность

От 10% до 90% относительной влажности, без конденсации

Ток выбросов

 ≤1.5A (максимальный выходной ток не менее 2А)

Ток приема

 ≤80 мА

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

 ≤500 г

Размеры

Определения контактов

Булавки

XZ-DT78-LSX

Примечание

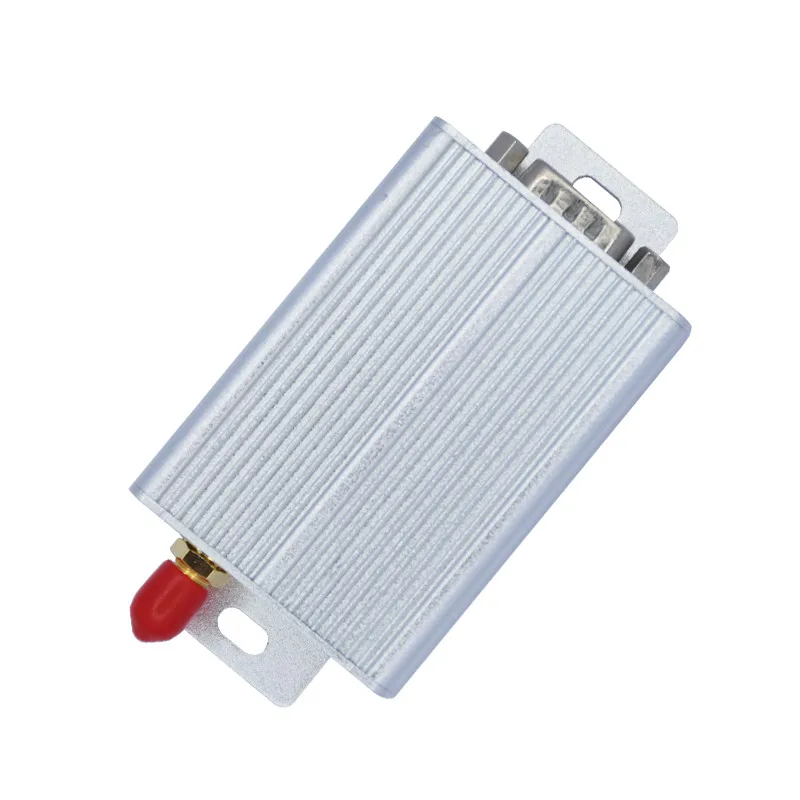

DB9 Мужской Разъем

1.

VCC (+ 5 В)

5 ~ 36 В под заказ

2.

RS-232/RXD

3.

RS-232/TXD

4.

GND

Заземление источника питания

5

AGND

Сигнал заземления

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

XZ-DT78-LЧастота

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена программным обеспечением. Пользователи могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечении.

Программирование программного обеспечения

1,1Введите режим настройки

Оборудование: Подключите 8ThНожка с заземлением и зеленым светодиодом держит освещение, модуль входит в режим настройки, скорость последовательного порта составляет 9600 8N1

Программное обеспечение: при текущей скорости передачи данных 3 + номера отправляются непрерывно, XZ-DT78 входит в режим настройки, и выход последовательного порта ОК

Формат + + +

Возврат ОК

1,2Настройка частоты 0 канала (эта частота-рабочая частота 0 канала

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат

Объяснение> WF0 означает рабочую частоту канала записи 0

RX: означает получение частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после запятой;

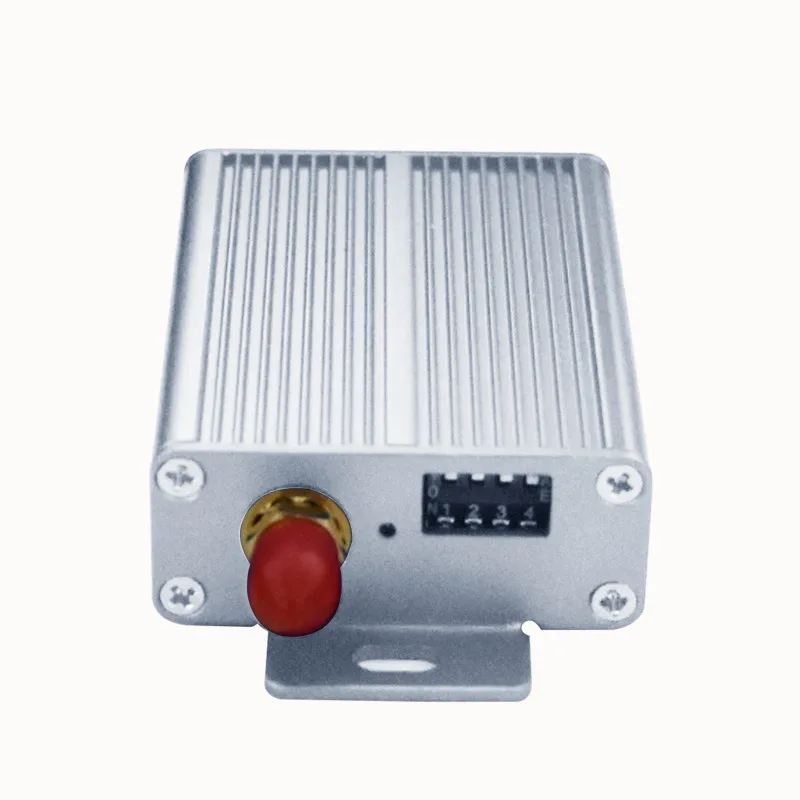

Одинаковые XZ-DT78 настройки частоты приема и передачи могут быть одинаковыми или разными, но модули в той же системе связи должны иметь одинаковую частоту приема и передачи. Dip-переключатель может устанавливать частоту только в канале 0.

1,3Настройка скорости передачи данных интерфейса

Формат> WBA

Возврат

Объяснение> WB означает скорость передачи данных через интерфейс записи

A ~ E means1200 ~ 9600bps;A = 1200L, B = 1200H, C = 2400, D = 4800, E = 9600

Примечание: A = 1200L,1200 интерфейс, 240BPS передача воздуха, самая длинная дистанционная связь.

1,4Настройка паритетных битов

Формат> WVN

Возврат

Объяснение> WV означает интерфейс паритета

N, E, O означает 8N1, 8E1, 8O1

1,5Прочитайте команду «все параметры»

Формат> R

Возврат

Объясните выходные XZ-DT78 текущие рабочие параметры

1,6Режим настройки выхода

Формат> E

Возврат ОК

XZ-DT78 режим настройки выхода, если XZ-DT78 входит в режим настройки, он будет выходить, когда у него нет каких-либо действий команды на непрерывном 60S.

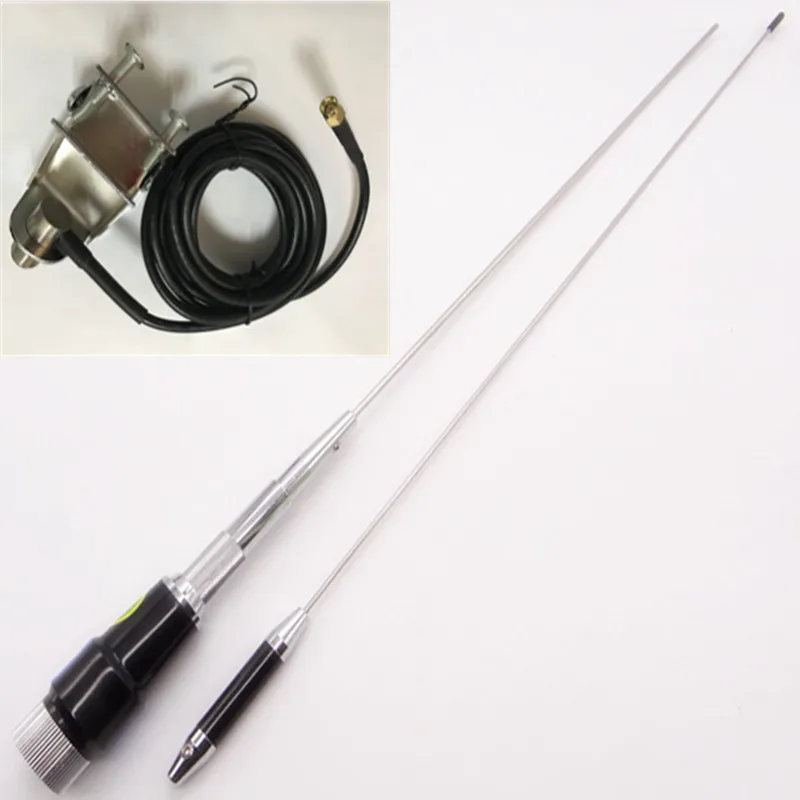

Для дальней передачи рекомендуется использовать антенну с высоким коэффициентом усиленияДля лучшей производительности.

Следующая антенна с зажимом-один из вариантов,ПLЛегко нажмите на следующую картинку и закажите дополнительно.

Больше сопутствующих товаров

Применение

● Добыча нефти и газа, мониторинг трубопроводов, распределение газа, мониторинг тепловой сети

● Водяные скважины, система мониторинга очистки воды и сточных вод

● Планирование мощности, автоматизация распределения, контроль нагрузки

● Система позиционирования GPS, мобильная передача данных

● Землетрясение, метеория, охрана окружающей среды и управление городским освещением

● Управление процессом железнодорожной, транспортной, металлургической, химической промышленности и промышленной автоматизации

● Мониторинг и контроль судна (UMV), связь данных управления роботом

● Армия, полицейские коммуникации

● Промышленный пульт дистанционного управления, Телеметрия, автоматизированная система сбора данных
