ASXMOV-Scorpion camera Rig инструкции по установке.

* Важное примечание

Этот продукт имеет сложные электронные схемы, пожалуйста, свяжитесь с персоналом изготовителя, когда требуется техническое обслуживание, без разрешения разобрать свинец на отказ товара, не в пределах сферы гарантии компании.

Пожалуйста, обратитесь к инструкциям, которые используют руководство для работы, поврежден люкс, вызванный некорректной операцией, не покрытый по гарантии.

Установка инструкции:

1. Lossen винт, чтобы освободить плечо-крепление

2. Подключите аудиолинию наушников, микрофон audio line, HDMI line.

A) 3,5 мм audio line (H) установлен в интерфейс микрофонного микрофона.

B) 3,5 мм аудио линия (M) установлена на интерфейс установки Гарнитура Rig.

C) подключить линию HDMI к интерфейсу HDMI.

3. Установка трубки

4. Базовые винты регулируются, регулируют его к соответствующему положению, устанавливают камеру.

5. установлена камера на вышку

Во-первых, установите поддельный аккумулятор в камеру GH4/GH5, затем экран камеры, открытый, как показано на рисунке II, установлен на люксе. Затяните основание винтовой отверткой.

6. соединение камеры с системой rig audio line, HDMI line.

* На фото как для камеры GH4

* На фото как для A7R2 камеры

7. установите держатель микрофона и подключите микрофон

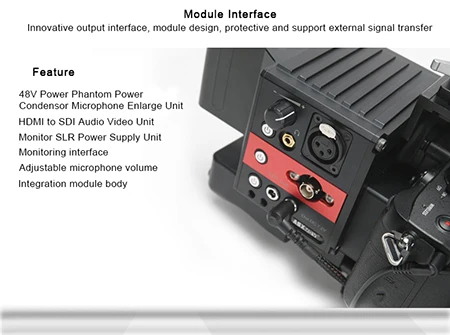

Доступ к внешнему микрофону в порт power phantom 48 В.

8. Установите монитор, подключите монитор к SDI

А) ослабить монитор gimbals, установить монитор, (gimbals может регулировать угол наклона);

B) подключите линию питания DC к монитору DV в интерфейсе питания и затем Подключайтесь к 7,2 В DC из интерфейса.

C) монитор SDI в интерфейсе подключения с установкой SDI-интерфейса; (Если монитор не имеет SDI вход, используйте интерфейс HDMI самой машины непосредственно)

Выше отображаемого монитора нет порта SDI. Подключайтесь непосредственно к порту HDMI камеры. Если монитор имеет порт SDI, подключайте установку с помощью линии HDMI, монитор SDI в порту подключает с rig SDI порт.

9. Камера питания

Фальшивая батарея питания подключена к 7,2 В DC-интерфейсу.

10. ручка и корпус записи

Установите запись записи и подключите удаленный интерфейс GH5/GH4.

* Картинка показана для камеры GH4

Для серии A7 с инфракрасным пультом дистанционного управления.

* Изображение показано для A7R2 камеры

11. Установка литиевой батареи (* батарея в комплект не входит)

Открытый источник независимого источника тока, света на рабочем состоянии. (Литиевая батарея для sony NP-F950/F960/F970/F990)

Для A7R2/A7S2 монтаж видео

Предложений:

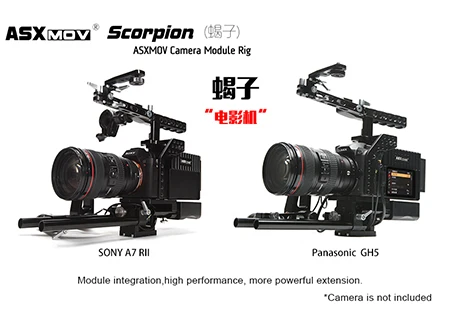

1. Функциональный модуль ASXMOV-Scorpion, который в настоящее время совместим с камерами:

Для A7R2 A7S2 A7

Для GH5 и GH4

2. Есть ли эта видео ручка универсальная?

Запись ручки не универсальна, пожалуйста, обратите внимание на модель камеры перед вашим заказом, подходящая ручка управления будет отправлена в соответствии с моделью вашей камеры.

3. силовая линия подключения камеры, подходит ли она для всех видов камер?

Сообщите, пожалуйста, модель камеры, мы будем соответствовать соответствующим поддельным батарейным модулям.

4. Если ASXMOV-Scorpion может использовать аккумулятор v mount? Если блок питания может обратиться к v mount, то он не профессионал в использовании F970, и слишком частенько менять аккумулятор, монитор-это видео регистратор, так что он убежит с большим количеством электричества.

Да, в нем может использоваться V-Крепление аккумулятора. Однако батарея в рот на самом деле выше камеры. Выглядит не очень, и она слишком тяжелая, это противоречит нашей концепции светового дизайна, она очень неудобна в использовании. Если емкости F970 аккумулятора не хватает, это прямая рекомендация с помощью литиевой батареи для камеры F990, емкость такая же, как и в v-устье!

6. имеет ли G5 Тип-c? Подключайте его напрямую, не надо использовать поддельный аккумулятор. Это работает от ложной батареи. Это сильно болит машина?

Также доступен источник питания для рта типа c, но существует зрелая схема декодированных поддельных аккумуляторов на рынке, И есть Электрический количественный дисплей. Это очень хорошо. Это не проблема, если напряжение питания и текущий выход-то же, что и у производителя стандартная конфигурация!

7. Когда A7S2/A7R2 внешний монитор 4 К съемки, монитор не имеет параметров отображения. Ты знаешь, как его установить?

В данный момент нет способа установить его. Когда A7S2, A7R2 использует режим 4 К съемки, сигнал 4 К предназначен для диктофона, диктофон не ясно знает, какие параметры и графика, отображаемые на экране, должны быть записаны. Таким образом, монитор не имеет параметров дисплея под 4 К режимом. Текущее решение с помощью приложения телефона для настройки параметров камеры.

8. Можно ли использовать HDMI и SDI в то же время? Если мы хотим использовать его в то же время, что нам делать?

Не может выводиться HDMI и SDI одновременно. Только два канала SDI могут быть выходными в то же время, можно добавить двухполосный роторный союз SDI, разделить выход SDI на два способа на выход!

9. Есть ли в люксе G4, кнопка воспроизведения gh5s может быть опущена?

G4, кнопка воспроизведения GH5's в верхнем левом углу камеры, это не может быть скрыто.

10. можем ли мы использовать объектив G5 для установки его?

На объективе нет предела. Нет проблем с использованием пленочного объектива!

11. идет ли он с любой сумкой или коробкой?

Шкатулки и сумки в комплект не входят, но по индивидуальному заказу есть в наличии!

12. Есть ли электричество в микрофонном усилителе асхмов-скорпиона?

Потому что камера сама имеет увеличительный модуль, фантомный модуль питания нашего люкса в два раза увеличивается. Двойной Лупа будет производить общий наземный текущий звук, необходимо отключить запись увеличительных параметров камеры.

13. Я использую фирменный монитор, вход SDI можно контролировать, но воспроизведение не может быть отображено.

Монитор, который поддерживает стандартный сигнал высокой четкости SDI, может быть отображен нормально. Входной порт монитора должен быть входным в стандарт AV, а не стандартным входным портом SDI high definition.

14. Есть ли другой цвет в наличии?

В данный момент это только черное, потому что зеркальце и microbe в основном черные, оформление люкс интегрируется с камерой.

15. Серия для A7 не похожа на G5 с вращающимся экраном, как настроить параметры камеры без монитора?

Установка официального приложения с мобильным телефоном"PlayMemories Mobile"Подключите камеру, вы можете контролировать и устанавливать параметры, также может быть удаленной записью, а также можно установить мобильный телефон на люкс.

16. О мониторе монитора и директора монитора для совместного экрана.
