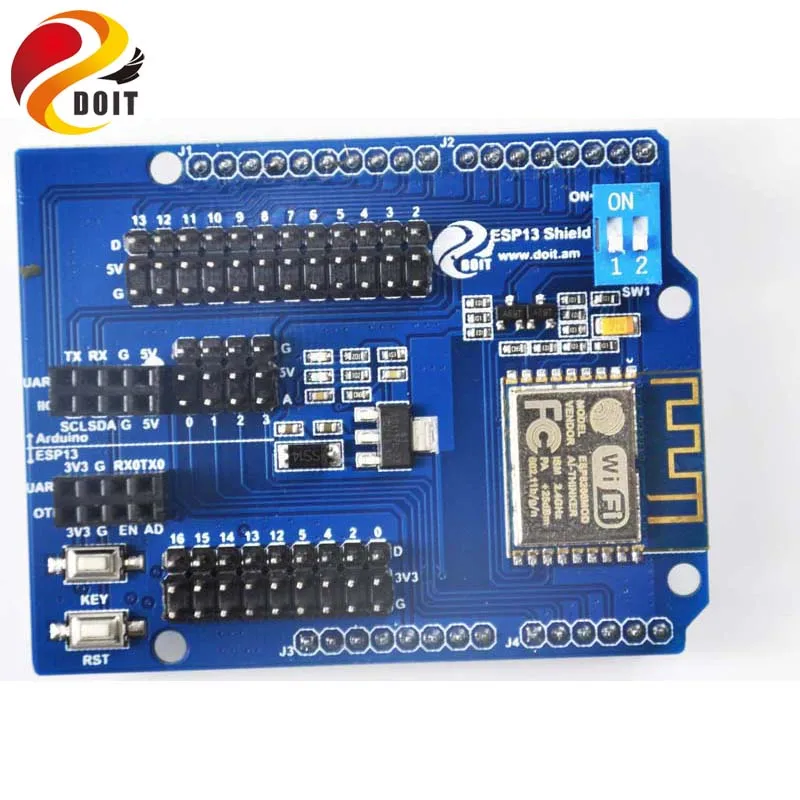

Esp8266-based последовательный WiFi щит для Arduino разработан и Разработан Шэньчжэнь врачами разведки и технологии (SZDOIT). Щит разработан на основе esp8266 по Espressif систем, pin-Совместимость с Arduino UNO/Mega2560 DevBorad.

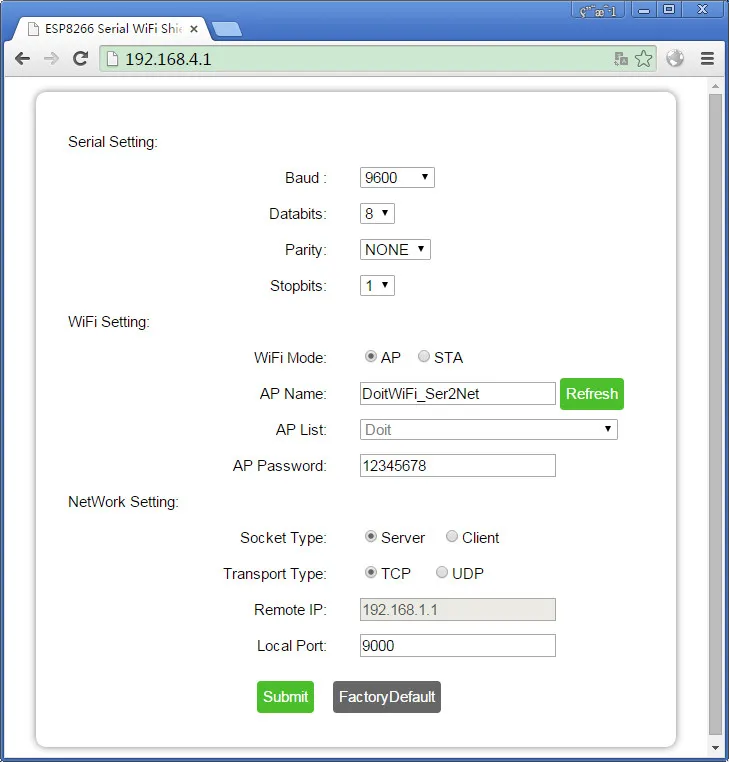

3. вход 192.168.4.1 в браузере pc, и можно установить параметры конфигурации сети;

4. После этого вы можете скачать программное обеспечение PC TCPTcpudpdebugger;

Еще один пример показан в руководстве, чтобы показать подключение к сети Интернет, больше деталей, загрузитеРуководство пользователя.

Особенности:

Wi-Fi модуль-это промышленные чипсы ESP8266, которая имеет ESP-12E с Металлическим экраном, сильная противоскользящая способность;

Щит имеет pin-Совместимость с Arduino Uno, Mega2560 и другим контрольным советом. Чип-преобразователь напряжения используется для сделки с 3,3 В (Esp8266) и 5 В (Arduino);

Dual DIP-коммутаторы используется для последовательных портов, так что этот щит модуля может быть использован в одиночку в качестве платы расширения Arduino Uno, И также использоваться в качестве платы расширения ESP8266;

Серийные данные перевозятся в WiFi-устройство прозрачно, и наоборот. Программа Arduino не нуждается в какой-либо конфигурации;

WebServer разработан для настройки параметров WiFi и параметров последовательного порта;

Щит модуля может быть использован в качестве независимого совета развития ESP8266. Например, загрузив официальное программное обеспечение в прошивке команд, можно использовать микропрограммное обеспечение NodeMCU с открытым исходным кодом;

Щит модуля также может быть использован как самостоятельная Плата расширения для Arduino Uno.

Для получения дополнительных ссылок на модуль расширения модуля Doit последовательный WiFi, информацию о плате водителя, пожалуйста, обратитесь к: наш Ббс.

Параметры:

802,11 стандартов беспроводной связи b/g/n;

Поддержка режимов STA/AP;

Стек TCP/IP, одна розетка;

Поддерживает стандартный сервер TCP/UDP и клиент;

Поддерживает конфигурацию скорости передачи порта серийного порта:

1200/2400/4800/9600/19200/38400/57600/74800/115200 БПС;

Поддерживает серийные данные битов: 5/6/7/8 бит;

Поддерживает последовательный паритет: нет;

Поддерживает серийные остановки биты: 1/2 бит;

Pin-Совместимость с Arduino UNO, Mega;

Ардуино Pinout 2/3/4/5/6/7/8/9/10/ 11/12/13;

ESP8266 GPIO распиновка 0/2/4/5/9/10/12/13/14 /15/16/АЦП/EN/UART TX/UART RX;

Кнопка ключа: режимы настройки;

Двойные порты DIP-коммутаторы: коммутация Arduino и ESP8266;

Операционная система Wi-Fi тока: Непрерывная передача работы: & asymp; 70mA (200mA MAX), режим ожидания: <200ua; <span = "">

Серийный номер передачи Wi-Fi: 110-460800bps;

Температура:-40 градусов ~ + 125 градусов;

Влажность: 10%-90% без конденсации;

Вес: около 20 г;
