10 шт. AVR с открытым исходным кодом PH Сенсор моделирование рН-метр щит адаптер для

10 шт. AVR с открытым исходным кодом PH Сенсор моделирование рН-метр щит адаптер для

Введение:

Применение:

Качество воды тестирование

Аквакультуры

Параметры:

Мощность модуля: 5,00 В

Модуль Размеры: 43 мм x 32 мм

Диапазон измерения: 0-14PH

Температура измерения: 0-60 град

Точность: ± 0.1pH (25)

Время отклика: ≤ 1 мин.

PH-датчик с разъемом BNC

PH2.0 интерфейс (3 патча для ног)

Потенциометра регулировки усиления

Мощность индикатор светодиодный

Packge включены:

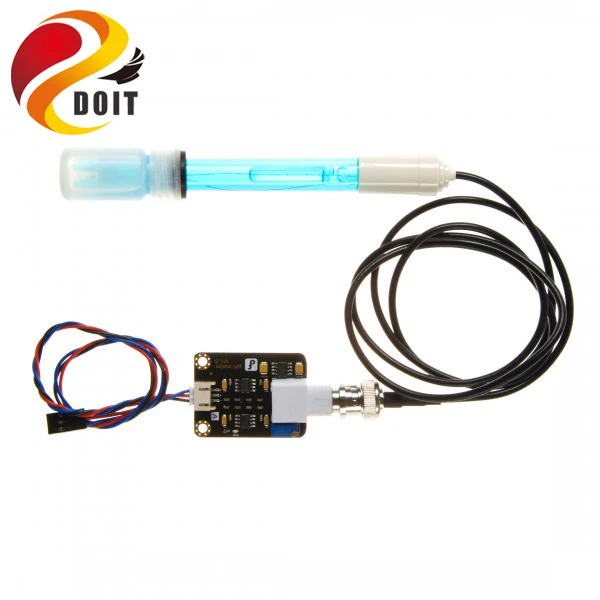

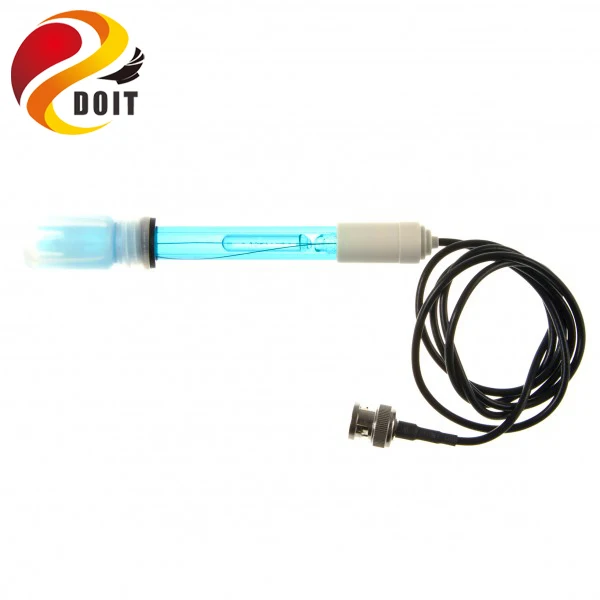

PH-датчик (разъем BNC): 10 шт..

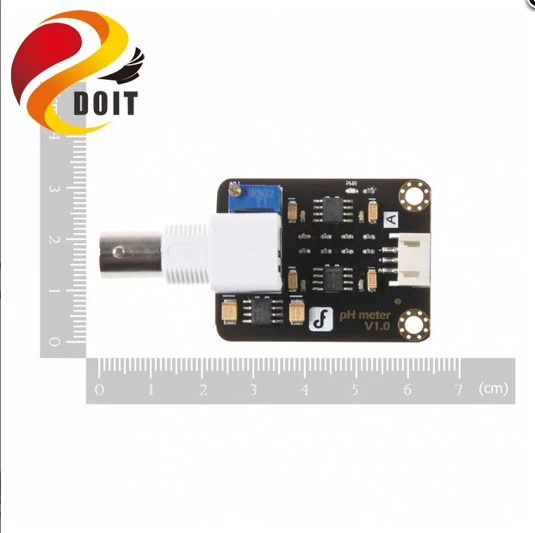

PH датчик платы: 10 шт.

Аналоговый кабель: 10 шт.

Использование шага:

Примечание:

Пожалуйста, используйте внешний блок питания, сделайте насколько возможно близко к + 5,00 В напряжение, напряжение более точное, чем выше точность.

Электроды в каждой последовательной необходимости использовать стандартное буферное решение для коррекции, для более правильного результата температура окружающей среды at25 deg orso, к лучшей известной PH-стоимости, чтобы быть надежным, и его значение PH очень близко к измеренному значению времени. Если вы измеряете образцы для кислоты, пожалуйста, используйте буферное решение для коррекции электрода, если вы измеряете isalkaline, пожалуйста, используйте буферное решение PH9.18 на электроду. Segmentscalibration, просто чтобы получить лучшую точность.

PH электрод на pH измерение другого решения, необходимо использовать чистую воду, рекомендуется использовать di water для очистки.

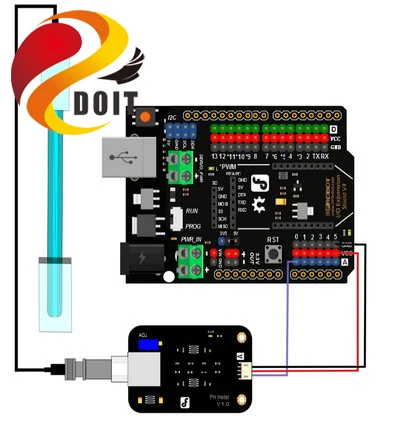

(1) Подключите оборудование в соответствии с графическим способом, а именно: электрод подключается к измерительному плате pH метра BNC, и с помощью thenuse аналоговый кабель для подключения pH измерительной платы к Arduinos mastercontroller моделирования от 0. Для контроллера питания Arduinos master вы можете увидеть pH метр платы голубого света ярче.

(2) для главного контроллера Arduinos для проверки кода горения.

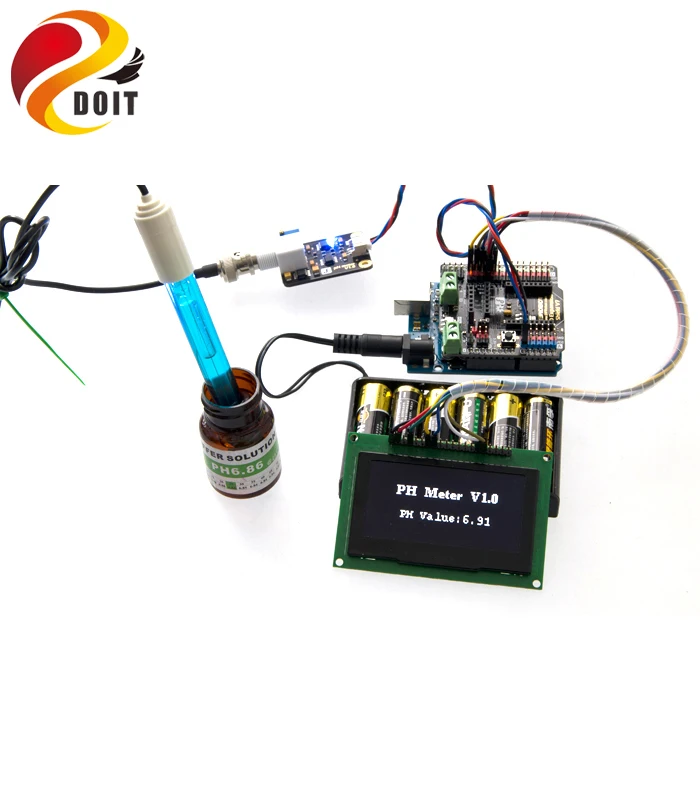

(3) pH-электрод, вставленный в значение рН 7,00 стандарта, или непосредственно короткий BNC интерфейс двух входов, откройте порт Arduinos IDEserial port, вы можете видеть печать из значения pH, ошибка делает notexceed 0,3. Записать на данный момент значение печатного и затем уплотняющего с 7,00, разница между смещением изменений в программу на месте. Toprint из pH значение 6,88, например, разницы 0,12, В этой программе # определение смещения до 0,00 # определяет смещение 0,12.

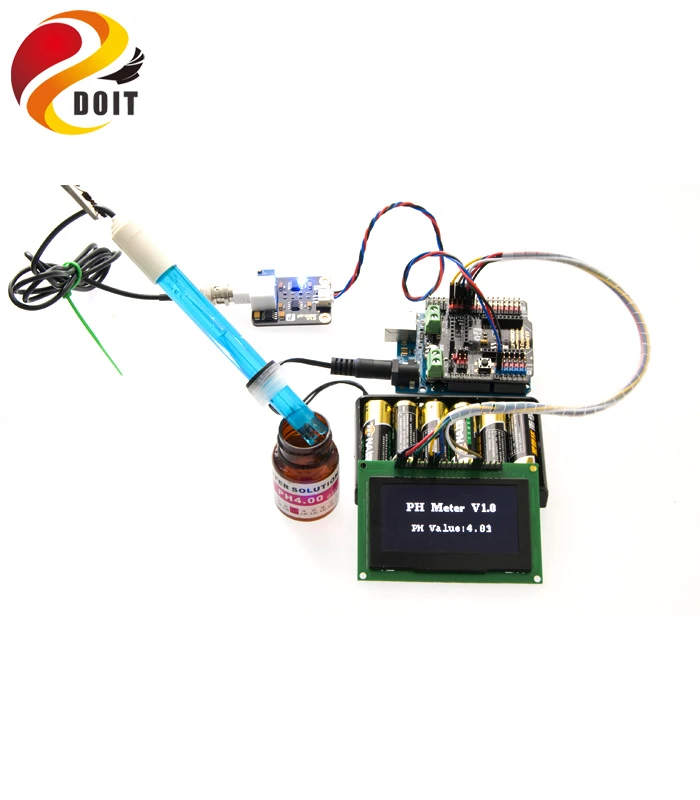

(4) вставить pH-электрод в значение рН 4,00 калибровочной жидкости, ждать Амината позже, потенциал регулировки потенциометра, сделайте максимально возможное, чтобы распечатать pH стабильно примерно на 4,00. Между тем, кислотная калибровка была завершена, вы можете проверить pH кислотного раствора.

Примечание: другое измерение измерения, должно мыть электроды.

(5) зависит от линейной характеристики самого pH-электрода посредством калибровки выше калибровки, может непосредственно измерять рН щелочной раствора, но если вы хотите получить более точную точность, рекомендует калибровки. Щелочной период калибровки с использованием стандартного значения pH 9,18, также для регулировки gainпотенциометра, стабильная на об 9,18. После калибровки, прямо сейчас вы можете измерить pH щелочной раствора.

Образец товара

Загрузите Образец Кода, откройте последовательный порт Arduinos IDE, вы можете увидеть результат.

/*

# Этот образец кодов предназначен для тестирования pH-метра V1.0.

# Редактор: YouYou

# Дата: 2013.10.21

# Ver: 0,1

# Продукт: pH метр

# Артикул: SEN0161

*/

# Определение SensorPin 0/pH метр аналоговый выход на Arduinos аналоговый вход 0

# Определение смещения 0,00/Отклонение компенсирует

Неподписанный длинный int avgValue;/магазин среднее значение обратной отзывы датчика

Недействительными установки ()

{

Режим pinMode (13, выход);

Serial. beging (9600);

Serial. printn ("Ready"); // test последовательный монитор

}

Недействительными петля ()

{

Int buf [10]; // buffer для чтения аналоговый

Для (int i = 0; i <10; i ++) /получите 10 значений выборки от датчика для плавного значения

{

Buf [i] = analogRead (SensorPin);

Задержка (10);

}

Для (int i = 0; i <9; i ++) /сортировать по аналогу от малого до большого

{

Для (int j = i + 1; j <10; j ++)

{

Если (buf [i]> buf [j])

{

Int temp = buf [i];

Buf [i] = буф [j];

Буф [j] = Темп;

}

}

}

AvgValue = 0;

Для (int i = 2; i <8; i ++) /забирать среднее значение из 6 выборок центра

AvgValue + = буф [i];

Поплавок = (поплавок) avgValue * 5,0/1024/6;/преобразует аналоговый в милливольт

PhValue = 3,5 * phValue + смещение;/преобразование милливольт в значение pH

Serial. print ("pH:");

Последовательный. печать (phValue, 2);

Serial. println ("");

DigitalWrite (13, высокий);

Задержка (800);

DigitalWrite (13, низкий);

}

Maintenanceand вопросы, требующие внимания

Electrodesin используется или долгое время, не прибегая к использованию в первый раз, пузырь и песок ядра, шарик электрода окунулся в 3 NKCL решение активации 8 часов.

Удалите электрод, чтобы отметить, что после чехла в пластике для протекционистской стеклянной лампы в пределах сетки контакт с твердыми предметами, любые завтраки и кисти волос отключат электрод.

Ваши измерения, не нужно, когда электрод должен защищать презерватив, касесс должен поставить небольшое количество 3,3 молия/л хлористого хлорида калия, для того чтобы сохранить шарик электрода пузырей влажный.

Терминальный электрод должен быть чистым и сухим, абсолютно предотвращающий короткий замыкание в обоих концах выходного сигнала, В противном случае фраза или результаты измерения приведут к неудаче.

Электрод, чтобы избежать длительного погружения в дистиллированные водные грузовые протеины и для предотвращения контакта с силиконом.

Электрод после длительного использования, такой как нашли любовь материковой градиент очень слегка, может поставить нижний электрод был пропитан в 4% КВ (ВЧ) за 3-5 секунд, промыли дистиллированной водой, затем замачивать в растворе хлорида калия, сделали новые.

В испытательном растворе, такой как чувствительный уязвимый шар-груз, блокирующий материал liquidjunction, и сделать электрод пассивирующим, уменьшая его феномен issensitive gradient, показания грузов неточны. Итак, должно быть, в зависимости от thenature загрязняющих веществ, с соответствующим решением для очистки, чтобы сделать его новым.

Выбираем чище, если можно растворить поли карбонату смоляную чистящую жидкость, такой асугольник тетрахлорметана, трихлорэтилена, тетрагидрофурана, и т. д., может разносить поли карбонату смолу, после бесмаара на чувствительную стеклянную колбу, и в случае провала электрода, пожалуйста, будьте осторожны!

Изображения:
