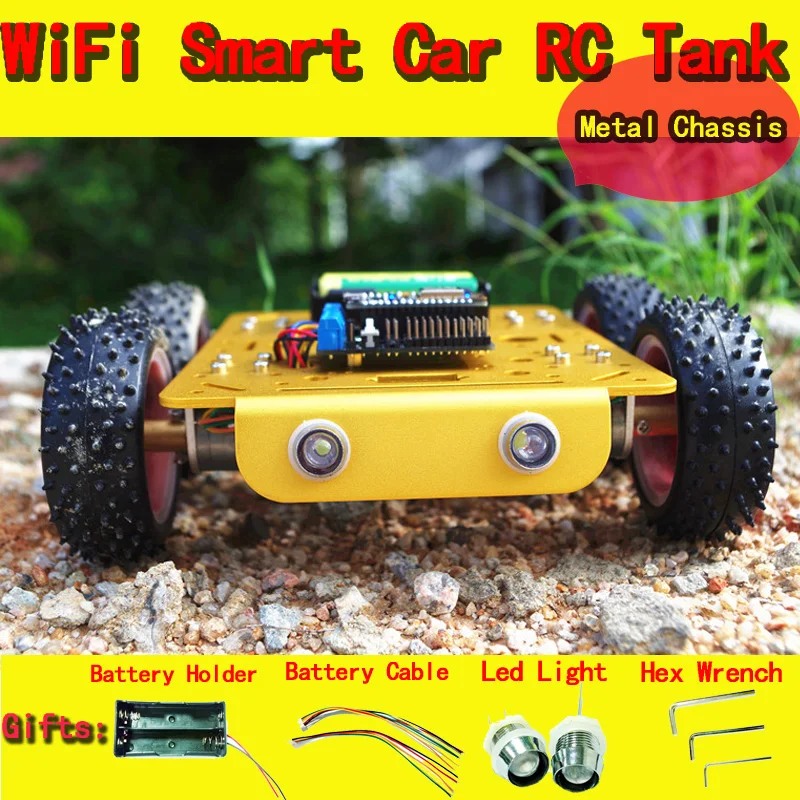

C300 WiFi RC шасси автомобиля с NodeMCU ESP8266 доска + мотор привода щит комплект приложением

C300 WiFi RC шасси автомобиля с NodeMCU ESP8266 доска + мотор привода щит комплект приложением

WiFi RC умный автомобиль на основе ESP-12E

Свяжитесь с нами, чтобы бесплатно получить исходный код приложения Android.

Введение

Этот смарт-автомобиль с Wi-Fi RC разработан и разработан на основе ESP-12E ESP8266, который может управляться мобильным телефоном, ПК и wechat (сейчас только в Китае). Все документы можно загрузить на официальный сайт DOIT: www. doit. am, включая схему для автомобиля.

После его получения, может продолжать развиваться на основе Луа IDE.

Технические характеристики

Вход питания

1) Мощность двигателя (ВМ): 4,5 ~ 36 В, может питаться отдельно;

2) управляемая мощность (VIM): 4,5 ~ 9 В (10 В макс.), может питаться отдельно;

3) модуль имеет быстрый модуль (подключение VM и VIM), таким образом, может использовать одностороннюю мощность (4,5 ~ 9 В) для управления питанием платы и щит для платы двигателя;

Логический рабочий ток (МКС): ≤ 60ма (Vi = L), ≤ 22ма (Vi = H);

Рабочий ток вождения (Io): Io: ≤ 1,2a;

Максимальная мощность рассеивания: 4 Вт (T = 90 градусов);

Входное напряжение управляющего сигнала: Высокое напряжение (2,3 В ≤VIH≤VIN); низкое напряжение (-0,3 В ≤VIL≤ 1,5 В);

Рабочая температура:-25deg-+ 125deg

Управляемый режим: Двусторонняя Большая мощность с h-мостовым приводом;

Поддержка беспроводного стандарта 802,11 b/g/n;

Поддержка режима работы STA/AP/STA + AP 3 типа;

Встроенный TCP/IP протокол стека; Поддержка многоканального TCP клиентского подключения (5 макс.);

D0-D8, SD1-SD3: используется как GPIO, PWM, IIC и т. Д., Порт-управляемая способность 15mA;

AD0: 1-канальный ADC;

Входная мощность: 4,5-9 В (10 В макс.); Поддержка питания-USB; обеспечивает интерфейс USB-отладки;

Рабочий ток: Непрерывная Отправка: & asymp; 70mA (200mA MAX) Режим ожидания: <200uA;

Передача данных: 110-460800bps;

Поддержка интерфейса передачи данных UART/GPIO;

Поддержка прошивки с помощью удаленного обновления;

Поддержка Smart Link;

Рабочая температура:-40-125deg;

Управляемый режим: двухсторонний большой-Мощный h-мост;

Вес: около 310 г (не включая аккумулятор).

Свяжитесь со службой, можете бесплатно получить исходный код приложения Android.

Что касается этого автомобильного набора WiFi, он может работать во многих режимах, таких как: режим AP и режим STA.

Режим AP:

Режим STA:

В режиме STA автомобиль Doit может управляться с помощью приложения для телефона, WeChat и страницы в Интернете. Обратите внимание, что при использовании режима STA сначала следует загрузить управление автомобилем Doit. lua в автомобиль Doit. Для получения более подробной информации о методах загрузки, пожалуйста, посетите документы по разработке NodeMCU (). Перед загрузкой управления автомобилем Doit. lua в панель управления, вы должны дать имя SSID и пароль в автомобильном управлении Doit. lua такой же, как в вашем маршрутизаторе. Кроме того, в Doit Car Control. lua, вы должны переименовать автомобиль как тот, который вам нравится (defaultname is car). Это имя используется в качестве имени устройства, управляемого мобильным телефоном, Wechat и веб-страницей.

На следующем рисунке показано, что автомобиль управляется с помощью веб-страницы.

Введение

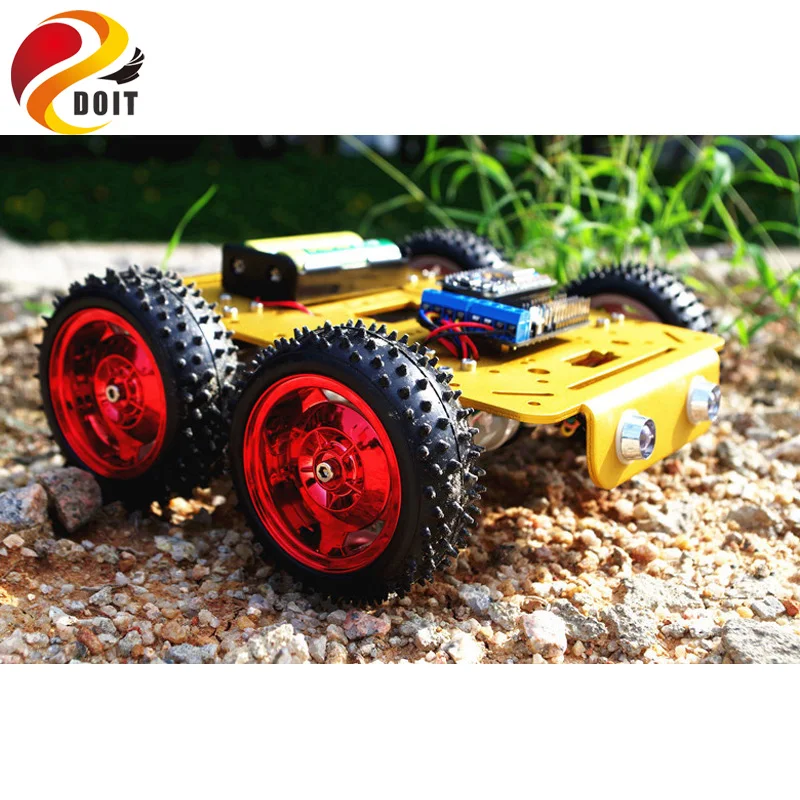

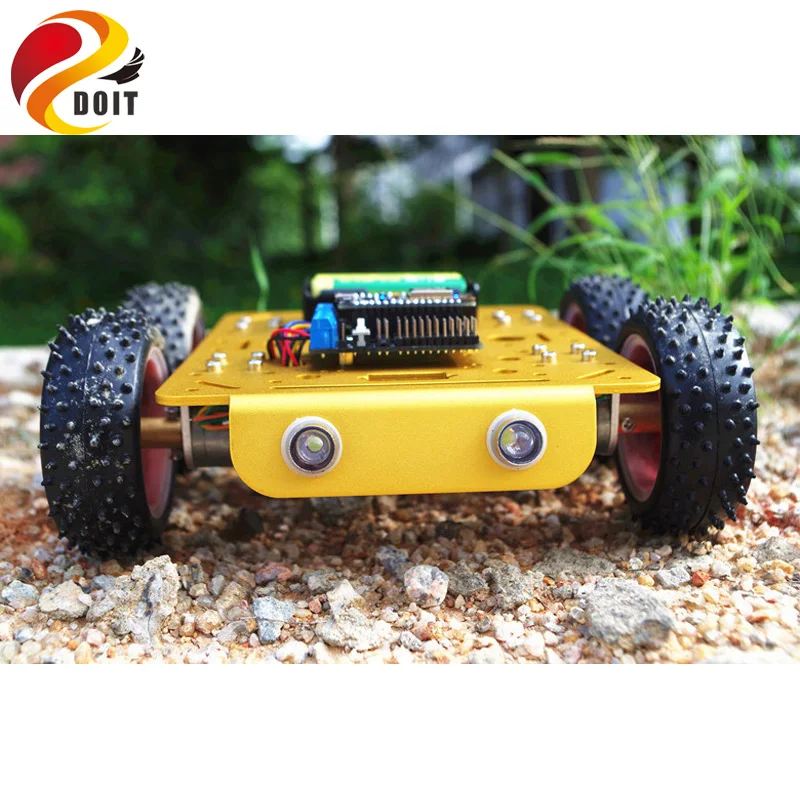

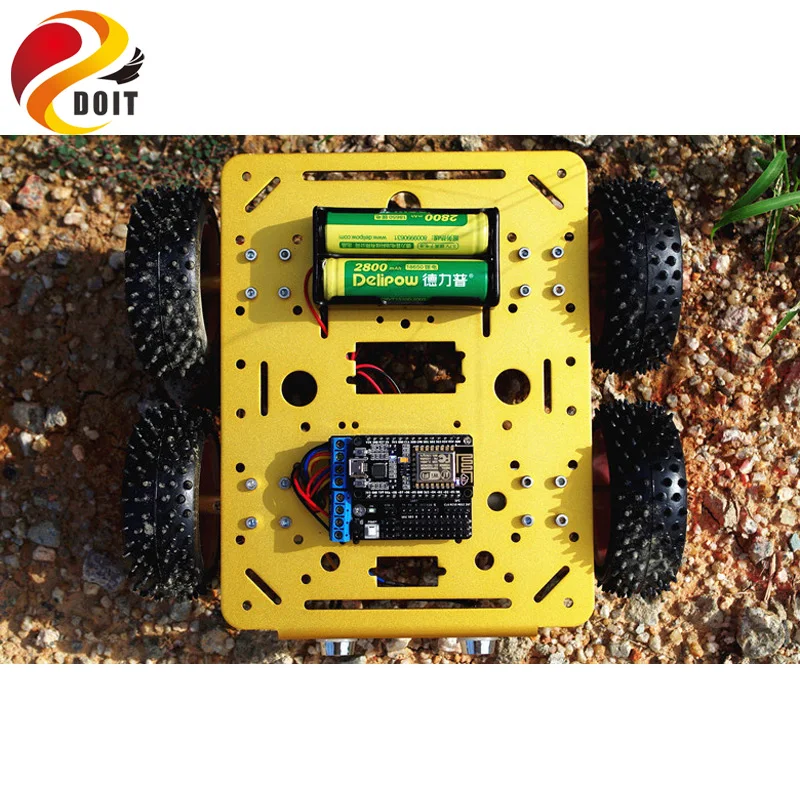

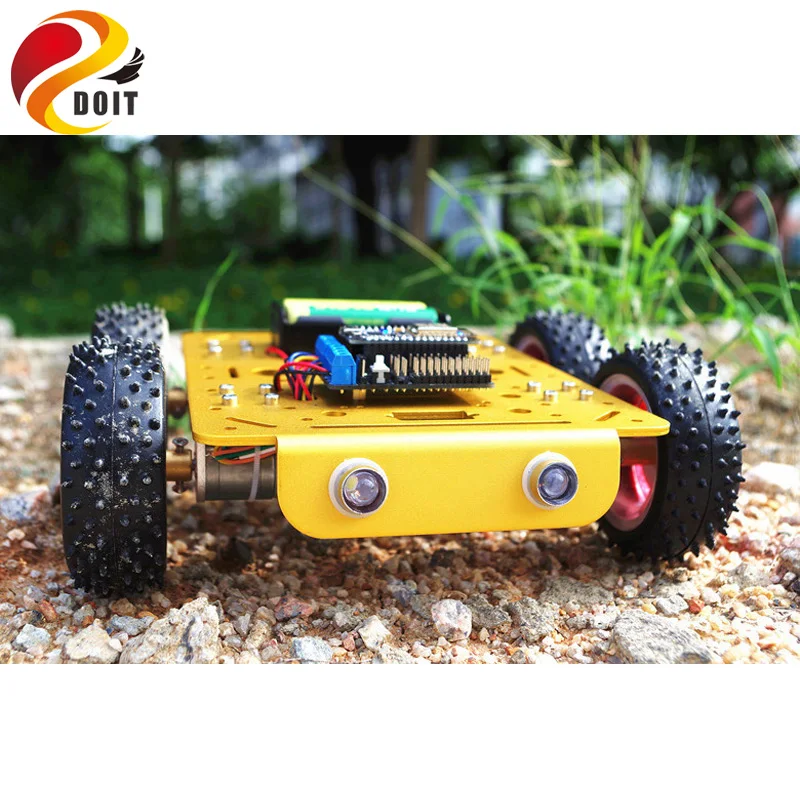

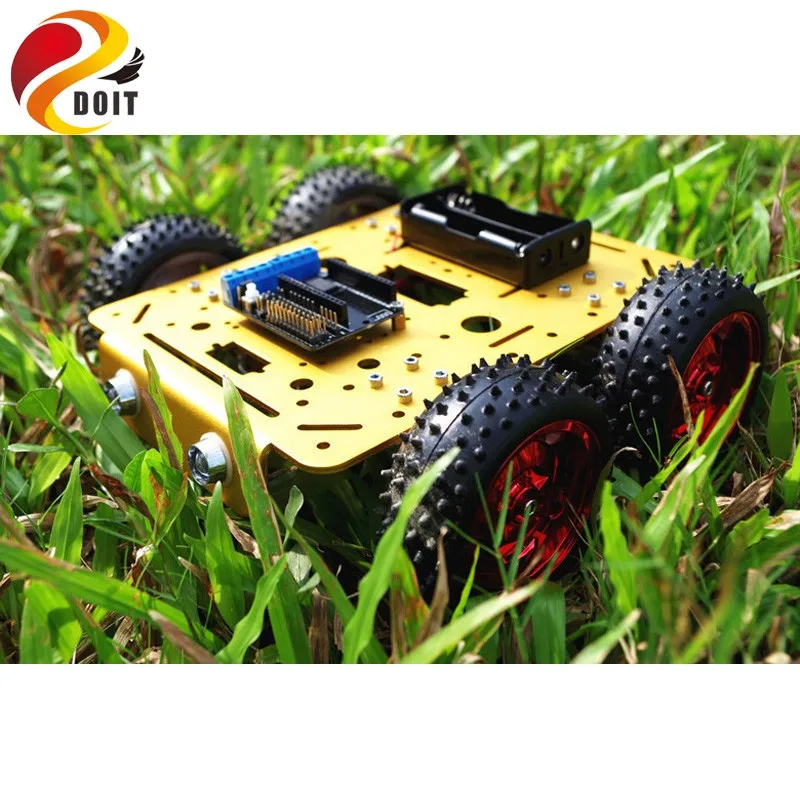

Новый дизайн уже пришел для шасси бака, с красивой формой и полностью металлическим алюминиевым сплавом. В этом шасси бака для ультразвукового датчика остается место для сервопривода 9g, а для сервопривода MG995 также остается место для вращения механического манипулятора. What'smore, UNO R3 И NodeMCU платы разработки также разработаны для установки. Кроме того, металлическая панель может использоваться для установки колесного автомобиля путем установки рамы двигателей 25 мм и/или 37 мм. Интересно, светодиодный свет устанавливается, чтобы осветить темное время суток. Под помощью двигателя шасси резервуара можно плавно поворачивать влево, вправо, по кругу, вперед и назад и т. Д. Поэтому, когда вы получаете шасси, он может сделать много вещей для вас, например, получить температуру и мобильный монитор. Конечно, мы разработали серию шасси автомобиля/бака. Надеясь, что вы можете выбрать свое любимое шасси автомобиля.

Более подробную информацию, пожалуйста, посетите: //github.com/SmartArduino/SZDOITWiKi/wiki, чтобы загрузить исходный код и документы.

Особенности

Noveland элегантный внешний вид;

Алюминиевый сплав;

Прочная структура;

Мощная сила;

Быстро, стабильно, гибко;

Сильная мощность;

Параметры

Название: C300 интеллектуальное автомобильное шасси

Материал: алюминиевый сплав

Колесо: резина (имеет синий и красный цвета.)

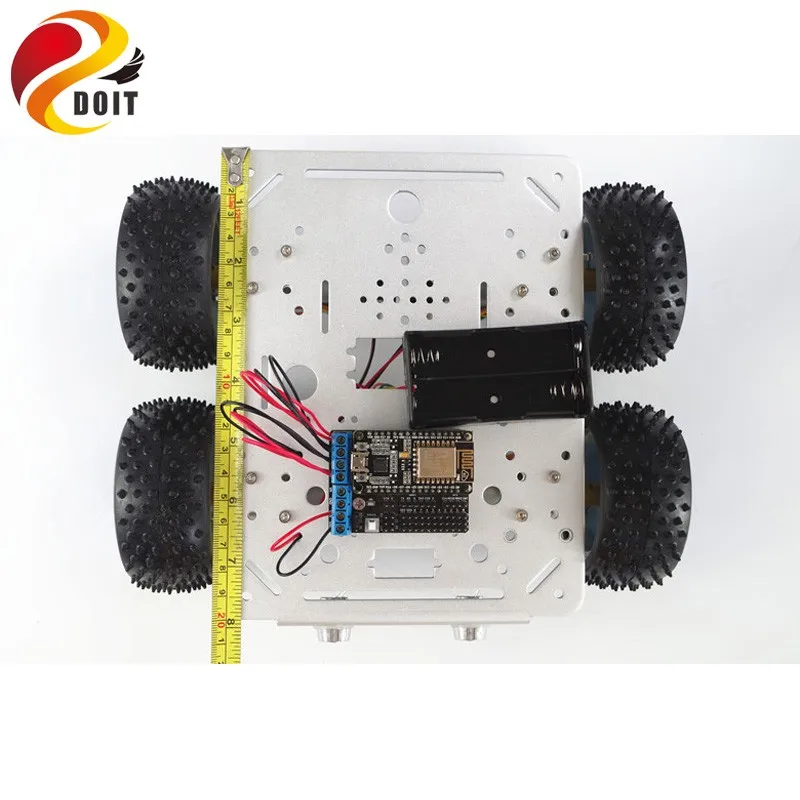

Размер изделия: около 200*120*70 мм (длина * ширина * высота)

Вес: 1000 г

Цвет: золотистый, желтый, серебристый для шасси, а колесо синее и красное.

Продукты, связанные

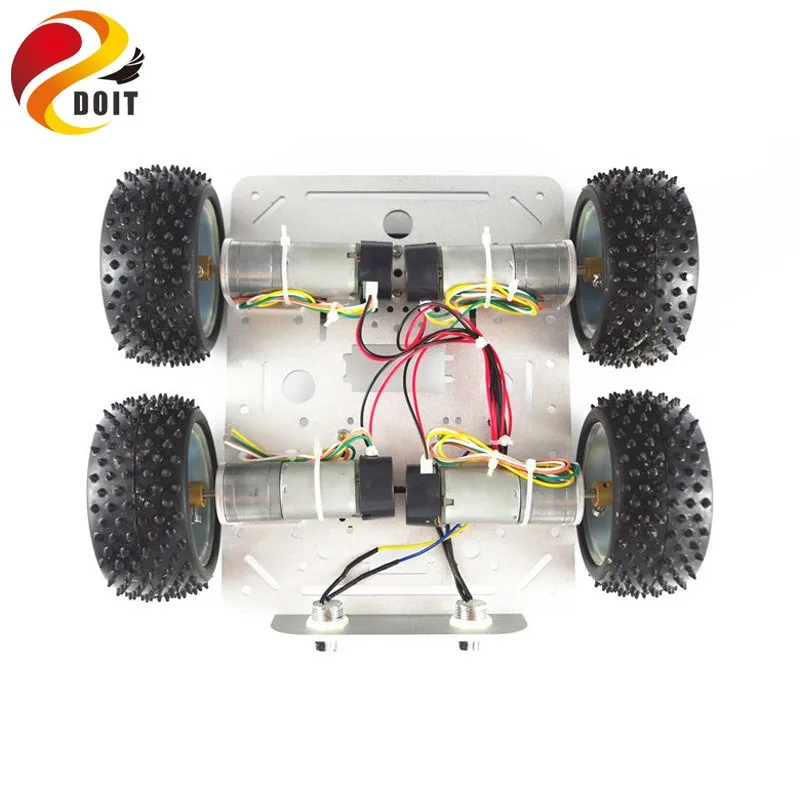

Параметры двигателя:

Название: 25 мм мотор-редуктор

Скорость выхода: 150 ± 10% об/мин

No_нагрузочный ток: 200 мА (макс.)

Сила тока: 4500mA (макс.)

Крутящий момент стойла: 9,5 kgNaN

Номинальная скорость: 100 ± 10% об/мин

Номинальный крутящий момент: 3000 gNaN

Номинальный ток: 1200ма (макс.)

Шум: 56 дБ

Рабочее напряжение: 9 В

Наружная Длина вала: 14,5 мм

Конец вала: 0,05-0,50 мм

Размер винта: M3.0

Dia. Вала phi 4 мм, D3.5

Кодировщик: 2 импульса/круг

Список доставки

Шасси: 1 шт.

Колеса: 4 шт.

Медные муфты: 4 шт.

Двигатель постоянного тока: 4 шт.

Светодиодная лампа: 2 шт.

Макетная плата NodeMCU: 1 комплект

Щит двигателя: 1 шт.

18650 Батарейный блок: 1 шт.

Винты: несколько

Винтовые инструменты: 3 шт.

Теплая подсказка

Для удобства доставки, бак/шасси автомобиля разобранный.

Колесо имеет синий и красный цвет.
