Беспроводной радиочастотный модуль LoRa SX1278 500 МВт 433 МГц приемопередатчик iot rs232 rs485

Беспроводной радиочастотный модуль LoRa SX1278 500 МВт 433 МГц приемопередатчик iot rs232 rs485

Уважаемые покупатели, пожалуйста, напоминайте следующие вещи:

1.Посылка включает 2 шт. LoRa радио модем, 2 шт. rs232 и rs485 соединительный кабель, 2 шт. маленькая присоска антенна

2. Заводские параметры по умолчанию-433,250 МГц, RS232 и RS485, BPS, скорость передачи данных по воздуху, BPS, скорость передачи данных интерфейса, 500 МВт, 5 в постоянного тока;

3. Этот радио модем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4, скорость передачи данных по воздуху и интерфейс (серия) можно подтвердить через программное обеспечение.

Технические характеристики:

Продукты Особенности:

● Поддержка VHF/UHF(410-470 МГц) Программирование пользователя;

● RS-232 и RS-485 ttl по индивидуальному заказу;

● Последовательная скорость передачи данных 1200-9600bps, скорость передачи данных по воздуху 240-9600bps, настраиваемая Пользователем;

● Короткое время передачи и приема, задержка передачи менее 3 мс;

● Дальность передачи на расстоянии 10 км LOS;

● Максимальная чувствительность до-136dBm;

Технические параметры:

Частотный диапазон

410-470 МГц

Стабильность частоты

≤ ± 10PPm

Передача Мощность

500 мВт

Модуляции

Воздушный скорость передачи данных

240-9600bps

Интерфейс

RS232 и RS485(TTL индивидуальный)

Питание

5 В, 2 А (8 ~ 36 В по индивидуальному заказу на фабрике)

Интерфейс формат данных

8E1/8N1/801

Дальность передачи

10 км в открытом и прозрачном воздухе, с максимальной мощностью, коэффициентом усиления антенны 5dBi, высотой 2 м,

Скорость передачи данных по воздуху: 240BPS

Чувствительность приема

-136dBm @ 240bps/-120dBm @ 9600bps

Пропускная способность канала

125 кГц @ 240 бит/250 кГц @ 9600bps

Рабочая Температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность:

10% до 90% относительной влажности, без конденсации

Выбросов ток

≤ 1,5 А (максимальный выходной ток не менее 2 а)

Получение ток

≤ 80mA

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 500 г

  Измерение

Pin-определения

Контакты

XZ-DT78-LSX

Обратите внимание

DB9 Штекерный соединитель

-1 шт.

VCC (+ 5 В)

5 ~ 36 В по индивидуальному заказу

2

RS-232/RXD

3

RS-232/ТСД

4

GND

Заземление источника питания

5

AGND

Заземления сигнала

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

XZ-DT78-L частоты

По умолчанию частотный канал CH0, частота 0 канала может быть произвольно установлена и сохранена по. Потребители могут вводить/перезаписывать любые необходимые частоты Rx и Tx в программном обеспечения.

Программное обеспечение для программирования

1,1Ввести режим настройки

Оборудование: Подключите 8ThНожка с заземлением и зеленым светодиодом держит освещение, модуль входит в режим настройки, скорость последовательного порта 9600 8N1

Программное обеспечение: Текущая скорость передачи данных, 3 + номера отправляются непрерывно, XZ-DT78 входит в режим настройки, и последовательный порт вывода ОК

Формат + + +

Return OK

1,2Настройка частоты канала 0 (эта частота-рабочая частота 0 каналов

Формат> WF0/RX: 453,25000/TX: 453,25000

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

Объяснить> WF0 означает, что рабочая частота письма канала 0

RX: означает прием частоты 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

TX: означает частоту передачи 453,25000 МГц, пожалуйста, обратите внимание, что частота должна быть точной до 5 цифр после десятичной точки;

Один и тот же XZ-DT78 приема и передачи частот установки может быть один и тот же или по-другому, но модули в одном и том же коммуникационная система Обязательный аксессуар одежды нового сезона одной и той же приема и передачи частот. Dip-переключатель может задать только частоту в канале 0.

1,3Настройка скорости передачи данных через интерфейс

Формат> WBA

Возврат <Com_Rate:1200L

Пояснение> WB означает скорость передачи данных через интерфейс записи

A ~ E means1200 ~ 9600bps;A = 1200L, B = 1200H, C = 2400, D = 4800, E = 9600

Примечание: A = 1200L,1200 интерфейс, 240BPS передача воздуха, самая длинная дистанционная связь.

1,4Паритет биты настройки

Формат> WVN

Возврат <Verify:8N1

Объяснить> WV означает интерфейс паритета бит

N, E, O означает 8N1, 8E1, 8O1

1,5Прочитайте все параметры команды

Формат> R

Возврат <Channel_0:RX: 453,25000/TX: 453,25000

<Com_Rate:1200

<Air_Rate:1200

<Проверьте: 8N1

Объяснить Выход XZ-DT78 ток рабочие параметры

1,6Выход режим настройки

Формат> Система домашнего театра

Return OK

XZ-DT78 выход режим настройки, если XZ-DT78 входит в режим настройки, это будет выход в тех случаях, когда они не имеете какие-либо командные действия при непрерывном 60S.

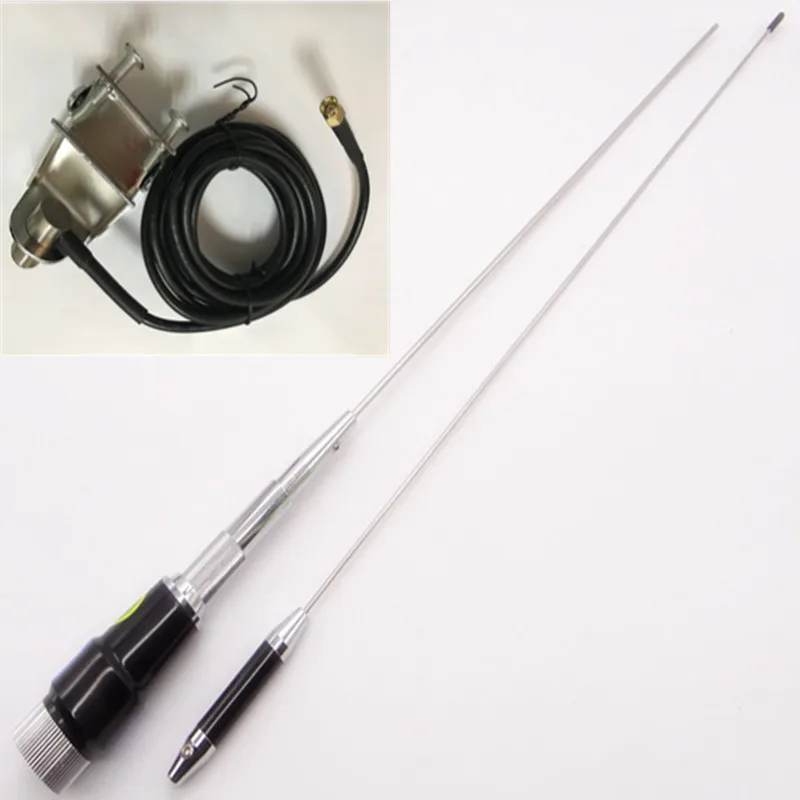

Для дальней передачи рекомендуем использовать антенну с высоким коэффициентом усиленияДля более высокой производительности.

Данная антенна с зажимом является одним из вариантов,PLЛегко нажмите на следующую картинку и закажите дополнительно.

Для изучения большего количества продуктов

Приложений

● Производство масла и газа, мониторинг трубопроводов, газораспределения, мониторинг тепловых сетей

● Водопроводные скважины, система мониторинга очистки воды и отходов

● Планирование мощности, автоматизация распределения, контроль нагрузки

● Система позиционирования GPS, мобильная передача данных

● Землетрясение, метеория, защита окружающей среды и контроль городского освещения

● Контроль процессов в области железной дороги, транспортировки, металлообработки, промышленной автоматизации

● Контроль и управление судном (UMV), соединение данных для управления роботом

● Армия, полиция, связь

● Промышленный пульт дистанционного управления, Телеметрия, автоматическая система сбора данных
