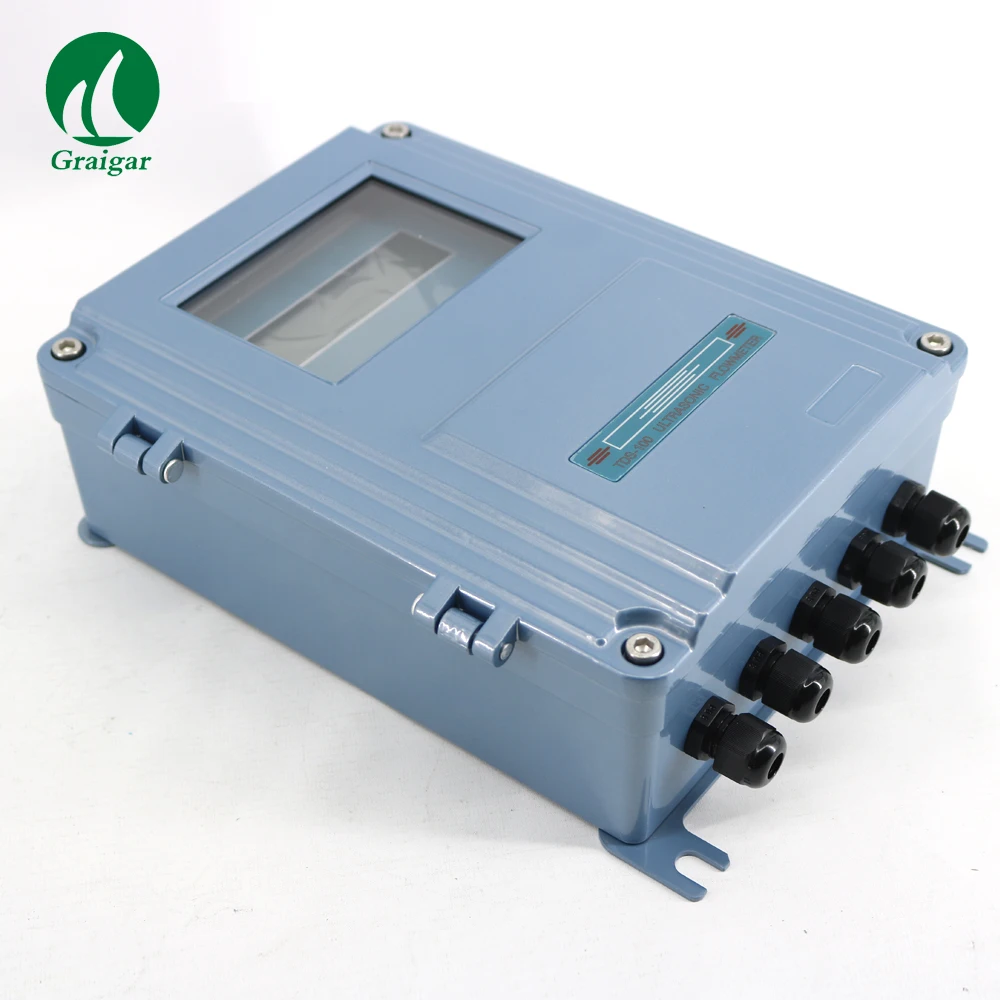

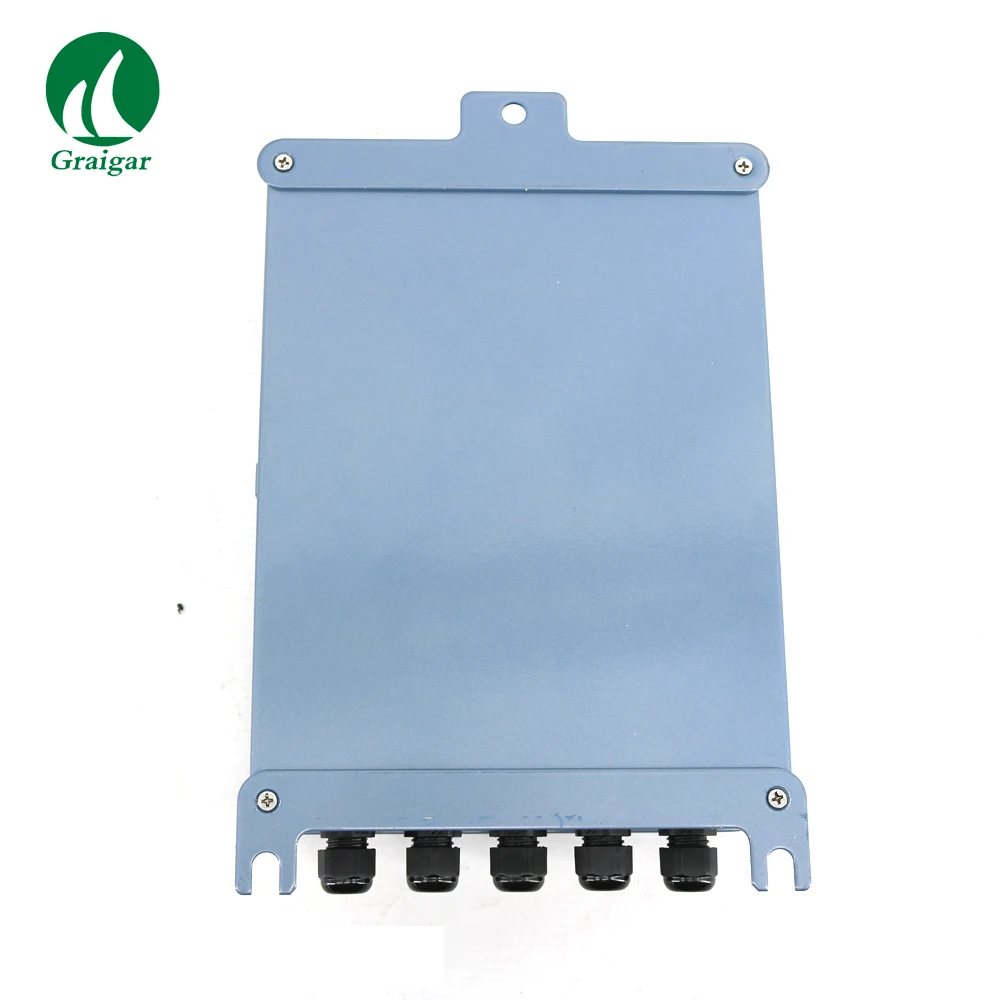

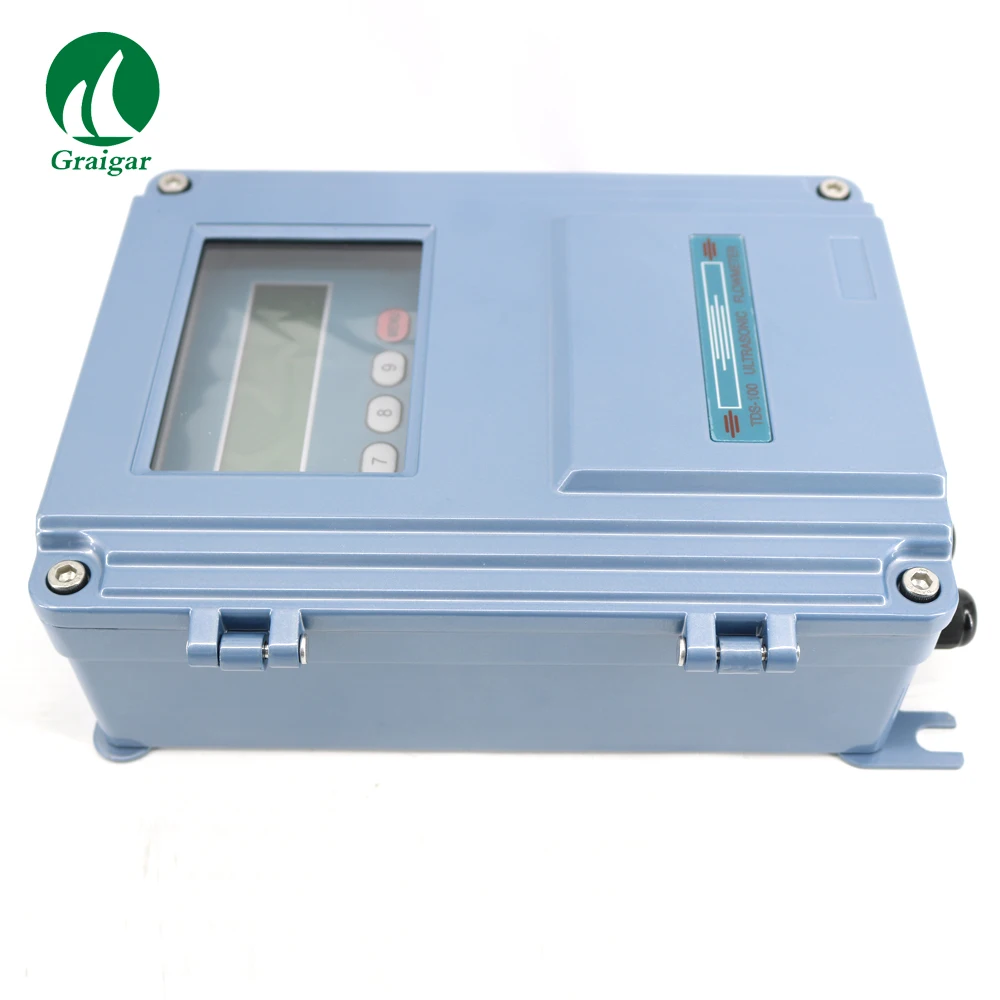

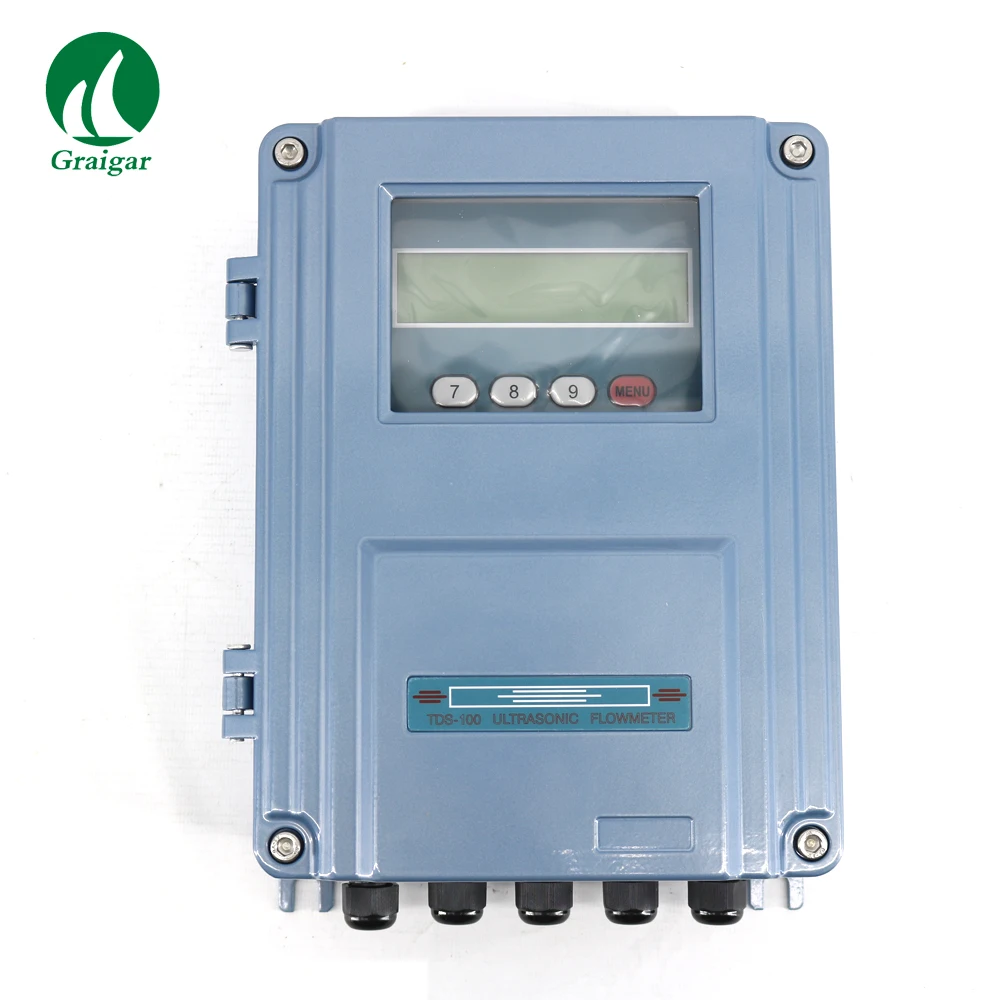

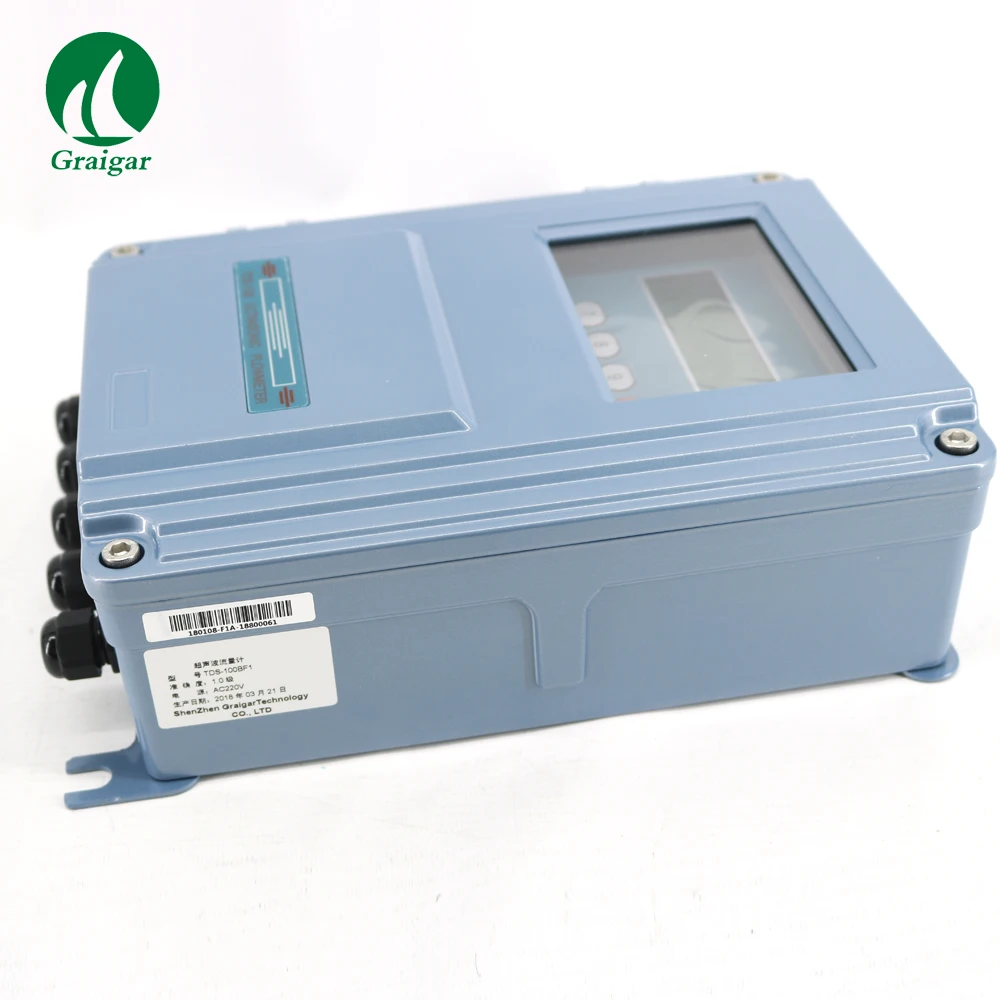

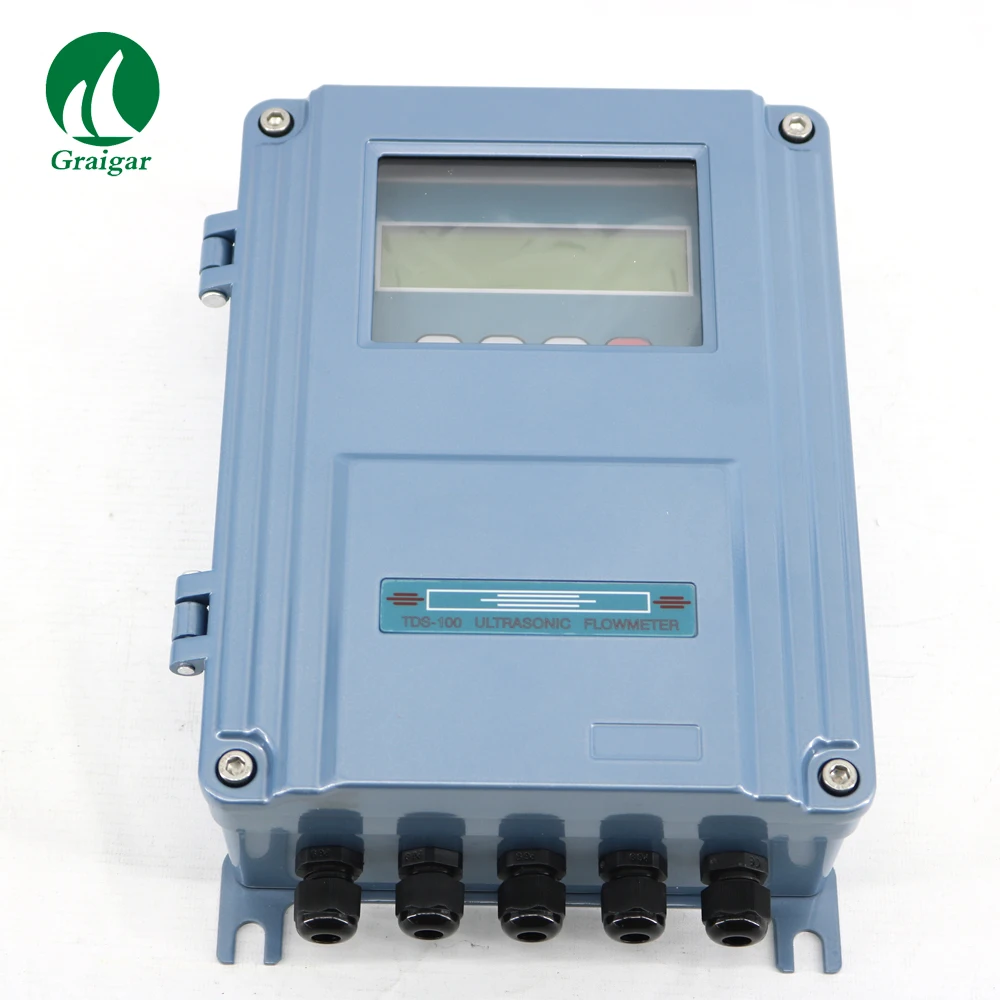

Настенный ультразвуковой расходомер TDS-100F-L2 DN300-6000mm фиксированный ультразвуковой расходомер

Описание продукта:

Стационарная разница во времени ультразвуковой расходомер может быть водой, морской водой или маслом, равномерной жидкой суспензии, проводить электричество или нет, коррозионная или не КОРРОЗИОННАЯ ЖИДКОСТЬ может быть измерена. Широко используется в промышленной области различных жидкостных расходомеров онлайн, который хост разделен на стандартный настенный подвесной тип, тип пластины, тип висячего взрывозащищенного типа, использование различных полей для удовлетворения потребностей пользователей.

Характеристики продукта

Низкий стационарный ультразвуковой расходомер с большим планированием интегральных схем CPLD, настольный процесс, точность выше.

Цена, высокая надежность, высокая производительность, хорошая применимость, полный дисплей на китайском языке.

День, месяц и год, функция накопления потока, может записывать Запуск за 64 дня до операции, первые 64 месяца, первые пять лет накопленного потока.

На низком уровне, функция управления питанием, может записывать, электричество и трафик в 64 раза раньше, может быть вручную или автоматически компенсировать, чтобы уменьшить потери потока.

Низкий уровень эффективно преодолевает стену ультразвукового затухания сигнала и шероховатую поверхность трубы для рассеивания Ультразвукового Сигнала с поверхности уменьшает потребление энергии Ультразвукового Сигнала.

Низкий уровень превысил сигнал на небольшое количество осадков, взвешенных частиц и пузырьков, эффект улучшенной точности измерения потока, особенно подходит для измерения расхода труб.

При использовании специального инструмента с открытым отверстием, который датчик находится в зоне без установки водоснабжения, уникальная разборка ленточного ролика, метод установки, не влияет на нормальное производство, В любое время для завершения онлайн-замены и обслуживания.

Линейность

Лучше ± 1%.

Точность

± 1% чтения со скоростью> 0,6 ft/s (0,2 м/с). Предположим, что полностью Разработанный профиль потока.

Точность повторяемости

± 0.2%.

Равных угловых скоростей

± 0,03 ~ ± 105 футов/с
(± 0,01 ~ ± 30 м/с), двунаправленный

Измерение периода

0.5s

Дисплей

ЖК-дисплей с подсветкой. 2x20 букв.

Кнопочная панель

4x4-key мембранная клавиатура с
Тактильные отзывы

Блоки

Английский (США) или метрический.

Выходы

Аналоговый выход: 4-20 мА или 0-20 мА выходной ток. Сопротивление 0 ~ 1 кВт. Точность 0.1%. .

Изолированный OCT выход: для частотного выхода (0 ~ 9999 Гц), будильника, или totaliser импульсный выход, управление вкл/выкл, и т. Д.
Релейный выход 1A @ 125VAC или 2A @ 30VDC. Для управления вкл/выкл, будильника, тотализатора и т. Д.

Внутренняя сигнализация (зуммер): программируемый пользователь.
Внешний сигнал: сигнал тревоги может передаваться на реле или выходные терминалы OCT для управления внешним сигналом.

RS-232 последовательный порт.

Вход

5-канальный 4-20мА ток входов для сигналов, таких как температура, давление, уровень жидкости и т. Д. Точность 0.1%.
Два из пяти входных каналов подключены к клеммным блокам. Остальные три канала являются необязательными.

Корпус

Литой алюминиевый корпус.

Класс защиты: IP65 (NEMA 4X).

Размер: 9,88x7,56x3,15 (251x192x80mm3) для стандартной версии

Клещеобразный

S2-type: для размера трубы (DN15 ~ dn100 мм)

M2-type: для размера трубы (DN50 ~ dn700мм)

L2-type: для размера трубы (DN300 ~ DN6,000 мм)

Жидкий типа

Практически все широко используемые чистые жидкости.

Также могут применяться жидкости с небольшим количеством крошечных частиц. Размер частиц должен быть менее 75 мкм, концентрация частиц менее 10 000ppm.

Жидкости не должны содержать никаких или очень мелких пузырьков воздуха.

Примерами являются Охлажденная/горячая вода, морская вода, сточные воды, химические жидкости, нефть, сырая нефть, алкоголь, пиво и т. Д.

Жидкий темп

(0C - 160C) для зажимного преобразователя. Более высокие температуры могут быть установлены. Проконсультируйтесь с производителем для получения помощи.

(0C - 160C) для увлажненного преобразователя.

Труба Размеры

1 ~ 240 (DN25 мм ~ DN6,000 мм).

Труба Материал

Все металлы, большинство пластмасс, стекловолокно и т. Д. Позвольте вкладыш трубы.

Кабель

Экранированный кабель преобразователя. Стандартная длина 15 (5 м). Может быть увеличен до 1640 (500 м). Свяжитесь с производителем для более длинных требований к кабелю.

Мощность

Переменный ток: 240 В постоянного тока: 8 В постоянного тока ~ 36 В постоянного тока

Потребляемая мощность: < 2 Вт

Вес

Стандартная основная единица: 6,6 фунтов (3 кг)

Преобразователь

Стандартный S2 типа

Стандартный M2 типа

Стандартный L2 типа

Подходит для труб диаметром

DN15-DN100

DN50-DN700

DN300-DN6000

Температура жидкости

0 ° c-160 ° c

0 ° c-160 ° c

0 ° c-160 ° c

Внешний размер

45 × 30 × 30 мм

60 × 45 × 45

80 × 70 × 55

Качество

75 г

250 г

528 г
