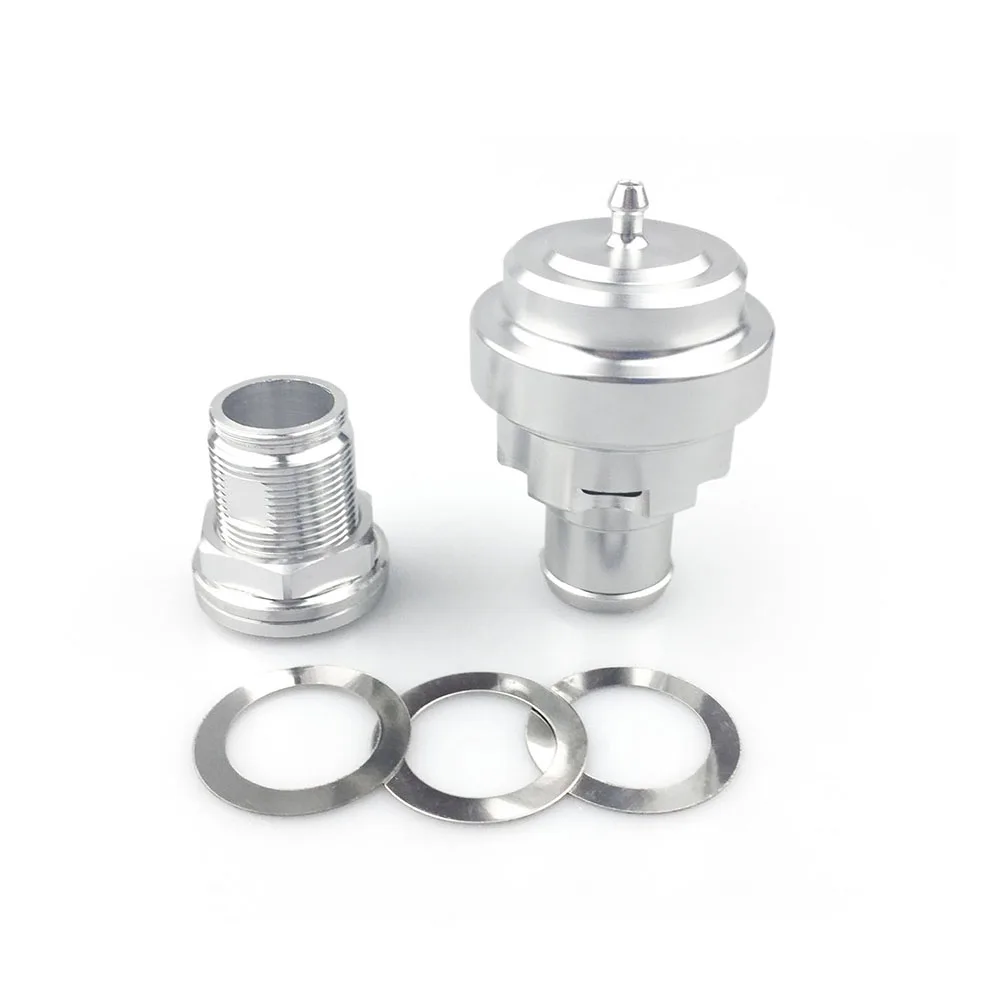

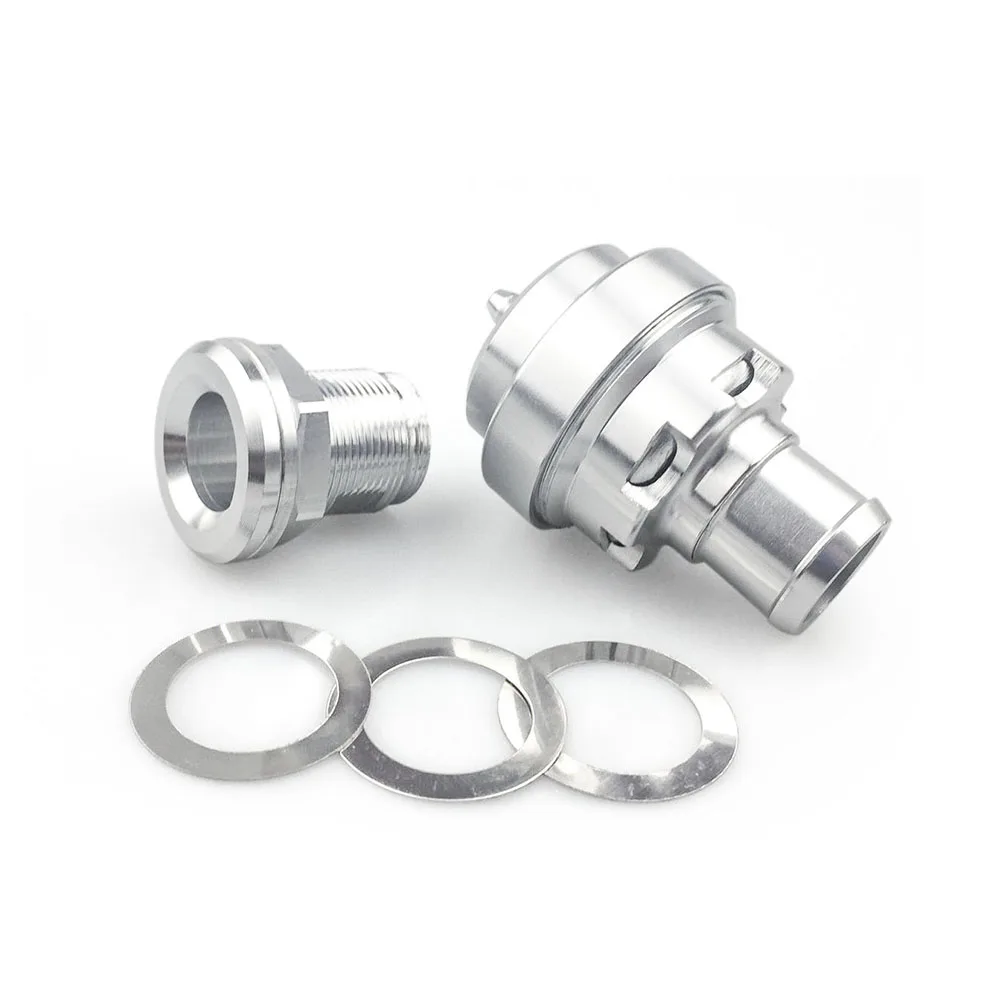

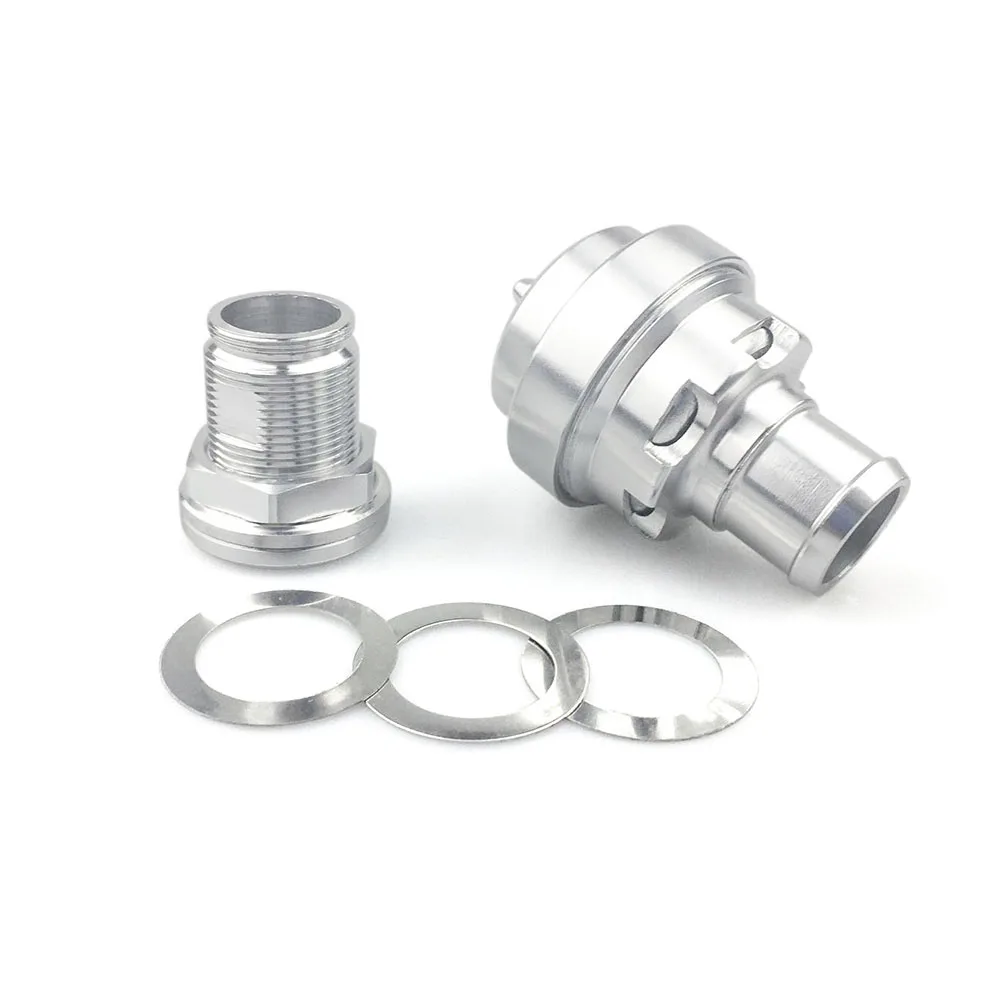

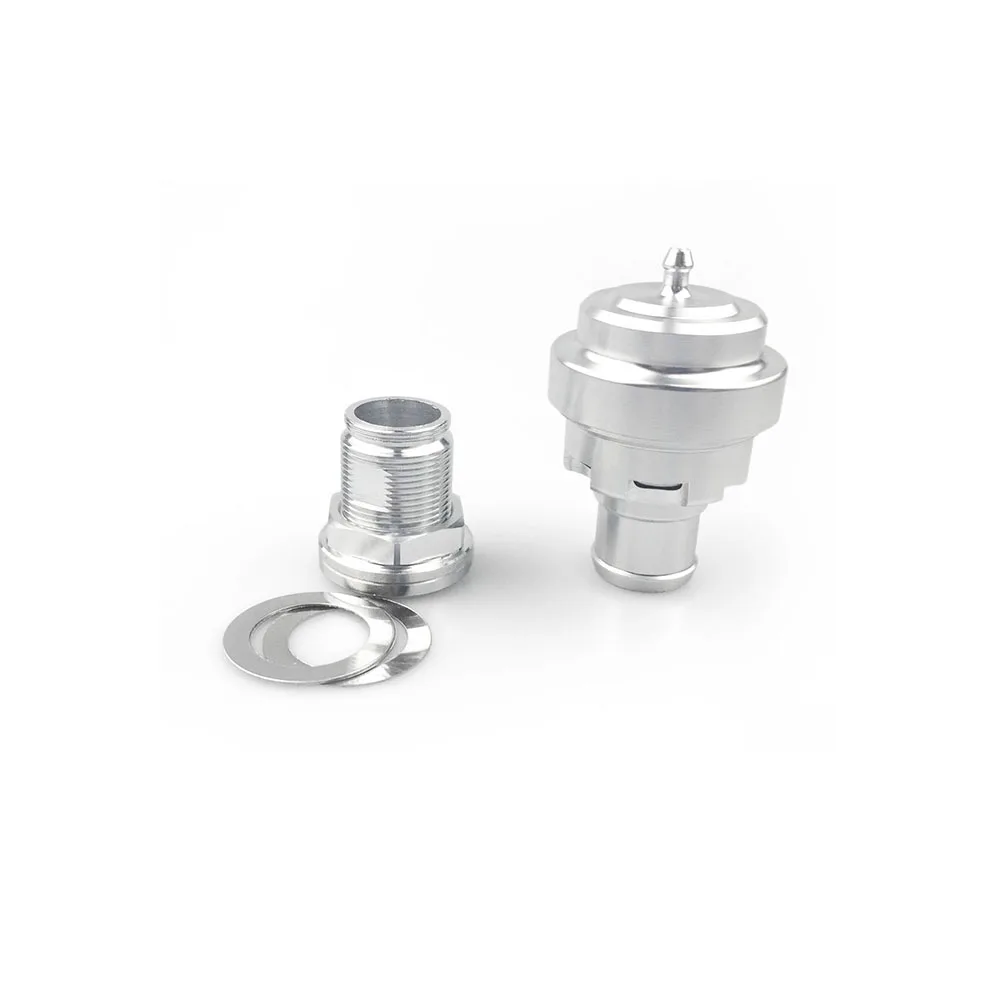

25 мм Универсальный электрический дизельный выдувной клапан/дизельный клапан |

25 мм Универсальный электрический дизельный выдувной клапан/дизельный клапан |

Цвет: серебристый

В комплекте детали:

1: модуль

2: вакуумный насос

3: клапан для гантели

4: соединительная часть впускной трубы

5: вакуумный шланг t-piece

6: проводка

Объяснение номеров расписания:

1: оставьте открытым

2: под давлением

3: клапан для гантели

Желтый: датчик дроссельной заслонки

Красный: 12 В переключатель зажигания

Черный: наземный, автомобильный корпус

Синий: вакуумный насос

Белый: вакуумный насос

Инструкции по монтажу:

Dumpvalve устанавливается с большим отверстием между впускным коллектором и интеркулером. Вам нужно просверлить отверстие в впускной трубе, а затем вы должны установить соединительный элемент. Dumpvalve устанавливается на соединительный элемент с помощью части гибкого шланга, или вы можете подключить Dumpralve непосредственно на соединительной части. Убедитесь, что соединение запечатано с помощью кольца соединительного элемента. Открывайте дренаж во время подтягивания, чем вы должны установить металлические шайбы в дамской части, чтобы сделать пружина более сильной.

Обратите внимание!

   Желтый провод, который подключен к датчику дроссельной заслонки, не должен иметь более высокое напряжение 5 вольт при полной дроссельной заслонки. Это когда педаль полностью нажата.

Как измерить это:

   Установите датчик на хорошее значение и включите зажигание.

Подключите черный провод датчика к земле en Подключите красный провод датчика на проводе датчика дроссельной заслонки.

Когда у вас есть правильный провод, вы измеряете значение 0 до 5 вольт.

Обратите внимание! Когда вы нажимаете датчик дроссельной заслонки вручную, датчик должен дать переменное напряжение. Когда это не происходит, вы должны попробовать другой провод.
