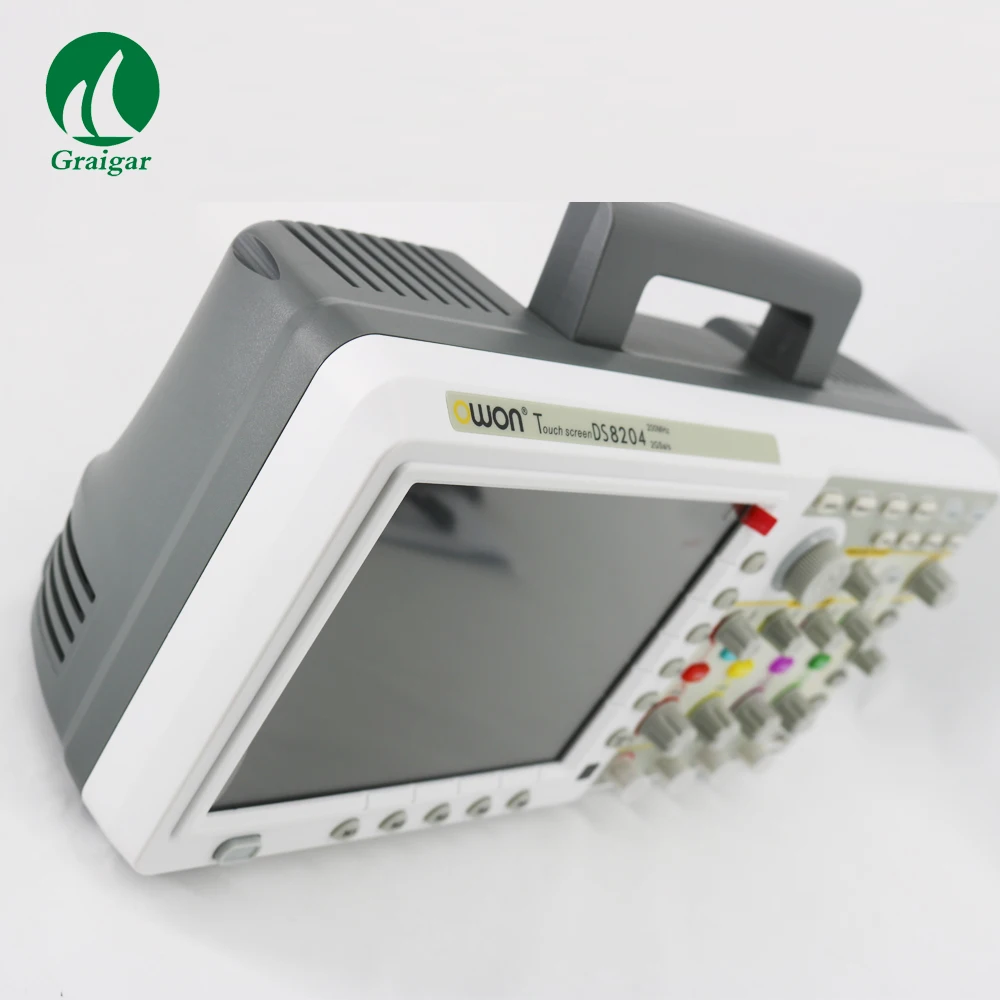

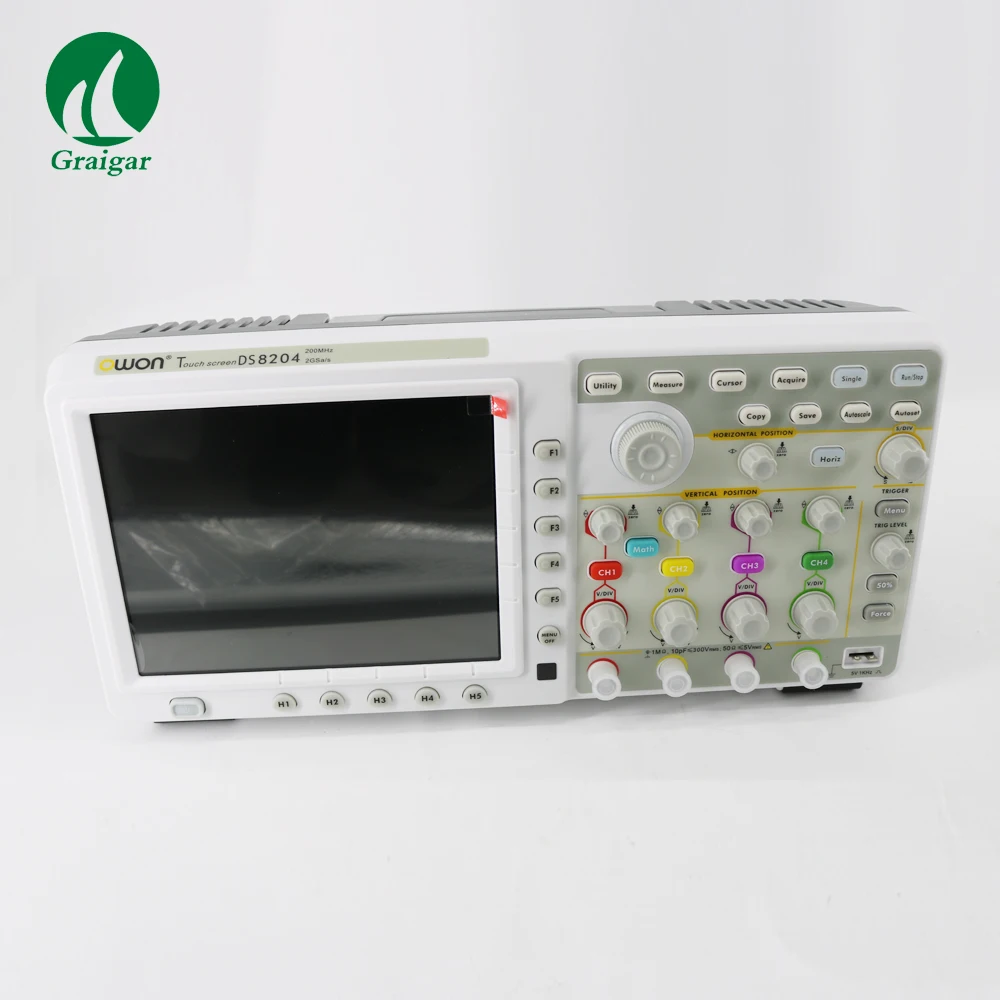

OWON TDS8204 цифровой осциллограф 4 канала ширина ремешка 200 МГц образец в реальном времени 2GS/s 7,6 м длина записи 8 "сенсорный ЖК-экран

Модель

TDS7074

TDS7104

TDS8104

TDS8204

Полоса пропускания

70 МГц

100 МГц

200 МГц

Канал

4

Частота образцов

1GS/s

2GS/s

Скорость захвата сигнала

50000 wfms/s

Дисплей

Цветной ЖК-дисплей с сенсорным экраном 8 дюймов

Длина записи

7,6 м

Горизонтальные весы (s/div)

2ns/div-100 s/div, шаг за шагом 1-2-5

Вертикальное разрешение (A/D)

Разрешение 8 бит (4 канала одновременно)

Вертикальная чувствительность

2МВ/див-10В/див (на входе)

Тип триггера

Край, пульс, видео, наклон

Режим запуска

Авто, нормальный, одиночный

Математика формы волны

+,-, ×, ÷, FFT

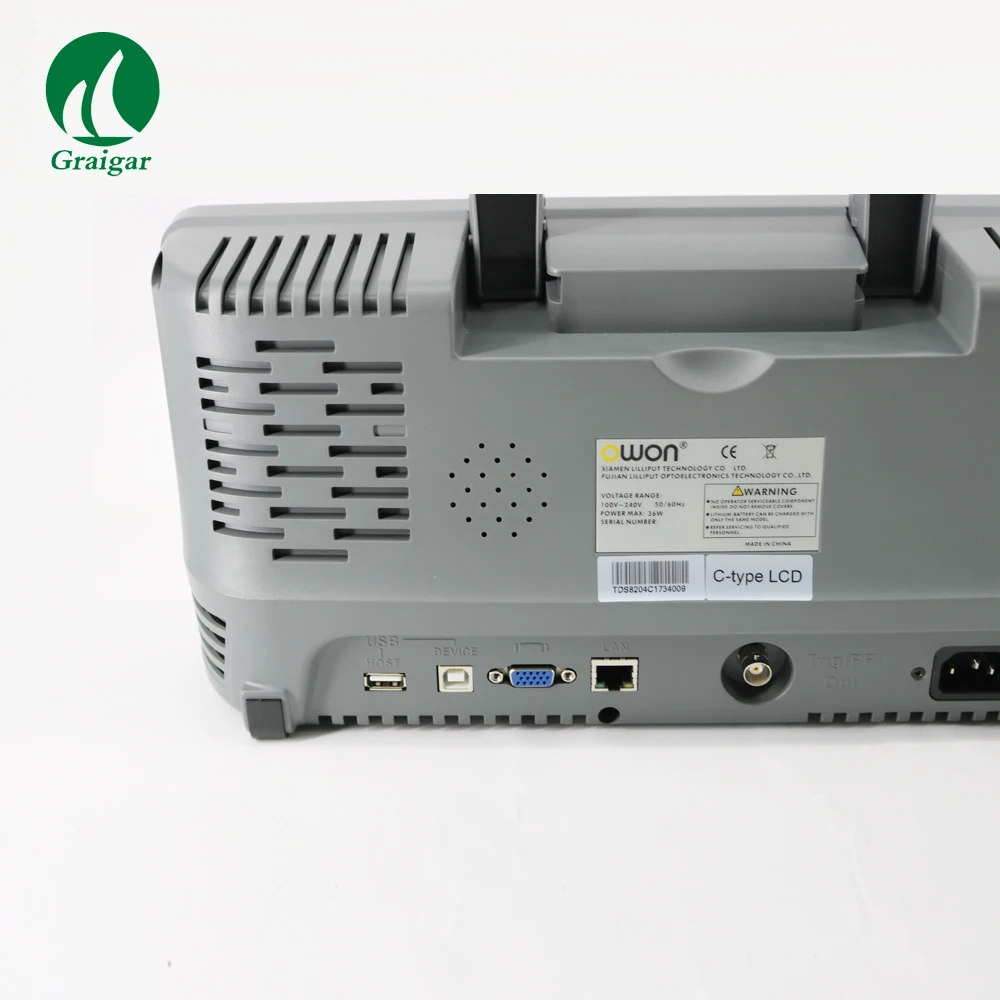

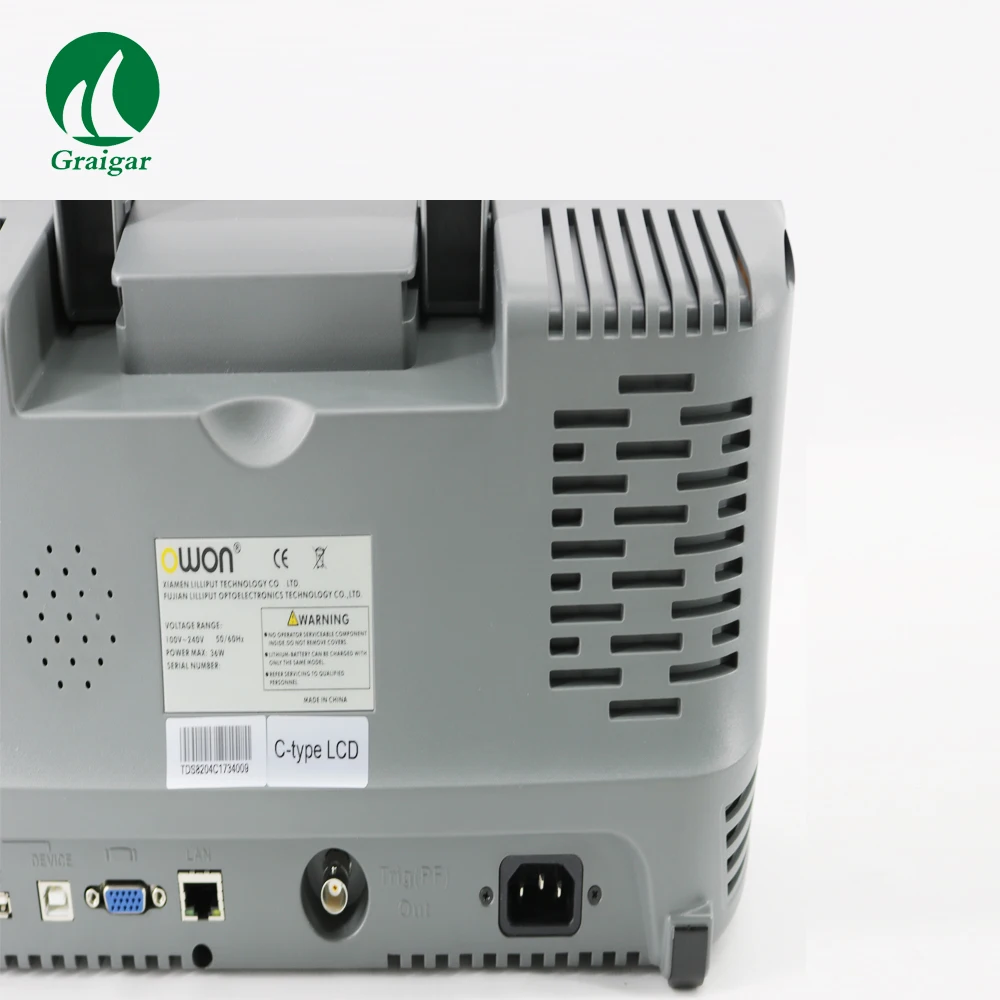

Порт связи

Usb-хост, usb-устройство, VGA, LAN, AUX

Размер (W×H×D)

380 × 180 × 115 (мм)

Вес (без упаковки)

1,5 кг

Основные характеристики

-Максимальная пропускная способность 200 МГц, до 2GS/s частота образцов в реальном времени
-Длина записи 7,6 м
-Скорость захвата волны 50000 wfms/s
-Масштабирование формы волны (Горизонтальное/Вертикальное) и экономия
-FFT точки (длина и разрешение переменной)
-Многооконное расширение
-Удобное голосовое предупреждение
-8-дюймовый 800x600 пикселей high def LCD
-Мультикоммуникационный Интерфейс: USB, VGA, LAN

Применение

Тестирование цепи для отладки электронных замыканий
Разработка и производство образования и обучения
Техническое обслуживание и тестирование автомобилей
