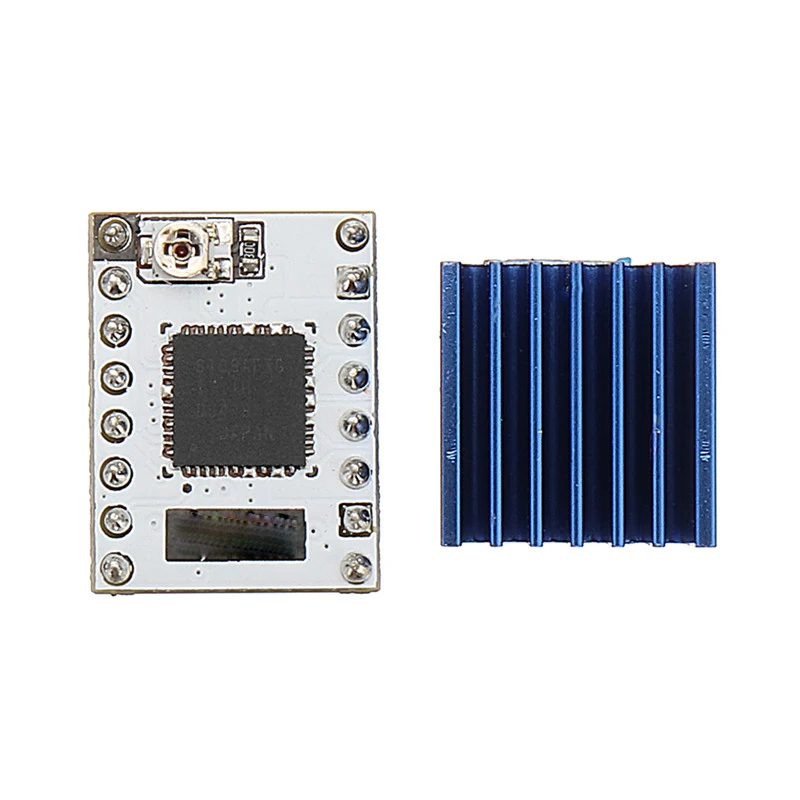

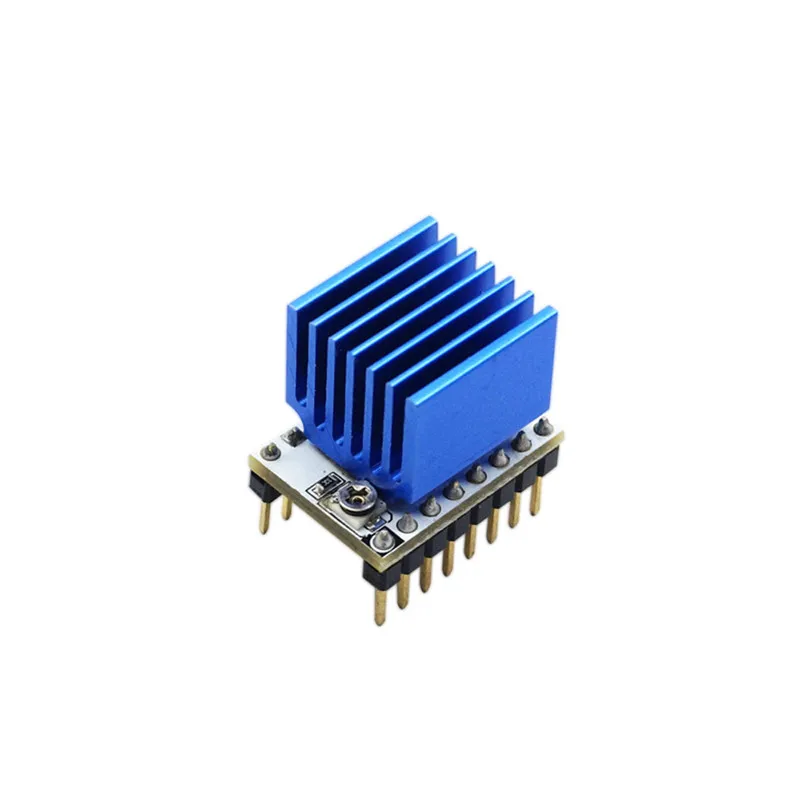

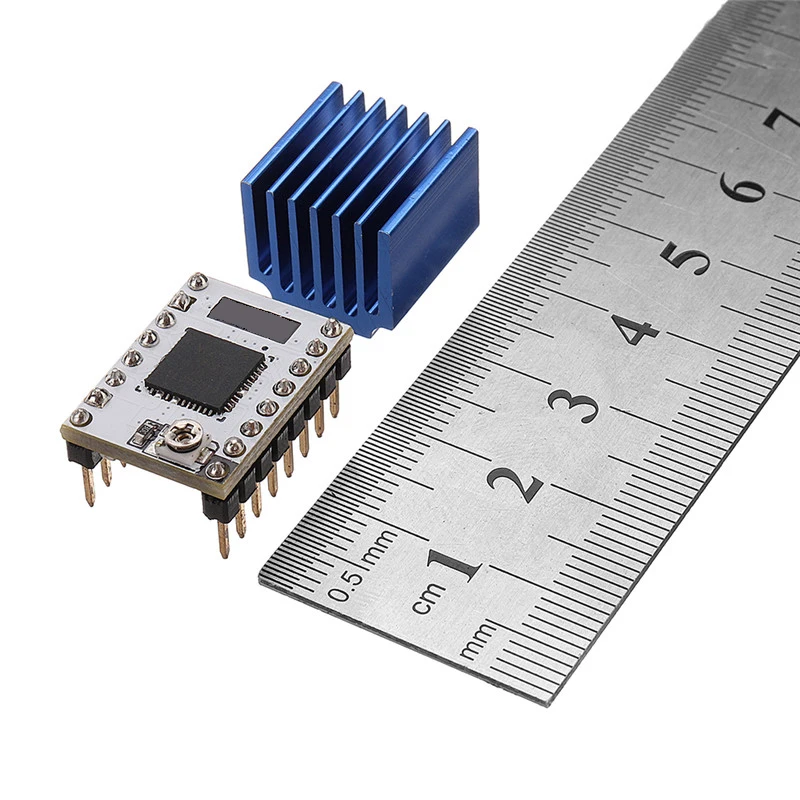

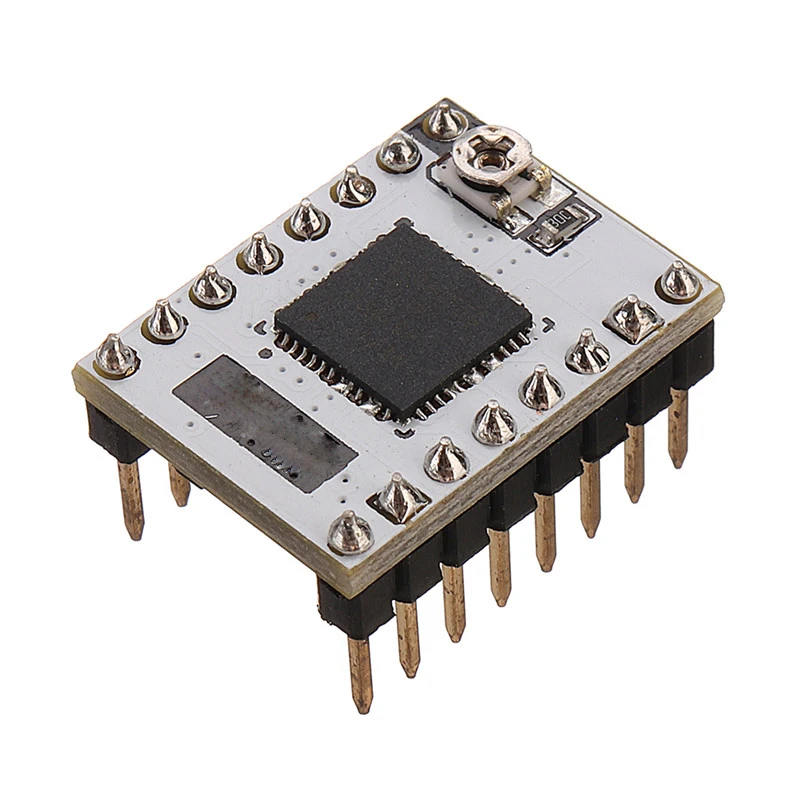

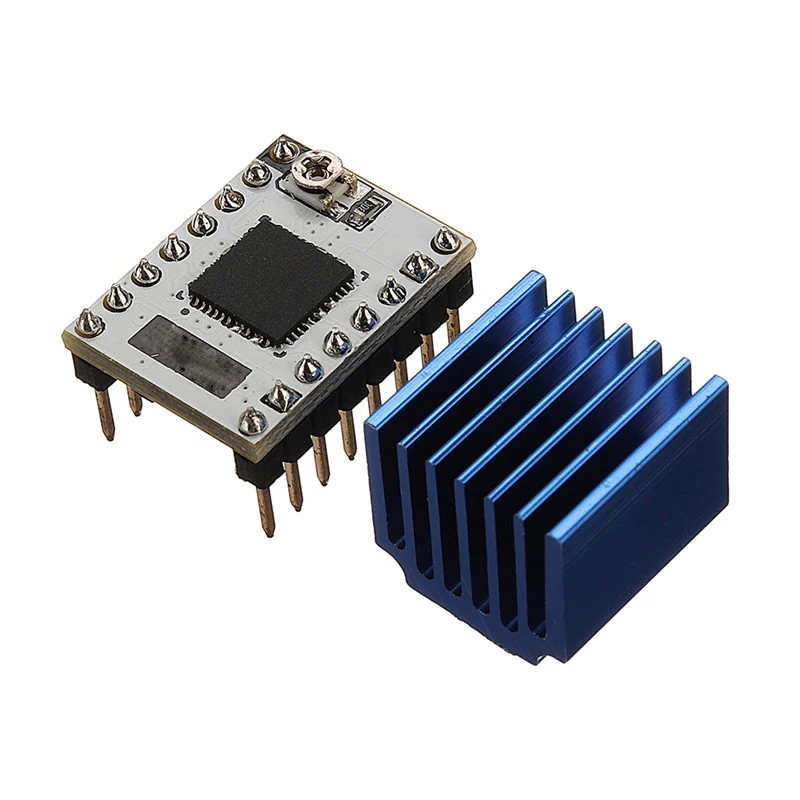

4A 50V 3D принтер Stepstick S109 Драйвер шагового двигателя с радиатором для 57

4A 50V 3D принтер Stepstick S109 Драйвер шагового двигателя с радиатором для 57

Введение:

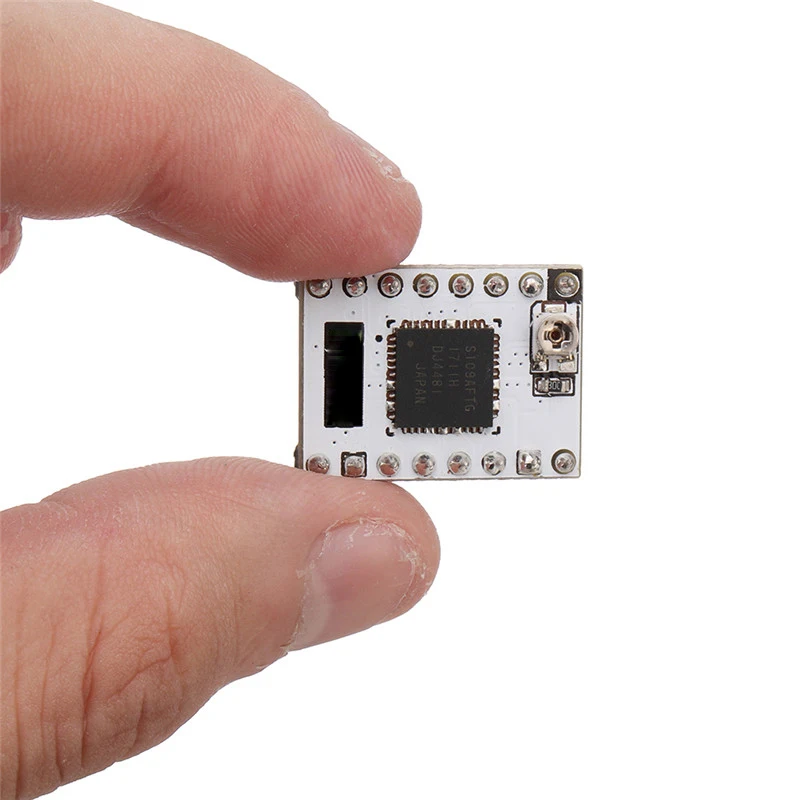

● Драйвер S109 основан на дизайне шагового двигателя tb67s109.
● Он использует четыре слоя толстой меди осадков PCB с автоматической обработкой пластырей. Этот драйвер использует интерфейс управления indexer (DIR / STEP).
● Он может управлять 57 шаговым двигателем, совместимым с определением pin Pololu.
● Его можно использовать непосредственно в качестве замены модуля A4988.

Основные характеристики:

1. Используйте четыре слоя толстой меди, осажденной Золотой печатной платы.

2. Возможны полный шаг, половина шага, 1/4, 1/8, 1/16, 1/32 шаг.

3. Максимальное входное напряжение: 50 в максимальный выходной ток: 4A (при хорошем состоянии рассеивания тепла).

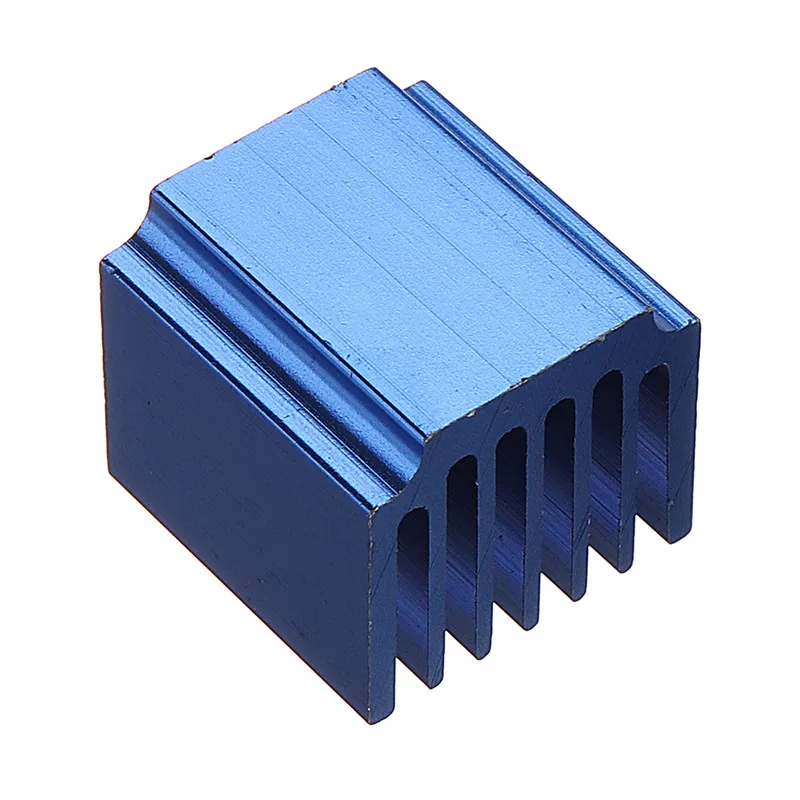

4. Оснащен большим радиатором для лучшего эффекта охлаждения.

5. Высокоэффективное Управление током двигателя (улучшенное динамическое гибридное затухание ADMD, технология ADMD, его входной ток может быть отслежен более тесно, чем традиционный смешанный режим затухания, таким образом, он может осуществлять высокоскоростное управление двигателем в условиях высокой скорости.)

6. Встроенный чип, схема обнаружения ошибок: Тепловое выключение (TSD), выключение по току (ISD) и питание при сбросе (POR).

Максимальная ограниченная Регулировка тока:

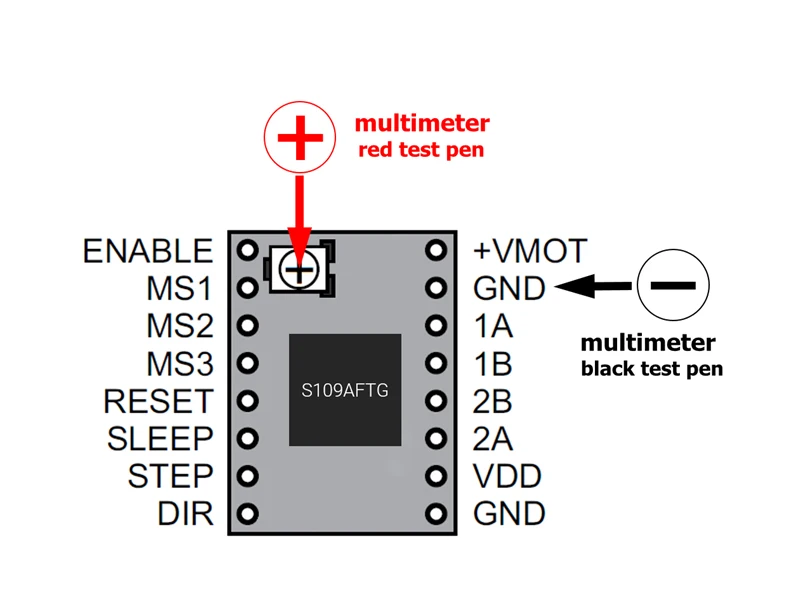

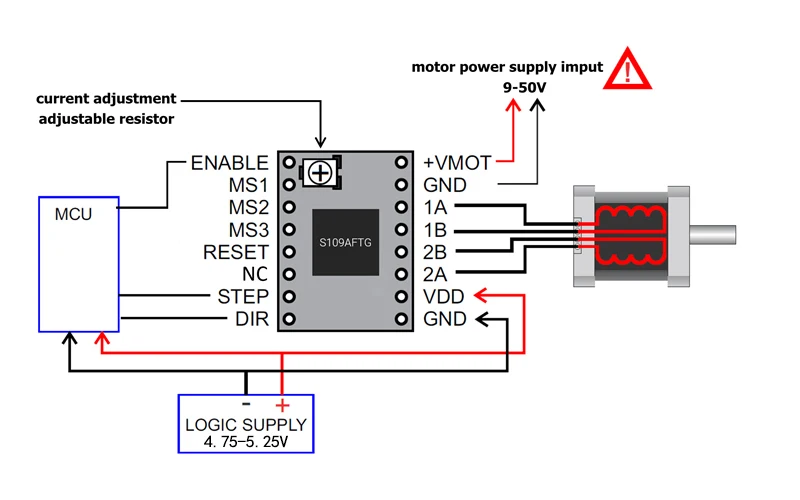

-Ограничения по току можно регулировать путем измерения VREF и регулируемого сопротивления (пожалуйста, проверьте схему проводки). Подключите Вольтметр + к VREF, [-] к GND и прочитайте значение.

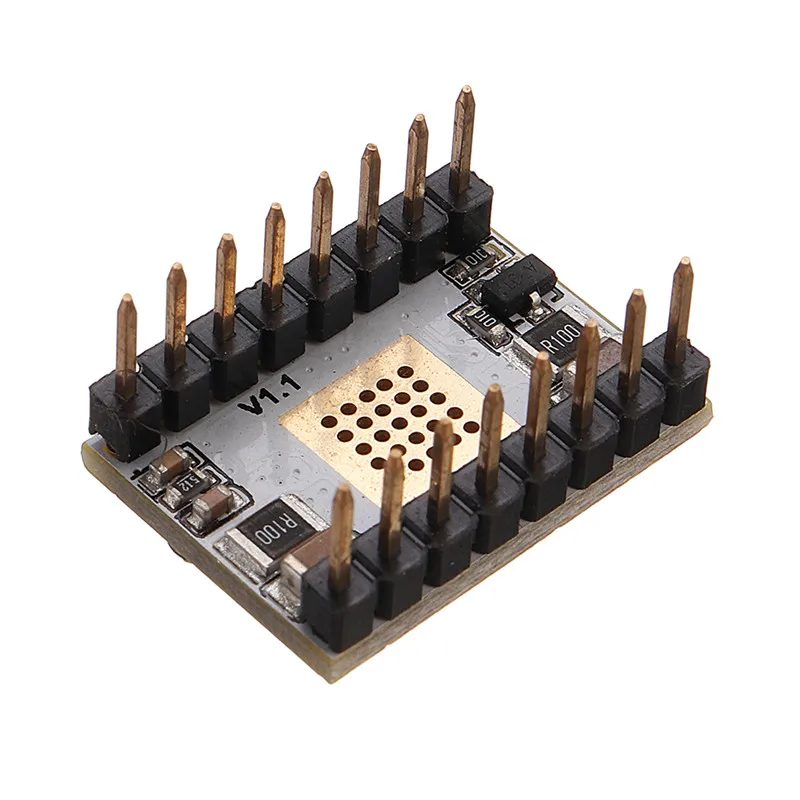

-S109 использует токочувствительный резистор 0,10 Ом, поэтому лимиты тока можно рассчитать следующим образом:

-Предел тока = VREF x 2

-Пожалуйста, не превышайте текущее значение тока двигателя, или двигатель и драйвер двигателя будут перегреваться или даже повреждены.

Настройки сегмента:

В следующей таблице приведены настройки разделения для модуля S109A.

L = Перемычка отключена (без колпачка) H = Перемычка закрыта (заглушка перемычки

Обратите внимание на это:

0. Обязательно установите радиатор и воздушное охлаждение. Не запускайте его без охлаждения в течение длительного времени.

1. Драйвер является статическим чувствительным, пожалуйста, будьте осторожны во время использования. При использовании посылка лучше удалить. Пожалуйста, установите его на материнскую плату в правильном направлении, чтобы избежать повреждения драйвера и материнской платы.

2. При подключении/отключении драйвера выключите источник питания.

3. Драйвер будет очень горячим на работе. Пожалуйста, держите его подальше, чтобы избежать каких-либо ожогов.

4. Убедитесь, что радиатор не соприкасается с штифтом драйвера или любым другим проводящим положением.

Посылка включает в себя:
1 x шаговый двигатель S109
