Последовательный ТТЛ к GPRS/3G/4G DTU модулям с SIM картой и команды AT для встроенных

Последовательный ТТЛ к GPRS/3G/4G DTU модулям с SIM картой и команды AT для встроенных

Внимание:

Этот 4G dtu используется для прозрачной передачи данных (стандартная версия) и функции SMS.

Если вам нужна Функция sms, пожалуйста, сообщите мне, когда размещаете заказ, или мы установим стандартную версию, которая будет снята на фабрике.

И, пожалуйста, следующие параметры:

Технические характеристики:

1. Основные особенности

Поддержка 4G/3G/2G, мобильный, телекоммуникационный и китайский Unicom, европейская версия, американская версия, японская версия;

Поддержка двунаправленный прозрачной передачи данных между клеммами TTL, RS485, RS232 и серверами;

Поддержка определяемого пользователем пакета регистрации и сердцебиения;

Стандартный разъем интерфейса связи TCP/IP для сервера;

Поддержка интеллектуального анти-разъединения, поддержка онлайн-тестирования и онлайн-обслуживания, отключен, затем Автоматический повторный набор, убедитесь, что оборудование всегда онлайн;

Поддержка настройки имени домена, IP, номера порта, APN, последовательного порта, скорости передачи данных и других параметров через последовательный порт;

Поддержка удаленной настройки, обновления прошивки;

Поддержка фиксированных IP и DNS домена.

2. Технические параметры

Тип

Параметры

Блок

Минимум

Типичные соотношение цена/качество

Максимальная

Электрическое оборудование (25 ℃)

Сетевой Напряжение

4,75

12

36

V

Рабочий ток

70

150

250

MA

Максимальный ток

-

-

2000

MA

Беспроводная Производительность (25 ℃)

Частотный диапазон

4G 3G 2G

-

Чувствительность

-106dBm

-

Максимальная мощность выбросов

EGSM900:+ 33dBm (класс питания 4)...

LTE:+ 23dBm (класс питания 3)...

-

Общее представление

Интерфейс скорость

1200

9600

115200

ДНС

Интерфейс уровня

RS232,TTL

Рабочая Температура

-40

80

℃

Измерение

52 × 35 × 10 (без антенны и аксессуаров)

Мм

3. Размер

4. Определение штифта

Контакты

Определение

Вход/выход

Функция Описание

1

VCC

Вход

Положительный источника питания (4,75 V-36V)

2

Rxd_TTL

Вход

3,3 V последовательный порт Вход из TTL/RS232 уровня

3

Txd_TTL

Выход

3,3 V последовательный порт Вход из TTL/RS232 уровня

4

NC

5

GND

Вход

GND

5. Использование способа

5. 1 TCP/IP подключение

В тех случаях, когда XZ-DG4 работает в TCP/IP режим соединения, передачи данных между XZ-DG4 и сервер Полностью прозрачная коробка передач, для того, чтобы держать XZ-DG4 всегда он-лайн, пользователям необходимо определить регистрационные данные рамки и сердцебиение кадра данных, И серверу необходимо дифференцировать рамку данных и кадр данных сердечного ритма от рамки данных пользователя. Сервер также можете удаленно комплект XZ-DG4 для SDN или доменное имя.

5. 1,1 система регистрации данных:

Тип данных, записанных в пакете, 0x00, с минимальной нагрузкой 16 байт. Пользователь может свободно добавить настраиваемые данные, данные автоматически добавляются к байту мощности сигнала и могут задавать 70 байт в самый раз.

Рамки головного света

Адрес

Тип

Нагрузки Длина

Нагрузки

CRC16 калибровки

0x24

ID3

ID2

ID1

ID0

0x00

LEN_H

LEN_L

Данных

CRC_H

CRC_L

Рамки головного света:0x24

Адрес:Шестигранный, высокий байт находится спереди

Тип:0x00: запись IMSI (15 байт) + CSQ (1 байт)

Длина:Длина детали, высокий байт находится спереди;

Нагрузка:Данные: первые 15 байт-это IMSI (код ascll) SIM-карты, затем 1 байт-это силовое значение сигнала RSSI (номер с подписью) GPRS, И последнее, пользовательская, записанная посылка, информация.

CRC16 калибровки:Начните с рамки головного света для данных, CRC-16 ($1021) проверка всех данных;

1) CRCH: CRC16 checksum high 8 бит;

2) CRCL: CRC16 checksum с высоким и низким бит

5. 1,2 кадр данных сердцебиения:

По умолчанию пакет heartbeat отправляет данные в один байт, а данные 0x04. Если это пакетное сердцебиение, определяемое пользователем, то отправка пользовательских данных о сердцебиении, а интервал передачи-40 секунд.

5. 2 функции SMS

В тех случаях, когда XZ-DG4 работает в режиме SMS, XZ-DG4 может общаться с любой мобильный телефон с помощью SMS. В тех случаях, когда мобильный телефон отправляет любые сообщения в XZ-DG4, XZ-DG4 из последовательный порт отправляет о том, что в настоящее время sms-контент (поддерживает только до 70 ascii-символов), если терминал оборудования возвращает данные из последовательного порта (только максимум 70 символов ASCII) XZ-DG4 автоматически ответит данные модулю wifi мобильный телефон номер, с которого оно получает текстовые сообщения в прошлый раз.

Поддерживаются специальные требования к настройке функции SMS.

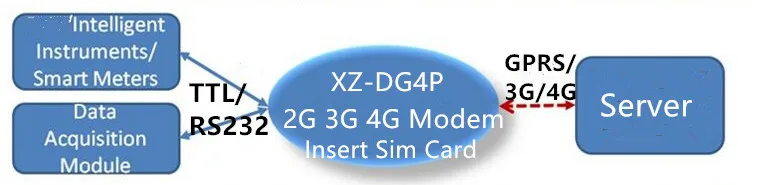

6. Рабочая схема передачи данных

7. Частотный диапазон

8. Команды AT

Описание команды

Формат

Параметры

Вход в режим команды AT

+ + +

Нет (вход и возврат ОК)

Установите IP/SDN имя домена

AT + SDN = 1,[<SDN>,<port>,<num>][...] [...]

<SDN>: домен

<Порт>: порт No

<Num>: серийный номер, <1 ~ 5>

Примечание: 1-это самая главная цель)

Удаление домена IP/SDN

AT + SDN = 0,< num>

<Num>: серийный номер 1 ~ 5: указанный серийный номер

О: удалить все

Набор идентификационный номер

AT + MODIDSET = 1, <id>

<Id>:DTU ID десятичная система

Набор параметров последовательного порта

AT + IPR = 1,<bau>,<длина>,<parity>,<stopbit>

<Bau>: скорость передачи данных

0: 1200bps

1: 2400 бит

2: 4800 бит

3: 9600 bps (по умолчанию)

4: 19200 бит

5: 38400 бит

6: 57600 бит

7: пройденное расстояние в 115200 бит

<Длина>: бит данных

8: 8 бит данных

<Паритет>: проверка паритета

N: Нет паритета

O: четкий паритет

E: даже паритет

<Stopbit>: стоп-бит

1: 1 бит

Добавьте элемент настройки APN

Профиль AT + = 1,<SN>,<MCC + MNC>,<APN>,<Имя пользователя>,<пароль>

<SN>: Серия No. Set(1 ~ 8)

MCC: код страны мобильного телефона

MNC: код мобильной сети

<APN>: точка доступа

<Имя пользователя>: имя пользователя

<Пароль>: пароль

Удалить элемент настройки APN

Профиль AT + = 0,<SN>

<SN>: серийный номер 1 ~ 8: указанный серийный номер

О: удалить все

Набор функций «Добавить ID»

AT + ADDIDEN = 1,<mode>

<Режим>: выбор режима

0: не добавьте ID, прежде чем Прозрачная передача данных будет по умолчанию

1: Добавьте ID перед установкой прозрачной передачи данных

Функция набора заказных пакетов

AT + REGPKT = 1,<текст>

<Текст>: записанное содержимое пакета

Набор формата пакетиков сердцебиения

AT + HBTPKT = 1,<текст>

<Текст>: содержимое пакета сердцебиения

Отправка раз в 40 сек

Настройка режима работы SMS

AT + SMSTMODE = 1,<mode>

<Режим>: Режим триггера

0: режим TCP/IP

1: прозрачный режим передачи TXT

Номер версии прошивки для запроса

AT + FWV =?

Нет

Перезагрузки DTU

При температуре + перезагрузки

Нет

Выйти из режима команды AT

При температуре + бросить

Нет (если последовательный порт не работает, то выйти автоматически после 60s)

9. Индикация состояния и описание неисправности

Индикатор состояния

Описание состояния (любое светодиодное освещение указывает на включение)

Красный светодиодный

Мигание, когда есть передача данных в последовательном порту

Синий светодиодный

Светильник или индикатор мигает при XZ-DG4 подключается к базовой станции

Зеленый светодиодный

В тех случаях, когда XZ-DG4 успешно подключено к правильному сервер и он начинает мигать один раз кнопку в течение 3-х секунд. Если оно подключается, мигите один раз каждый 0.5s

10.XZ-DG4 описание модели

XZ-DG4 охватывает глобальную 4G частота и разделен на следующие четыре варианта в соответствии с сегмента частоты. Подходящий вариант из следующих диапазоном частот может быть выбран согласно пользователя фактическое использование. При заказе, пожалуйста, подтвердите Диапазоны частот с нашими продажами.

Если вам нужен серийный модем rs232/rs485 4G dtu с корпусом, пожалуйста, нажмите следующую картинку и заказ.
