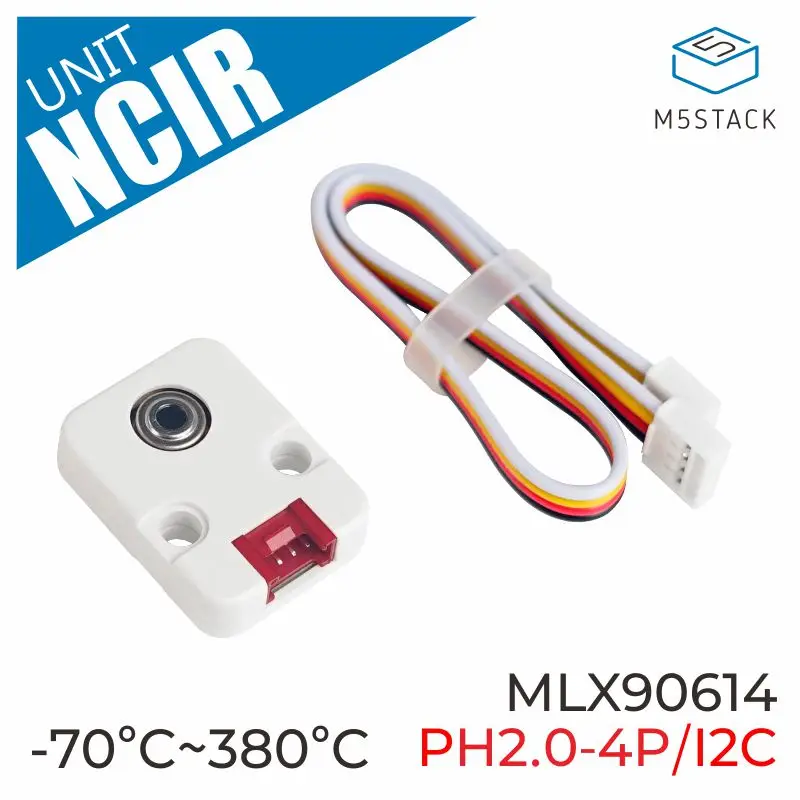

Официальная плата разработки M5Stack NCIR Unit MLX90614 Бесконтактный модуль датчика

Официальная плата разработки M5Stack NCIR Unit MLX90614 Бесконтактный модуль датчика

Описание

NCIR оснащен встроенным инфракрасным датчиком MLX90614. Его можно использовать для измерения температуры поверхности человеческого тела или другого объекта. В отличие от большинства датчиков температуры, этот датчик измеряет инфракрасный светильник, отскакивающий от удаленных объектов, поэтому он может ощущать температуру без необходимости касаться их физически. Просто наведите датчик на то, что вы хотите измерить, и он обнаружит температуру, поглощая излучение ИК-волн. Потому что он не должен касаться объекта, который он измеряет, он может ощущать более широкий диапазон температур, чем большинство цифровых датчиков! Измерение занимает 90 градусов поля зрения, поэтому может быть удобно для определения средней температуры области. MLX90614-это завод, калиброванный в широком диапазоне температур: от-40 до 125 ˚C для температуры окружающей среды и от-70 до 380 ˚C для температуры объекта. Подключение к M5Core через Grow A IIC(0x5A).

Особенности продукта

-Рабочее напряжение: 4,5 до 5,5 V -Диапазон измерения температуры объекта: -70 °C ~ 380 °C -Измерение температуры окружающей среды: от-40 до 125 ˚C -Точность измерения при комнатной температуры: ± 0,5 °C -Поле зрения: 90 ° -Платформа разработки Sofrware: Arduino, UIFlow(Blockly, Python) -Два лего совместимых отверстия

Включает в себя

-1x NCIR блок -1 кабель рощи

Применение

-Измерение температуры тела -Обнаружение движения объекта (биологический)

Схема

M5Stack Docs Link

//docs.m5stack.com/#/en/unit/ncir
