Официальная Вики: Вики. Доит. Ам

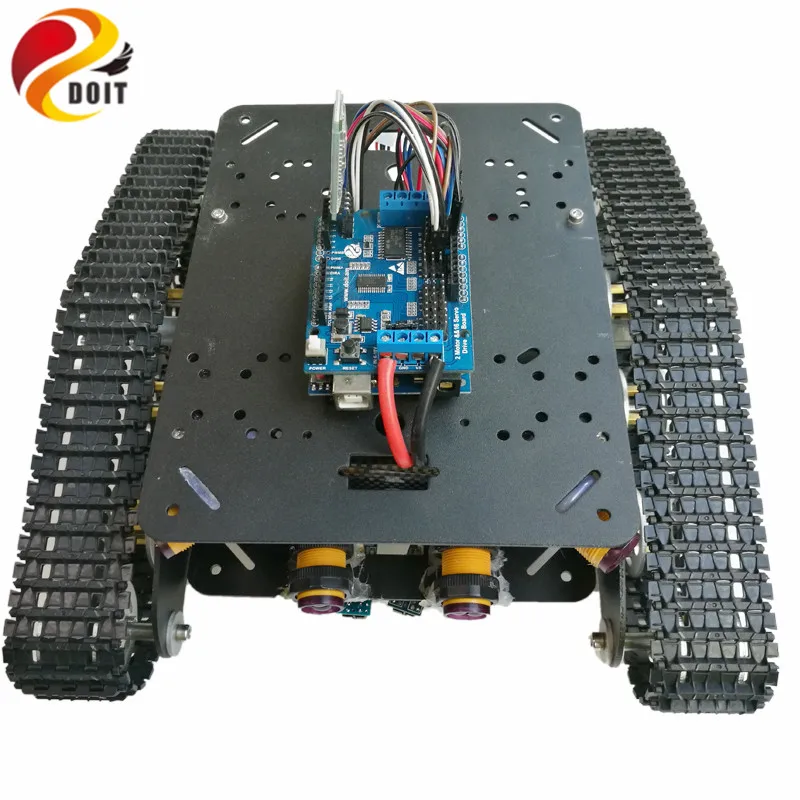

Этот набор для развития Arduino uno разработан на основе платы Arduino uno, вместе с 2 и 16-канал сервощитовая плата, чтобы водить танк и 4WD автомобиля. Вы можете подключить этот танк автомобиль Blutooth или WiFi. Кроме того, есть 4 инфракрасных препятствия и 2 модуля отслеживания. Вы можете подключить шасси бака для отслеживания, а также избежать препятствий с помощью управления Blutooth или управления WiFi.

Предоставьте исходный код, приложение и руководство пользователя.

Более подробную информацию, пожалуйста, посетите: //github.com/SmartArduino/SZDOITWiKi/wiki, чтобы загрузить исходный код и документы.

Функциональные характеристики:

Может управлять 2 дорожным мотором и 16 дорожным сервоприводом;

Использование Bluetooth (резервный линейный интерфейс) или Wi-Fi управления;

Складная конструкция штепсельной вилки;

Способ подключения источника питания:

Разбивание цепи VM и VIN, (индивидуально управляемый двигатель, 6 ~ 36 В);

Разбиение цепи VS и VIN, (индивидуально управляемый сервопривод 6 ~ 18 В);

Защита от короткого замыкания VM и идентификационный номер транспортного средства, и защита от короткого замыкания VS и 5 V. Мотор Управления (6 ~ 18 в) и 16 дорожный 5 в сервопривод одновременно.

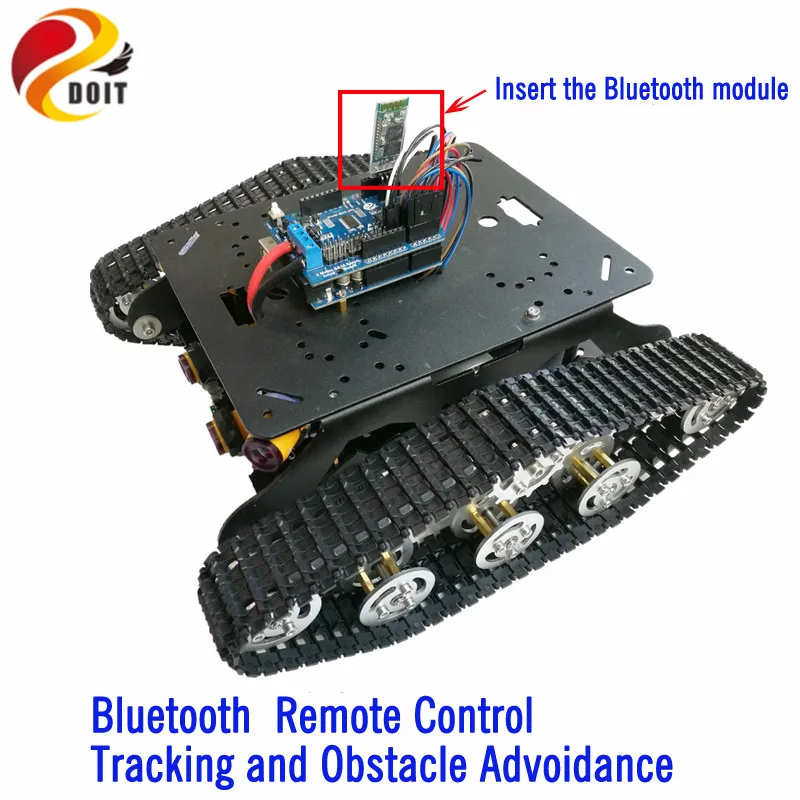

Позволяет вашему устройству отправлять или получать TTL данные по технологии Bluetooth без подключения последовательного кабеля к компьютеру.

Работает с любыми usb-адаптерами Bluetooth.

Скорость передачи данных по умолчанию: 9600,8, 1, n.

Встроенная антенна.

Покрытие до 30 футов.

Версия Bluetooth: V2.0 + EDR

Рабочее напряжение: 3,3 V

Скорость передачи данных по умолчанию: 9600,8, 1, n.

Охвата сигнала: 30ft

Размер товара: 4,3*1,6*0,7 см

Вес изделия: 3g

Размер упаковки: 9*3*1 см

Вес упаковки: 8 г

Коммерческая серия: плата модуля Bluetooth

Со светодиодным индикатором, используйте чип регулирования 150mA и 3,3 V.

С VCC. GND. TXD. RXD ногой для Bluetooth

С кнопкой «Re-seach» (вкл/выкл/Пробуждение ноги для него, внешний MCU outinput «высокий уровень» может управлять модулем для повторного захвата)

Совместим с модулем bluetooth master ". slave module" или модулем master-slave (whole).

Входное напряжение: 3,3 ~ 6 V

Размер: 1,55 см * 3,98 см

Примечание:

Входного источника питания 3,3 ~ 6 V, запрещает более 7 V

Нет "автоматически предотвращает питание peversing func", поэтому, пожалуйста, правильно подключите источник питания

Мы рекомендуем установить «Bluetooth master module»

«Состояние»-это Выходная ступня для состояния светодиода, когда bluetooth «не подключен», выход «импульсный»; когда bluetooth «подключен», выход «высокий уровень», мы можем определить состояние от "MCU"

Если только плата, нет никакой «функции Bluetooth»

TTL-WiFi разработан и разработан на основе ESP-M2 модуля WiFi от нашей компании Shenzhen Doctors of Intelligence & Technology co., Ltd., который извлекается TTL, EN, STATE и другие контакты. Важно, что TTL-WiFi уже встроен в серийную прошивку прозрачной передачи, запрограммированную нашей компанией (SZdoit), которая может реализовать прозрачную передачу данных в облако в режиме реального времени, вместе с контролем низкого заряда, индикатором состояния. Эта плата может заменить старую проводку последовательного WiFi устройства для реализации сбора данных и управления.

Более подробную информацию, пожалуйста, перейдите по этой ссылке github, чтобы получить руководство и инструменты, //github.com/SmartArduino/SZDOITWiKi/wiki/ESP8266---TTLtoWiFi

Полностью совместим с оригинальным электрическим интерфейсом и физическим интерфейсом для последовательного прозрачного Bluetooth;

Встроенная промышленная прозрачная прошивка передачи V3.0 с стабильностью и надежностью с помощью веб-конфигурации;

Встроенный высокопроизводительный WiFi модуль ESP-M2 с размером: 34 мм * 17 мм * 4 мм;

Рабочее напряжение: 4,5 V ~ 6,0 V, TTL Рабочее напряжение: 3,3 V (совместим с 5,0 V);

Предоставленные Контакты: STATE, TXD, RXD, EN;

Средний ток: 80 мА; при отправке данных, это 170мА; но это 20 мкА в режиме глубокого сна;

Поддержка последовательной команды;

Поддержка перепрограммируемого, прошивка ota обновления;

Бесшовная Прозрачная передача между серийным и WiFi;

Встроенный веб-сервер HTTP, поддержка настройки параметров через веб-страницу;

Поддержка автоматического повторного подключения в режиме WiFi STA и TCP-клиенте;

Поддержка набора скорости передачи данных, бит данных, проверки паритета, стоп битов и/или времени субподряда;

Поддерживает скорость передачи данных (бит/с): 300/600/1200/2400/4800/9600/19200/38400/57600/74800/115200/230400/460800/921600/1843200/3686400;

Поддержка AP enable, автономный SSID/пароль, Автономный IP и продолжительность сети;

Автоматическое сканирование периферийной точки доступа Wi-Fi, поддержка включения STA, DHCP, Автономный IP;

Поддержка TCP сервера, TCP клиента, UDP сервера, UDP клиента и UDP местного вещания;

Поддержка разрешения DNS автоматически для удаленного адреса;

Поддержка проверки статуса по команде;

Предоставьте IO4, чтобы показать статус WiFi;

Рабочая температура:-40 ℃-125 ℃;

Применение: умный дом, беспроводное соединение данных и прозрачная передача, умное управление автомобилем, беспроводной Серийный принтер, промышленное управление светодиодным освещением и т. д.

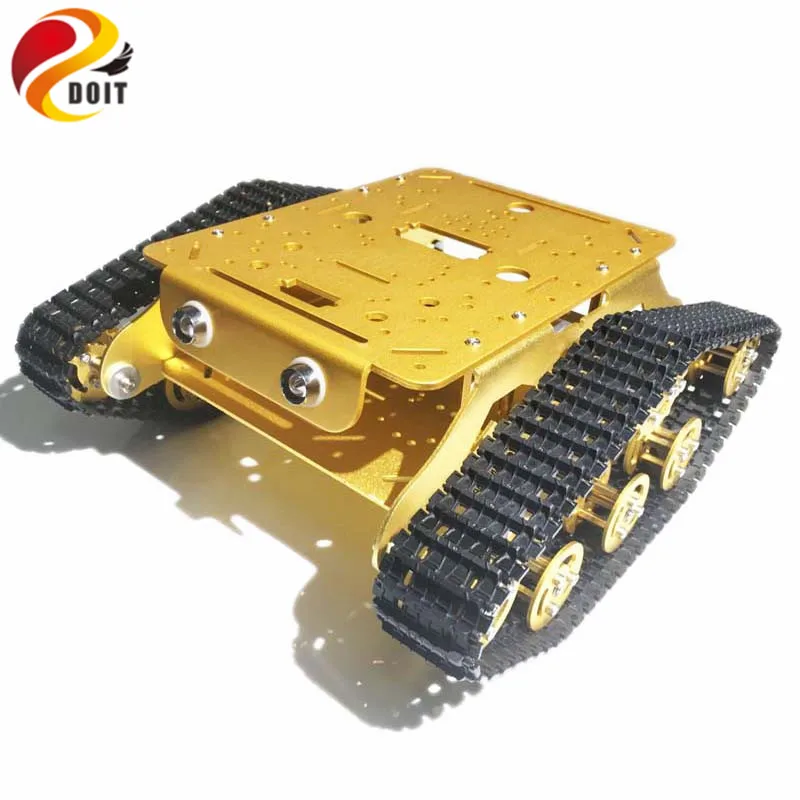

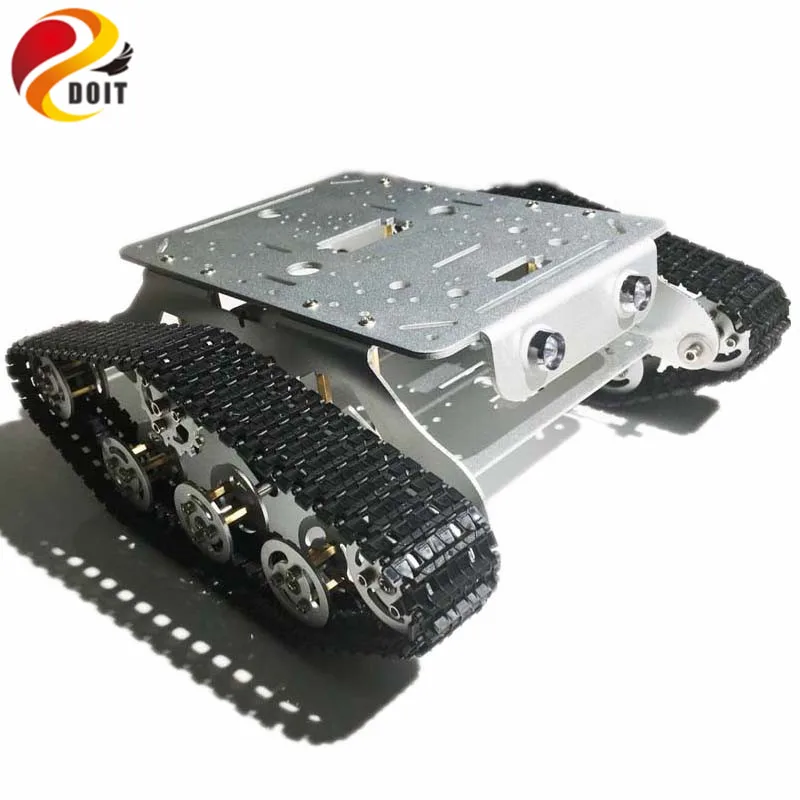

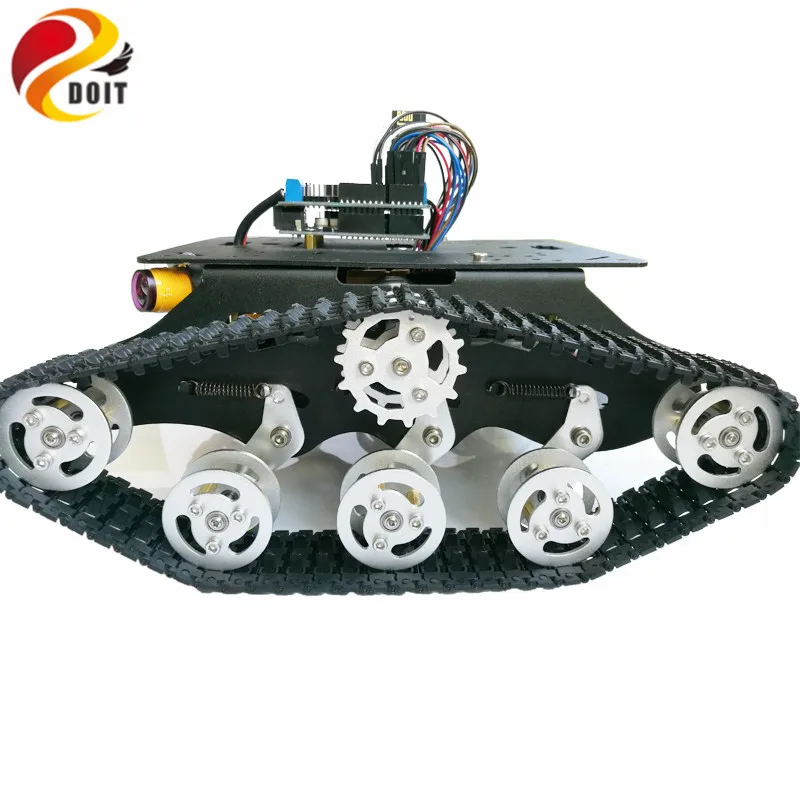

TSD300 бак шасси

Наименование: шасси с амортизирующим баком Caeser TSD300

Цвет: золотистый, желтый; Серебристый; черный

Размер: около 290*270*100 мм (длина * ширина * высота)

Вес: около 1,65 кг

Расчетная нагрузка: 5 кг

Двигатель: двигатель 33GB-520, 9 В и 150 об/мин, 12 В и 320 об/мин

Параметры двигателя (двигатель 33GB-520)

Номинальная Voltege: DC12V

Без нагрузки ток: 100 мА

Напряжение: 6-12 В

Без скорости нагрузки: 170-350р/мин

Вес: 100 г

Параметры двигателя (25 мм 9 в двигатель постоянного тока):

Название: 25 мм мотор-редуктор

Скорость выхода: 150±10% об/мин

No_нагрузочный ток: 200 мА (макс.)

Сила тока: 4500mA (макс.)

Крутящий момент стойла: 9,5 kgNaN

Номинальная скорость: 100±10% об/мин

Номинальный крутящий момент: 3000 gNaN

Номинальный ток: 1200ма (макс.)

Уровень шума: 56dB

Рабочее напряжение: 9 В

Внешняя длина вала: 14,5 мм

Конец вала: 0,05-0,50 мм

Размер винта: M3.0

Допустимое отклонение диаметра. Вала фи4 мм, D3.5

Кодировщик: 2 импульса/круг

Параметры двигателя (12 в двигатель постоянного тока):

Напряжение: 12 В постоянного тока

Скорость вращения: 320 об/мин

• Сила тока: 0.55A

Диаметр: 25 мм

Высота (без датчика. Вал): 68 мм

Длина вала: 9,5 мм

Диаметр вала: 4 мм

Вес: 180 г

Абсолютно новый и неиспользованный

Крутящий момент: 13 кг. См

Максимальный эффективный точки: нагрузки 4.0kg.cm/235 об/мин/2,5 W/0.58A

Максимальная мощность: нагрузки 7kg. См/215 об/мин/3,1 w/0.65A

Стойло ток: 4.8A

Шасси бака TSD300: 1 комплект (Цвет: серебристый/черный/желтый)

ESP8266 WiFi UNO щит: 1 шт.

Совместимая плата Arduino: 1 шт.

USB кабель: 1 шт.

Инфракрасный модуль датчика препятствий: 4 шт.

Модуль отслеживания: 2 шт.

Модуль WiFi/модуль Bluetooth: 1 шт.

Scews: несколько

Примечание: Мы отправляем товар случайным образом. Пожалуйста, оставьте сообщение, если у вас есть какие-либо потребности. Не включает аккумулятор из-за запрещения доставки.

Для удобства доставки, бак/шасси автомобиля разобранный.
