Параметры

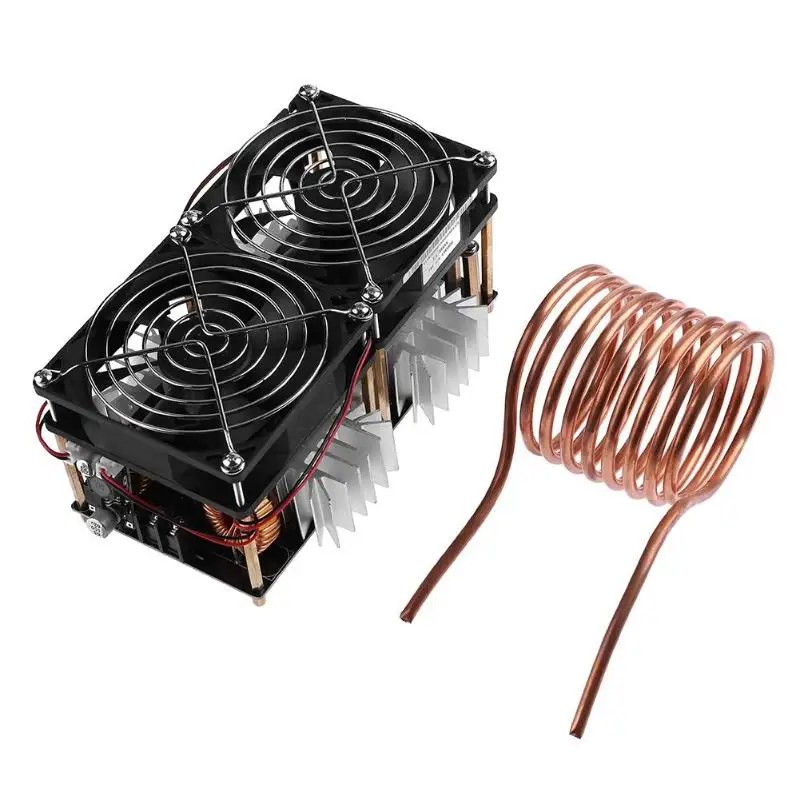

Название: модуль индукционной нагревательной доски ZVS

Размер изделия: 180 мм x 90 мм x 80 мм (ручное измерение, погрешность около 3 мм, пожалуйста, поймите)

Внутренний нагреватель кольца: 70 мм (рекомендуемый тигель + кварцевый костюм, максимальная поддержка 58 мм тигель)

Входное напряжение: 12-48 в рекомендуется: 36 в выше

Требования к питанию: менее 12 В ≥ 10 А, 15 в above≥ 15 А

Максимальная мощность: 1800 Вт

Максимальный ток: 40A

Особенности

Эта продукция Максимальная мощность 1800 Вт, принята супер PCB дизайн макета и супер теплоотвод, тепловыделение хорошо, так как с охлаждающим вентилятором интерфейс, также может сделать Tesla разряда, генератор напряжения инвертор и т. Д.

В этой индукционной нагревательной цепи используется низкое напряжение 12-48 В постоянного тока, максимальный ток 40 А, самая высокая мощность 1800 Вт. Он может работать непрерывно при условии хорошего отвода тепла. Из-за своей умеренной мощности, он может быть использован DIY игроков, чтобы дать меньшим игрокам части могут быть обработаны закалки, отжига и другой термической обработки. Вы также можете расплавиться графитовым тиглом Ким, серебром, медью, алюминием и другим металлом, нагрев равномерно, быстро и очень удобно.

В этом тесте Максимальная мощность близка к 1600 Вт, а максимальный ток-35А. Этот продукт доступен при условии хорошего отведения тепла, полезная модель может работать непрерывно в течение нескольких часов.

Примечание:

1. Мощность нагрева очень большая, за исключением того, что пластина и компоненты являются горячими, а тепло медной трубки очень высокое. Покупатель может подготовить систему водяного охлаждения отдельно, может купить небольшой водяной насос и 2 метра внутреннего диаметра 4 мм резинового шланга.

2. Вы должны обратить внимание при использовании переключателя питания, потому что Мощный импульсный источник питания, как правило, имеет функцию мягкого запуска, а именно, выходное напряжение медленно растет, И если напряжение поднимается до 10 в перед подключением индукционной нагревательной цепи будет вызвано отсутствием напряжения, привести к цепи не может позволить себе вибрировать, Таким образом, чтобы две трубки MOS проводили и сгорели компоненты одновременно, поэтому не забудьте Переключить стабильность напряжения питания, а затем получить доступ к индукционной нагревательной цепи.

3. При нагревании металлических предметов не нагревайте слишком большой металл, в противном случае он может быть перегружен силой, пожалуйста, добавьте предохранитель 35A или Амперметр и воздушный переключатель будет лучше. (Посылка не включает)

4. Несмотря на то, что это приводная пластина выдерживает более 40A в настоящее время, но рекомендуется не может превышать 48V 35A для того, чтобы предотвратить несчастные случаи и повреждений.

5. Посылка поставляется с диаметром нагревательного круга 60 мм, дизайнерское напряжение 36 В, если вы используете более 40 напряжений, источник питания должен использоваться для внутреннего диаметра 70 мм над диаметром нагревательного кольца, водяной насос 12V dc источник питания, Пожалуйста, используйте Отдельный модуль регулятора напряжения питания, чтобы избежать выгорания вентилятора и водяного насоса.

6. Минимальное входное напряжение модуля составляет 12 В, это не означает, что все 12 в источник питания может быть использован, некоторые начинающие покупатели могут использовать меньший источник питания. Этот модуль имеет специфические требования к напряжению и току, напряжение 12 В тока должно быть более 10 А, может использоваться источник питания, если мощность слишком низкая, это приведет к тому, что выходная мощность значительно уменьшится, когда напряжение ниже 12 В, это приведет к двум MOS одновременно проводимости, Будет сжигать трубку MOS;

7. Если вы обнаружите, что трубка MOS нагревается, то первое, что нужно рассмотреть, соответствует ли выходная мощность требованиям.

8. Не путайте доску, в противном случае она будет выдавать очень высокую частоту шума, а затем трубка MOS выгорит

9. Индукционный нагрев рекомендуется использовать источник питания 36 в 20 А, блок питания 12 В слишком маленький нагрев почти не реагирует, а блок питания 12 В легко приводит к выходному напряжению источника питания, ниже 12 в очень опасен

10. Мощность индукционного нагрева отличная, поэтому температура нормальная, обязательно сделайте хорошую работу по охлаждению.

11. Индукционный нагрев, мощность рекомендуется более 48 В 50A импульсный источник питания. Более 24 в источник питания, затем более 20 А источник питания, чем больше напряжение, чем больше ток, тем больше мощность нагрева, тем быстрее нагревается.

Посылка в комплекте

1 x печатной платы

1 х 48V медная трубка
