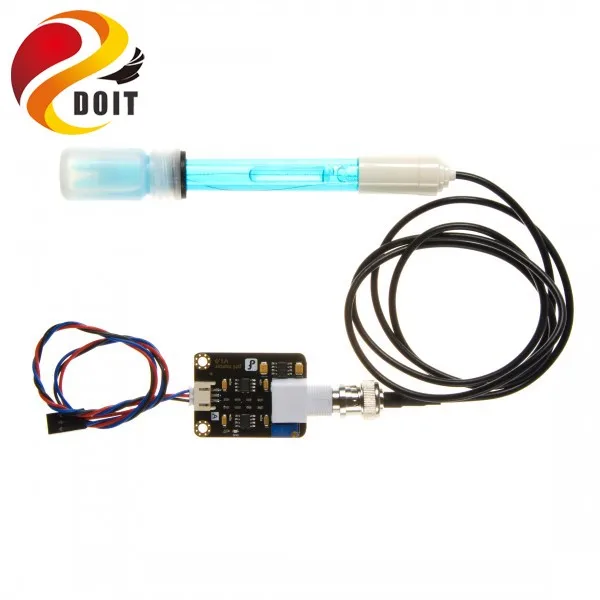

Также за низкую стоимость, удобно использовать ph-метр с открытым исходным кодом и беспокоиться? Мы запустили Специально разработанный для контроллера theArduino1 измеритель PH, имеет характеристики attachmentis простой, удобный и практичный. Бортовой светильник питания, интерфейс BNC и интерфейс XH2.54. Используйте, получите датчик pH на бортовом интерфейсе BNC, встроенный интерфейс XH2.54, подключенный к моделированию контроллера Arduino1, управление программой, вы можете очень удобно измерить pH раствора.

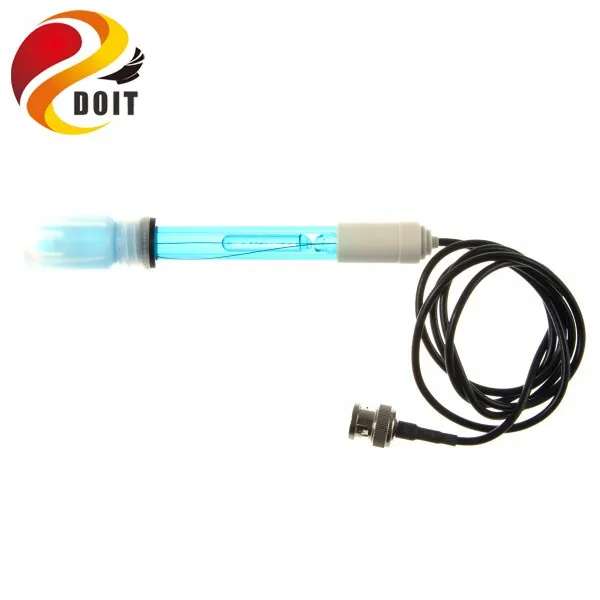

PH электрод-датчик с использованием стеклянного электрода и эталонного электрода вместе формованный чехол, не заполняющий композитный электрод, измеритель PH измерительный элемент и используется для измерения активности ионов водорода в водном растворе, значение PHvalue.

Датчик с толстыми черными коробками, закрытыми черными высококачественными резиновыми подушками, компонентами полной защиты, не только красивыми и щедрыми. Прикрепляется к компонентам thecore-ph-электроду вручную для правильного использования удобный user'ssecondary development.

Проверка качества воды

Аквакультуры

Мощность модуля: 5,00 в

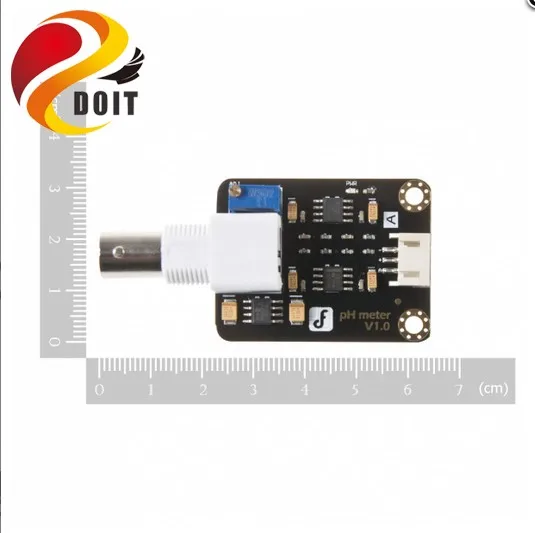

Размер модуля: 43 мм x 32 мм

Диапазон измерений: 0-14PH

Измерение температуры: 0-60 градусов

Точность: ± 0,1ph (25 градусов)

Время отклика: ≤ 1 мин

Датчик pH с разъемом BNC

XH2.54 интерфейс (3 ноги патч)

Регулировка увеличения потенциометр

Мощность индикатор светодиодный

Датчик pH (разъем BNC): 1 шт.

Схема датчика pH: 1 шт.

Аналоговый кабель: 1 шт.

Пожалуйста, используйте внешний импульсный источник питания, чтобы максимально приближать напряжение + 5,00 в, напряжение более точное, чем выше точность.
Электроды в каждой последовательной необходимости использовать стандартный буферный раствор для коррекции, для более правильного результата, температура окружающей среды at25deg или около того, чтобы наиболее известное значение PH было надежным, И его значение PH очень близко к измеренному значению времени. Если вы измеряете образцы кислоты, пожалуйста, используйте буферный раствор pH4.00 для коррекции электрода, если вы измеряете образец щелочным, используйте буферный раствор PH9.18 на электроде. Сегментная калибровка, просто чтобы получить лучшую точность.
PH электрод для измерения pH различных растворов, вам нужно использовать чистую воду, рекомендуется использовать di воду для очистки.

Используя шаг

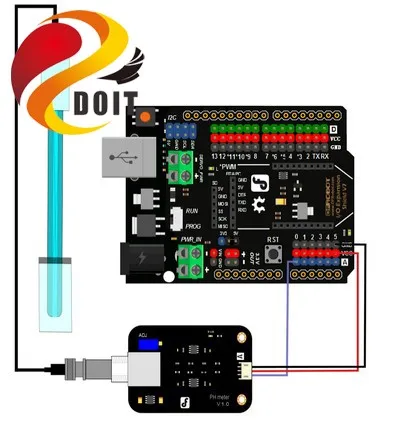

(1) Подключите оборудование в соответствии с графическим способом, а именно: электрод подключен к интерфейсной плате ph-метра BNC, И затем используйте аналоговый кабель для подключения платы pH meter к моделированию mastercontroller Arduino1 0. Для Arduino1 подстветка мастер-контроллер источника питания, вы увидеть ph-метр схема голубой светильник ярче.
(2) для главного контроллера Arduino1 код горения образца.

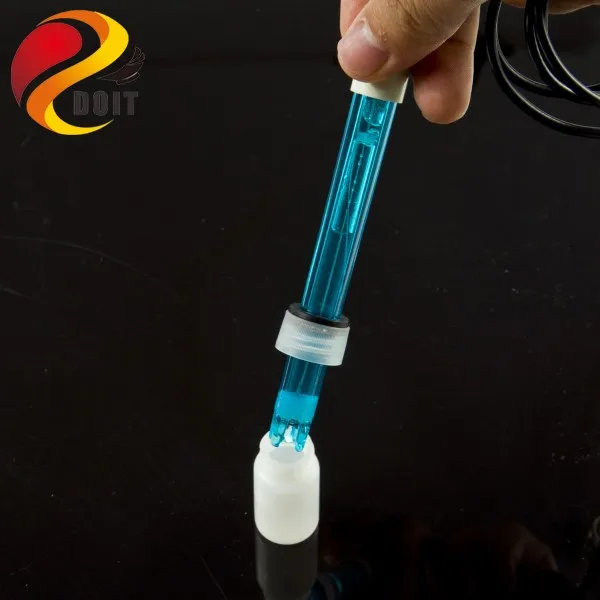

(3) ph-электрод, вставленный в значение pH 7,00 стандартного раствора, или непосредственно короткий BNC интерфейс двух входов, откройте Arduino1 IDEserial port monitor, вы можете увидеть печать из значения pH, ошибка notexceed 0,3. Запишите в этот момент значение отпечатанного, а затем comparedс 7,00, разница между офсетными изменением к программе на месте. Для печати из значение рН 6,88, например, разницу в 0,12, находится в thesample программы # определить офсетная печать до 0,00 # определить смещение 0,12.

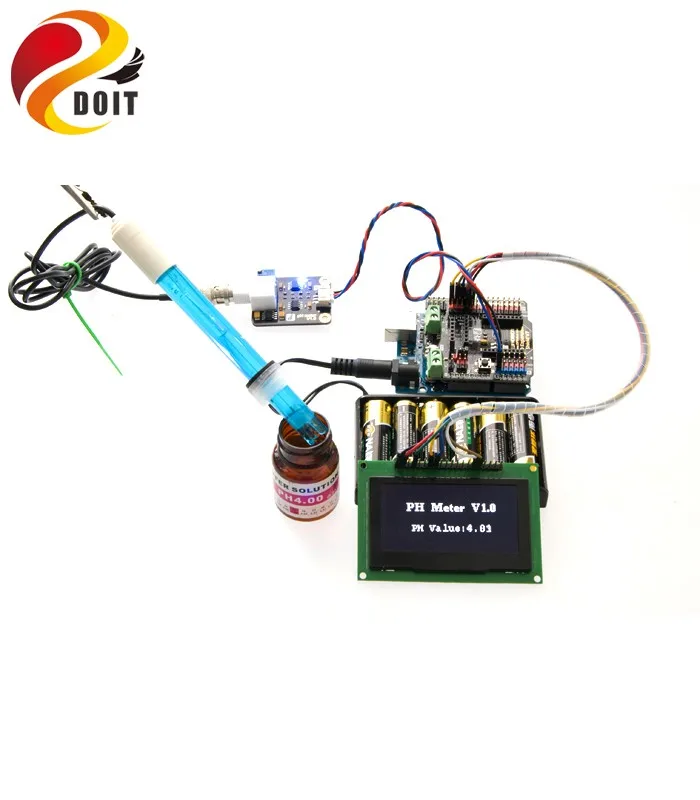

(4) Вставьте рН-электрод в значение рН 4,00 калибровочной жидкости, подождите аминоте позже, потенциометр регулировки усиления, сделайте, насколько это возможно, для распечатки pH стабильного около 4,00. Между тем, калибровка кислоты завершена, вы можете проверить pH кислотного раствора.
Примечание: другие растворы для измерения должны мыть электроды.
(5) зависит от линейной характеристики самого ph-электрода, с помощью вышеуказанной калибровки, может непосредственно измерять pH щелочного раствора, но если вы хотите получить лучшую точность, рекомендует калибровку. Щелочной период калибровки с использованием стандартного раствора рН значение 9,18, а также для регулировки потенциометра, стабильная около 9,18. После калибровки, прямо сейчас вы можете измерить pH щелочного раствора.
