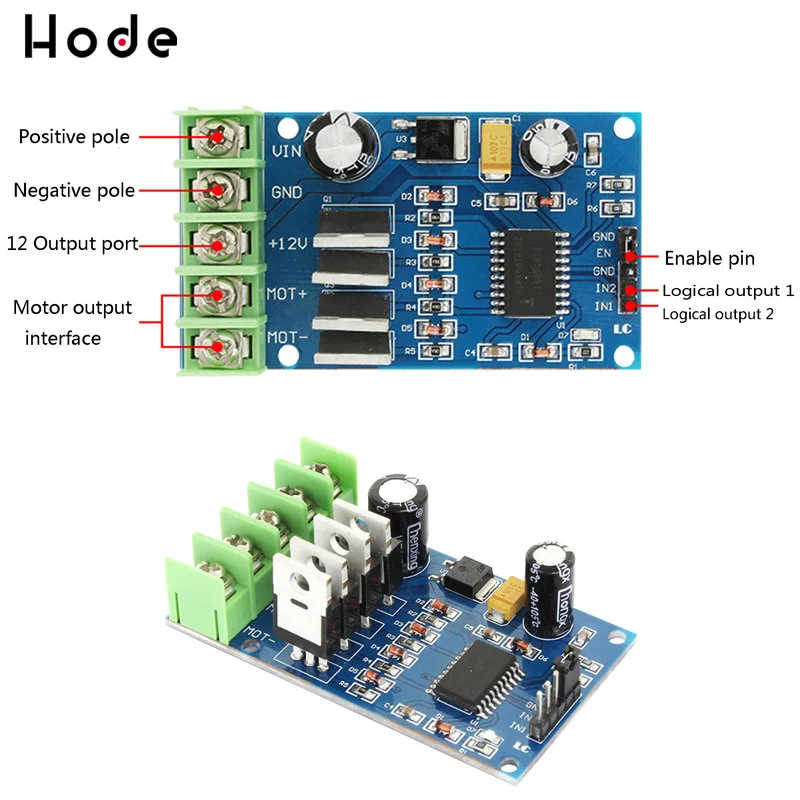

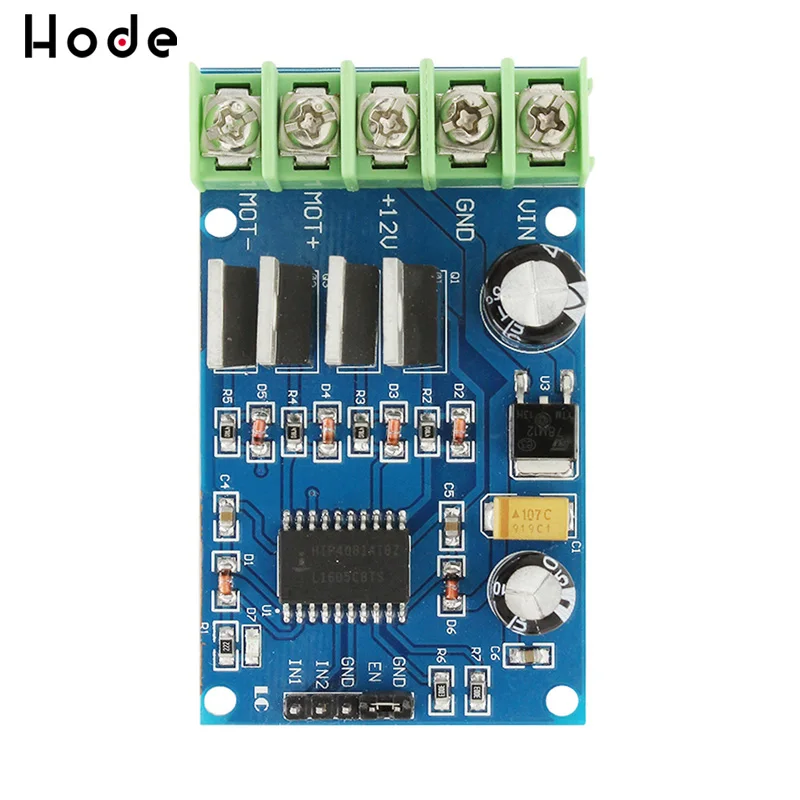

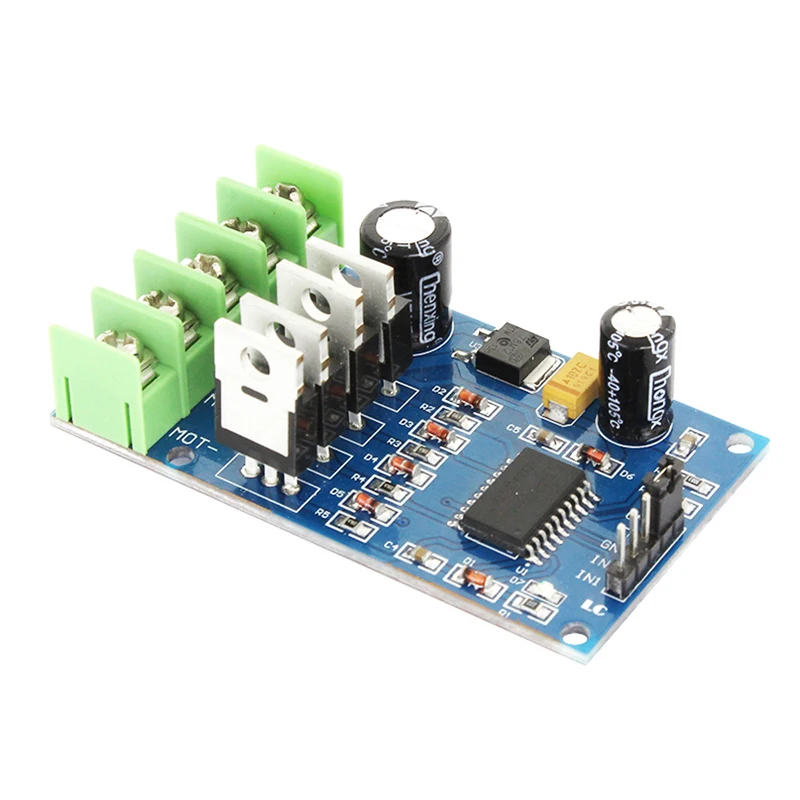

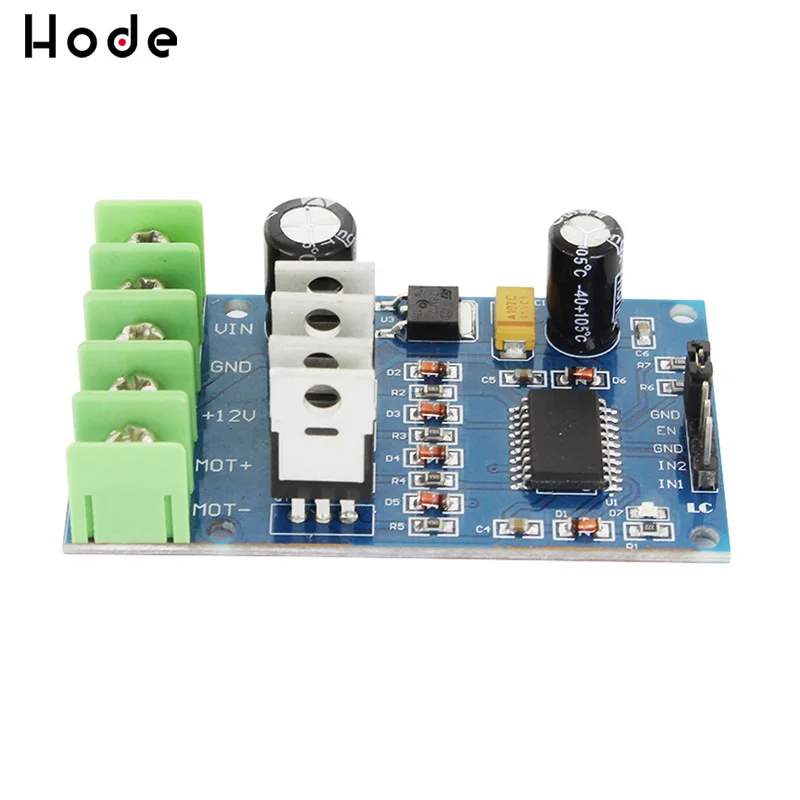

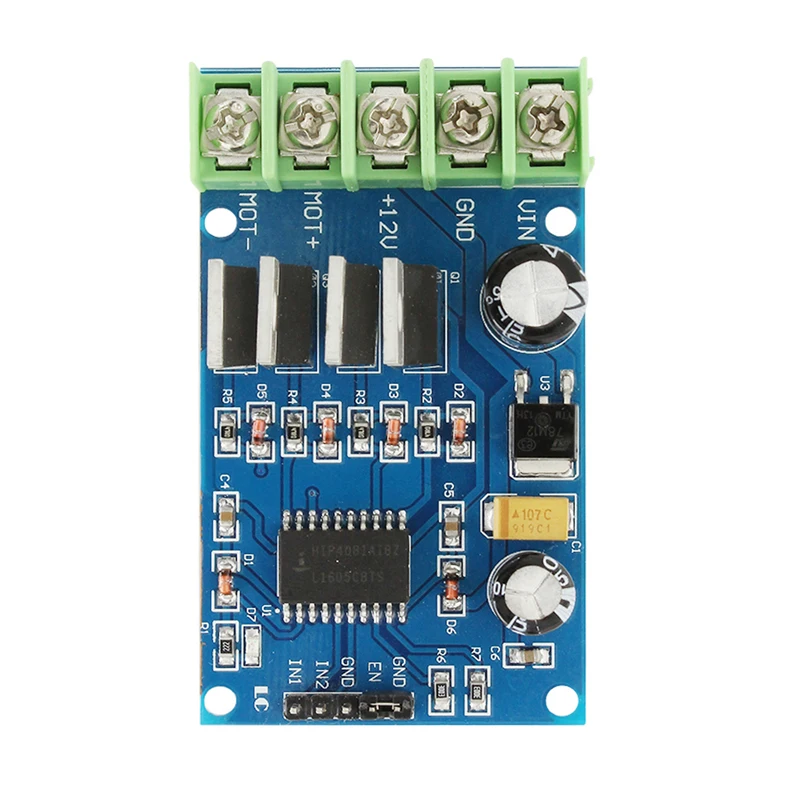

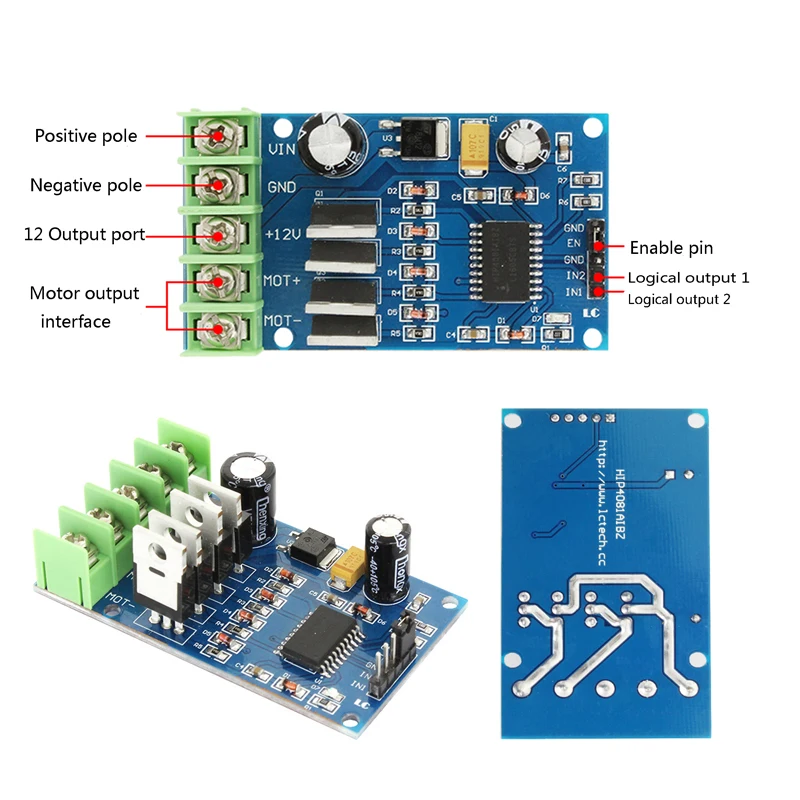

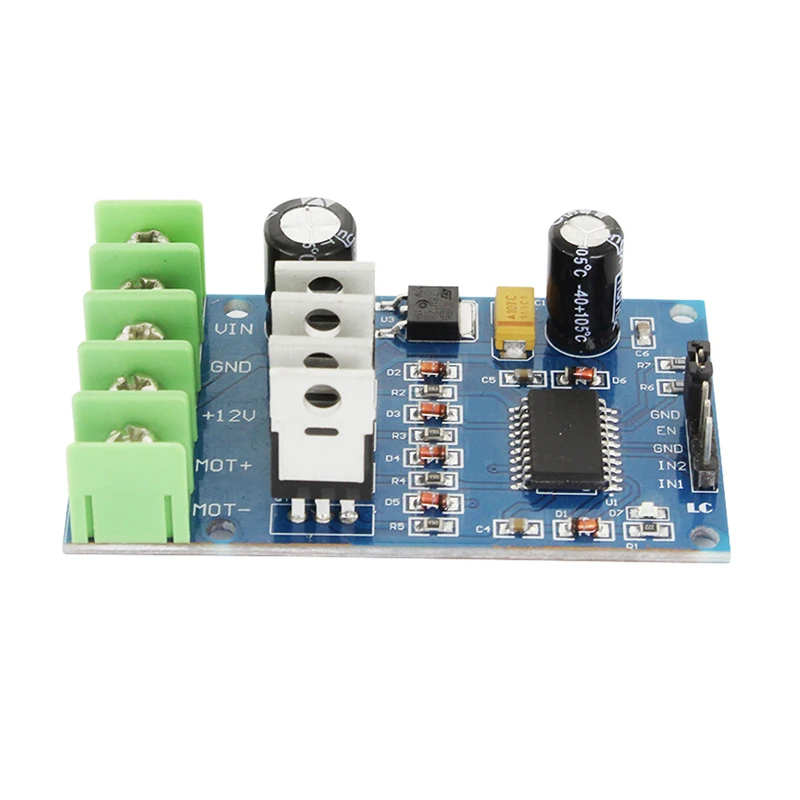

Высокомощный модуль драйвера двигателя H Bridge 170 Вт для тормозного цикла NMOS

Описание:
Модуль привода мотора мостика высокой мощности H состоит из одного мостика H и 4
Внешние трубки NMOS. Тепло небольшое, и тормоз работает хорошо.

Параметры продукта:
1. С чипом полного моста + низкое сопротивление 55V110ANMOS,
Двигатель может быть повернут вперед и назад.
2. Два входа PWM, dutycycle регулируется в 0-100%. Способность мгновенного торможения.
3. Рабочее напряжение 10-40 В, мощность ниже 170 Вт
4. Управление простое и удобное. Для управления двигателем требуются только 3 входных линии
5. Встроенный чип управления аппаратным обеспечением мертвых времен, более подходящий для частого заднего хода.
Уменьшает потерю самой трубы.

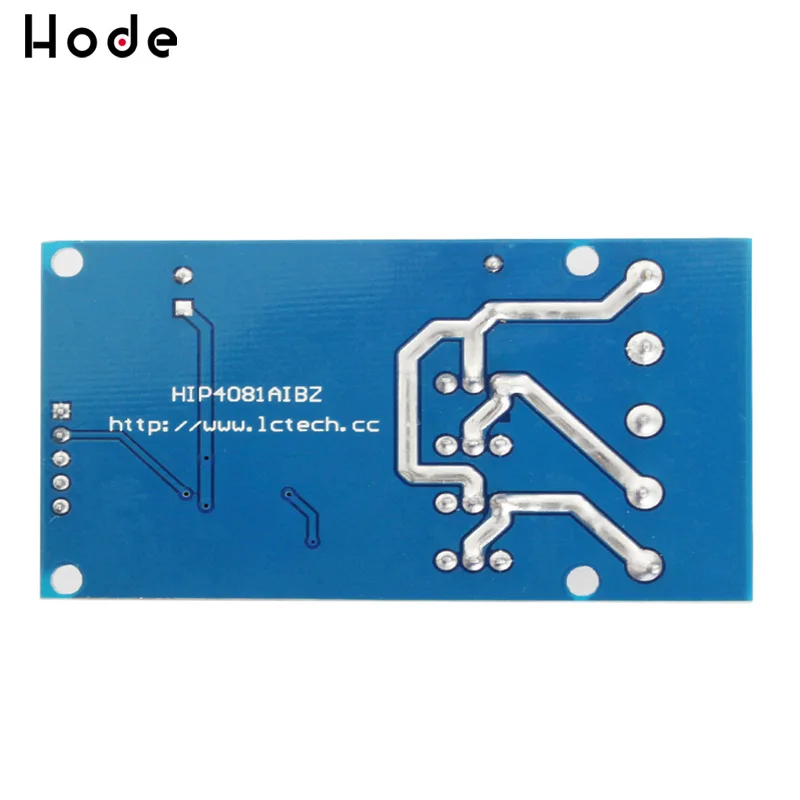

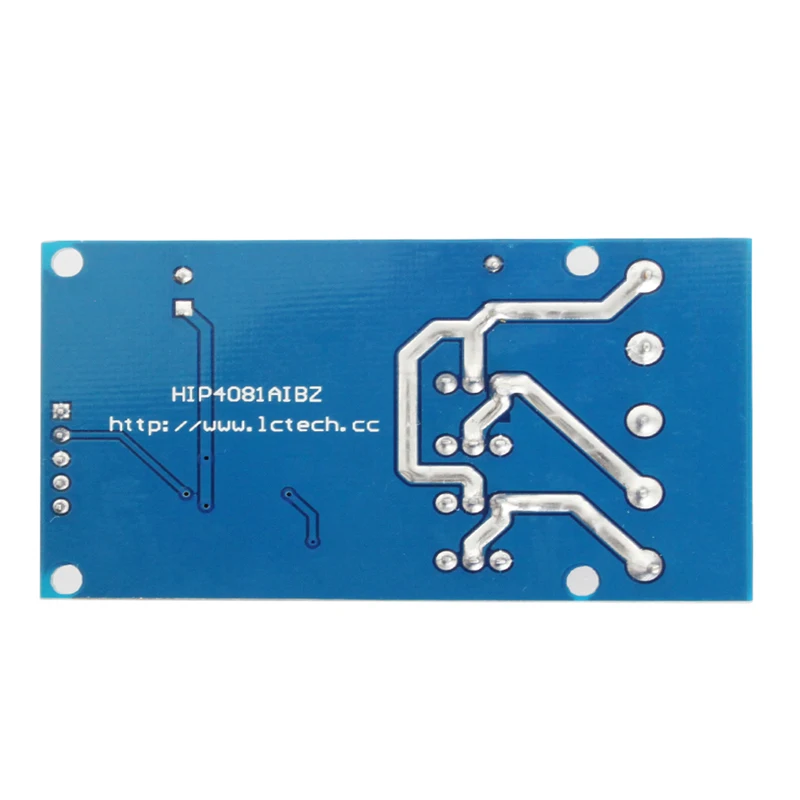

6. Оловянное покрытие на задней части модуля. Проводник может проходить через больший ток.
7. Поддержка 5 В, 3 .. 3 в логического ввода. Подходит для всех типов одноchip IO порта прямого управления.
Вы также можете контролировать положительное и отрицательное вращение двигателя с помощью аналогового входа.
8. Размер платы: 38,8*67,5 мм

Инструкции:

1. Положительный и отрицательный контроль поворота:

1 = 1; 2 = 0. Мотор с положительным поворотом.

1 = 0; 2 = 1. Двигатель имеет отрицательный поворот.

1 = 0; 2 = 0. Двигатель торможен

2. PWM контроль скорости:

1 = PWM pulse (0-100%); IN2 = 0. Регулируемая скорость поворота.

1 = 0; IN2 = PWM pulse (0-100%). Отрицательная скорость поворота регулируется.

1 = 0; 2 = 0. Двигатель торможен.

В комплект входит:

1X 170 Вт Высокая мощность H-Bridge Drive Board
