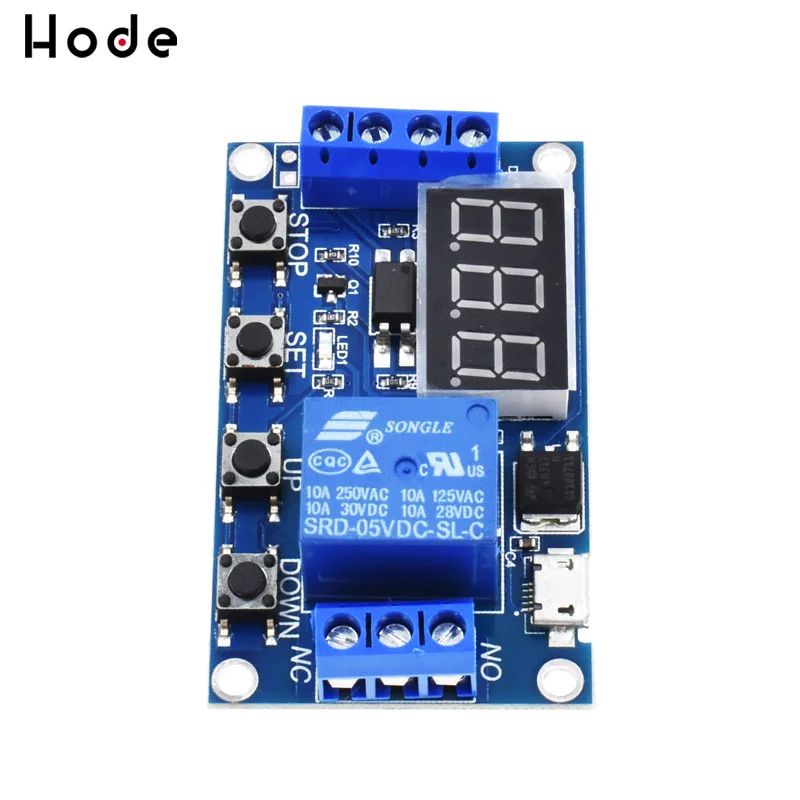

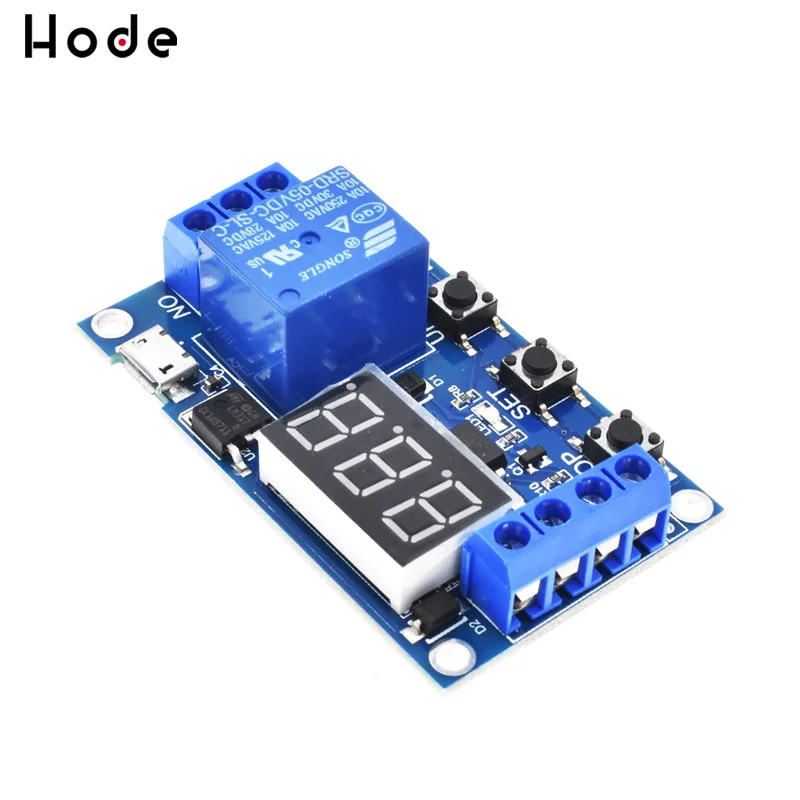

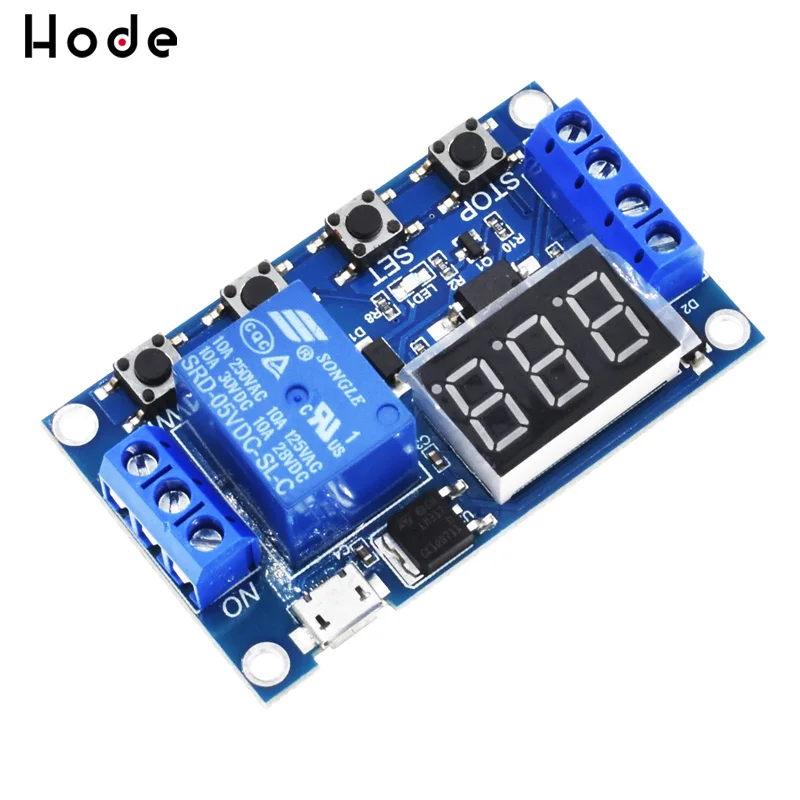

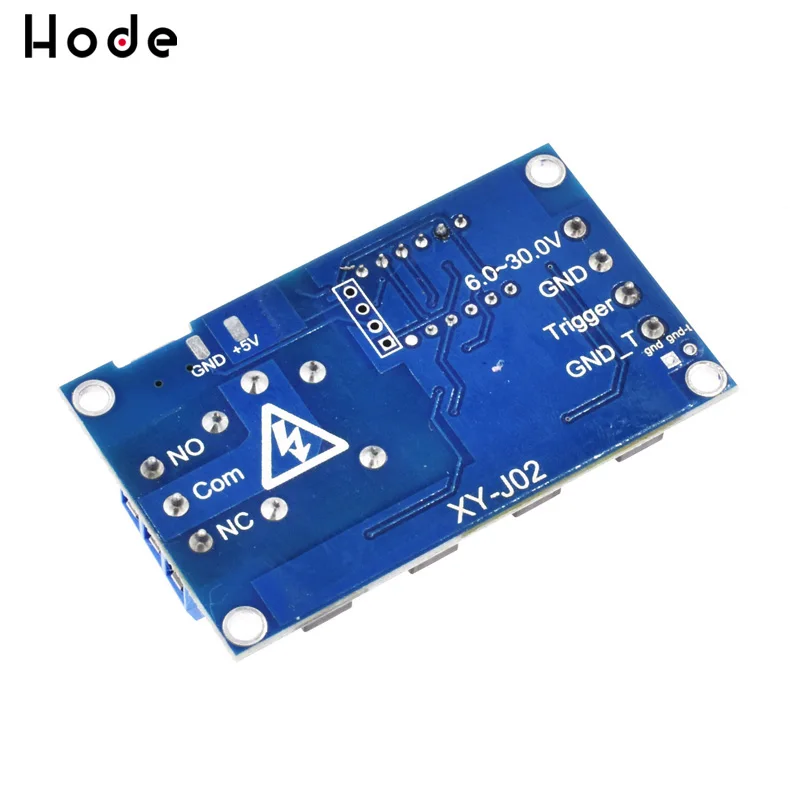

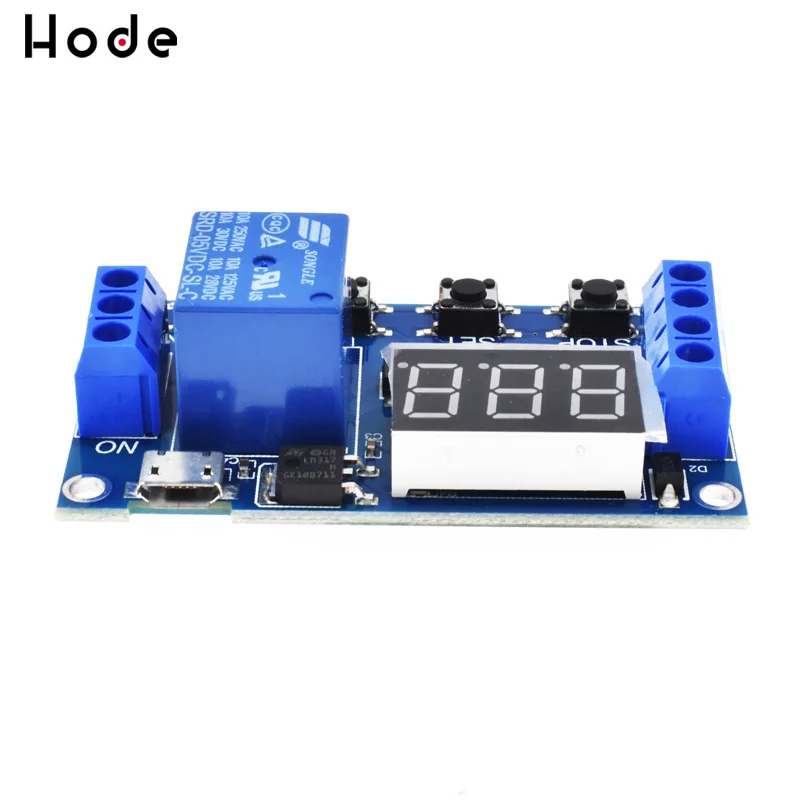

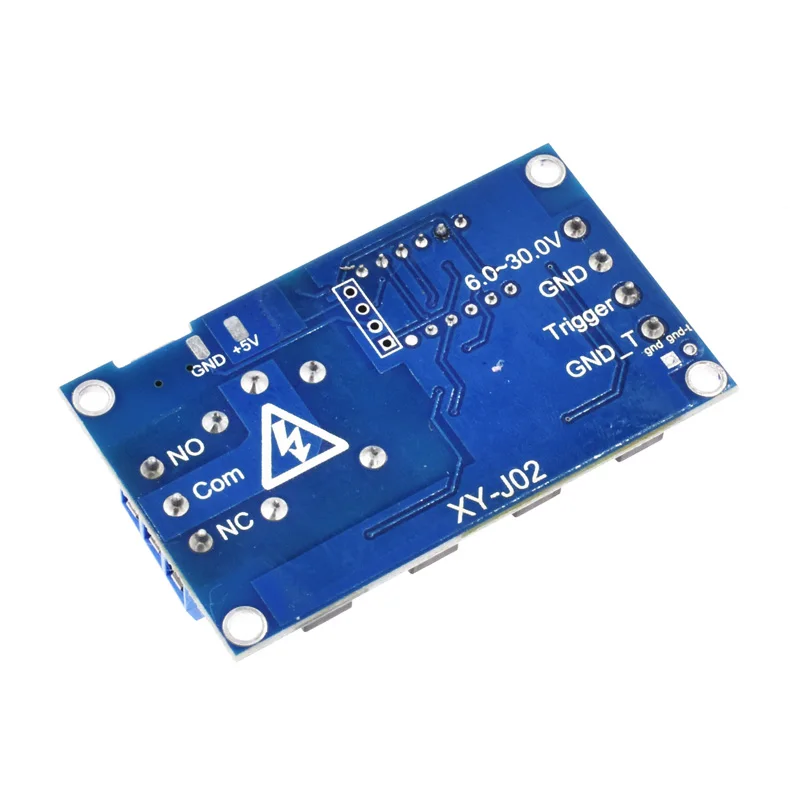

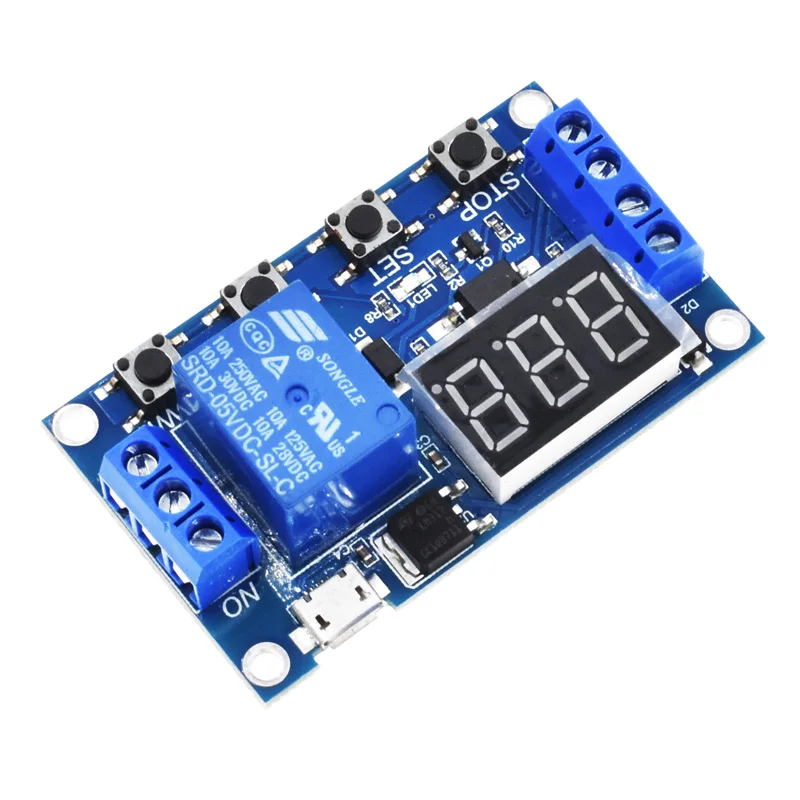

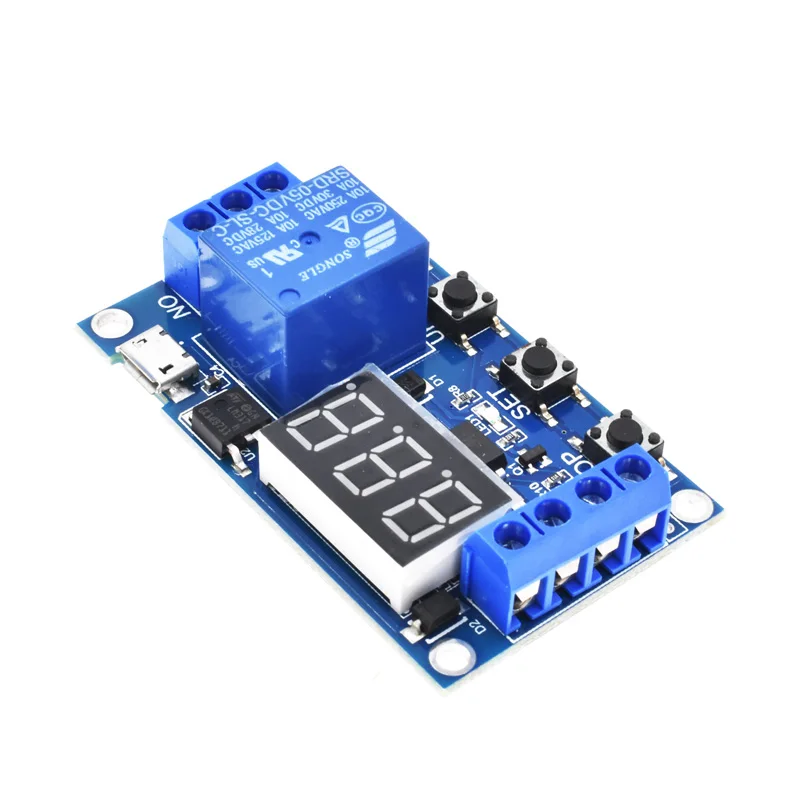

Цифровой светодиодный дисплей с микро USB 5 В|Реле| |

0,1 секунды (мин) до 999 минут (макс.) непрерывно регулируется.

Этот продукт прост в использовании, много функций, но все покупатели должны внимательно прочитать инструкции, очень полезный продукт.
Основные характеристики:
1. Широкий источник питания (6 ~ 30 в), поддерживает источник питания microUSB 5,0 В, прост в использовании;
2. Интерфейс четкий и простой, мощный, легко понять, удовлетворить почти все ваши потребности;
3. Функция аварийной остановки (кнопка «стоп»); с защитой от обратной полярности, обратная полярность не сгорит продукт.
4. Увеличить режим сна, если этот режим включен, без какой-либо операции в течение 5 минут, затем автоматически выключить монитор, любой ключ пробуждения;
5. Вы можете установить различные параметры OP, CL, LOP, которые не зависят друг от друга и автоматически сохранены;
6. После выключения модуля все параметры не теряются.
Режим работы:
P1: Триггерный сигнал, реле включено время «OP», а затем Отключено; в «OP» время, следующим образом:
P1.1: сигнал срабатывает снова, недействителен
P1.2: сигнал срабатывает снова, часы сбрасываются
P1.3: триггер сигнала снова, выключить, остановить часы;
P-2: триггер, реле выключено «CL» времени, реле на «OP» время, а затем отсоединить реле;
P3.1: Триггерный сигнал, реле включается после времени «OP», реле выключено «CL», затем рабочий цикл, если период триггерного сигнала, реле выключено, остановить часы; количество циклов ("LOP") может быть установлено.
P3.2: без сигнала запуска, реле включено в «OP» время, реле выключено «CL» время, и было Велоспорт; частота («LOP») цикл может быть установлен;
P-4: Функция удержания сигнала. Если сигнал пускового механизма отключен, реле остается включено; Когда сигнал исчезает, после времени «OP» реле; если другой сигнал во время синхронизации, время очищается;
Параметры продукта:
1: Рабочее напряжение: 6-30 в, Поддержка питания microUSB 5,0 в
2: Источник запуска: Активный-высокий (3,0 в-24 в), имеет оптомуфту изоляции, может улучшить возможности системы анти-помех (клиенты также могут коротать общую землю).
3: Выходная мощность: вы можете управлять устройством постоянного тока 30VDC 5A или 220VAC 5A.
4: тихий ток: 20 мА; Рабочий ток: 50 мА
5: Срок службы: более 10 миллионов раз; Рабочая температура:-40-85 °; Размер:
6: с изоляцией оптопары, улучшенной Защитой от помех, промышленная доска.
Специальное примечание: Релейные выходы являются пассивным контактом, просто переключателем.
Диапазон времени
0,1 секунды (мин) до 999 минут (макс.) постоянно регулируется
Как выбрать диапазон времени?
После установки параметра выбора режима на экране нажмите кнопку «стоп», чтобы выбрать диапазон времени;
XXX. Десятичная точка в месте единицы измерения, диапазон времени: от 1 секунды до 999 секунд.
XX. X Десятичная точка в десятичном месте, диапазон времени: от 0,1 до 99,9 секунд
X. X. X. Десятичная полная яркость, диапазон времени: от 1 минуты до 999 минут.
Например, вы хотите установить «OP» на 3,2 секунды, затем переместите десятичную точку на место десятилетия, цифровой дисплей 03,2
Описание параметра: «OP»-время проводимости, «CL»-время выключения, «LOP»-количество циклов (1-999 раз, «---» представляет бесконечную петлю).
Эти параметры независимы друг от друга, но разделяются каждым режимом. Например, в режиме P1.1 установите режим on-time «OP» на 5 секунд, если вы переключитесь в режим P1.2, это «OP» будет также 5 секунд.
В главном интерфейсе (display 000), короткое нажатие кнопки «SET» отобразит «OP» («CL», «LOP») и соответствующее время XXX;
Некоторые параметры только режим «OP» (например, режим P1.1, P1.2, P1.3), короткое нажатие кнопки «SET» для отображения только «OP» и соответствующего времени;
Некоторые модели имеют параметры «OP», «CL», «LOP» (например, режим P3.1, P3.2), короткое нажатие кнопки «SET» отобразит «OP» и соответствующее время, «CL» и соответствующее время, «LOP» и соответствующее количество раз;
В главном интерфейсе нажмите кнопку «SET», чтобы увидеть информацию о параметрах текущего режима, очень удобно!
Как установить параметры?
1. Сначала прочитайте инструкции, чтобы определить требуемый режим работы.
2. модуль приведен в действие, дисплей в режиме текущей работы (режим по умолчанию P1.1), затем введите основной интерфейс; нажмите кнопку «SET» в течение 2 секунд после выхода для ввода интерфейса выбора режима; короткое время, нажав кнопку «UP», «DOWN», чтобы выбрать режим (P1.1 ~ P-4).
3. выберите режим (например, P3.2), нажмите кнопку «SET», затем параметр, который будет установлен, мигает («OP» on-time, «CL» off time, циклы «LOP» («---» представляет бесконечную петлю), по «вверх», «вниз» Клавиши для регулировки значения параметра, поддержка длительного нажатия (быстрое увеличение или уменьшение) и короткого нажатия (увеличение или уменьшение одного блока); затем нажмите кнопку «стоп», чтобы выбрать положение десятичной точки, выберите диапазон времени (от 0,1 до 999 минут); Короткое нажатие на кнопку «установить» Кнопка для установки следующих параметров текущего режима процедуры, как указано выше.
4. после установки параметров нажмите кнопку «set» в течение 2 секунд, затем отпустите, имя текущего режима будет мигать один раз, а затем вернуться на главный экран, задайте параметры успеха!
Основной интерфейс: в реле не работает отображение состояния «000» (без десятичной точки), с десятичной точкой в состоянии реле.
Экран выбора режима: нажмите кнопку «SET», чтобы войти, после завершения настройки нажмите кнопку «SET», чтобы вернуться к главному экрану.
"Стоп" кнопки расширения:
Режим включения реле:
1. ВКЛ: реле позволяет проводить в режиме ON-time;
2. Выключение: реле, запрещающее проводимость, всегда закрыто;
В главном интерфейсе нажмите кнопку «стоп», чтобы переключиться между включением и выключением, ток, в котором будет мигать состояние, а затем вернуться на главный экран. (Эта функция является функцией аварийной остановки, нажмите на реле)
Режим сна:
1. Режим сна «C-L»: пять минут без какой-либо операции, цифровой дисплей автоматически выключается, программа работает как обычно;
2. "O-d" Нормальный режим: цифровой дисплей всегда открыт;
Нажмите кнопку «стоп» в течение двух секунд, а затем отпустите для переключения «C-L» и «O-d», в котором текущее состояние мигает, а затем Вернитесь на главный экран.
