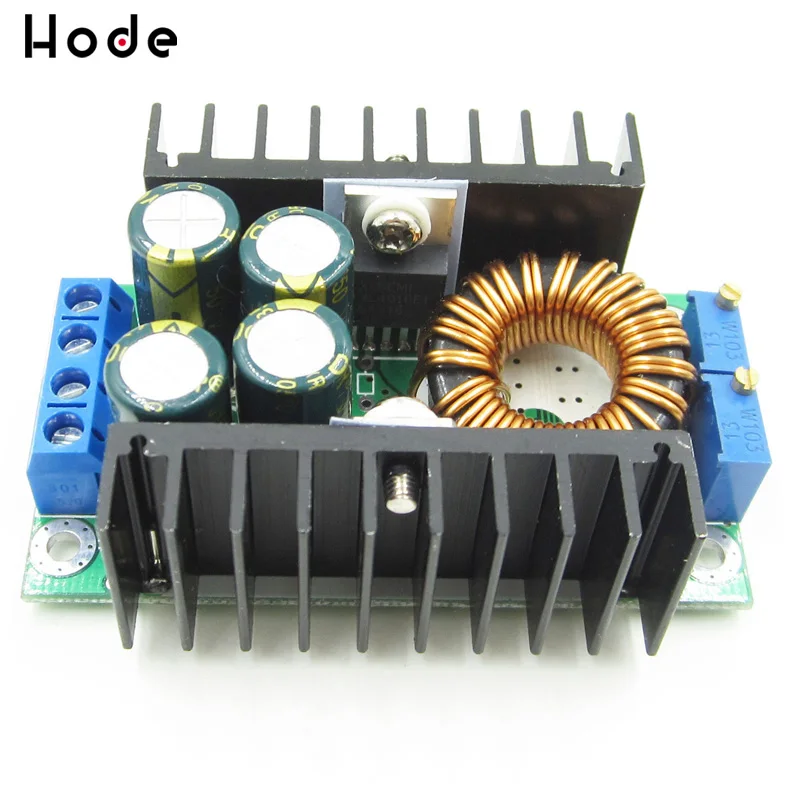

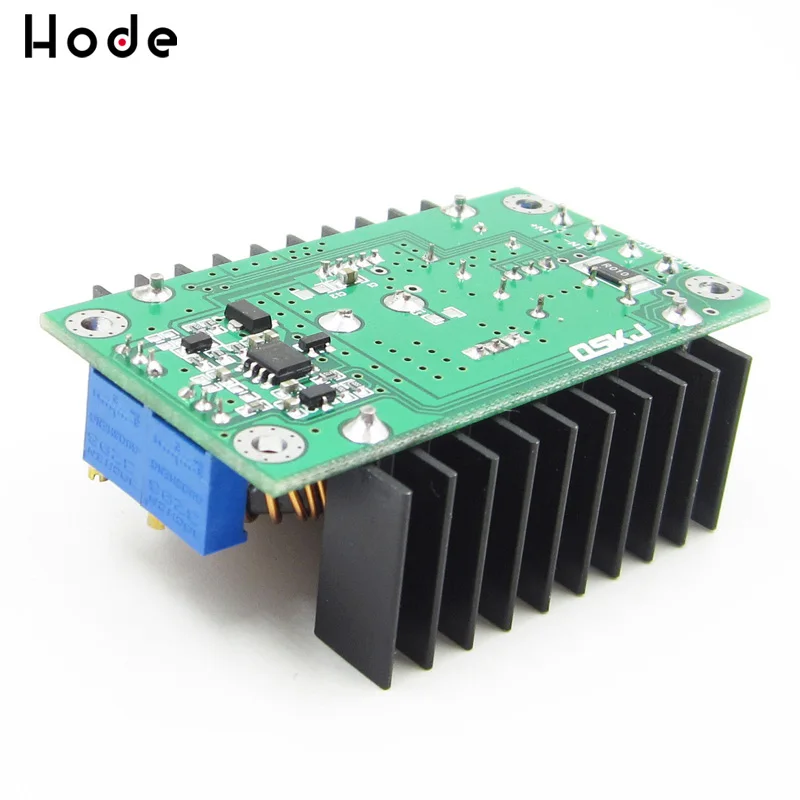

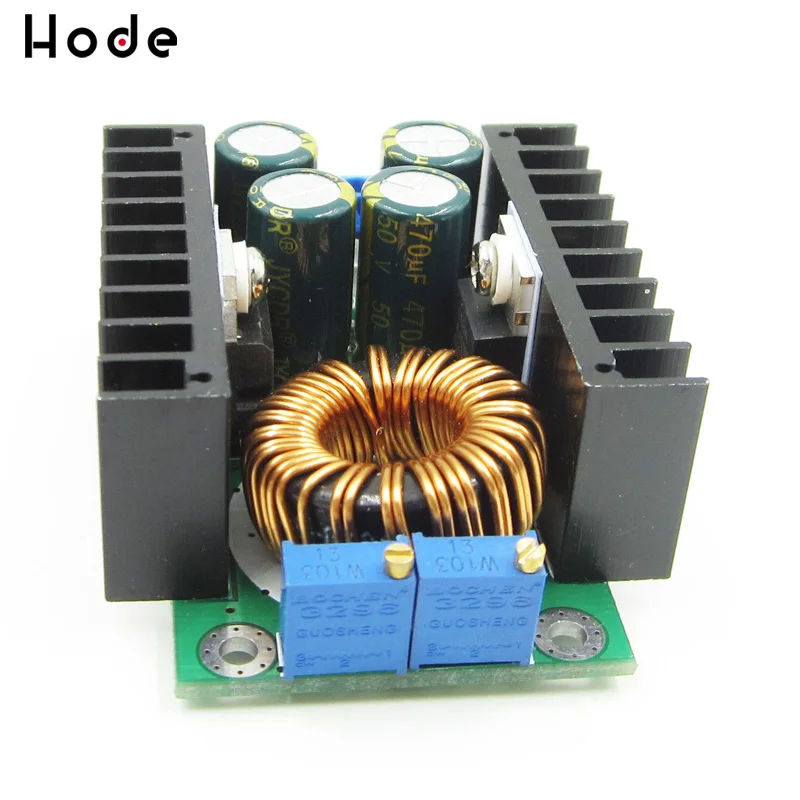

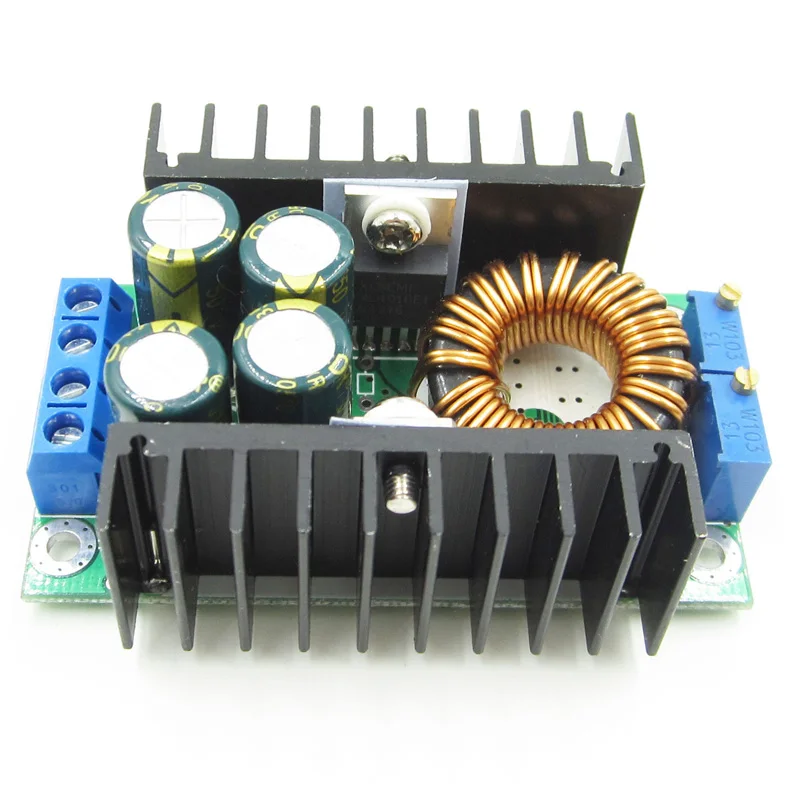

DC CC CV понижающий преобразователь вольт Шаг вниз 12V 19V 24V автомобиль ноутбук

Описание:

Особенности:
Используйте специальный эталонный IC и Высокоточный токочувствительный резистор, чтобы сделать более стабильный постоянный ток (при 20 °C до 100 °C постоянного тока 1A, температурный дрейф менее 1%). Особенно подходит для светодиодный-драйвера.
Фиксированный указатель поворота ток составляет 0,1 раз больше, чем текущее значение (при зарядке, используется для того, чтобы определить, разрядилась ли батарея полностью заряжена);
Высокий выходной ток, максимальный выходной ток может достигать 12 А.
Низкая Выходная пульсация, высокочастотный конденсатор уменьшает выходную пульсацию.
Параметры модуля:
Свойства модуля: неизолированный понижающий модуль, постоянный ток и модуль постоянного напряжения (CC CV), зарядный модуль
Входное напряжение: 7-40 в
Выход напряжение: 0,8-28 вольт постоянного тока (с плавной регулировкой)
Выходной ток: 12А (температура силовой трубки превышает 65 °C, пожалуйста, добавьте охлаждающий вентилятор)
Постоянный ток Диапазон: 0,2-12A (регулируемый)
Ток лампы поворота: значение постоянного тока * (0,1), ток лампы поворота и связь значений постоянного тока. К примеру, постоянному току 3A, Лампа сигнала поворота ток установлен в 0,1 раз постоянного тока (0,1 * 3A = 0.3A). В тех случаях, когда Отрегулируйте постоянный ток 2A, затем включите лампы ток составляет 0,1 раз постоянного тока (0,1 * 2A = 0.2A).
Указатель поворота ток крепится к 0,1 времени в этой версии (на самом деле указатель поворота текущее значение, вероятно, не очень точный), это для определения ли батарея полностью заряжена.
Выпадающее напряжение: 1 в
Выходная мощность: Максимальная мощность составляет около 300 Вт, температура трубки превышает 65 градусов, пожалуйста, добавьте вентилятор.
Эффективность преобразования: до приблизительно 93% (чем выше выходное напряжение, тем выше эффективность)
Выходная пульсация: полоса пропускания 20 м (только для справки)
Вход 24V Выход 12V 5A пульсация вокруг 50mV (исключая шума)
Рабочая температура: Промышленный класс (от-40 °C до + 85 °C)
Ток без нагрузки: типичный 20 мА (24 В Шаг вниз до 12 В)
Регулирование нагрузки: ± 1% (постоянное напряжение)
Регулирование напряжения: ± 1%
Постоянная точность и температура: фактический тест, Температура модуля меняется от 25 до 60 градусов, изменение значения постоянного тока составляет менее 5% (значение постоянного тока 5A)
Скорость динамического отклика: 5% 200uS

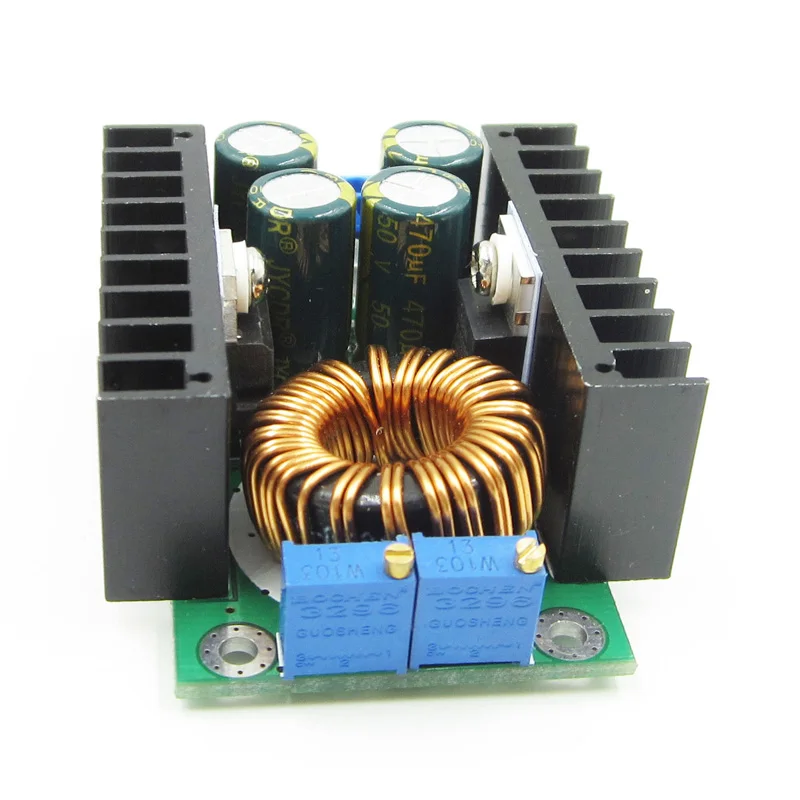

Регулировка потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение). Потенциометр близко к входному порту предназначен для регулировки напряжения (CV), потенциометр близко к выходному порту для регулировки тока (CC).
Индикатор: двойной цветной индикатор. При зарядке индикатор красный, полностью заряжен зеленый (без нагрузки зеленый).
Защита от короткого замыкания на выходе: Да, постоянный ток (установленное значение постоянного тока)
Защита от обратной полярности на входе: нет,
Выход предотвращает обратную связь: нет.

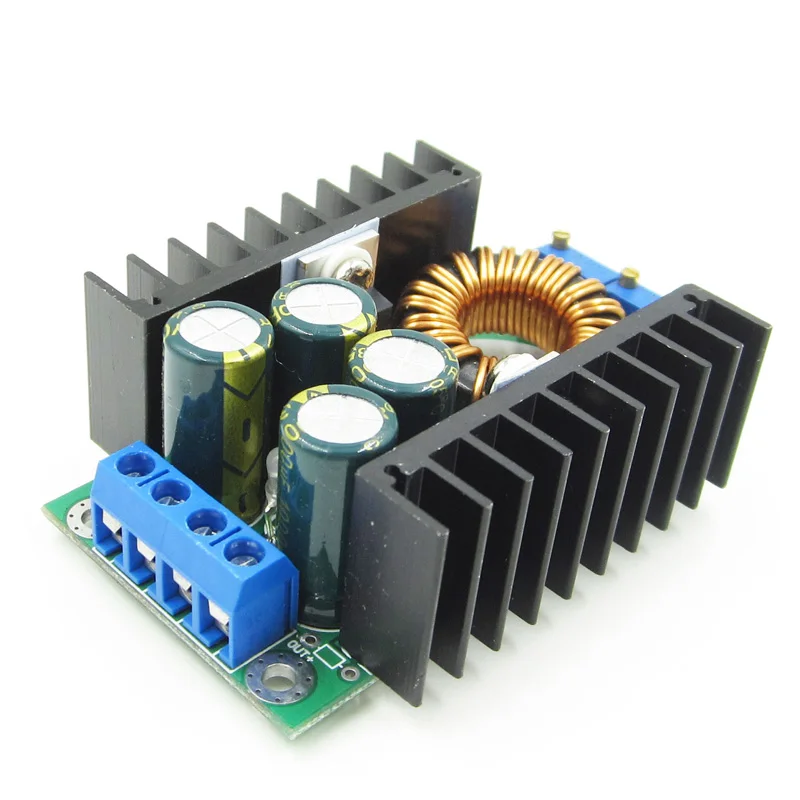

Проводка: терминал
Размер: 65 (Д) * 47 (Ш) * 23,5 (В) мм
Некоторые приложения:
Мощный светодиодный драйвер постоянного тока,
Литиевая батарея (или железная батарея) Зарядка,
6 в, 12 В, 14V, 24 вольт заряда аккумулятора,
Никель-кадмиевый никель-металл-гидридный аккумулятор (аккумулятор) Зарядка,
Солнечные панели и ветряные турбины

Зарядка аккумулятора:

Убедитесь, что батарея поплавковое напряжение и зарядный ток, которые вам нужны, входное напряжение модуля.
Отрегулируйте потенциометр постоянного напряжения, настройте выходное напряжение примерно на 5 В.
Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому значению тока зарядки.
Отрегулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;
Подключен к батарее, попробуйте зарядить.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается к батарее.)

Светодиодный привод постоянного тока:

Убедитесь, что рабочий ток и максимальное рабочее напряжение светодиодный-накопителя вам нужно.
Отрегулируйте потенциометр постоянного напряжения, настройте выходное напряжение примерно на 5 В.
Используйте мультиметр в шкале тока 10A для измерения выходного короткого замыкания и Отрегулируйте потенциометр тока, чтобы убедиться, что выходной ток соответствует ожидаемому светодиодный току.
Регулируйте потенциометр постоянного напряжения, чтобы выходное напряжение достигло максимального светодиодный рабочего напряжения.
Подключение светодиодный, тест.
(1,2,3,4 шагов для подключения входного модуля питания, выход без нагрузки не подключается светодиодный.)
