10 шт. модуль HMC5883L с компасом UAV GPS GLONASS двойной режим m8n чип дизайн freepostage UART 3 В 5

10 шт. модуль HMC5883L с компасом UAV GPS GLONASS двойной режим m8n чип дизайн freepostage UART 3 В 5

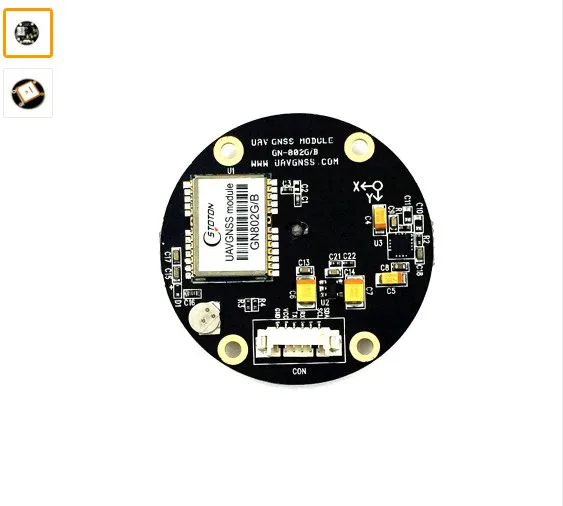

GN-802G серии UAV GPS приемник состоит из чипа, антенны и компаса

Три части. GN-802G использует новое поколение мультимодовых чипов U-blox GPS

Дизайн M7020. Превосходная производительность и высокая чувствительность. Этот модуль имеет

Высокая производительность и низкое энергопотребление преимущества. Это полный GpS

Спутниковое позиционирование приемник оборудование с полным спектром возможностей для удовлетворения

Строгие требования профессиональной ориентации и личного потребления.

Продукт может быть использован для разработки различных GPS Терминальных продуктов, таких как

Как: высокочастотная модель летного управления, беспилотные летательные аппараты, четыре или

Шестиосевой, голосовой диктор, синхронный синхронизация, измерение сельскохозяйственных угодий, автомобильная навигация,

Автомобильные системы безопасности, Мониторинг транспортных средств и другие приложения спутникового позиционирования.

2. Особенности:

Он состоит из чипа, антенны и HMC5883L компаса из трех частей. Очень легко

Для использования и отладки.

Процесс производства без свинца. Сертификация CE FCC RoHs.

Вывод данных скорость передачи данных: 9600bps (по умолчанию) [опционально: 1200,2400,4800,19200,38400,57600,115200,230400, 460800,921600]

Может быть установлен с выходной заявкой: NMEA 0183 V3.0(GGA,GSA,GSV,RMC,VTG, GLL)

Регулируемая частота обновления данных: 1 Гц-10 Гц

Встроенные устройства TCXO при температуре-40 ~ + 85 в диапазоне температур для поддержания хорошей консистенции.

Встроенный 20 дБ малошумный усилитель и фильтр с низкой потерей.

Встроенный высококачественный антенный терминал ESD Защита [TV tube], чтобы гарантировать, что ESD reac 8KV выше [воздушный разряд].

По умолчанию поддержка широкодиапазонных дифференциальных GPS систем увеличения. [S129, S137. ... WAAS satellite]

Чтобы работать вместе, чтобы поддерживать двойной режим GPS, по умолчанию поддерживает GPS

Дополнительная вспышка, в соответствии с требованиями заказчика модифицируйте статус модуля и набор данных outpu

3. Техническая поддержка

Модуль производительность

GNSS чип U-BLOX7020

Приём группа

GPS/QZSS L1 C/A

Поддержка по умолчанию: QZSS,SBAS

Скорость передачи данных

9600bps (по умолчанию) [дополнительно: 1200,2400,4800,19200,38400,57600,115200,230400 460800,921600]

Канал сигнала 56

Чувствительность

Чувствительность отслеживания:-161dBm

Чувствительность приобретения:-147dBm

Время холодного запуска 35s

Теплое время начала 35s

Горячее время начала 1s

Время запуска (A-GPS) 3s

Точность позиционирования

Удар 2,5 м CEP (автономный)

Blow 2,0 m(SBAS)

Максимальная высота 50000 м

Максимальная скорость 500 м/с

Ускорение удар 4g

Частота обновления позиции 1 Гц ~ 10 Гц

A-GPS (мульти-ГНСС помощь)

AssistNow on-line

AssistNow автономный (до 35 дней) AssistNow автономный (до 6 дней)

Протокол передачи данных интерфейса

Контакты ввода/вывода UART

Физические характеристики

Порты 6 PIN1.25 SMD терминал

Мощность питания

Напряжение питания DC 3,3 V ~ 5,0 V

Мощность потребление 50mA

Рабочая среда

Диапазон влажности от 5% до 95% без конденсации

Рабочая температура от-40 до + 85

Температура хранения от-40 до + 85

Встроенный высококачественный антенный терминал ESD Защита [TV tube], чтобы гарантировать, что ESD reac 8KV выше [воздушный разряд].

По умолчанию поддержка широкодиапазонных дифференциальных GPS систем увеличения. [S129, S137. ... WAAS спутник]

Чтобы работать вместе, чтобы поддерживать двойной режим GPS, по умолчанию поддерживает GPS

Дополнительная вспышка, в соответствии с требованиями заказчика, изменяет статус модуля и набор данных outpu.
