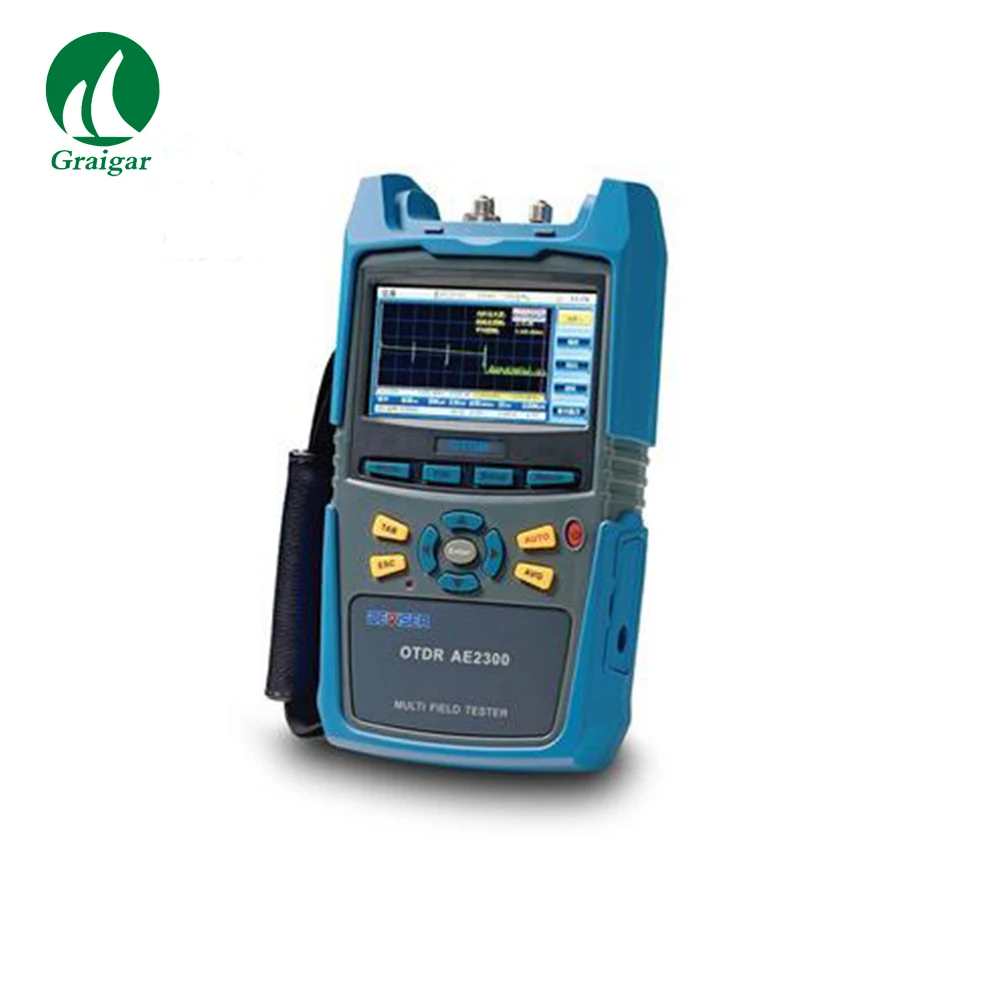

Высокопроизводительный волоконно-оптический рефлектометр AE2300 ручной OTDR |

Высокопроизводительный волоконно-оптический рефлектометр AE2300 ручной OTDR |

Динамический диапазон 32/30 дБ
Минимальная мертвая зона события <3 м
Время работы> 8 часов
Управление одной кнопкой
Соотношение производительности и цены

AE2300 Series Handheld OTDR-это высокопроизводительный многоцелевой портативный OTDR. Визуальное расположение неисправности (VFL) может помочь OTDR намного быстрее найти неисправность. AE2300-идеальное решение OTDR как для установки, так и для обслуживания.

Длина волны модели (нм) динамический диапазон события DZ (м) затухание DZ (дБ) (м)

AE2300L

1310/1550

32/30

3

<15

AE2300

1310/1550

34/32

1,5

<8

AE2300H

1310/1550

36/34

0,8

<5

AE2300P-1

1310/1550/1625

36/35/35

0,8

<5

AE2300P-2

1310/1550/1650

36/35/35

0,8

<5

AE2300P-3

1310/1550/1490

36/35/35

0,8

<5

· Высокая точность: минимальная мертвой зоны <0,8 м

· Быстрое измерение: минимальное время измерения может быть установлено до 5 секунд, и в течение 30 секунд может быть измерено волокно 100 км.

· Удобное управление: управление одной кнопкой позволяет завершить анализ результатов тестирования за один шаг, который определяет и отображает местоположение неисправности с помощью соответствующего маркера. Традиционные двойные маркеры могут указывать на характеристики затухания.

· Изысканный дизайн, идеально подходит для полевых работ: защита от вибрации, пыли, влажности, сенсорный экран 4,3 ''TFT, длительное время работы и литиевая батарея большой емкости делают AE2300 идеальным для полевых работ.

· Экономичность: в том же динамическом диапазоне AE2300 имеет самую выгодную цену среди всех инструментов.

· Длительное время работы: часы работы> 8 часов

Автодиагностика и автокоррекция

& Минус; Обнаружение оптического адаптера и защита

AE2300 запускает сигнал тревоги при обнаружении света на оптическом адаптере.

& Минус; Обнаружение подключения оптического адаптера

Предупреждение предоставляется, если оптический адаптер испачкан во избежание влияния на результат теста.

& Минус; Самокалибровка и коррекция

Функция автоматической калибровки позволяет самостоятельно калибровать прибор после использования определенного периода времени

Визуальный дефектоскоп (VFL)

Визуальный локатор высокой мощности может использоваться для определения местоположения волокна и определения точки разрыва внутри волокна.

Интерфейс (RJ45, USB)

& Минус; RJ45 дистанционное управление и обмен данными

& Минус; Передача данных через USB

& Минус; Оптический адаптер легко заменить и очистить с более низкой стоимостью

Параметры

Расстояние

3 м ~ 160 км

Ширина импульса

AE2300 : 5 нс ~ 20 мкс

AE2300H: 3ns ~ 20μs

Время измерения

Пользовательские

Неопределенность расстояния

±(1 м + 0.0005% × расстояние + разрешение выборки)

Порог потери

AE2300L/AE2300: 0,05 дБ

AE2300H/AE2300P-1/AE2300P-2: AE2300P-3 дБ

Разрешение потерь

ДБ

Разрешение расстояния

0,05 м

Линейность

0.04дб/дБ

Точки отбора проб

128000

Общие

Дисплей

4,3 ''16:9 TFT сенсорный экран

Хранение данных

> 4000

Оптический адаптер

FC/PC, SC/PC

Интерфейс

USB, RJ45

Питание

Адаптер переменного/постоянного тока, вход AC90-240V ± 10%, выход 12 В

Рабочая температура

-10 °C ~ 50 °C

Температура хранения

-40 °C ~ 85 °C

Относительная влажность

<80%

Вес

<1 кг

Батарея

Литиевая батарея; Зарядка <4 часа, время работы> 8 часов

Аксессуар

Адаптер SC/PC

1

Адаптер переменного тока

1

Краткое руководство по эксплуатации

1

Посылка сумка

1

Диск

Программное обеспечение и руководство пользователя
