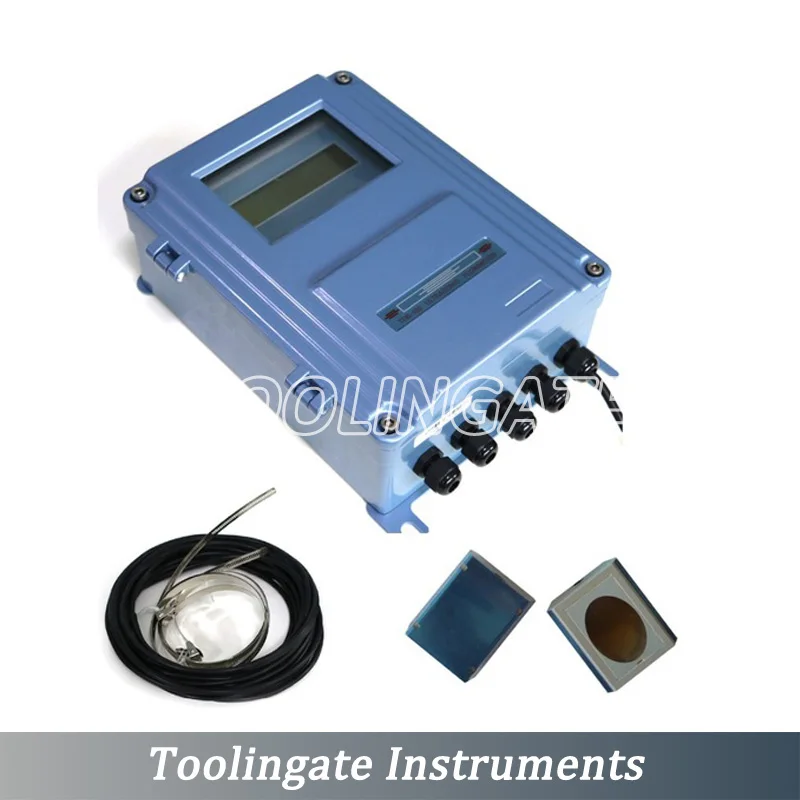

TDS 100F Цифровой ультразвуковой расходомер жидкости с датчиком M2 (DN50mm 700mm) настенные

TDS 100F Цифровой ультразвуковой расходомер жидкости с датчиком M2 (DN50mm 700mm) настенные

Teren-TDS-100F ультразвуковой расходомер с креплением на стене обеспечивает множество возможностей для точного измерения расхода жидкости снаружи трубы. Он использовал современные технологии pm ультразвуковой передачи/приема, обработки цифровых сигналов и измерения времени транспортировки. Фирменные методы отслеживания качества сигнала и самостоятельной адаптации позволяют системе оптимально адаптироваться к различным трубным материалам автоматически.

Расходомеры Teren-TDS-100F тщательно разработаны таким образом, чтобы их работа была простой и легкой. Уникальная Конструкция зажима делает установку очень простой и никаких специальных навыков или инструментов не требуется.

Из-за неинтрузивного характера технологии зажима, нет падения давления, нет движущихся частей, нет протечек, нет риска загрязнения, нет риска коррозии, не испытывает дискомфорта, даже если на зависимости.

Параметры:

Линейность

Лучше, чем plusmn1 %.

Точность

Plusmn1 % чтения со скоростью> 0,6 ft/s (0,2 м/с). Предположим, что полностью Разработанный профиль потока.

Точность повторяемости

Plusmn0.2 %.

Равных угловых скоростей

Plusmn0.03 ~ plusmn105 ft/s
(Plusmn0.01 ~ plusmn30 m/s), двунаправленный

Измерение периода

0.5s

Дисплей

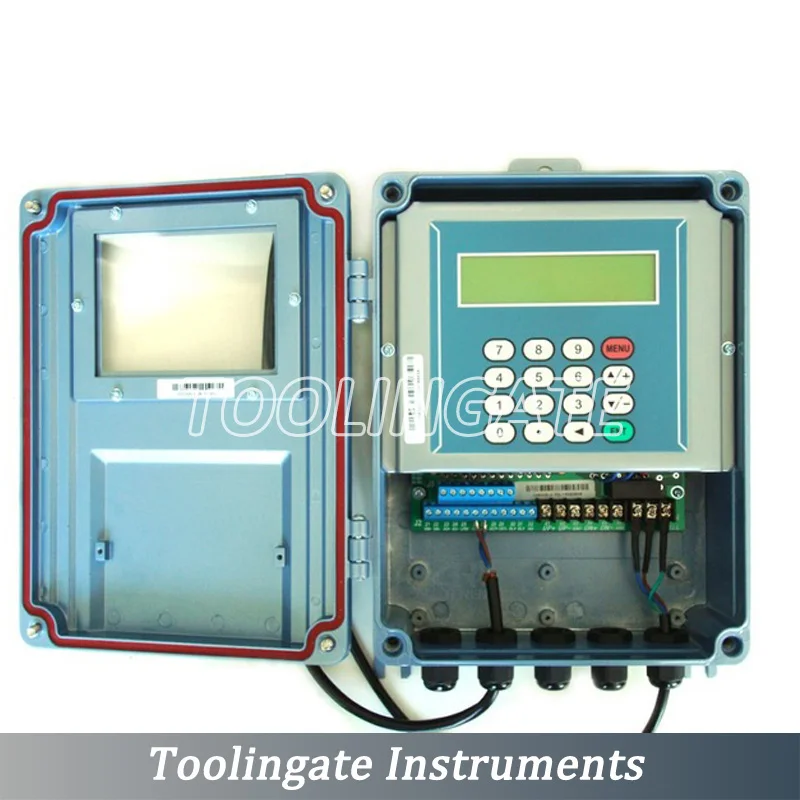

ЖК-дисплей с подсветкой. 2x20 букв.

Кнопочная панель

4x4-key мембранная клавиатура с
Тактильные отзывы

Блоки

Английский (США) или метрический.

Выходы

Аналоговый выход: 4-20 мА или 0-20 мА выходной ток. Сопротивление 0 ~ 1 кВт. Точность 0.1%. .

Изолированный OCT выход: для частотного выхода (0 ~ 9999 Гц), будильника, или totaliser импульсный выход, управление вкл/выкл, и т. Д.
Релейный выход 1A @ 125VAC или 2A @ 30VDC. Для управления вкл/выкл, будильника, тотализатора и т. Д.

Внутренняя сигнализация (зуммер): программируемый пользователь.
Внешний сигнал: сигнал тревоги может передаваться на реле или выходные терминалы OCT для управления внешним сигналом.

RS-232 последовательный порт.

Вход

5-канальный 4-20мА ток входов для сигналов, таких как температура, давление, уровень жидкости и т. Д. Точность 0.1%.
Два из пяти входных каналов подключены к клеммным блокам. Остальные три канала являются необязательными.

Корпус

Литой алюминиевый корпус.

Класс защиты: IP65 (NEMA 4X).

Размер: 9,88x7,56x3,15 (251x192x80mm3) для стандартной версии

Клещеобразный

S2-type: для размера трубы (DN15 ~ dn100 мм)

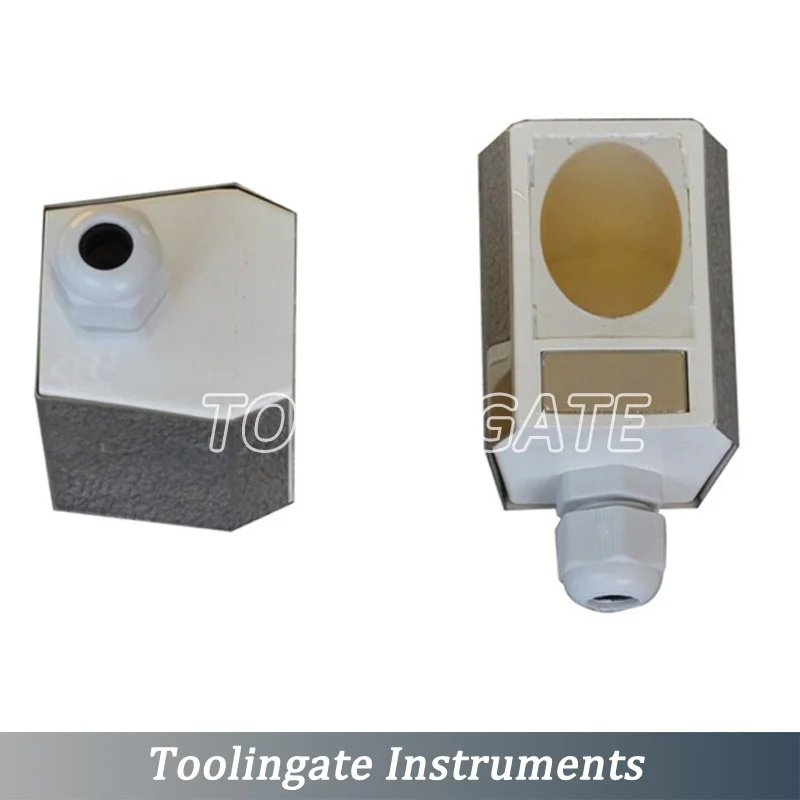

M2-type: для размера трубы (DN50 ~ dn700мм)

L2-type: для размера трубы (DN300 ~ DN6,000 мм)

Жидкий типа

Практически все широко используемые чистые жидкости.

Также могут применяться жидкости с небольшим количеством крошечных частиц. Размер частиц должен быть менее 75 мкм, концентрация частиц менее 10 000ppm.

Жидкости не должны содержать никаких или очень мелких пузырьков воздуха.

Примерами являются Охлажденная/горячая вода, морская вода, сточные воды, химические жидкости, нефть, сырая нефть, алкоголь, пиво и т. Д.

Жидкий темп

(0C - 160C) для зажимного преобразователя. Более высокие температуры могут быть установлены. Проконсультируйтесь с нами для получения помощи.

(0C - 160C) для увлажненного преобразователя.

Труба Размеры

1 ~ 240 (dn15 мм ~ DN6,000 мм).

Труба Материал

Все металлы, большинство пластмасс, стекловолокно и т. Д. Позвольте вкладыш трубы.

Кабель

Экранированный кабель преобразователя. Стандартная длина 15 (5 м). Может быть увеличен до 1640 (500 м). Свяжитесь с нами для более длинных требований к кабелю.

Мощность

Переменный ток: 240 В постоянного тока: 8 В постоянного тока ~ 36 В постоянного тока

Потребляемая мощность: < 2 Вт

Вес

Стандартная основная единица: 6,6 фунтов (3 кг)
