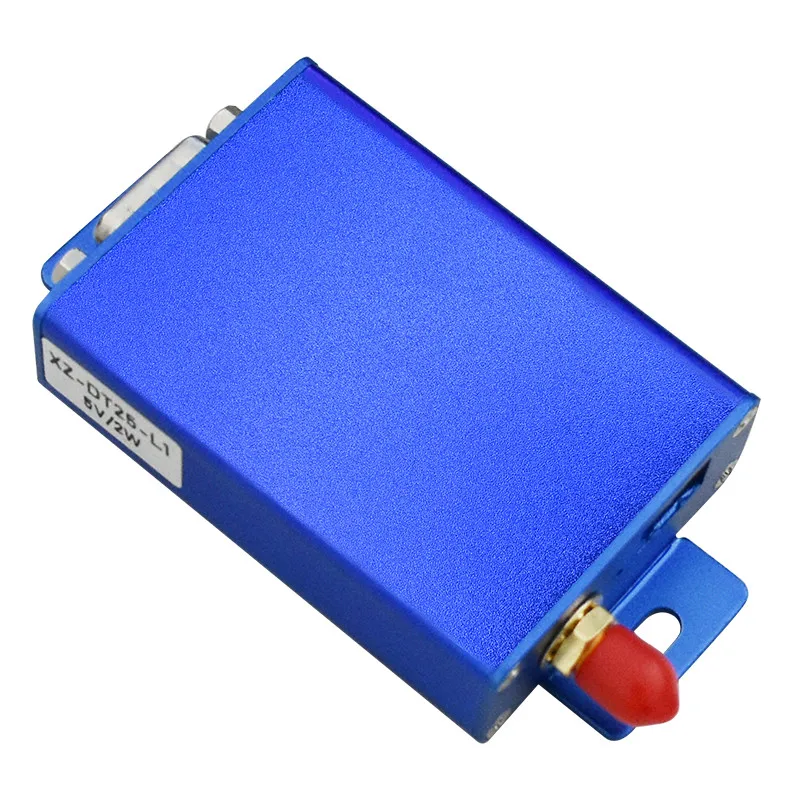

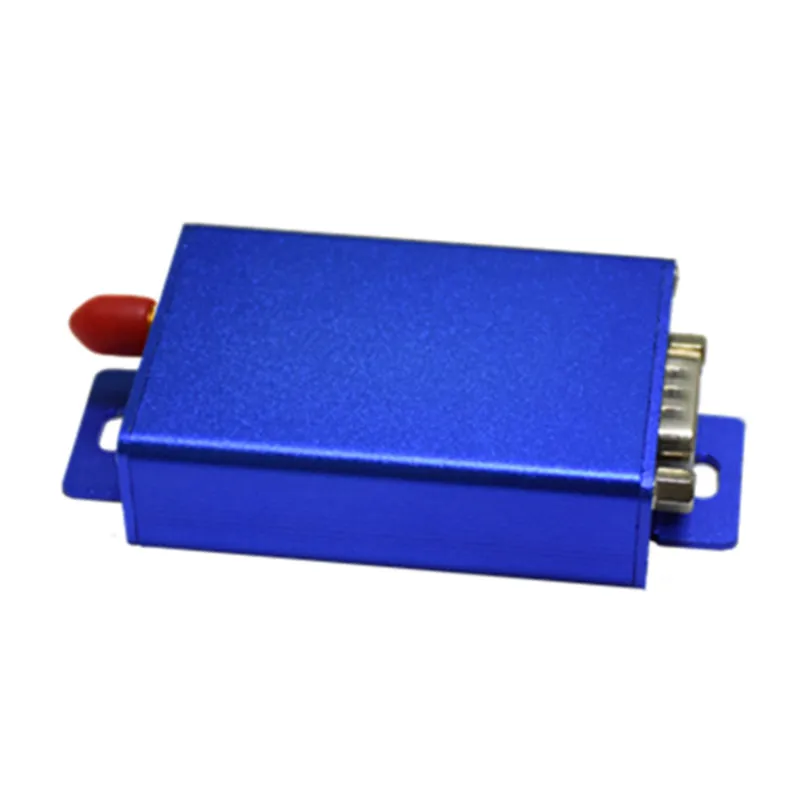

433 МГц 2 Вт rs232 uart радио модем ttl rs485 rf приемопередатчик 3 км беспроводной передачи

433 МГц 2 Вт rs232 uart радио модем ttl rs485 rf приемопередатчик 3 км беспроводной передачи

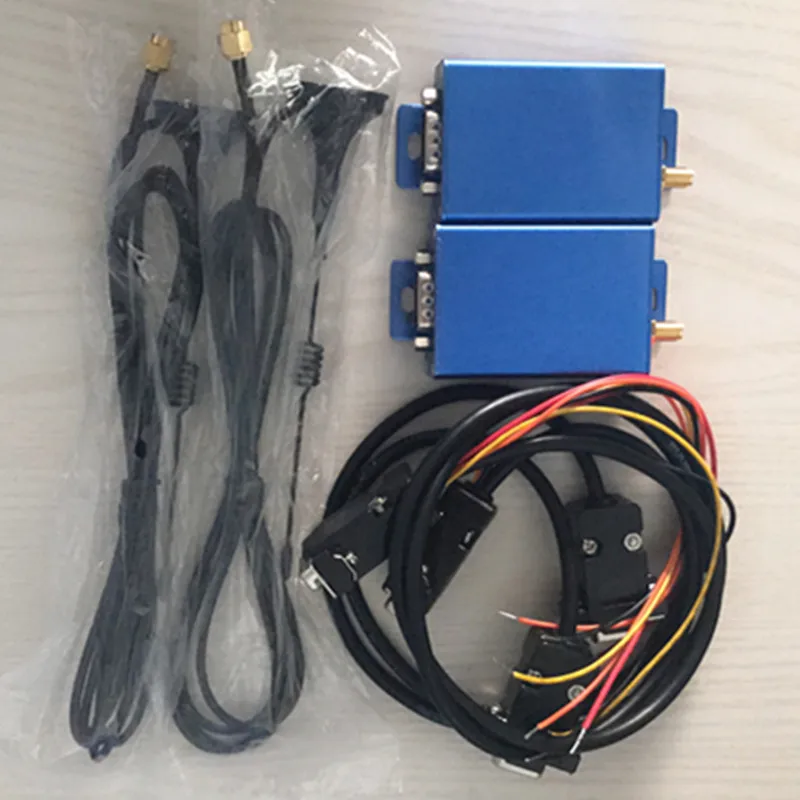

Посылка включает в себя: 4 шт. XZ-DT25-L(2 Вт) радиомодем, 4 шт. rs232 и rs485 программный кабель, 4 шт. кабель питания, 4 шт. небольшие Магнитные антенны.

1. Параметры по умолчанию установлены на заводе 433,025 МГц, RS232 и RS485,2400BPS,2 Вт, 5 в постоянного тока;

2. Если клиентам нужна другая частотаVHF(136MHZ-174MHZ,220-240MHZ)UHF(410MHZ-470MHZ) , пожалуйста скажите мне после размещения заказа;

3. Этот радиомодем также может быть интерфейсом TTL, если вам нужен TTL, пожалуйста, сообщите мне после размещения заказа;

4. Скорость передачи данных по воздуху и скорость передачи данных (последовательный) могут быть подтверждены через программное обеспечение.

5. Если требуется 12 В постоянного тока, пожалуйста, сообщите мне после размещения заказа.

Характеристики:

1) Основные характеристики

2)Технические параметры:

Частотный диапазон

136-174 МГц, 220-240 МГц, 410-470 МГц

Стабильность частоты

≤ ± 2,5ppm

Мощность передачи

2 Вт (33dBm)

Модуляция

GFSK/4GFSK

Скорость передачи данных RF

1200 ~ 115200bps

Интерфейс

RS232 и RS485(TTL по индивидуальному заказу)

Источник питания

5V @ 2A(8 ~ 36V на заводе)

Формат данных интерфейса

8E1/8N1/801

Расстояние передачи

3 км-5 км линия видимости (если антенна находится на высоте выше 2 м)

Чувствительность приема

-123dBm @ 1200bps

Полоса пропускания канала

10 кГц @ 1200bps

Рабочая температура

-40 ℃ ~ 80 ℃ (промышленный класс)

Рабочая влажность

От 10% до 90% относительной влажности, без конденсации

Ток выбросов

≤ 1,5а (максимальный выходной ток не менее 2А)

Ток приема

≤ 80 мА

Размер (Д/Ш/В)

86X45X20 мм

Вес (г)

≤ 80 г

3) Размер

4) определения контактов

Булавки

XZ-DT25-L1/2/4e

Примечание

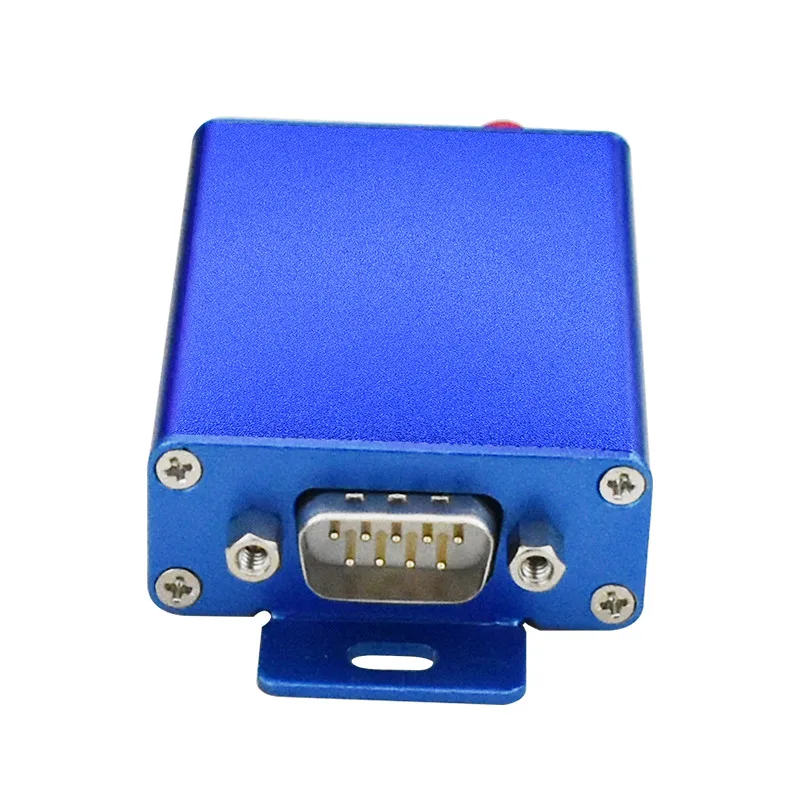

DB9 Мужской Разъем

1

VCC (+ 5 В)

5 ~ 36 В под заказ

2

RS-232/RXD

3

RS-232/TXD

4

GND

Заземление источника питания

5

AGND

Сигнал заземления

6

RS-485/A

7

RS-485/B

8

SET_EN (включить набор)

9

SQ (индикатор сигнала приема)

5)Рабочая частота

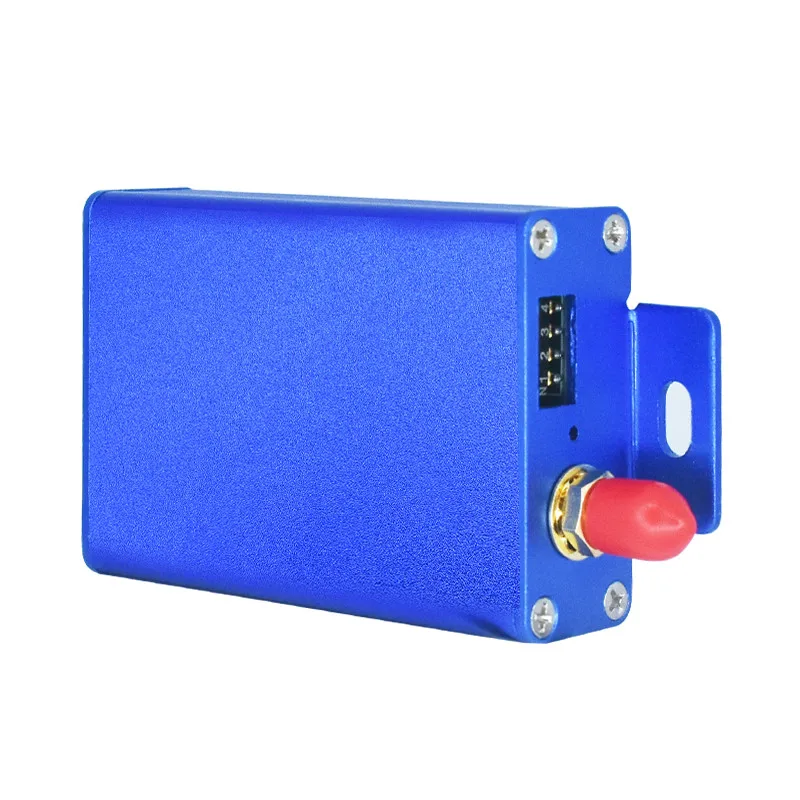

Dip-переключатель может выбрать 0-16 каналов, ch1-ch15 фиксированы, частота ch0 может быть установлена произвольно с помощью программного обеспечения и сохранения. Dip switch dials to «ON» означает «1», dials to «OFF» означает «0», 1 байт-высокий байт, 4 байта-низкий байт.

Канал (1234)

XZ-DT25-L1E

XZ-DT25-L2E

XZ-DT25-L4E

0(0000)

156,025 МГц

230,025 МГц

430,025 МГц

1(0001)

140,025 МГц

221,025 МГц

410,025 МГц

2(0010)

142,025 МГц

223,025 МГц

414,025 МГц

3(0011)

144,025 МГц

224,025 МГц

418,025 МГц

4(0100)

146,025 МГц

225,025 МГц

422,025 МГц

5(0101)

148,025 МГц

226,025 МГц

426,025 МГц

6(0110)

150,025 МГц

227,025 МГц

434,025 МГц

7(0111)

152,025 МГц

228,025 МГц

437,025 МГц

8(1000)

154,025 МГц

229,025 МГц

441,025 МГц

9(1001)

158,025 МГц

231,025 МГц

445,025 МГц

10(1010)

160,025 МГц

232,025 МГц

449,025 МГц

11(1011)

162,025 МГц

233,025 МГц

453,025 МГц

12(1100)

164,025 МГц

234,025 МГц

457,025 МГц

13(1101)

166,025 МГц

235,025 МГц

461,025 МГц

14(1110)

168,025 МГц

236,025 МГц

465,025 МГц

15(1111)

170,025 МГц

237,025 МГц

469,525 МГц

Стандартные аксессуары:

Кабель для программирования rs232 и rs485

Маленькая присоска-антенна

Инструкции по подключению:

Больше новых продуктов

7) Применение

8) Отзывы:

Мы стремимся улучшить себя с точки зрения обслуживания и качества. Мы будем очень признательны, если вы оставите нам положительный отзыв,Это будет большим ободрением для нас. Если я чем-то могу помочь, не стесняйтесь сказать мне.

Спасибо за ваше драгоценное время!

Информация о компании

Shenzhen Thingsend Communication Technology Co.,Ltd

Электронная почта: sales(at)thingsend(dot)com

Веб-сайт: www.thingsend.com/en

Контакт: Сара Юань

Skype ID:+ 86 188 2073 9215 (skype Название: Беспроводные решения-sarah yuan)

Мы являемся профессиональным производителем беспроводных датчиков, 2g 3g 4g lte GSM модем, Lora, беспроводные радиомодемы, OEM/ODM, беспроводные индивидуальные решения/системы/приложения.

Добро пожаловать, чтобы связаться с Сарой для получения дополнительной информации о беспроводном решении.
