Есть две версии настенного выключателя, пожалуйста, выберите подходящий для вас

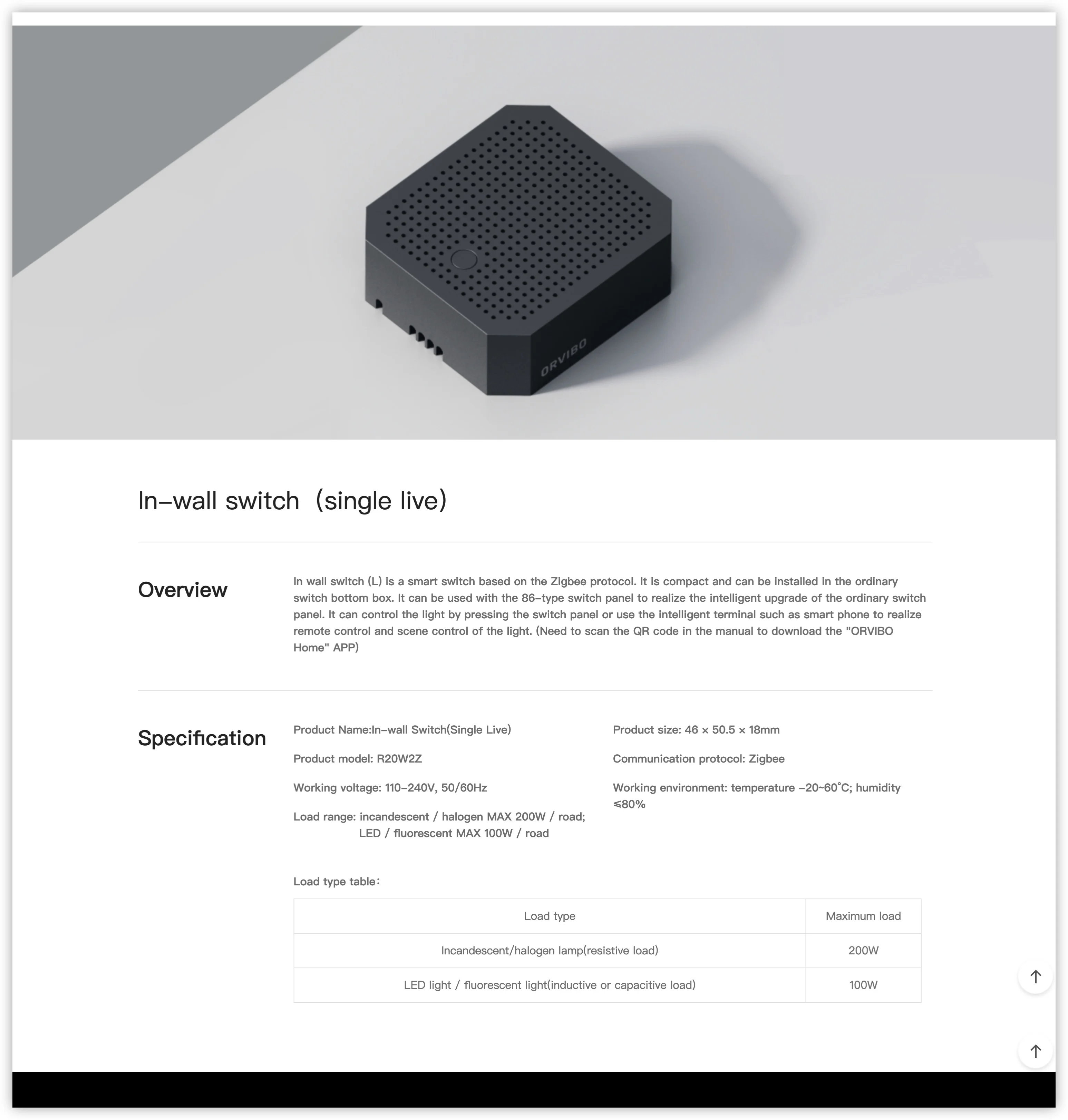

Настенный выключатель (Одножильный)

Обзор Настенный переключатель (L)-это умный переключатель на основе протокола Zigbee. Он компактный и может быть установлен в обычной нижней коробке переключателя. Его можно использовать с сенсорной панелью 86 типа для реализации интеллектуального обновления обычной панели переключателей. Он может управлять светильник, нажимая на панель переключателя или используя интеллектуальный терминал, такой как смартфон, для реализации дистанционного управления и управления сценой светильник. (Необходимо отсканировать qr-код в руководстве, чтобы загрузить приложение «ORVIBO Home») Параметры Название продукта: настенный выключатель (Одножильный) Модель продукта: R20W2Z Рабочее напряжение: 110-240 В пер. тока, 50/60 Гц Диапазон нагрузки: лампы накаливания/галогенные Макс 200 Вт/Дорога; Светодиодный/Флуоресцентный макс 100 Вт/Дорожный Размер изделия: 46 × 50,5 × 18 мм Протокол связи: Zigbee Рабочая среда: температура-20 ~ 60 °C; Влажность ≤ 80%

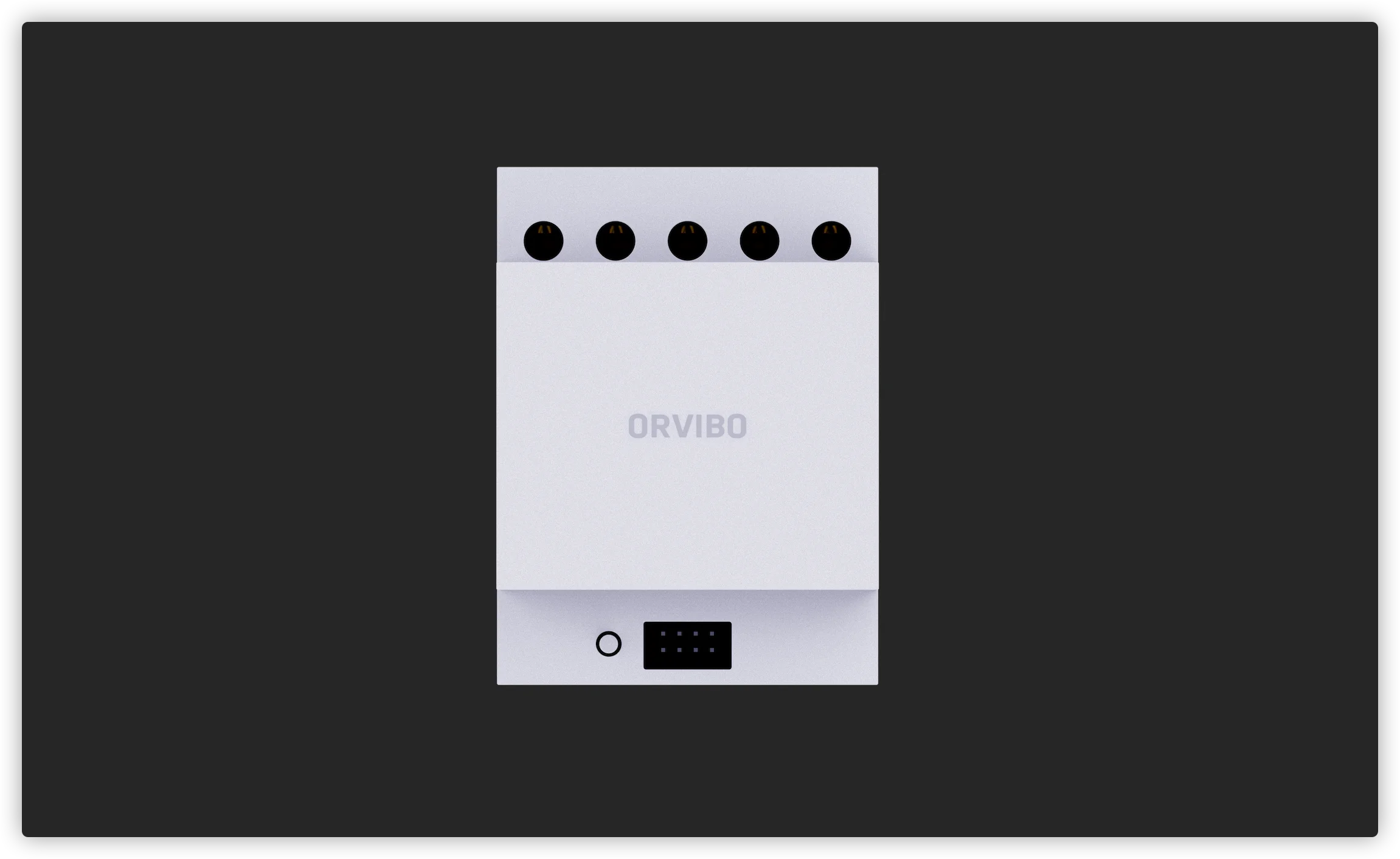

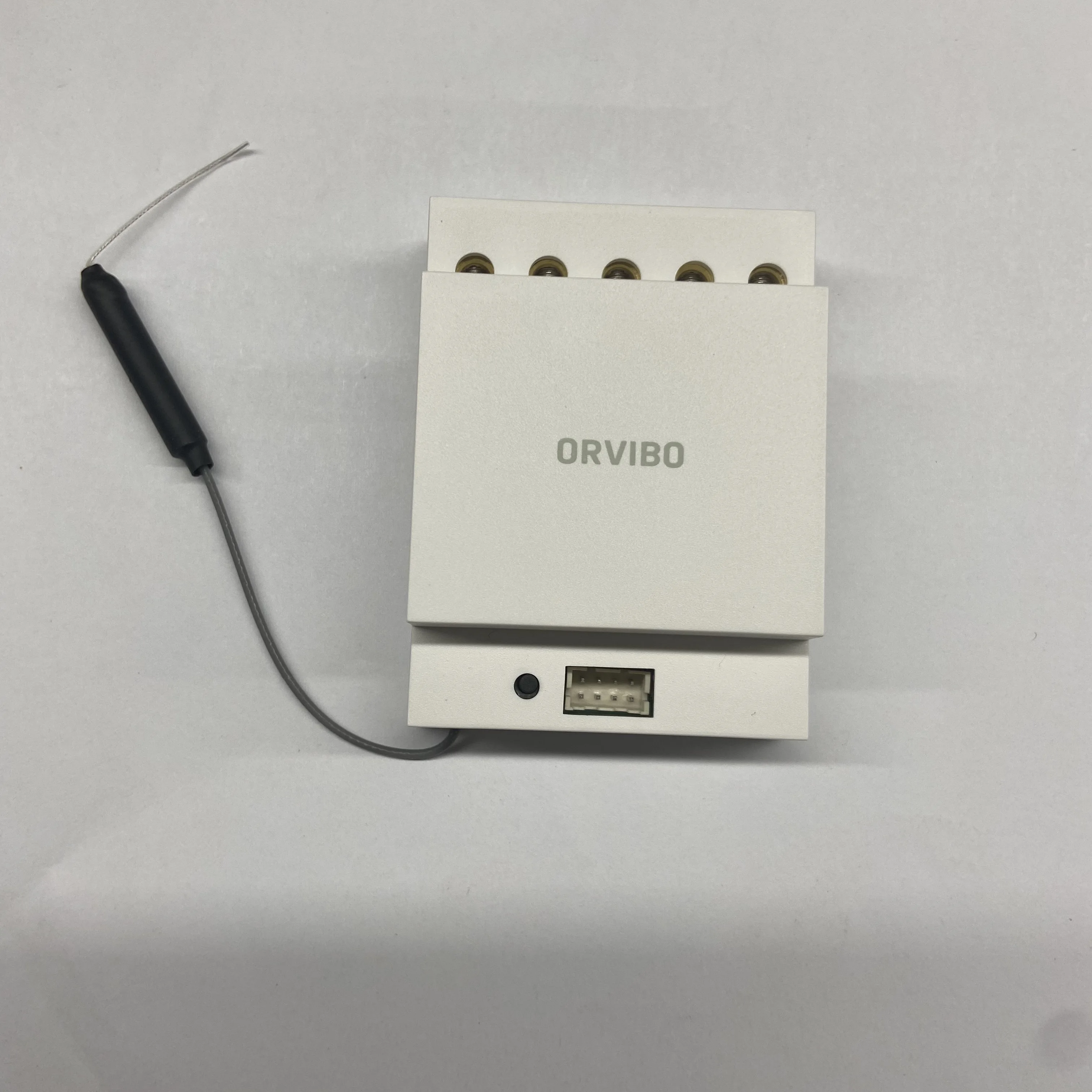

Нейтральный линейный настенный выключатель

Обзор Настенный выключатель (N + L)-это умный переключатель на основе протокола Zigbee. Он компактный и может быть установлен в обычной нижней коробке переключателя. Его можно использовать с сенсорной панелью 86 типа для реализации интеллектуального обновления обычной панели переключателей. Он может управлять светильник, нажимая на панель переключателя или используя интеллектуальный терминал, такой как смартфон, для реализации дистанционного управления и управления сценой светильник. (Необходимо отсканировать qr-код в руководстве, чтобы загрузить приложение «ORVIBO Home»)

Введение продукта

Поддерживает двухстороннее осветительное оборудование, использует технологию связи Zigbee и может легко модернизировать обычные переключатели разумно. Основные параметры продукта Модель: R30W3Z Рабочее напряжение: 110-240V ~ 50/60Hz Диапазон нагрузки: лампа накаливания/галогенная лампа/макс. 400 Вт/канальный светодиодный светильник/Флуоресцентный Основные параметры Модель продукта: R30W3Z Рабочее напряжение: 110-240V ~ 50/60Hz Диапазон нагрузки: лампа накаливания/галогенная лампа/макс. 400 Вт/канальный светодиодный светильник/люминесцентная лампа/макс. 200 Вт/канал размер продукта: 63*58*28 мм протокол связи: ZigBee Рабочая температура: -20-60 ℃, влажность ≤ % 80 Сдержанный план 1. Стандартная 86 Нижняя коробка, глубина ≥ 5 см; 2. Металлическая Нижняя коробка не может быть использована, в противном случае будет влиять беспроводной сигнал; 3. Этот продукт поддерживает только источник питания с нулевым огнем, пожалуйста, убедитесь, что нулевая линия была развернута на месте перед установкой Схема подключения А. Закажите мощность 220 В, нулевой провод b. При подключении светильник цепи, оставляем за собой светильник линии управления (каждый контбукса может контролировать до три канала d. Воздушная почта Китая схема в нижней коробке гладкая, без узлов, без лишних линий Критерии приемки Для Маркировка продукта Встроенный национальный стандарт 86 Нижняя коробка (глубина 70 мм), нижняя коробка защищены нулевой пожарный провод + 1/2/3 дорожный светильник линии управления; Скрытый переключатель скрыт в нижней коробке

Настройка и добавление устройств

1. Включение выключателя 2. Настройка типа панели переключателя Клавишный переключатель: Заводская поддержка кулисный переключатель по умолчанию Мгновенный переключатель (нажмите кнопку, чтобы закрыть и отпустить кнопку для отключения): Нажмите кнопку более 3 секунд, индикатор мигает три раза, и Тип переключателя успешно изменен. Клавишный переключатель: Нажмите кнопку более 3 секунд снова, переключитесь с мгновенного переключателя на клавишный переключатель, индикатор мигает три раза, и режим переключения успешно изменен. 3. Загрузите и установите приложение HomeMate на свой мобильный телефон и зарегистрируйте учетную запись. 4. Откройте приложение, выберите smart switch/ In wall switch (L & N) в списке продуктов, чтобы добавить продукт в приложение, и индикатор продукта выключен 5. После того, как переключатель подключается к сети, Три переключателей и 4-кнопочный сцена панель созданы на приложение; когда 4 кнопки сцены панели сцены не настроены для привязки режима сцены, кнопки по умолчанию S1 / S2 / S3 используются для управления лампами S1 / S2 / S3, S4 кнопка включения недействительна; После того, как S1 / S2 / S3 / S4 привязывается к режиму сцены, оригинальная функция управления лампами S1 / S2 / S3 по умолчанию отключена, И соответствующий режим сцены настроен вместо этого. 6. Фиксированная установка. Поместите настенный выключатель в коробку переключателей. Лучше использовать клей для фиксации 7. Фиксированная антенна. Положите антенну на сторону скрытого смарт-переключателя или на заднюю часть панели переключателя. Будьте осторожны, чтобы избежать металлической части панели переключателя, чтобы избежать воздействия на беспроводной сигнал. 8. Установите панель переключателя.

Восстановление заводских настроек

Нажмите кнопку настройки четыре раза непрерывно, затем удерживайте еще один 5s, пока светодиодный индикатор не начнет мигать, чтобы сбросить его. Нажмите кнопку снова и следуйте инструкциям пользователя, чтобы добавить ее снова.

В коробке

Настенный выключатель (L & N) × 1 Клемма × 1 Кабель × 1 Руководство пользователя × 1 Лента 3 м × 1 шт.

Инструкции по установке

1. Этот продукт питается от прямого и нейтрального источника питания, пожалуйста, запускайте живые и нейтральные провода на месте; 2. Глубина нижней коробки должна превышать 50 мм; 3. Металлический переключатель нижней коробки повлияет на сигнал zigbee. Необходимо использовать пластиковую нижнюю коробку переключателя. 4. Необходимо использовать в диапазоне мощности. 5. Нельзя использовать во влажной среде, такой как ванные комнаты. 6. Этот продукт может быть установлен только профессиональным электриком и не может работать с электричеством.

Руководство по установке

1. Выключите источник питания и используйте тестовый карандаш, чтобы подтвердить, что провод в кассете не заряжен. 2. Подключите настенный выключатель к нейтральным, живым и нагрузочным проводам отдельно. Убедитесь, что провода не подвергаются воздействию; 3. Подключите провод клеммы панели (S1/S2/S3/S4) к тому же порту проводки механического переключателя, как показано ниже.
