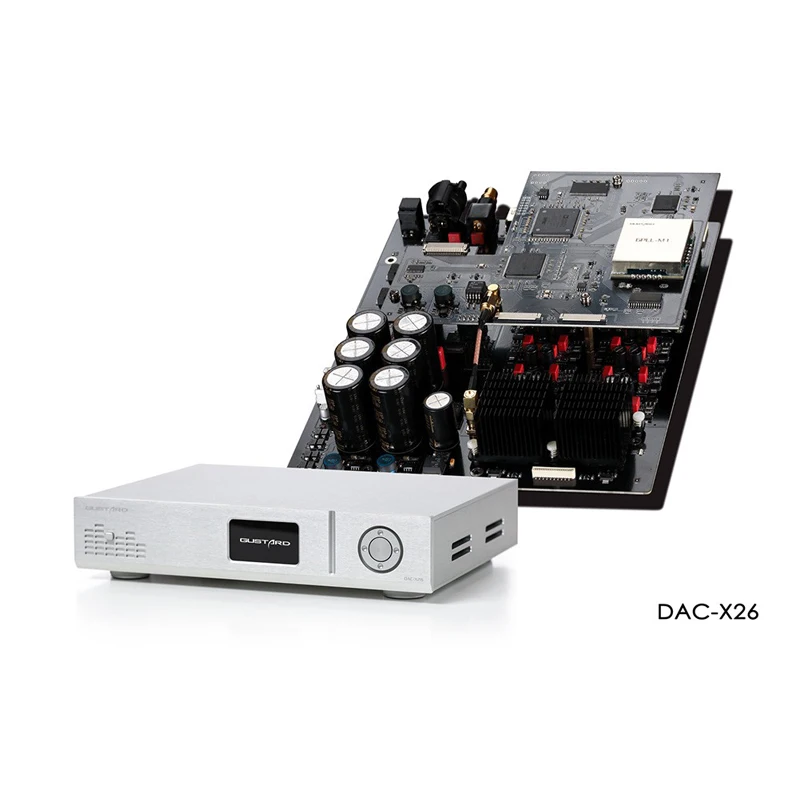

GUSTARD DAC-X26 Dual ES9038PRO DSP PLL Native Balanced декодер 115в-230в

Примечание:Комплект 1: с USB/пачкой 2: без USB

Описание товара:

X26 оснащен высокопроизводительным цифровым фильтром и GPLL-M1 высокоточным модулем с блокировкой фаз, разработанным компанией Gustard. Это делает X26 достигать нового уровня качества звука во всех линейках продуктов DAC Gustard.

Как мы все знаем, цифровые фильтры являются неотъемлемой частью современного высокопроизводительного дизайна аудиосистемы DAC. Наиболее важная цель дизайна цифровых фильтров заключается в снижении уровня шума в аудиополосе цифрового домена. Этот процесс в основном выполняет функцию перенасыщения и формирования шума на оригинальном цифровом аудиосигнале для достижения лучшего качества звука.

Современные звуковые чипы DAC обычно интегрируют функции цифрового фильтра, и их звуковая объективная производительность достигла хорошего уровня. Однако цифровой фильтр DAC on-chip ограничен различными аспектами, такими как стоимость и вычислительная мощность, и его качество звука больше не может удовлетворить наше стремление к более высокому качеству звука.

Таким образом, мы разработали наше собственное высокопроизводительное решение цифрового фильтра на аналоговом устройстве SHARC digital audio DSP платформе. Решение оснащено высокопроизводительным алгоритмом антиализационного шума, разработанным компанией Gustard, в котором используется высокоточная 64-битная арифметика с плавающей точкой при обработке некоторых ключевых цифровых сигналов. Этот алгоритм был оптимизирован для технологии ESS DACs для обеспечения высокого качества звука.

GPLL-M1 Высокоточный фазоблокированный модуль петли имеет сверхнизкий остаточный Фазовый шум, а восстановленные звуковые часы обеспечивают ультра-низкое дрожание на уровне femtosecond. Благодаря сложному алгоритму, производительность подавления дрожания превосходна, и дополнительная дрожь, введенная различными факторами, может быть легко решена;

Мастер-часы чипов ES9038 также поставляются GPLL Высокоточный фазоблокированный модуль петли. Он работает непосредственно в синхронном режиме, чтобы обойти внутренний ASRC resampling и больше не полагается на ASRC, чтобы гарантировать Производительность (нет необходимости в часах 100 M).

Технические характеристики Gustard DAC-X26:

• В X26 используется флагманский чип ES9038PRO с двумя технологией ESS для преобразования цифрового в аналоговый. Каждый канал использует отдельный чип ES9038Pro, и каждый канал полностью независимый источник питания и заземление для лучшей производительности.

• X26 использует GPLL-M1 Высокоточный фазоблокированный модуль петли с ультра-низким остаточным фазовым шумом, и восстановленные звуковые часы могут достигать уровня femtosecond сверхнизкого дрожания. Благодаря сложному алгоритму, производительность подавления дрожания превосходна, и дополнительная дрожь, введенная различными факторами, может быть легко решена;

• Обработка звукового цифрового сигнала X26 осуществляется с помощью аналогового устройства SHARC digital audio DSP, оснащенного фирменным высокопроизводительным антиализующим алгоритмом шума Gustard, который использует высокоточный 64-битный алгоритм с плавающей точкой для обработки некоторых ключевых цифровых сигналов. Этот алгоритм был оптимизирован для технологии ESS DACs для обеспечения высокого качества звука;

• X26 использует Программируемый логический чип CPLD, который оснащен самостоятельно разработанными многолетними пользовательскими цифровыми логическими функциями Gustard, включая управление часами, Цифровое формирование 2-го PLL, декодирование DOP, переключатель PCM/DSD depop и другие Эксклюзивные технологии, которые закладывают прочную основу для отличного качества звука.

• X26 использует два высококачественных тороидальных трансформатора для питания цифровых и аналоговых схем, что обеспечивает полный независимый источник питания без взаимных помех;

• Аналоговая схема X26 использует собственную полностью сбалансированную архитектуру без однократного/дифференциального преобразования для полного сбалансированного и одноконечного выхода;

• Аналоговая схема LPF X26 использует самостоятельно разработанную дискретную схему, и Параметры каждого этапа цепи были тщательно отрегулированы для достижения лучшей рабочей точки;

• X26 поддерживает 0 дБ ~-90 дБ, в общей сложности 90 передач цифрового объема, с включенным пультом дистанционного управления высокого качества, чтобы легко регулировать громкость;

• Все Цифровые входы X26 поддерживают DSD:

IIS: DSD64, DSD128, DSD256, DSD512;

SPDIF, AES/EBU: DSD64, DSD128 (режим DOP)

Оптика: DSD64 (режим DOP);

USB: DSD64, DSD128, DSD256, DSD512 (только для DSD);

• X26 оснащен тремя алгоритмами цифрового фильтра, разработанными Gustard, и также может быть включен.

PCM: яркий (рекомендуется)/композитный/нежный;

DSD: 47 K/50 K/60 K/70 K;

Режим NOS: (может использоваться только частота дискретизации 176,4 кГц и выше), NOS (без перенапряжения) не выполняет цифровое переключение, прямое цифровое-аналоговое преобразование оригинального цифрового аудиосигнала. Этот режим рекомендуется для использования с аудио-проигрывателем, таким как HQplayer, с его собственной функцией oversampling digital filter;

• X26's USB цифровой Аудио интерфейс модуль использует технологии ESS USB аудио решение, до PCM768K DSD512;

• Яркость экрана X26 регулируется и автоматически запоминается через 10 секунд без работы. После включения, он будет автоматически поддерживать настройки до последнего выключения питания, и гуманизированный контроль работы;

• Модель X26 имеет корпус из матового алюминия с дополнительными цветами, включая серебристый (матовый белый) и черный;

• Размер шасси X26: ширина 330 * Глубина 260 * высота 65 мм (за исключением выступающих частей);

• Размер упаковки X26: длина 420 * ширина 360 * высота 175 мм;

• X26 Вес упаковки: 7 кг;

• Режим питания переменного тока X26 может быть вручную переключен между 110/115 в и 220/230 в;

• X26 XLR определение интерфейса: стандарт США (1 заземление, 2 горячих, 3 холодных).

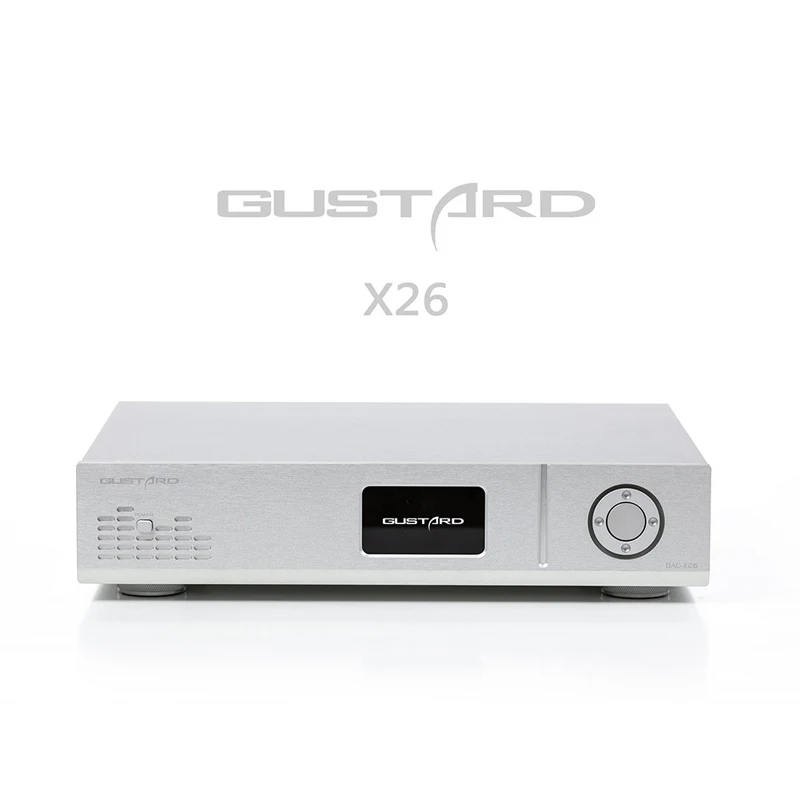

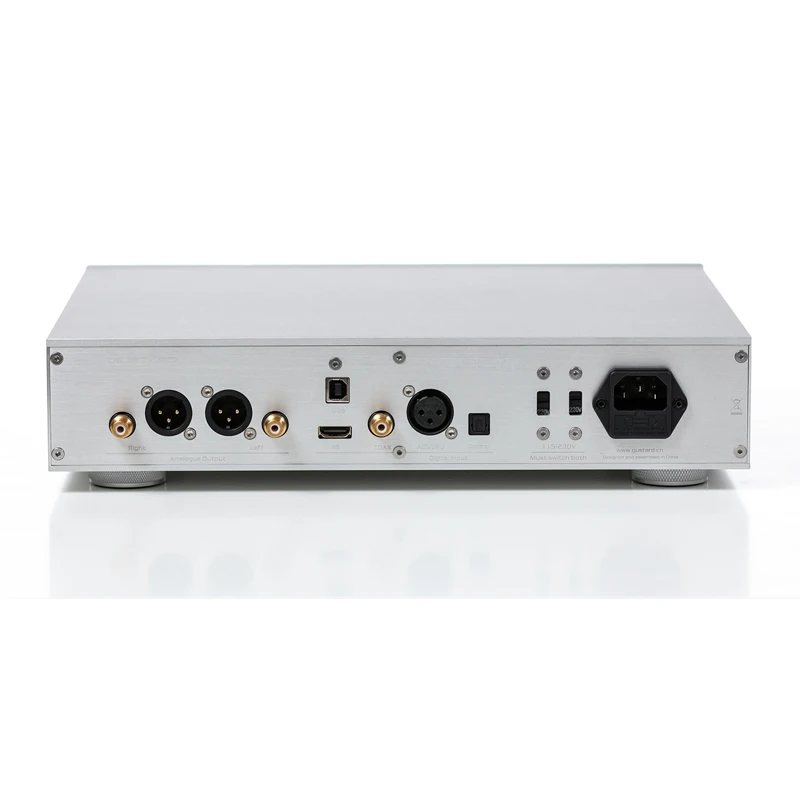

Gustard DAC-X26 реальный снимок:

Строгий дизайн, разумная планировка, хорошее качество изготовления и твердые материалы

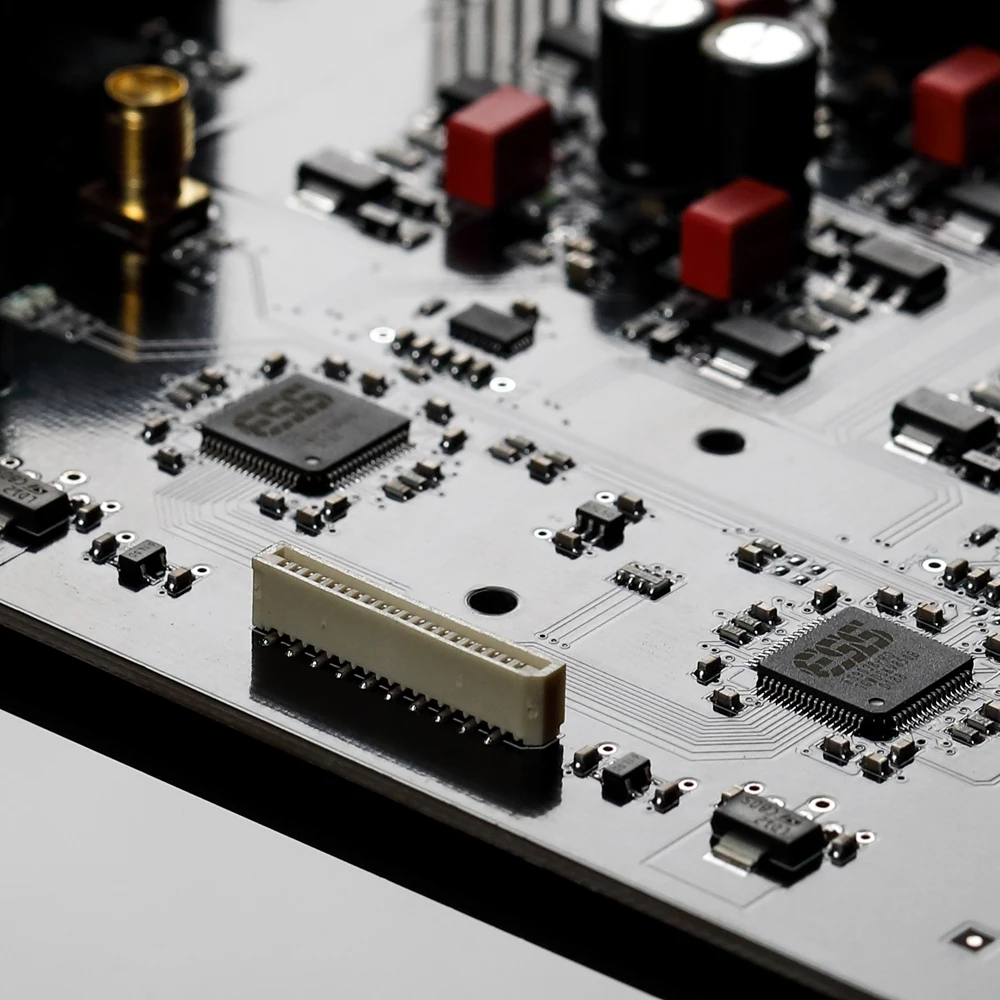

В X26 используется флагманский аудиочип ES9038PRO с двумя технологией ESS для преобразования цифрового в аналоговый. Каждый канал использует отдельный чип ES9038Pro, и каждый канал полностью независимый источник питания и заземление для лучшей производительности.

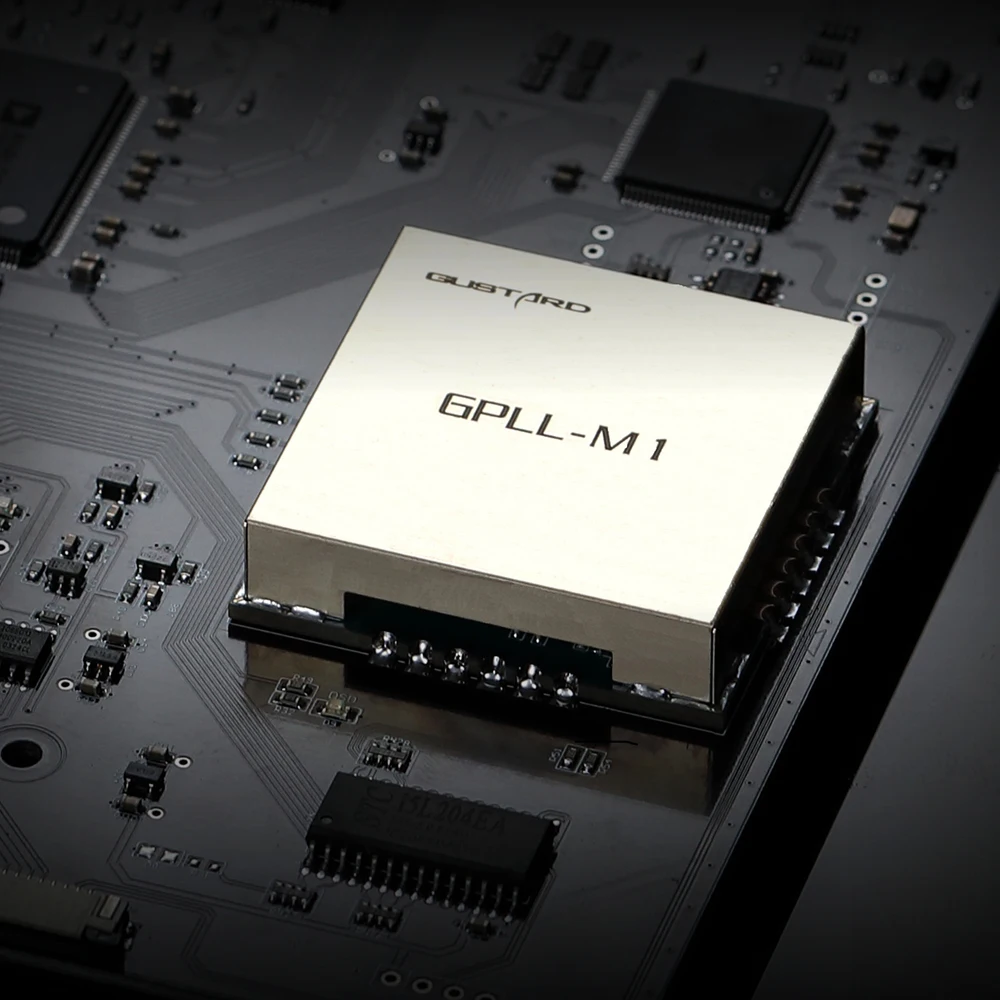

GPLL-M1 Высокоточный фазоблокированный модуль петли имеет сверхнизкий остаточный Фазовый шум, а восстановленные звуковые часы обеспечивают ультра-низкое дрожание на уровне femtosecond. Благодаря сложному алгоритму, производительность подавления дрожания превосходна, и дополнительная дрожь, введенная различными факторами, может быть легко решена;

Мастер-часы чипов ES9038 также поставляются GPLL Высокоточный фазоблокированный модуль петли. Он работает непосредственно в синхронном режиме, чтобы обойти внутренний ASRC resampling и больше не полагается на ASRC, чтобы гарантировать Производительность (нет необходимости в часах 100 M).

Как мы все знаем, цифровые фильтры являются неотъемлемой частью современного высокопроизводительного дизайна аудиосистемы DAC. Наиболее важная цель дизайна цифровых фильтров заключается в снижении уровня шума в аудиополосе цифрового домена. Этот процесс в основном выполняет функцию перенасыщения и формирования шума на оригинальном цифровом аудиосигнале для достижения лучшего качества звука.

Современные звуковые чипы DAC обычно интегрируют функции цифрового фильтра, и их звуковая объективная производительность достигла хорошего уровня. Однако цифровой фильтр DAC on-chip ограничен различными аспектами, такими как стоимость и вычислительная мощность, и его качество звука больше не может удовлетворить наше стремление к более высокому качеству звука.

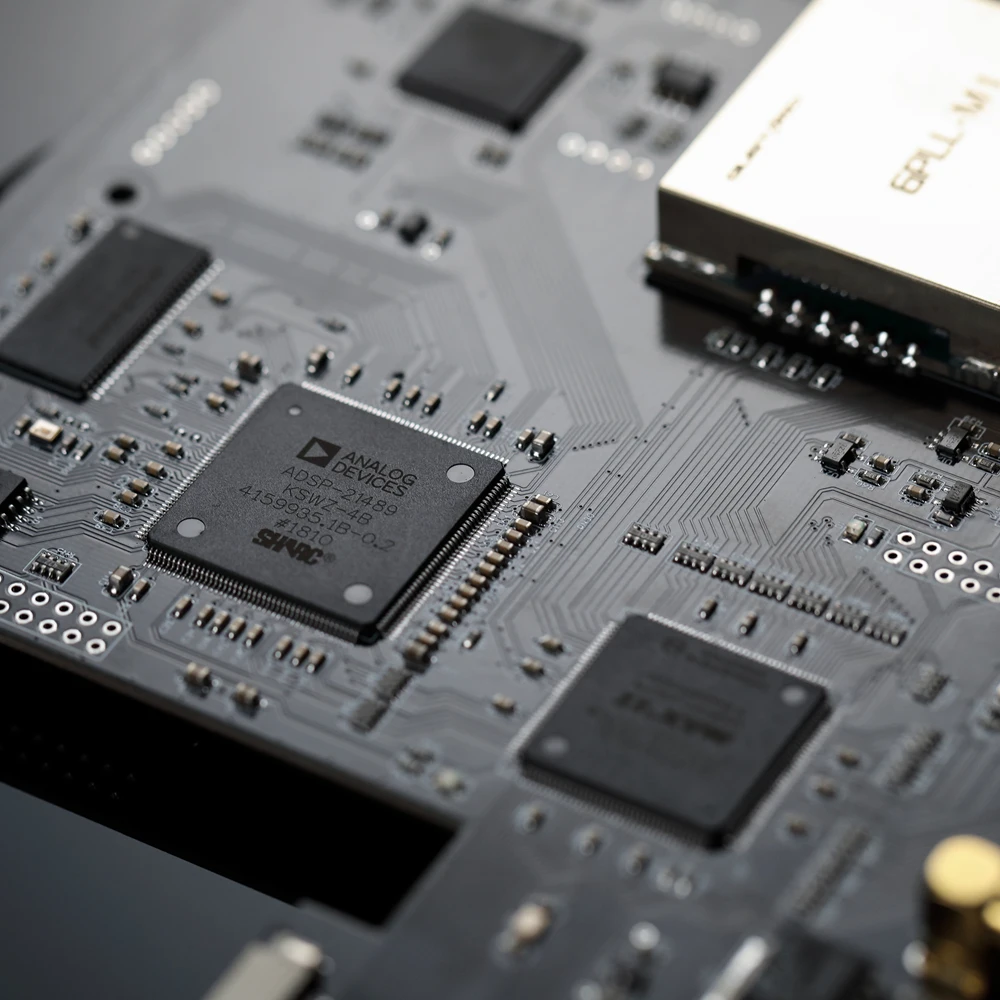

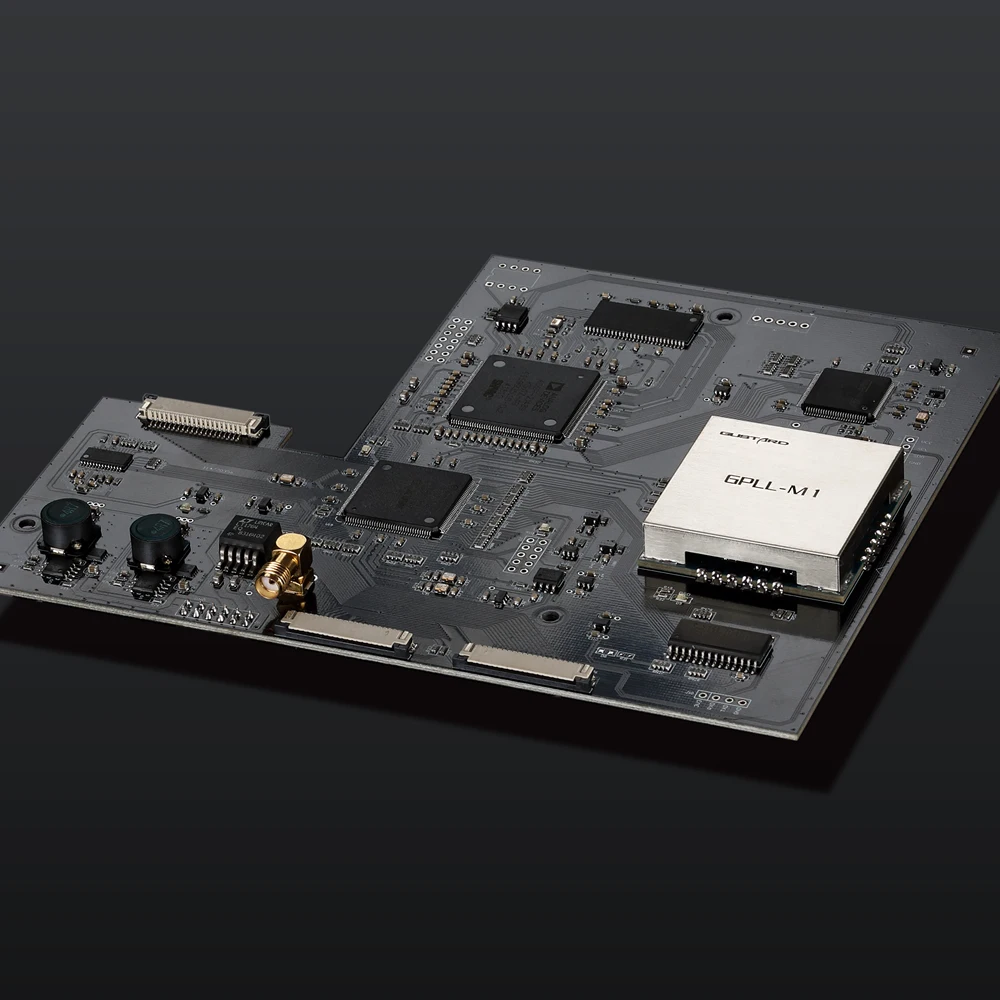

Таким образом, мы разработали наше собственное высокопроизводительное решение цифрового фильтра на аналоговом устройстве SHARC digital audio DSP платформе. Решение оснащено высокопроизводительным алгоритмом антиализационного шума, разработанным компанией Gustard, в котором используется высокоточная 64-битная арифметика с плавающей точкой при обработке некоторых ключевых цифровых сигналов. Этот алгоритм был оптимизирован для технологии ESS DACs для обеспечения высокого качества звука.

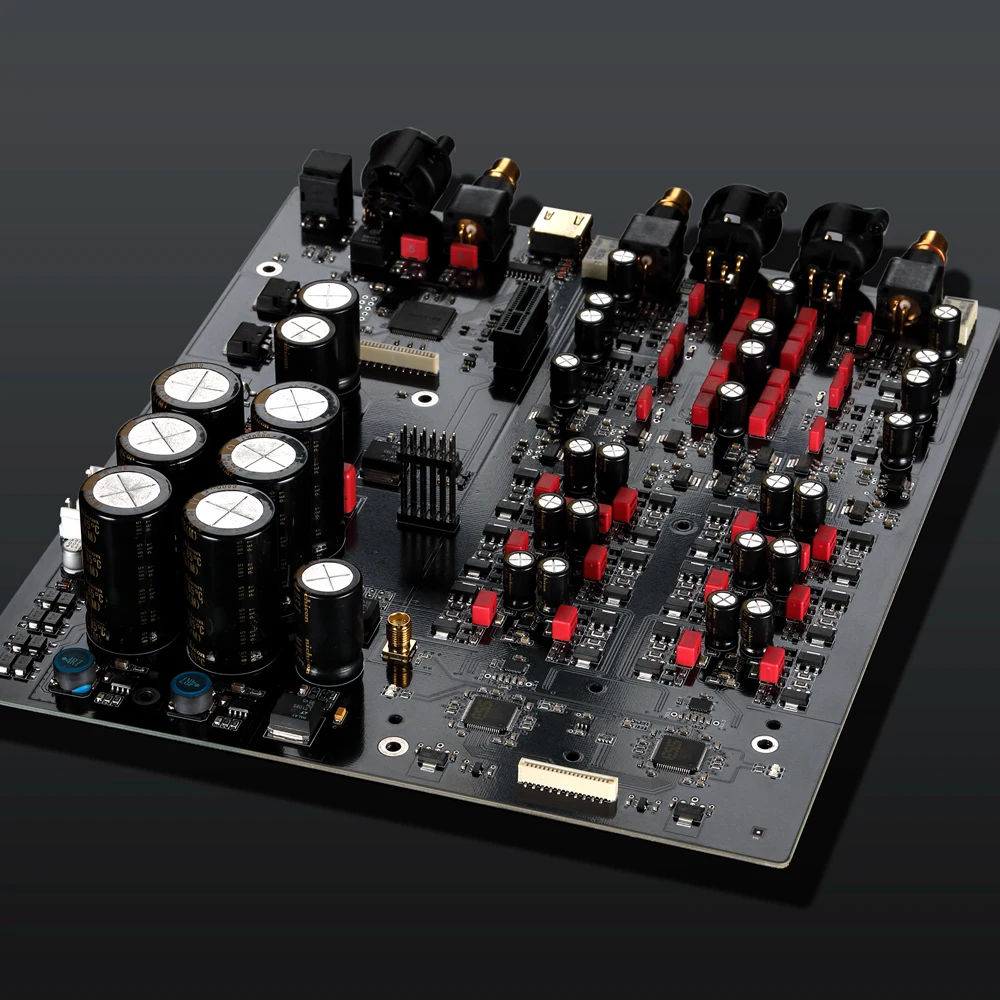

X26 использует недавно разработанный 8-канальный Гибридный дискретный конверсии I/V и независимую схему adder для полного удовлетворения больших требований к выходному току ES9038Pro's для конверсии I/V, обеспечение высокой производительности от источника;

Каждый канал аналоговой цепи X26 оснащен независимым источником питания, чтобы обеспечить достаточную энергию и отсутствие помех друг с другом;

Аналоговая схема LPF X26-это полностью Дискретная схема класса А, специально настроенная для чипов ES9038Pro.

Так как каждое дискретное устройство необходимо рассматривать отдельно, чтобы выполнить свою собственную производительность, существует меньше ограничений применения для одного дискретного устройства, так что производительность каждого дискретного устройства может быть полностью использована.

Поскольку активные устройства интегральной схемы интегрированы в чип, они не могут быть индивидуально настроены в адресной форме. Настройка цепи, в которой используются дискретные компоненты, является более гибкой, чем использование интегральной схемы, и параметры каждого этапа могут быть свободно отрегулированы для достижения оптимальной рабочей точки. Кроме того, схемы с использованием дискретных устройств являются более разработанными и относительно контролируемыми для характеристик искажений, что может привести к большей изменчивости звукового стиля для различных конструкций систем аудио DAC.

Недостатком дискретных устройств является то, что их паразитные параметры очень влиятельны, а проектирование и настройка сложнее, чем использование интегральных схем. Это требует определенного технического опыта и длительного процесса регулировки. Консистенция цепи с использованием дискретных устройств также относительно слаба, поэтому выбор используемых компонентов очень требовательный.

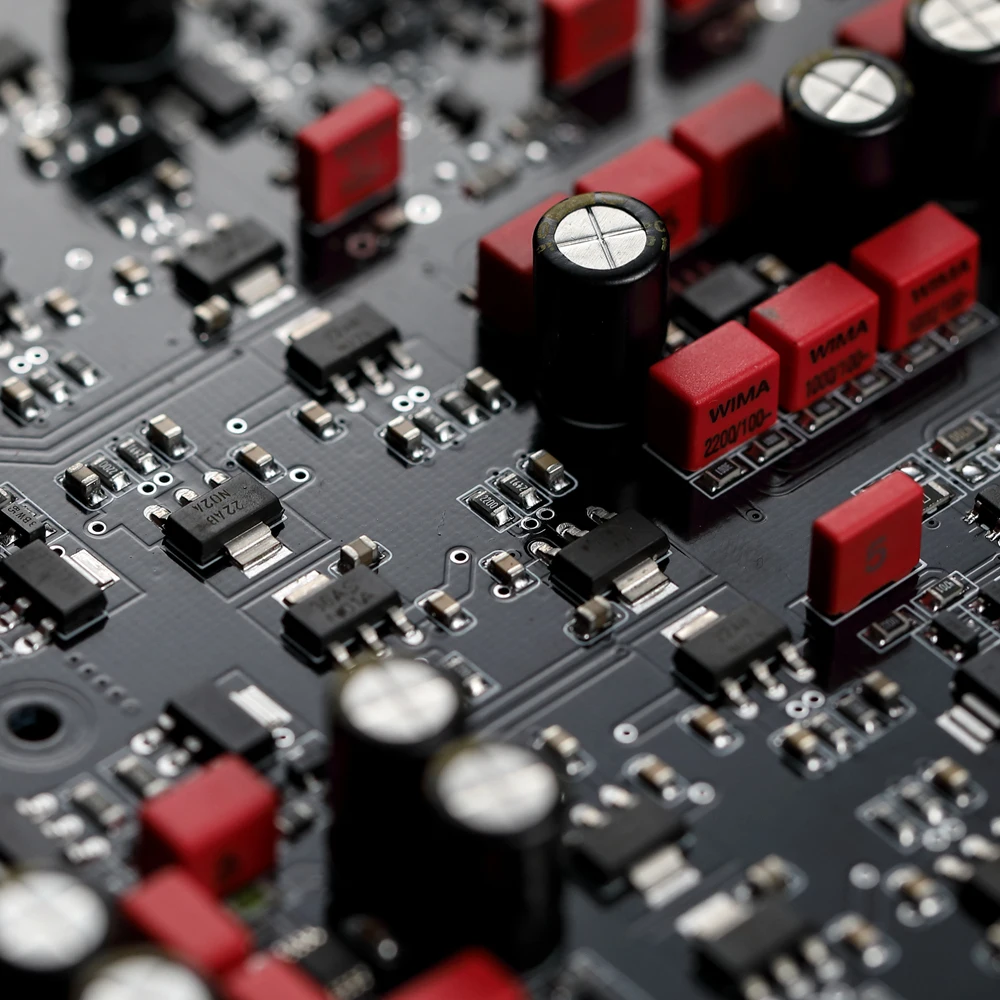

Схема питания X26 принимает дизайн двух комплектов многоступенчатого регулятора напряжения и цепи фильтра для каждого канала для обеспечения взаимной помех.

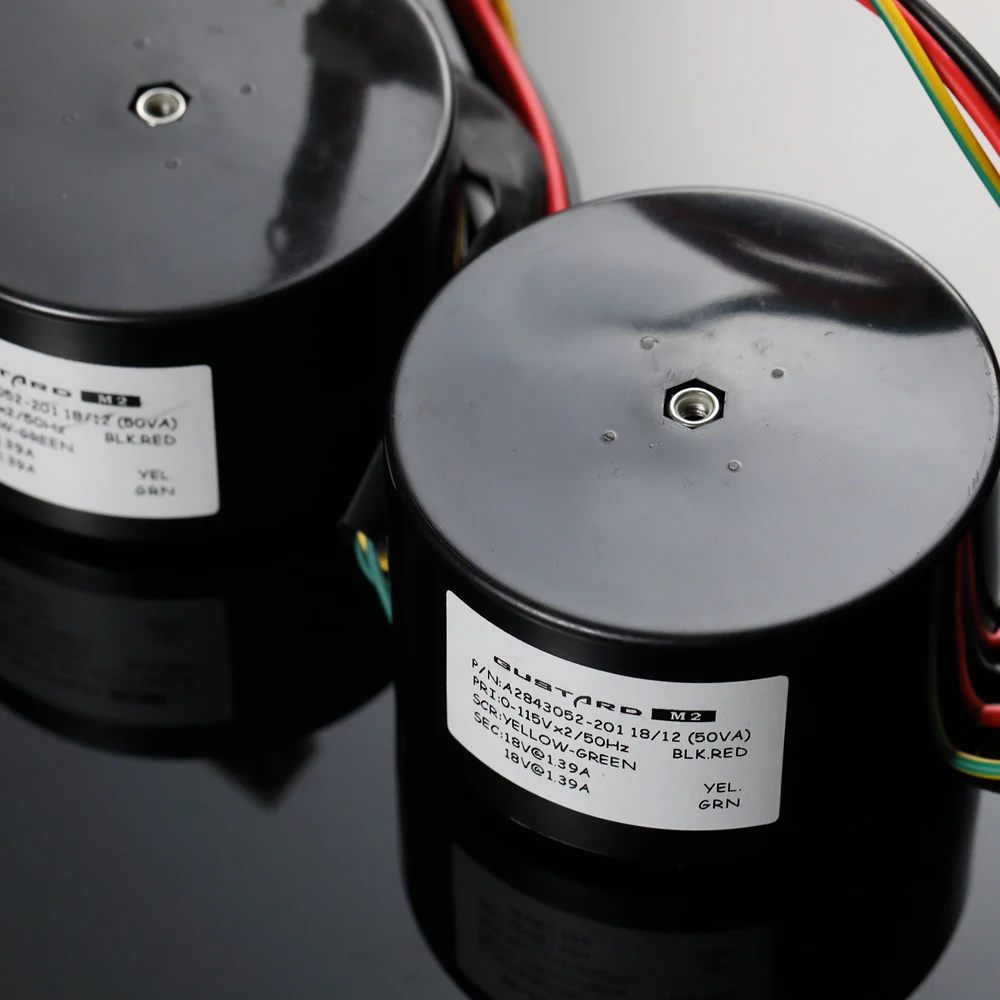

X26 использует два высококачественных аудио выделенных тороидальных трансформатора для питания цифровых и аналоговых схем, таким образом достигая полного независимого источника питания без взаимных помех;

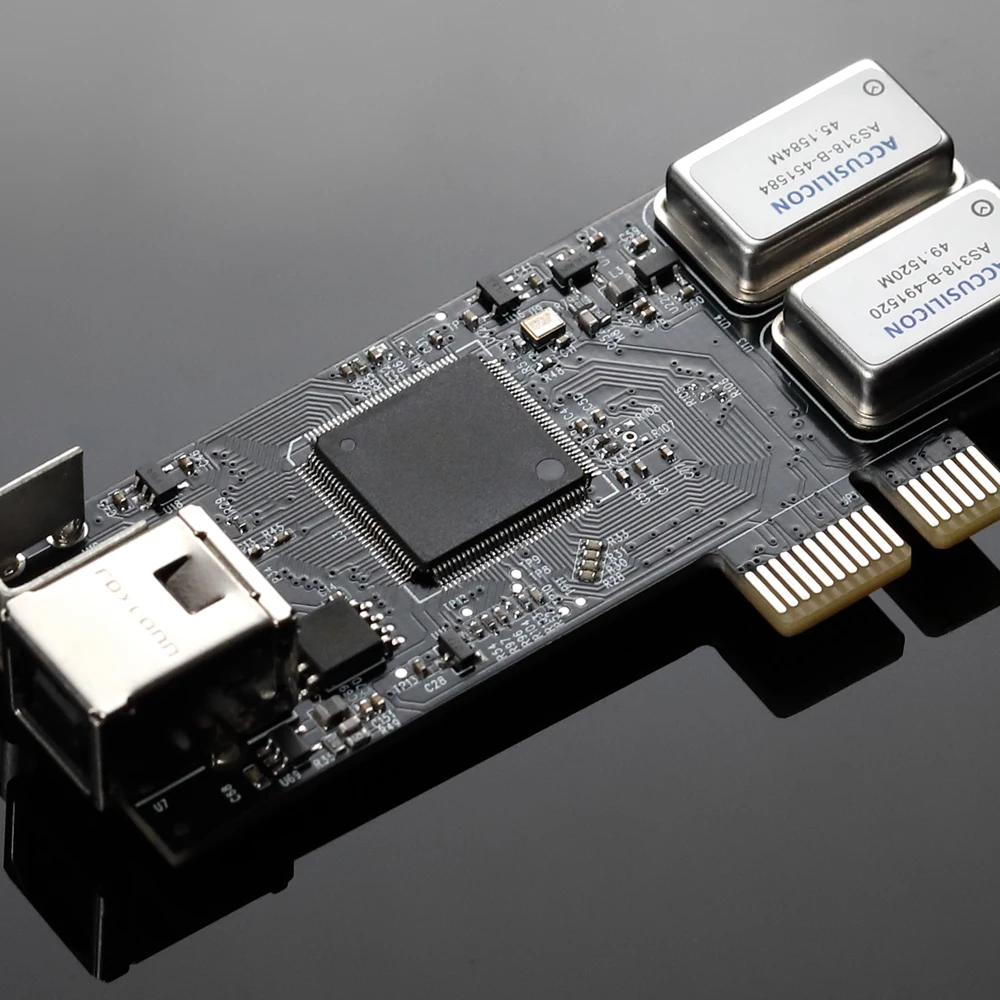

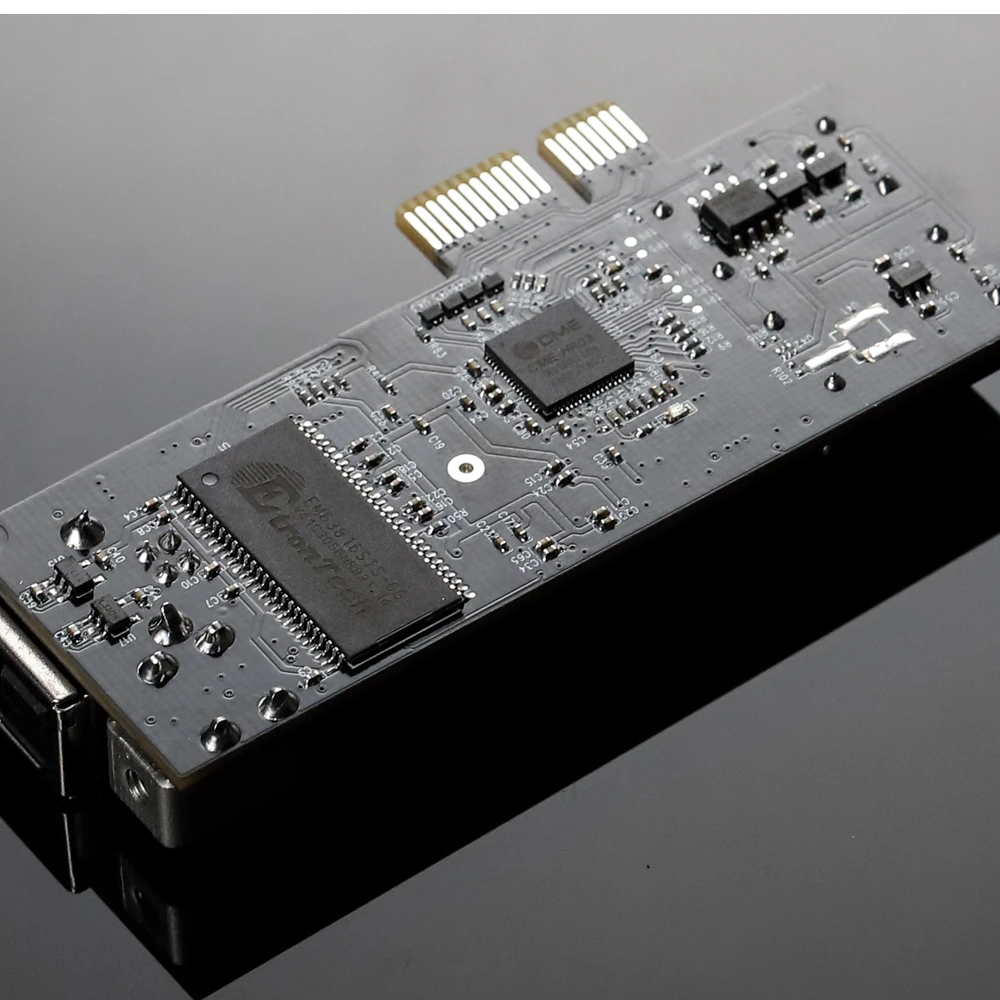

Модуль цифрового аудио интерфейса USB использует решение USB audio ESS и поддерживает PCM768K DSD512 (без опции ввода USB без этого модуля);

Все Цифровые входы поддерживают DSD.

IIS, USB: DSD64, DSD128, DSD256, DSD512;

Коаксиальный (RCA), поддержка AES/EBU: DSD64, DSD128 (режим DOP);

Оптика: DSD64 (режим DOP);

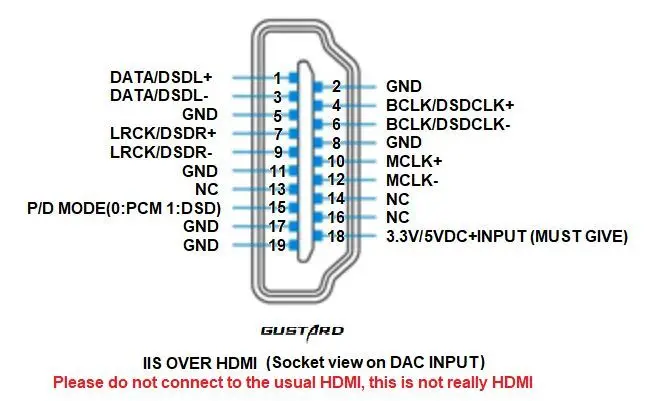

IIS Pinout:

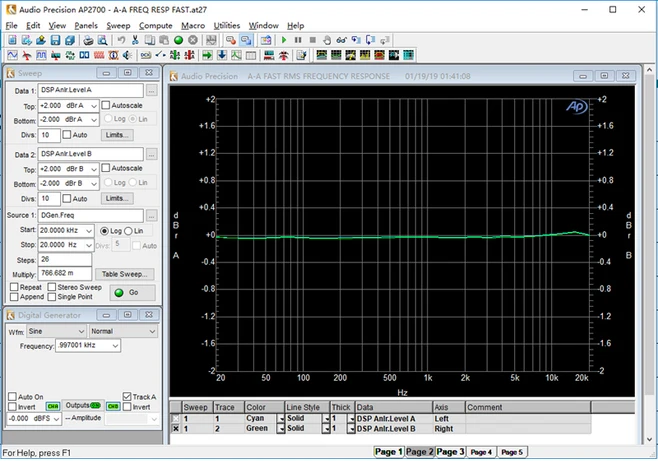

Амплитудно-Частотная характеристика:

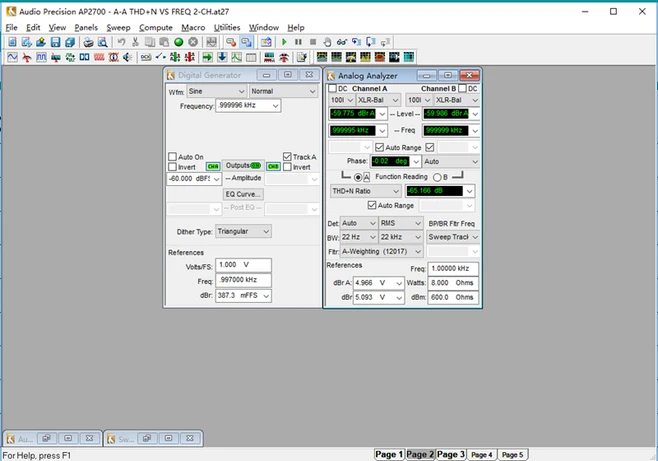

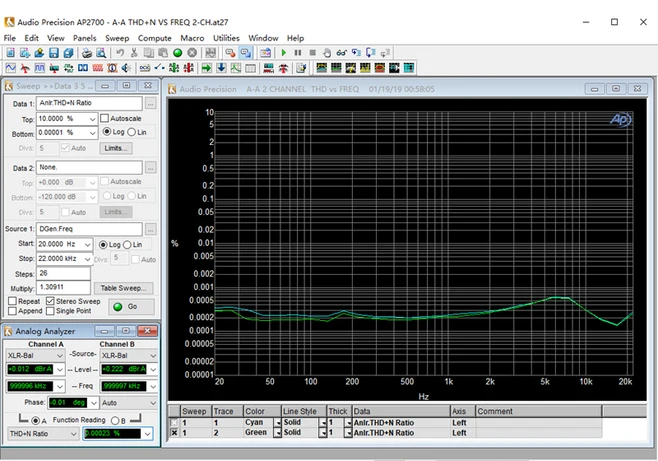

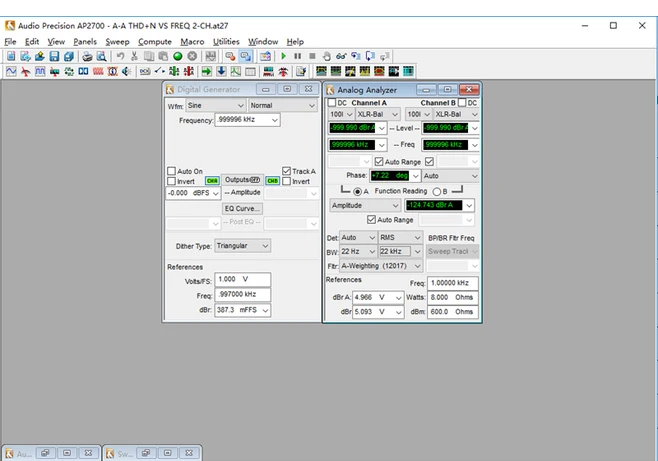

THD + N VS частота:

Отношение сигнал-шум:

Динамический диапазон @-60 dBFS:

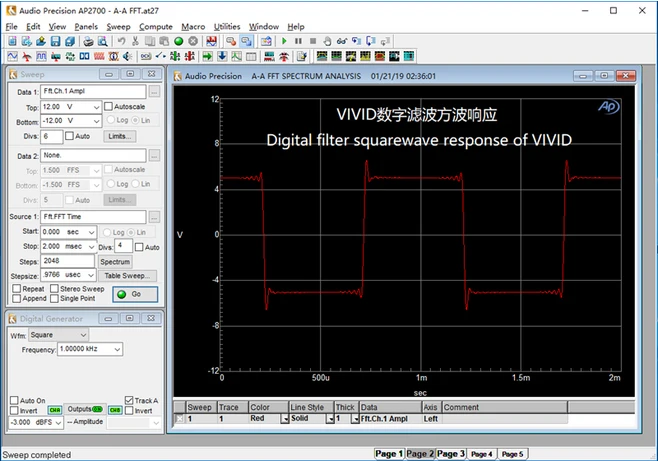

Цифровой фильтр квадратный волновой отклик яркий (рекомендуется):

Цифровой фильтр квадратный волновой отклик композита:

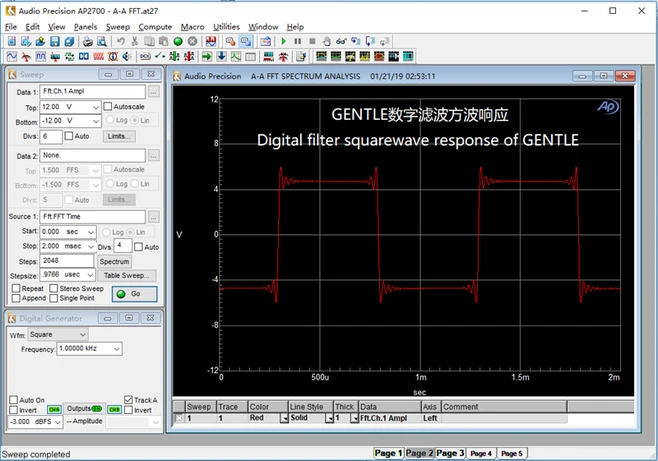

Цифровой фильтр квадратный волновой отклик Нежный:

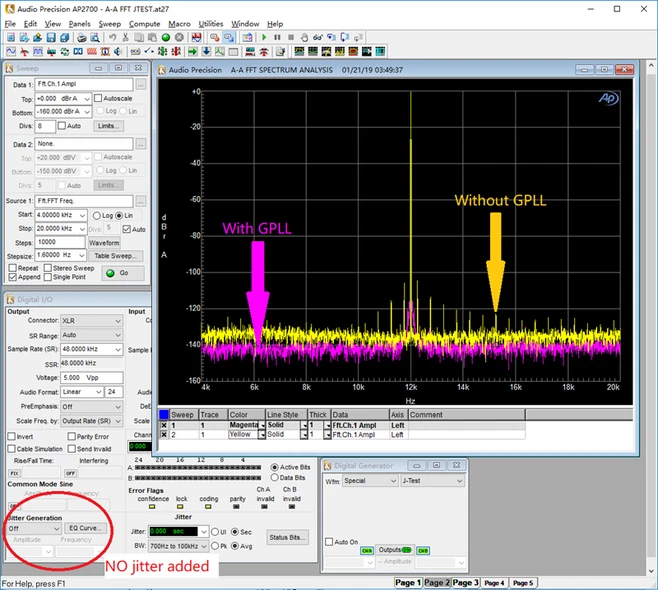

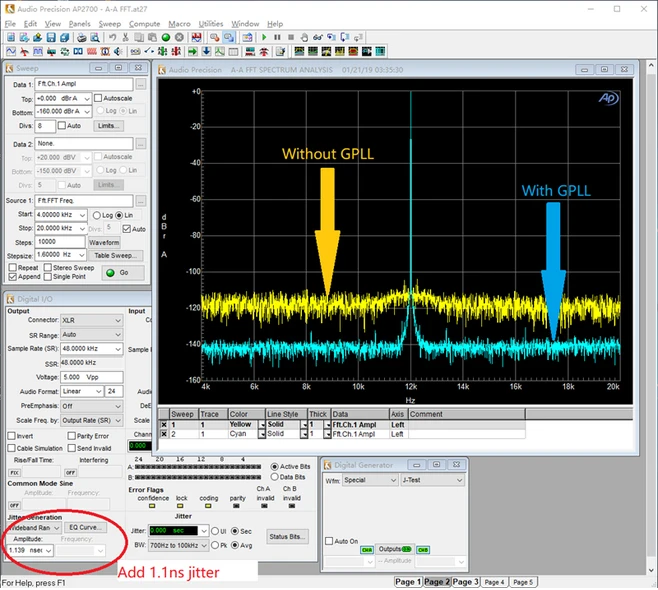

GPLL-M1 Высокоточная фазовая петля подавление дрожания тест производительности:

• Цифровые входы:

• IIS, USB: PCM 16-32 бит/44,1, 48, 88,2、96、176,4、192、352,8、384、768 кГц;DSD64、 DSD128, DSD256, DSD512;

Коаксиальный: PCM 16-24 бит/44,1, 48, 88,2, 96、176,4、192, 384 кГц; DOP64, DOP128

Оптический, AES/EBU: PCM 16-24 бит/44,1, 48, 88,2、96, 176,4, 192 кГц; DOP64
