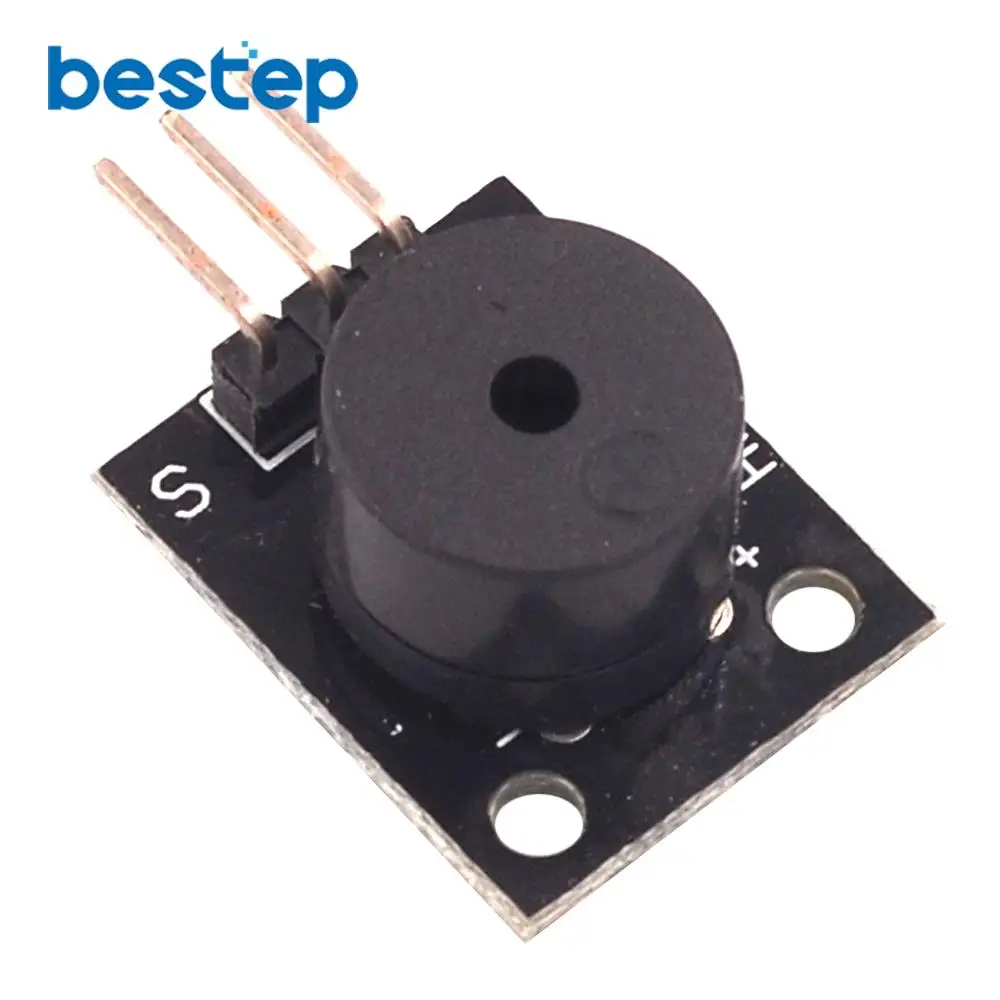

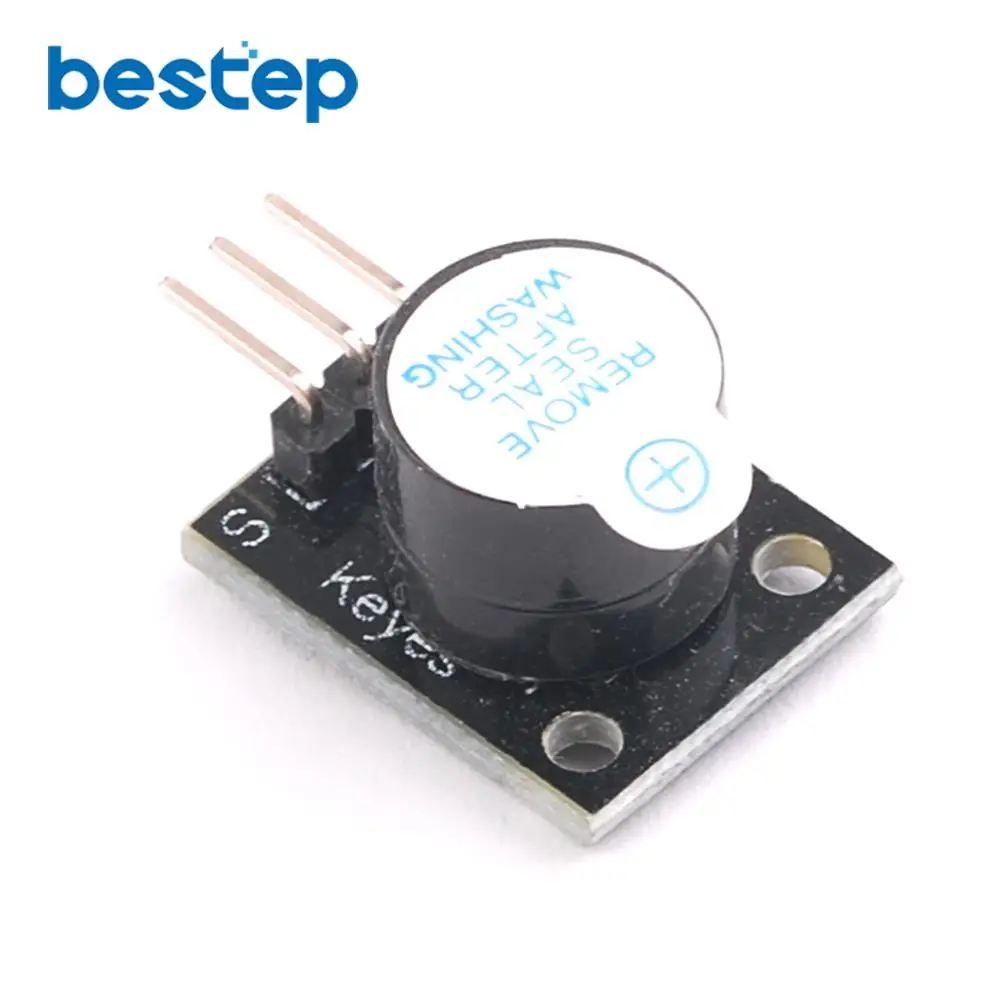

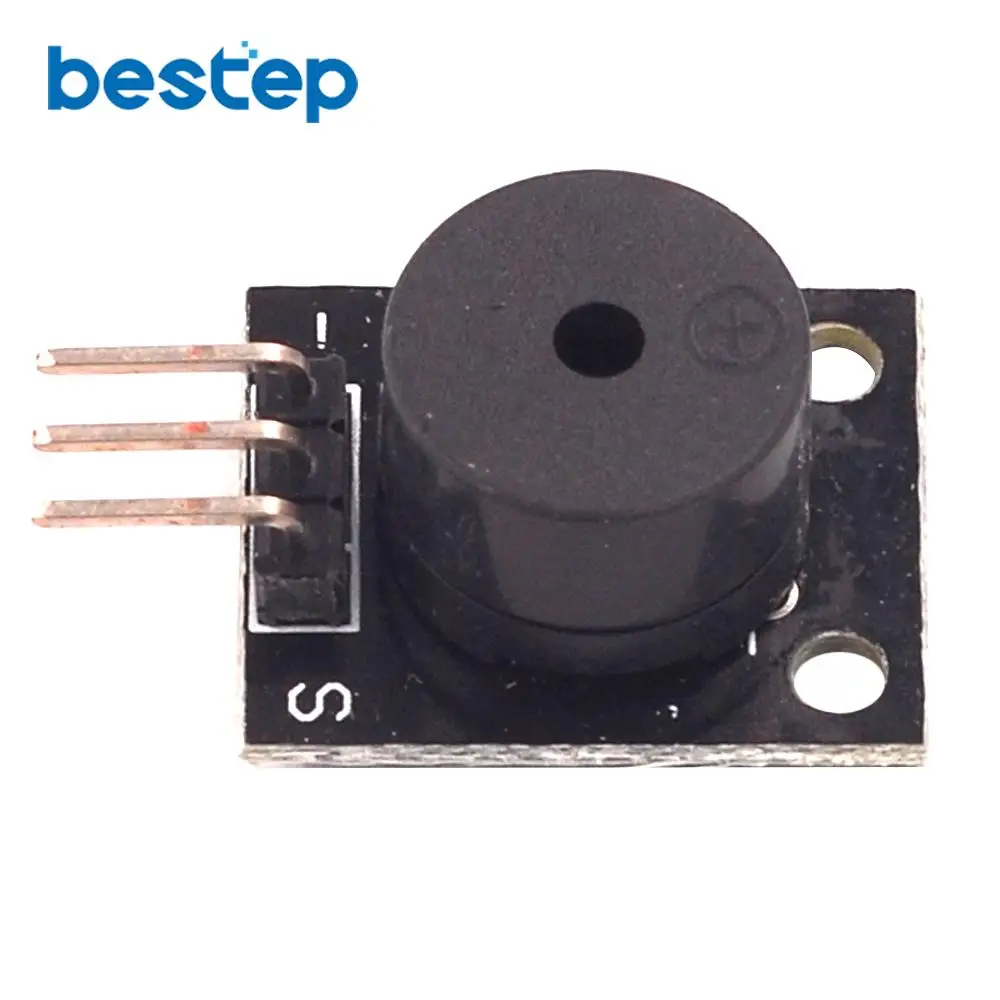

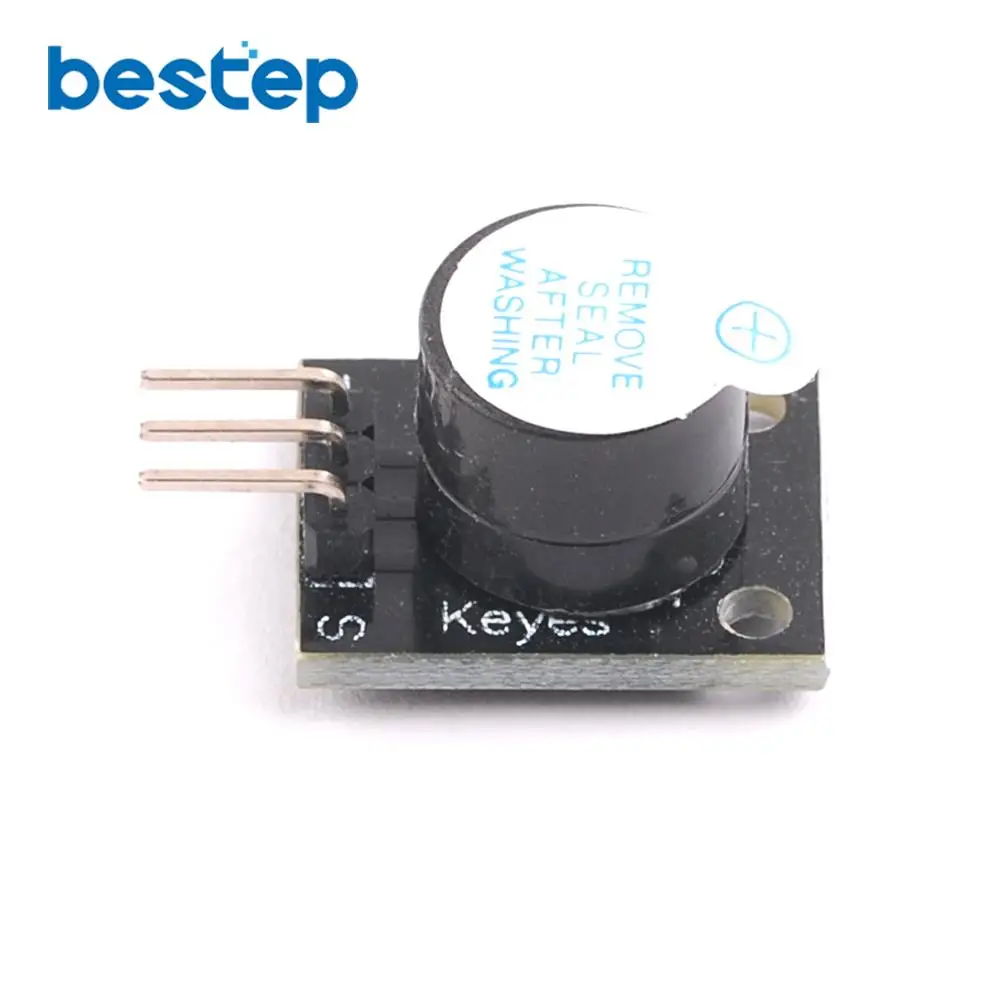

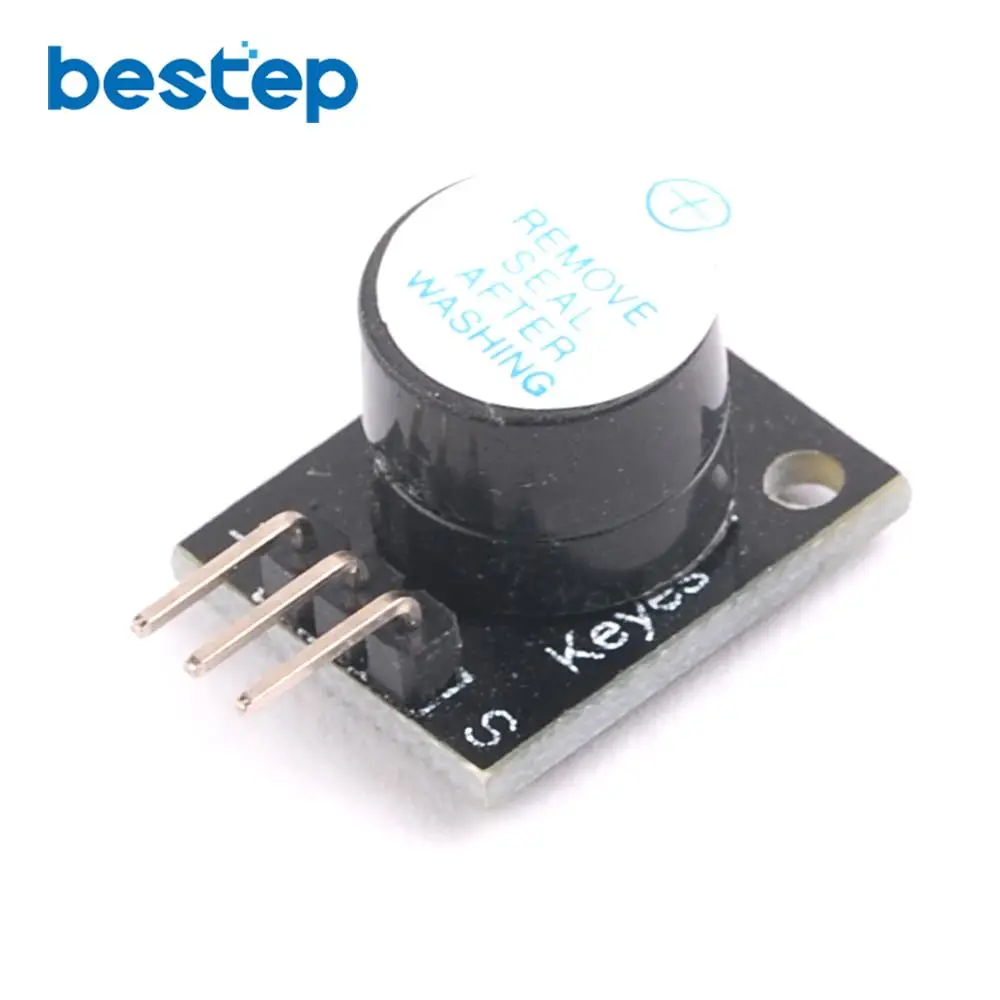

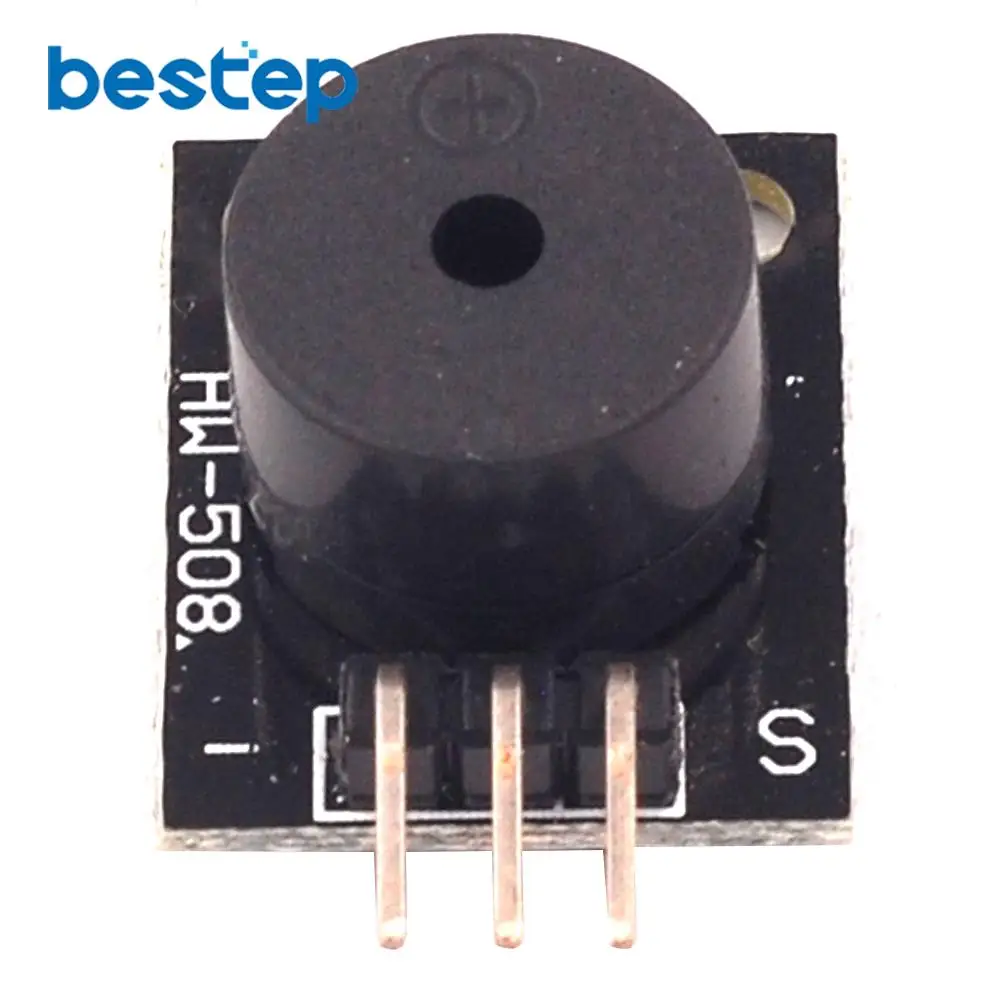

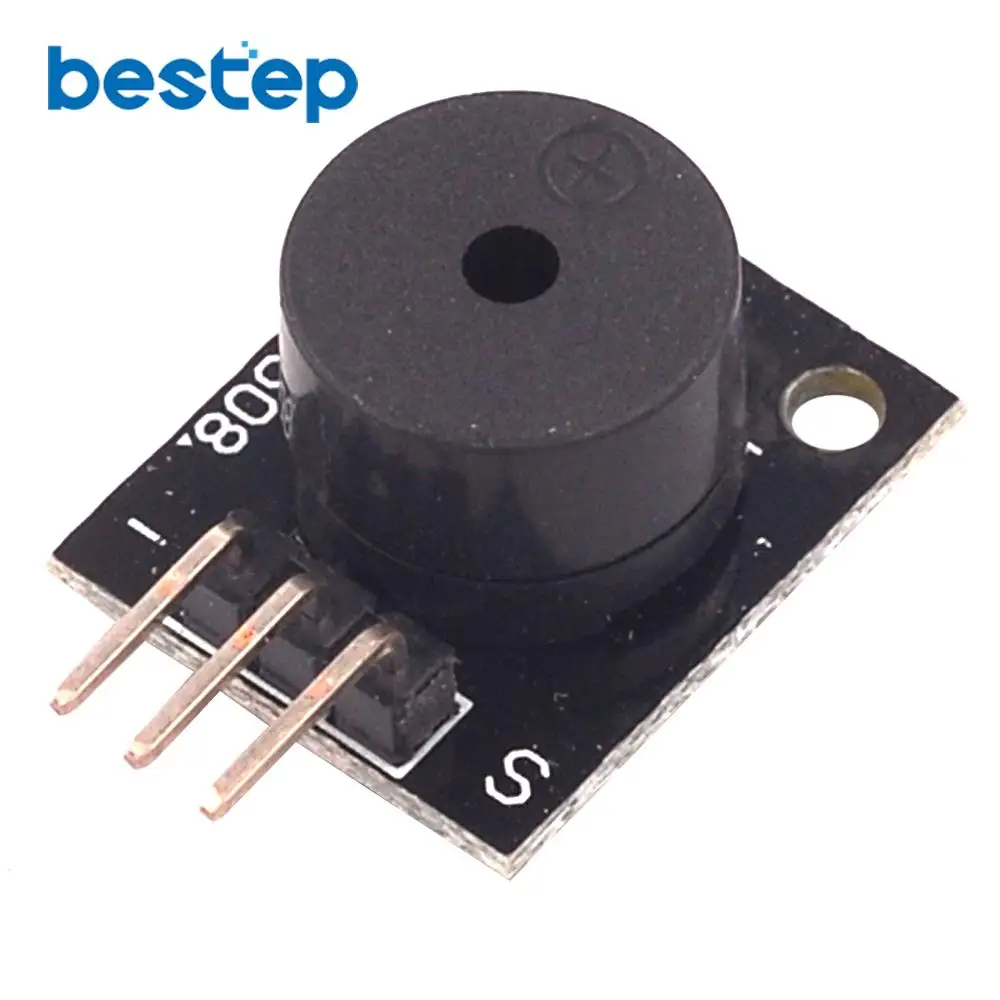

Небольшой Активный/пассивный звуковой модуль для KY-012 KY-006

Звуковой сигнал структурного принципа
(A) введение зуммера
1. Роль зуммера: зуммер-это интегрированная структура электронных преобразователей, источник питания постоянного тока, широко используемый в компьютерах, принтерах, копирах, сигнализациях, электронных игрушках, автомобильном электронном оборудовании, телефонах, таймерах, И т. Д. Электронные продукты для звуковых устройств.
2. Тип зуммера: в основном разделен на пьезоэлектрический зуммер и два типа электромагнитного зуммера.
3. Обозначения схемы зуммера: звуковой сигнал в цепи буквой «H» или «HA» (старый стандарт с «FM», «LB», «JD» и т. д.) означает.
Схематический зуммер
(Два) Звуковой сигнал структурного принципа
1. Пьезо зуммер: пьезоэлектрический зуммер в основном с помощью мультивибратора, пьезо зуммер, сопротивление соответствия и резонансный ящик, корпус и другие компоненты. Некоторые пьезо зуммер чехол также оснащен светильник-излучающие диоды.
Мультивибратор, состоящий из транзисторов или интегральных схем. При включении (1,5 V-15V DC рабочее напряжение), мульти-гармонический генератор пуска, выход 1,5-2,5 кГц аудиосигнала, сопротивление согласующего пуш-ап пьезо зуммер звук.
Пьезо зуммер с помощью Свинца Циркония титанита или свинца магния ниобат пьезоэлектрический керамический материал. Обе поверхности керамического листа покрыты серебряным электродом, поляризация и лечение старения, а затем с латунным или нержавеющим стальным листом прилипают вместе.
2. Магнитный зуммер: Электромагнитный зуммер осциллятором, электромагнитной катушкой, магнитом, диафрагмой и корпусом и другими компонентами.
После включения, звуковой сигнал генерируется осциллятором тока через электромагнитную катушку, электромагнитная катушка генерирует магнитное поле. Электромагнитная катушка и диафрагма-это взаимодействие магнита, периодически вибрирующий звук.
(Три) произвел звуковой сигнал
(1) подготовка электромагнитов М: около 6 см в железном болте 100 поворотов вокруг провода, оставляя 5 см для линейных проводов катушки с прозрачной клейкой лентой хорошо, таким образом, катушка отпустите ленту, а затем вставьте ее в коробку, электромагнит на колодце.
(2) приготовление шрапнели P: Вырежьте из железных банок на ширину 2 см длинного утюга, согнутого под прямым углом, электромагнит-это провод, соединенный с шрапнелью, затем приклейте шрапнель к дереву.
(3) чтобы связаться с бумажным зажимом Q, книги поднимают зажим с помощью ленты, приводит к проводу, как показано в подключенной цепи.
(4) регулировка расстояния между M и P (перемещая коробки), электромагнит для привлечения шрапнели, отрегулируйте расстояние между контактами и осколком, чтобы они могли просто связаться с зарядкой после сигнала.
(Четыре) активный и пассивный зуммер
Научите вас различать активный и пассивный зуммер
В настоящее время на рынке из-за его маленький размер, маленький зуммер (диаметр только llmm), светильник вес, низкая цена, прочная конструкция, и широко используется в различные потребности звуковой электрооборудования, электронное производство и одночиповые схемы.
Внешний вид двух зуммеров кажется одинаковым, но более близкий вид, небольшая разница между высотой активного зуммера a, высотой 9 мм, а пассивный зуммер b высотой 8 мм. Если два зуммера расположены лицом вверх, можно заметить, что зеленая печатная плата является пассивным зуммером, никаких печатных плат с закрытыми винилами является активным зуммером.
Beng шаг определить активный и пассивный зуммер, вы можете использовать мультиметр сопротивления профиль Rxl файл тест: зуммер с черной ручкой, затем "+" pin, красная ручка, чтобы прикоснуться к другому штифту, если вы запускаете растрескивание, трескание звука и сопротивление только 8Ω (Или 16 Ом) является пассивным зуммером; Если непрерывный звук, и сопротивление в сотни по всей Европе, и является активным зуммером.
Активный звуковой сигнал, непосредственно подключенный к номинальному источнику питания (новый Звуковой сигнал указан на этикетке) может быть непрерывным звуком; Довольно пассивный и электромагнитный звуковой динамик одинаковый, вам нужно принять для того, чтобы звуковой выходной канал.
