100A/40A цифровой LCD двойной импульсный кодер точечный сварочный аппарат плата управления временем

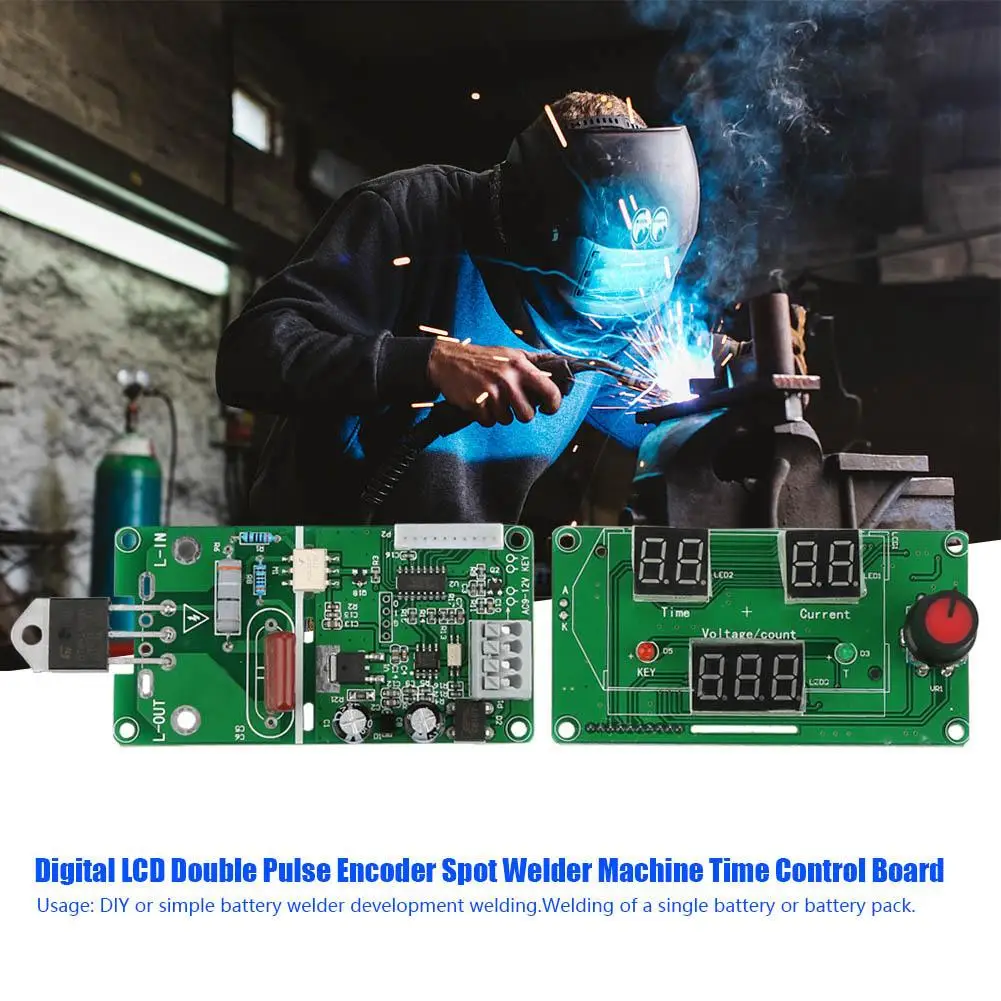

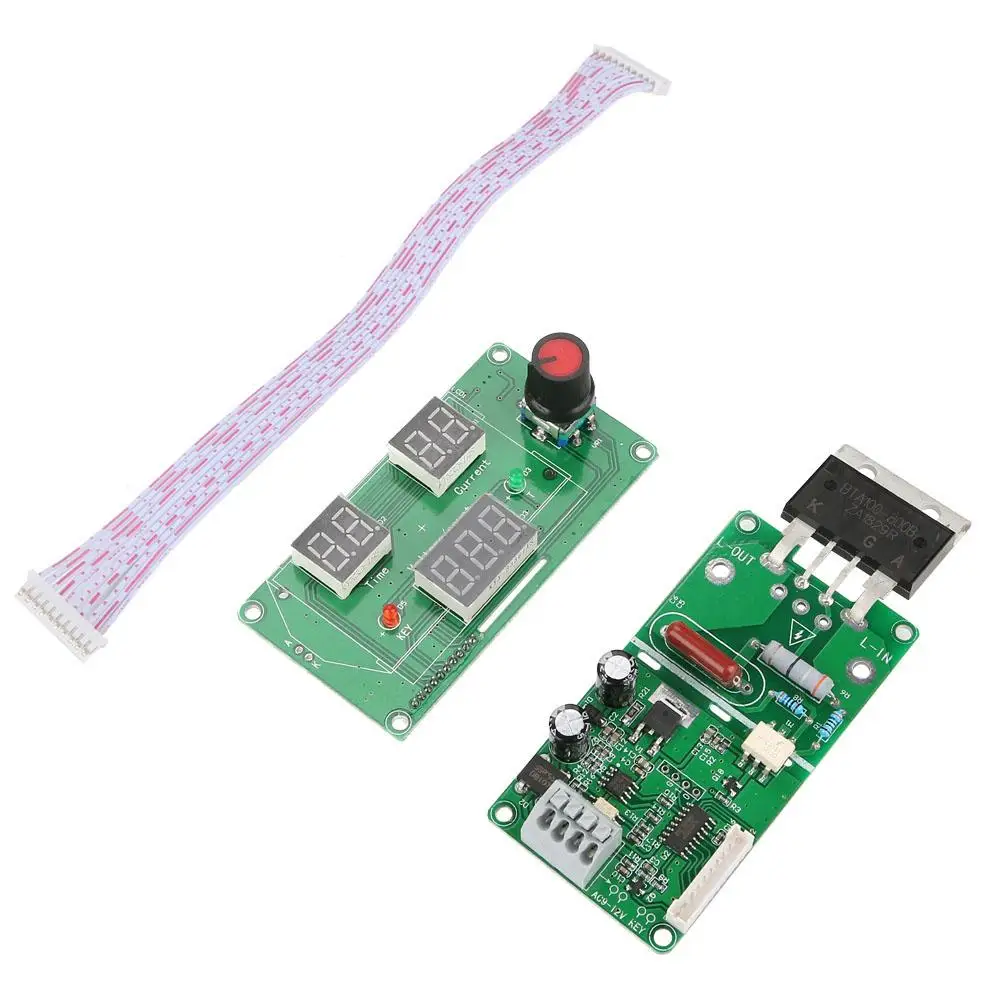

Модуль управления точечной сваркой разработан для DIY или простая аккумуляторная машина для точечной сварки. Он используется в основном для одной батареи или группы батареи никелированный лист для сварки, как, например, 18650 литиевая батарея покрытие никелем 0,15 и 0,2 мм стального листа, 500 Вт импульсный трансформатор может быть сварные напрямую. Он предназначен для сварки других материалов батареи и различной толщины, таких как полимерный электрод батареи без никелирования, должны быть объединены с достаточным силовым трансформатором для сварки. Этот модуль включает в себя основную панель и демонстрационную панель, дополнительно 40A и 100A двунаправленный выпрямитель управления кремнием (SCR), не включает сварочные трансформаторы, сварочные ручки и другие соответствующие инструменты.

Особенности:

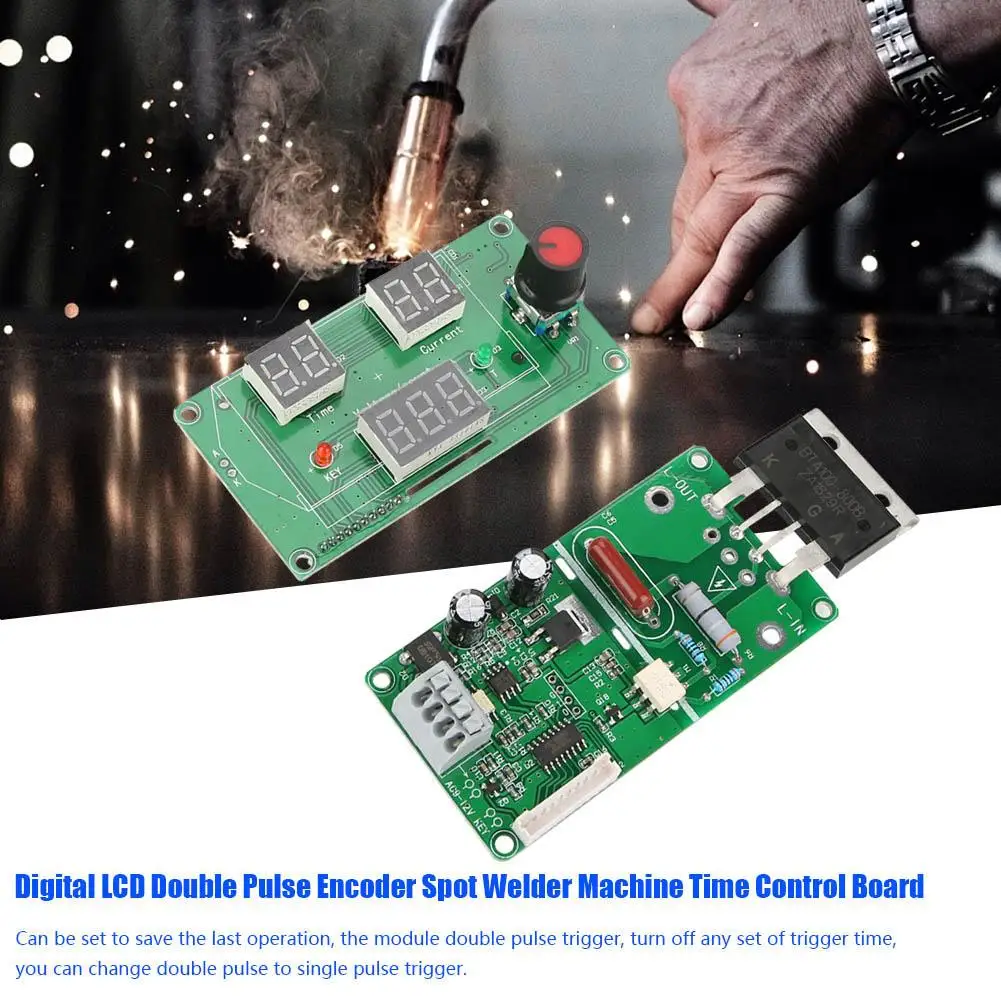

1. Может быть установлен для сохранения последней операции, модуль двойной импульсный триггер, выключите любой набор времени триггера, вы можете изменить двойной пульс на один импульсный триггер.

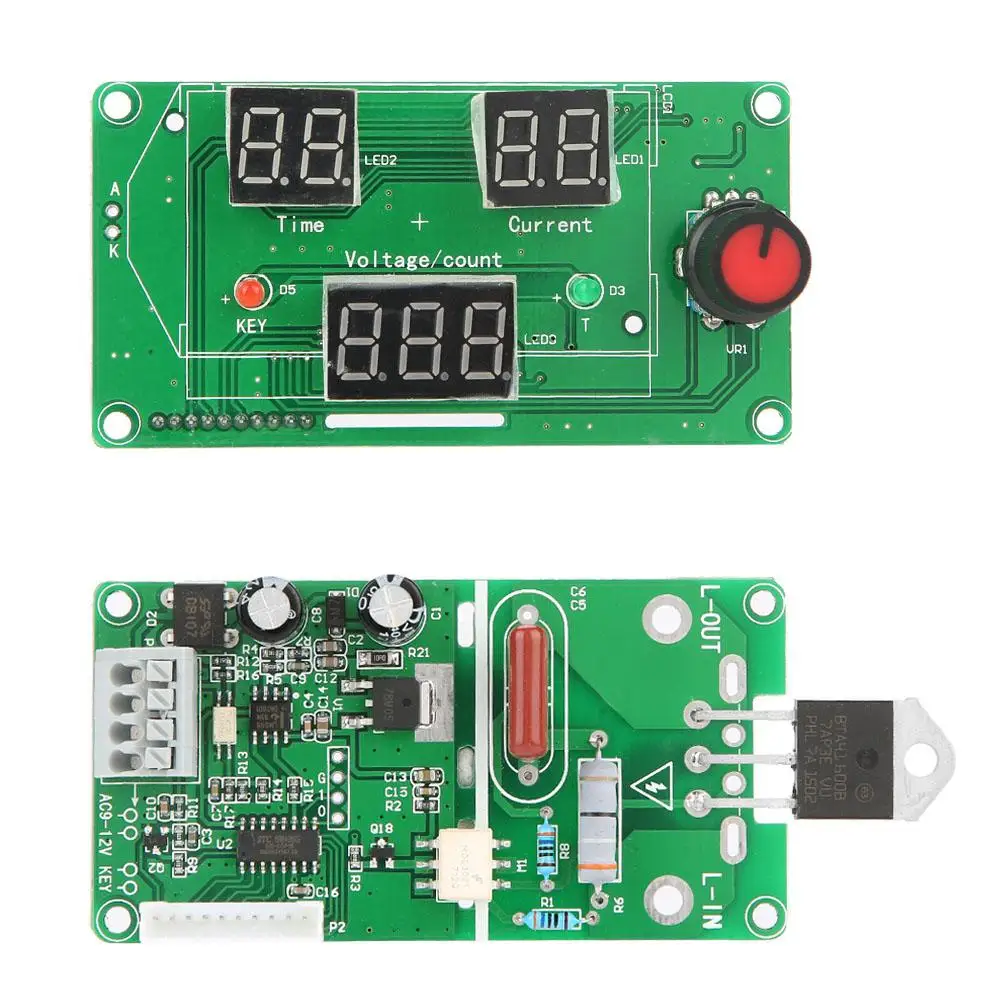

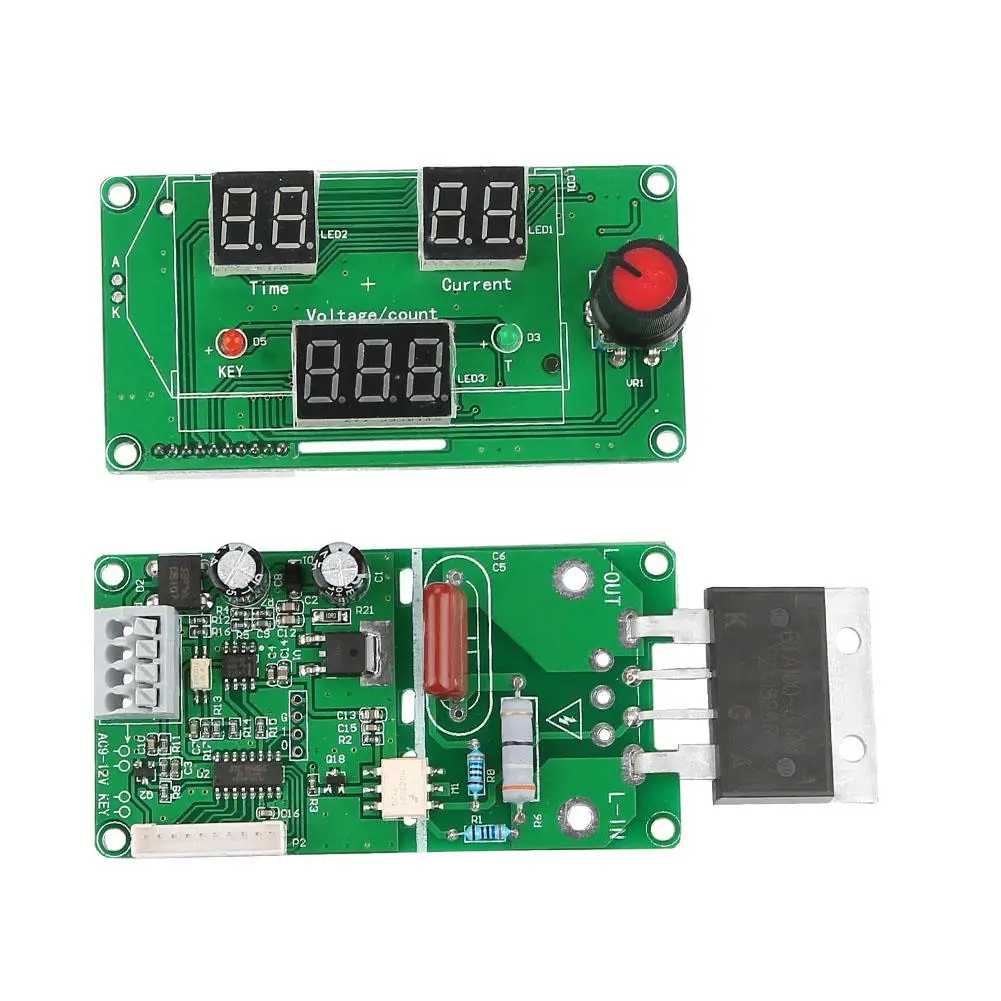

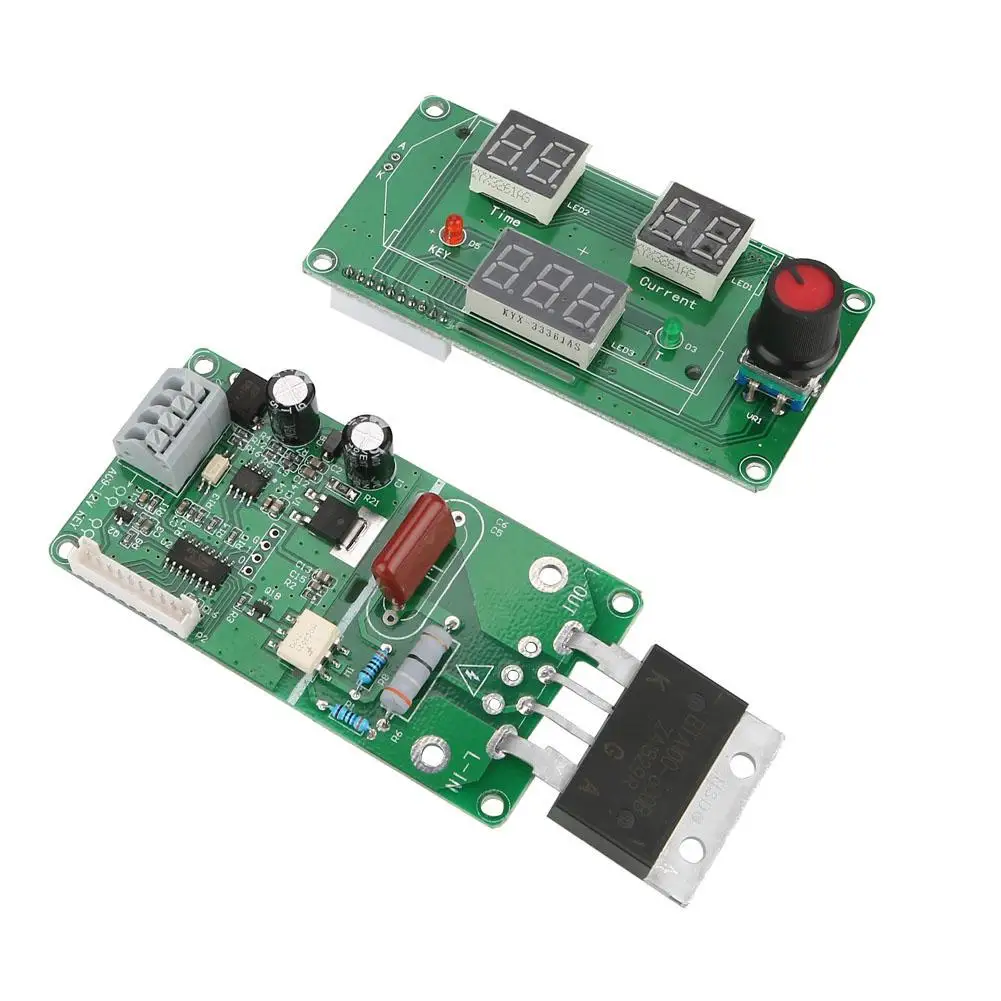

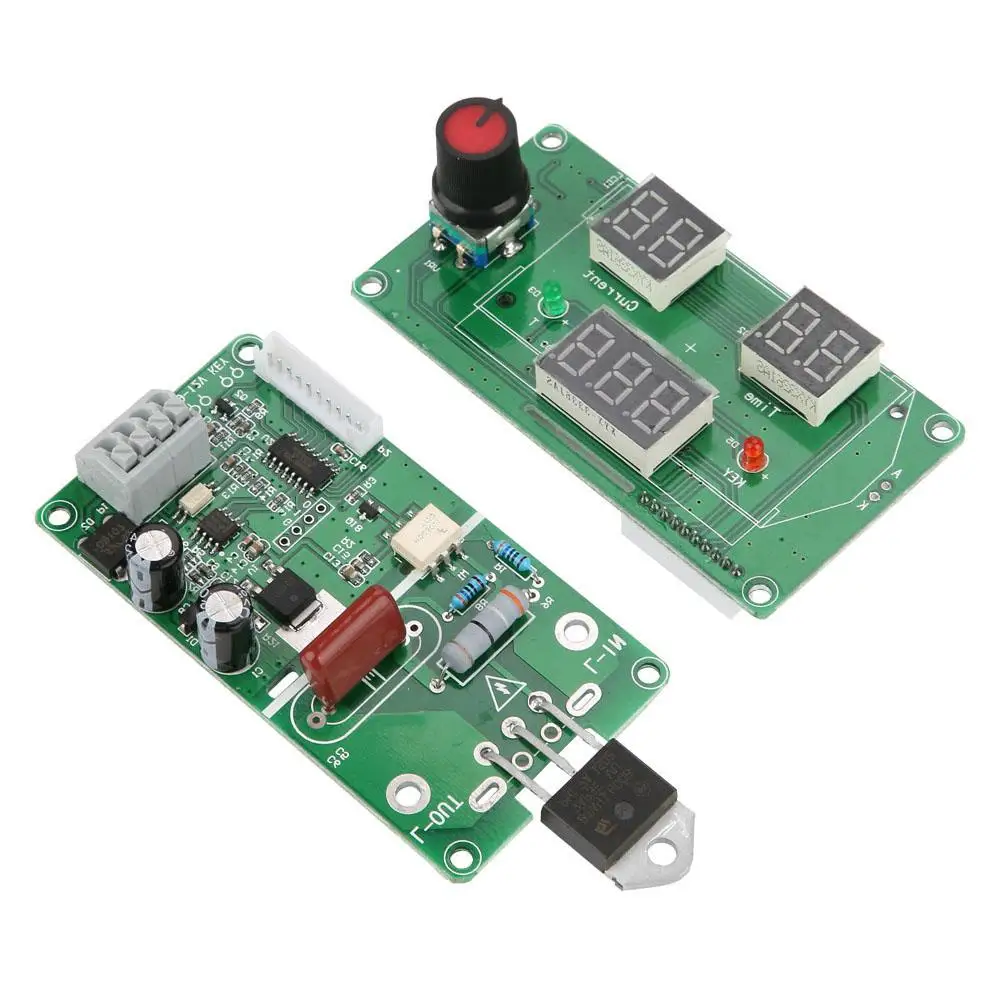

2. Основная панель и панель управления дисплея разделены, и внешний корпус может быть гибко собран.
3. Многогрупповые данные 12864 визуальный дисплей, интуитивно понятная работа, удобная, настройка параметров одного кодировщика может сделать работу простой и быстрой.
4. С компенсацией напряжения сетки, выход компенсации может быть автоматически отрегулирован в соответствии с изменением источника питания, и электрическое напряжение около 1 секунды может быть отображено при срабатывании, таким образом, эффективное нагревание сварки соответствует параметрам сварки, и место сварки является равномерным.
5. С функцией подсчета сварки 0-9999, с 5 групп параметров хранения образцов, могут храниться даже при выключенном электрическом заряде, количество сварки можно увидеть одним взглядом.
6. Время ввода 0-99 цикла (1 цикл составляет 20 мс, например, значение регулировки 50, что является временем сварки 1 секунду.), время остановки между 2 сварками составляет 0-99 циклов (1 цикл-20 мс, например, интервальное значение 50, это интервал 1 секунды.) регулируемая. Прочность сварки 30%-99% регулируется.
7. Модуль может изолировать сильную и слабую электроэнергию оптическим соединением и спроектировать надежную цепь для обнаружения и обнаружения напряжения при нулевом пересечении, чтобы обеспечить точный фазовый сдвиг выпрямителя управления кремнием (SCR), который может быть совместим с двунаправленным выпрямителем кремния 40A-100A (SCR).

8,9-12 В переменного тока вход питания (с помощью трансформатора переменного тока, других, таких как DC, может привести к поломке обнаружения при нулевом пересечении, не может срабатывать.)
9. Вход питания и внешний триггер принимают удобный и быстрый сварочный свободный терминал, внешний триггер может быть диверсифицирован, например, Нормальный переключатель, ножной переключатель, внешний источник сигнала и т. Д., программное обеспечение имеет антиблокировочное состояние, срабатывание до конца сварки, для одного круглого. Например, педаль переключателя была потрачена все время, может только вызвать один раунд.

10. Использование: DIY или простая аккумуляторная машина для точечной сварки.Сварка одного аккумулятора или аккумуляторного блока.

Параметры:

Тип: модуль управления точечной сваркой

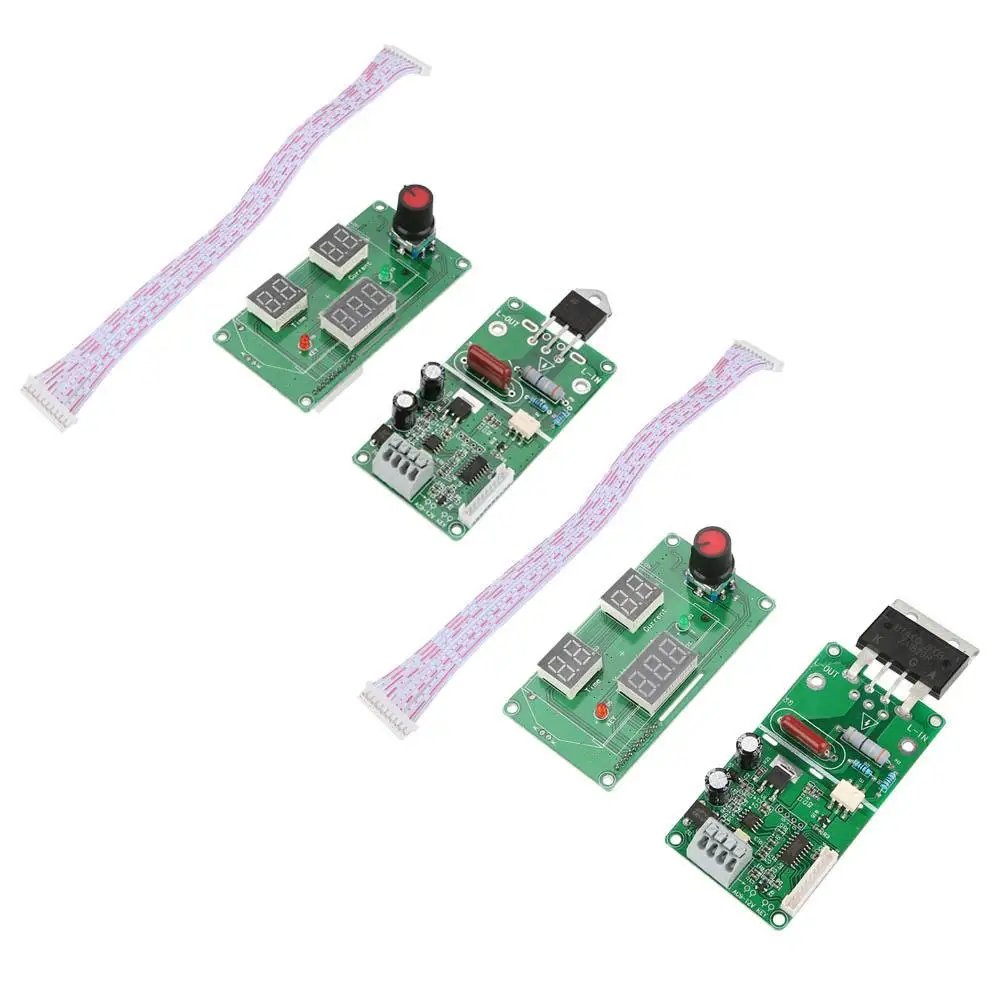

Ток: 100A/40A(По желанию)

Вес: около 61g ~ 76g/2,2 oz ~ 2,7 oz

Применение метод:

1. Калибровка напряжения

Модуль имеет функцию компенсации сетевого напряжения, поэтому калибровка напряжения должна осуществляться при установке первой машины, и в будущем, до тех пор, пока модуль силового трансформатора не будет заменен, нет необходимости в откалибровать. Конечно, когда вы чувствуете, что напряжение дисплея неправильное, и его можно откалибровать.

Калибровка: Нажмите и удерживайте кодировщик, чтобы включить модуль, чтобы войти в калибровочный интерфейс, первое мерцание может быть отрегулировано кодировщиком один раз, после третьего бит, кодировщик короткого нажатия может войти в операционный интерфейс. Например, измеренное напряжение составляет 220 В, Интерфейс калибровки может быть установлен на 220 В.

2. Интерфейс дисплея:

Числовая Регулировка: Короткое нажатие на кодировщик, когда соответствующее значение значения мигает, левая-поворот или правая-поворот регулировка, короткое нажатие, чтобы заменить следующее значение, когда четвертое значение мигает, короткое нажатие на кодировщик, чтобы войти в рабочий интерфейс. В рабочем интерфейсе, когда значение подсчета больше 0, нажмите на энкодер в течение 3 секунд для сброса

Посылка список:

(1 шт.);Главная плата
1 x панель дисплея

1 х кабель

Меры предосторожности при использовании

1. Этот модуль DIY должен иметь определенные знания электрика, если вы полный новичок, пожалуйста, обратитесь к знаниям электрика, прежде чем начать. Обратите внимание на безопасное использование высоковольтной части во время установки. Когда частота использования и мощность высоки, выпрямитель управления кремнием требует внешнего теплоотвода для рассеивания тепла.

2. Мощность модуля движущейся нагрузки зависит от мощности выпрямителя управления кремнием (SCR). BAT41 (40A) может переносить трансформатор микроволновой печи, BAT100 (100A) может переносить два трансформатора микроволновой печи, а рекомендованный для трансформатора петли-100a.

3. Не знаю время сварки и мощность сварных деталей, рекомендуется отрегулировать время сварки и мощность от малого до верхнего, чтобы избежать повреждения сварочного пера.

Причина и устранение неисправностей

1. Электропитание не соответствует фактическому напряжению электроэнергии: Калибровка повторного напряжения.

2. Припой не является безопасным или паянным: Отрегулируйте время сварки и мощность до достижения удовлетворительных результатов.
