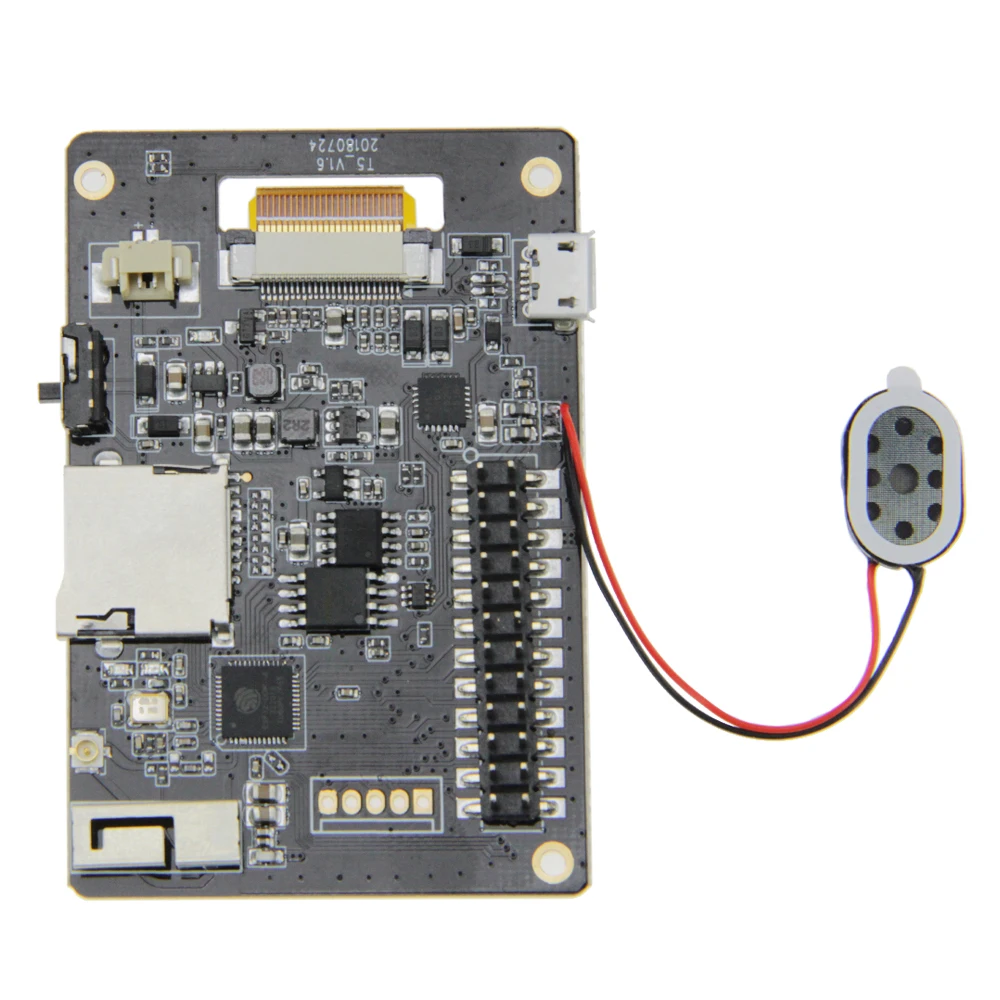

T5 T5S v1.0 Wifi Bluetooth беспроводной модуль база ESP 32 esp32 желтый дисплей электронная



TTGO T5 T5S v1.0 wifi bluetooth беспроводной модуль основа ESP-32 esp32 дисплей ePaper Sperker электрическая плата для разработки

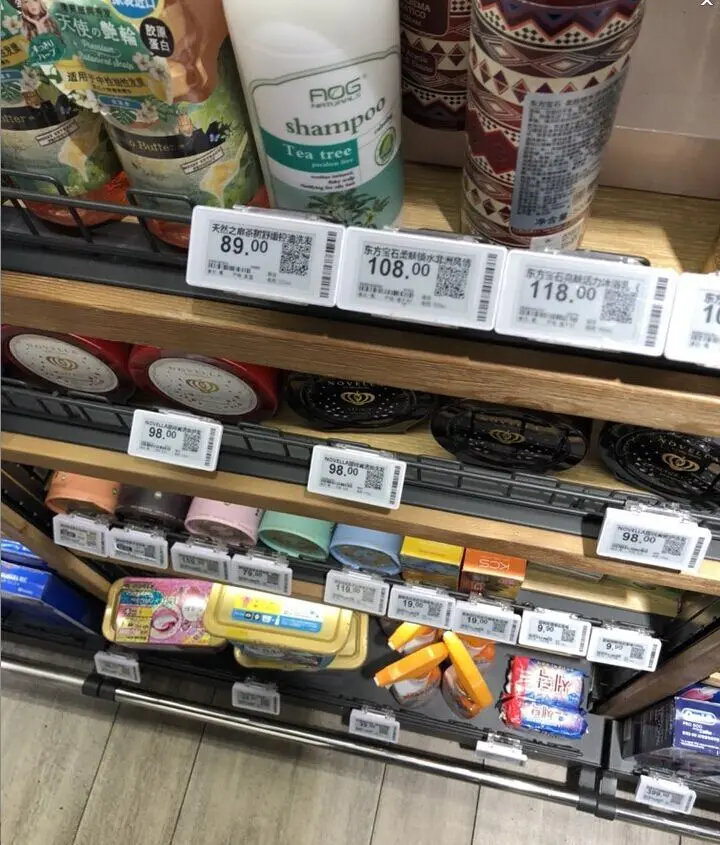

Обзор Это модуль отображения электронной бумаги, разрешение со встроенным контроллером, связь через интерфейс SPI, поддерживает больше цветовых дисплеев. Из-за таких преимуществ, как сверхнизкое энергопотребление, широкий угол обзора, четкий дисплей без электричества, это идеальный выбор для таких приложений, как этикетка полки, промышленный инструмент и так далее. Особенности · Нет подсветки, держит отображение последнего содержимого в течение длительного времени даже при отключении питания · Ультра низкое энергопотребление, в основном мощность требуется только для освежения · Поставляется с ресурсами разработки и руководством (примеры для Arduin-esp32)

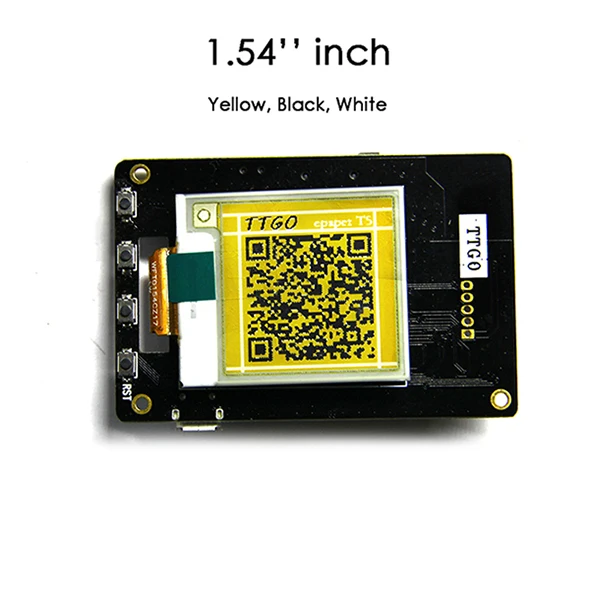

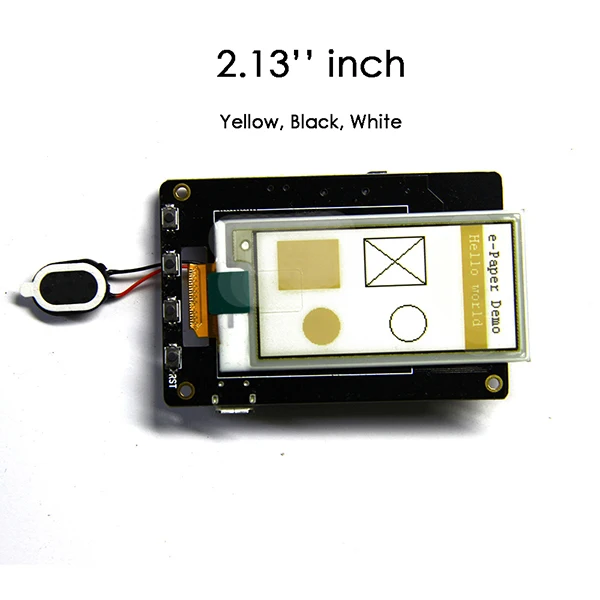

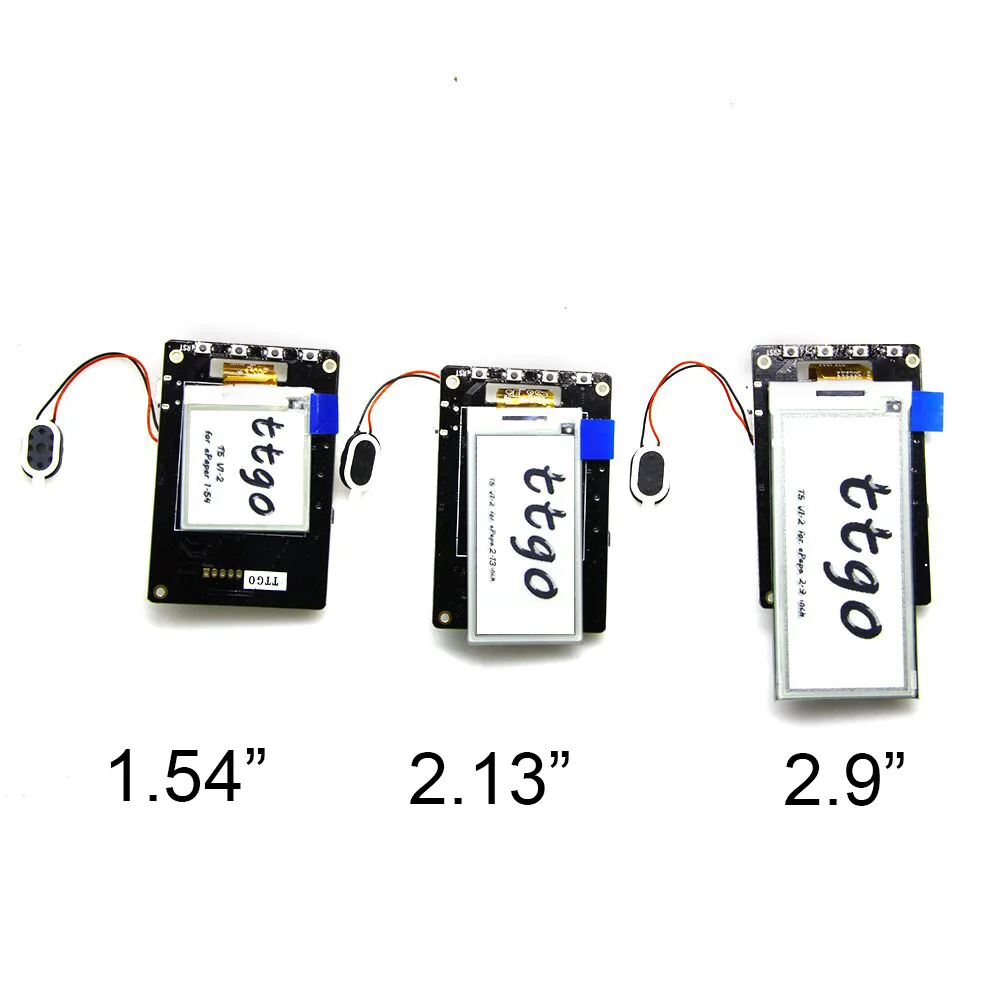

Технические характеристики · Рабочее напряжение: 3,3 В · Интерфейс: 3-проводной SPI, 4-проводной SPI · Цвет дисплея: желтый, черный, белый · Серый уровень: 2 · Обновленная мощность: 26,4 МВт (typ.) · Мощность в режиме ожидания: <0,017 МВт · Угол обзора: >170 ° Характеристики экрана Номер детали Цвета Серый уровень Разрешение Размер дисплея (мм) Размер контура (мм) Время полного обновления (ов) Частичное обновление времени (ов) Интерфейс 1,54 дюймовая электронная бумага Черный, белый 2 200x200 27,60 × 27,60 31,8 × 37,3 2 0,3 SPI 1,54 дюймовая электронная бумага Красный, черный, белый 2 152x152 27,60 × 27,60 31,8 × 37,3 8 N/A SPI 1,54 дюймовая электронная бумага Желтый, черный, белый 2 152x152 27,51 × 27,51 31,8 × 37,3 27 N/A SPI 2,13 дюймовая электронная бумага Черный, белый 2 250x122 48,55 × 23,71 59,2 × 29,2 2 0,3 SPI 2,13 дюймовая электронная бумага Красный, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI 2,13 дюймовая электронная бумага Желтый, черный, белый 2 212x104 48,55 × 23,71 59,2 × 29,2 15 N/A SPI 2,7 дюймовая электронная бумага Черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 6 N/A SPI 2,7 дюймовая электронная бумага Красный, черный, белый 2 264x176 57,29 × 38,19 70,4 × 45,8 15 N/A SPI 2,9 дюймовая электронная бумага Черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 2 0,3 SPI 2,9 дюймовая электронная бумага Красный, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI 2,9 дюймовая электронная бумага Желтый, черный, белый 2 296x128 66,89 × 29,05 79,0 × 36,7 15 N/A SPI Символ Описание VCC 3,3 В GND Наземный DIN SPI MOSI pin CLK SPI SCK pin CS Выбор чипа SPI, низкая активность Постоянный ток Выбор данных/команд (высокий для данных, низкий для команды) RST Внешний сброс, низкий уровень активности Занят Выход состояния работы, низкий уровень активности Схема продукта

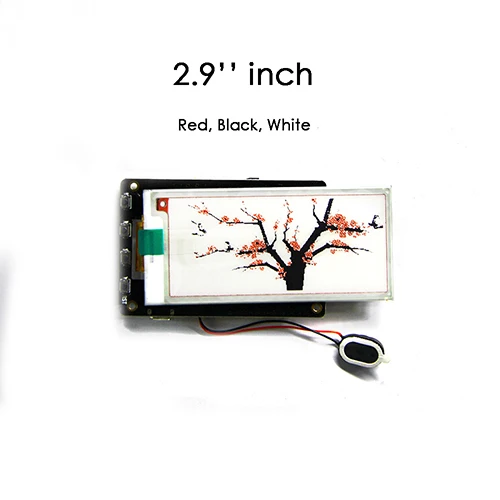

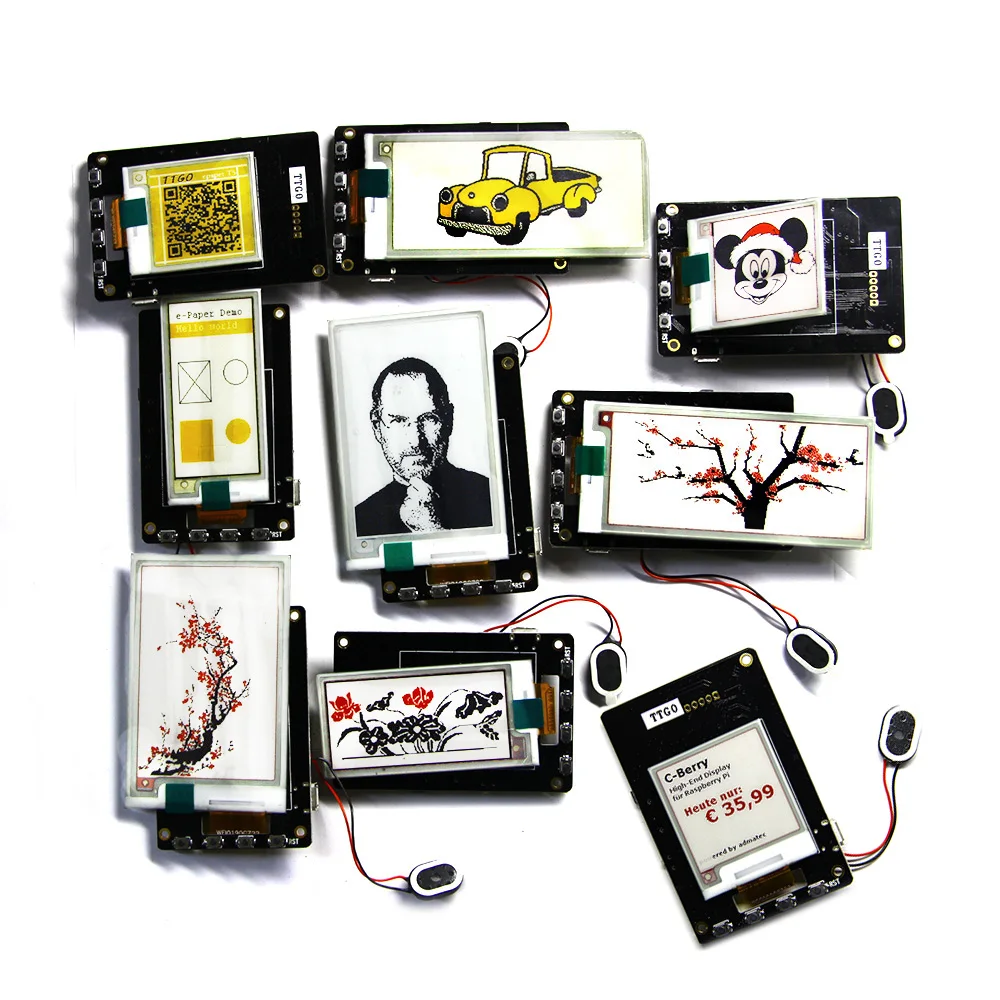

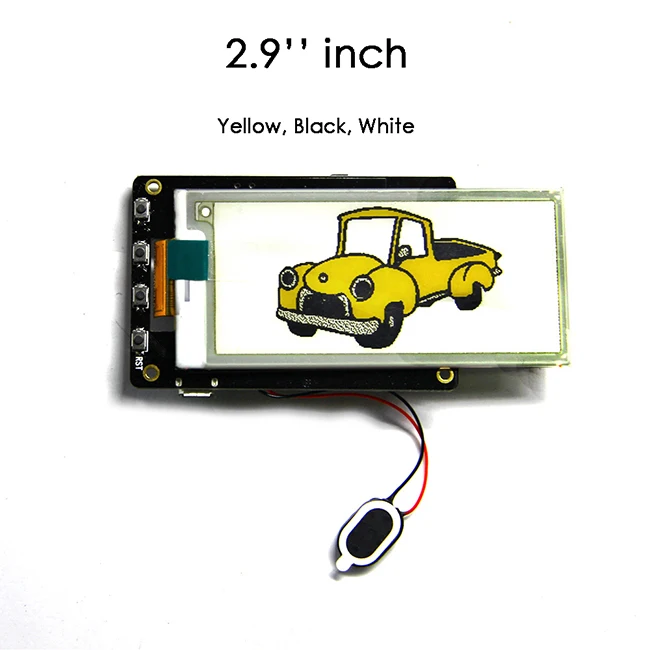

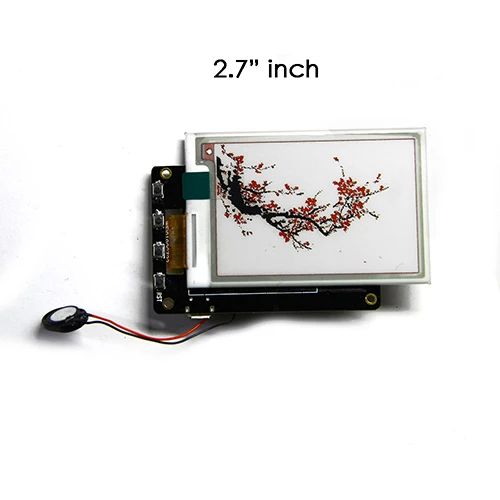

        Больше дисплеев       Для получения дополнительной информации о продукте, пожалуйста, введите://github.com/LilyGO/TTGO-T5-ePaper1.54 Информация о продукте

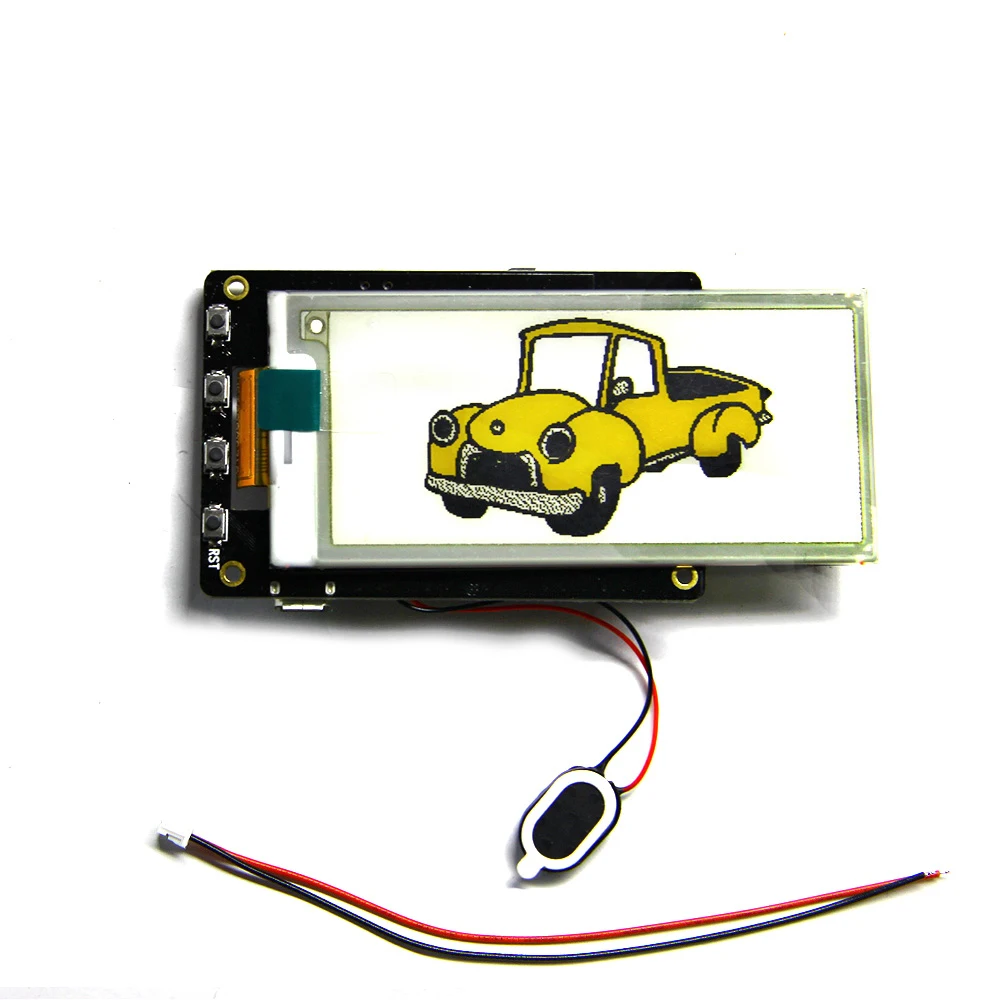

Список доставки Модуль T5 ESP-32 * 1 (Включает экран дисплея и динамики) Кабель питания * 1 Бесплатная коробка * 1
