Singxer SU-1 цифровой интерфейс USB с XMOS XU208 CPLD DSD256 DOP цифровой интерфейс USB

Описание:

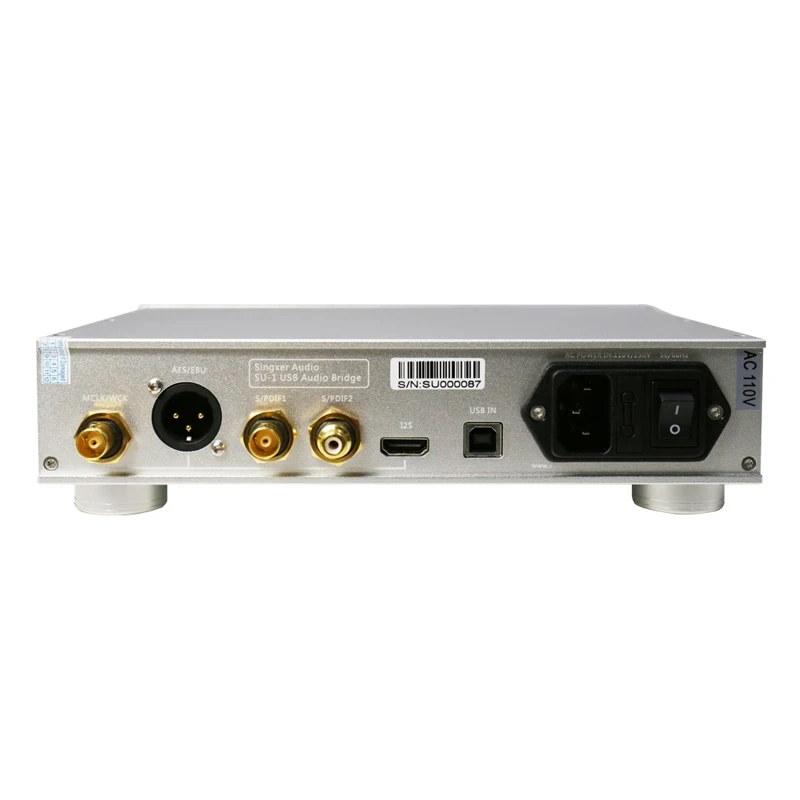

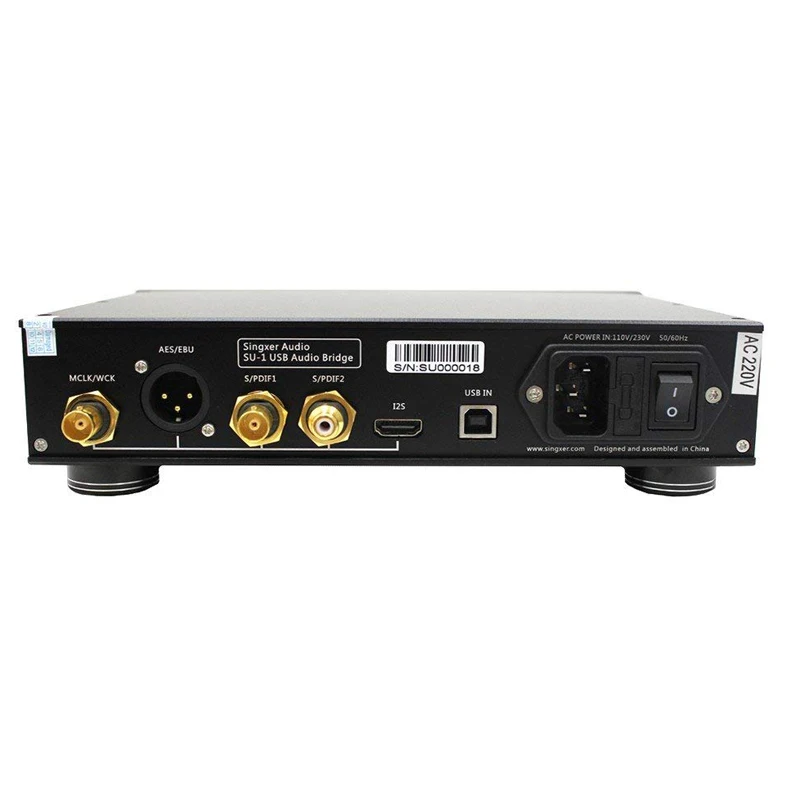

SU-1digital интерфейс-это наша команда, которая разрабатывает высокопроизводительный usb-цифровой аудиоинтерфейс с использованием чипа последней серии XMOS xCORE-200. SU-1-это независимая разработка цифровой системы низких часов дрожанияИнтерфейс (CRYSTEKCCHD-575). SU-1 цифровой интерфейс с использованием стандартного входного интерфейса USB2.0,В то время как SU-1 имеет много выходных интерфейсов, включая сбалансированный выход XLR AES, коаксиальный RCAand BNC, с помощью выхода разъема HDMI I2S порт, WCLK/MCLK часовой выход.

Технические характеристики:

1. SU-1 является первым отечественным и XMOS последним xCORE-200 серий USBdigital interface.Поколение чипов XMOS, используя более передовые технологии процесса, производительность былаУдваивается старый чип U8, объем обработки до 1000 MIPS.

2. Используется высокоскоростная цельная конструкция изоляции, может чинить изоляцию между ПК и интерфейсом помех. SU-1 выдающийся дизайн цепи adopteda, используя высокоскоростнуюCPLD/FPGAЦифровой аудио сигнал для раздельного после изменения структуры, чтобы сделать сигнал после Реформации полностью не зависит от изоляции чип сам встряхивание.

3. SU-1. Внутренняя основная плата использует технологию синхронных часов с однородным источником, CPLD/FPGA внутренняя с использованием специального алгоритма контроля фаз часового сигнала и цифрового аудио сигнала строго, может гарантировать, что цифровой аудиосигнал после изоляции не будет отображаться дополнительное искажение из-за задержки времени и разницы в фазе.

4. SU-1 внутри используется дорогой Аудио Уровень низкие часы (femтосекундные часы), два CCHD-575 от Crystek.f5. Хорошо известно, что вес ядра цифрового аудио-это алгоритм. Команда Singxer работает в области цифрового аудио в течение многих лет, в то же время мы получаем сильную поддержку от команды XMOS FAE, мы на основе оригинального firmwarehad сделали много технического улучшения и оптимизации алгоритм.

Технические индикаторы:

Каждый выходной интерфейс поддерживает частоту выборки:

PCM:44,1 кГц, 48 кГц, 88,2 кГц, 96 кГц,

176,4 кГц, 192 кГц, 352,8 кГц, 384 кГц

[I2S out and WCLK out поддерживает все частоты дискретизации, S/PDIF и AES/EBU наивысшая поддержка 192 кГц]

DSD:2,8 МГц (DSD64)-DoP, native

5,6 МГц (DSD128)-DoP, native

11,2 МГц (DSD256)-DoP, native

[I2S out поддерживает все форматы DSD, S/PDIF и AES/EBU поддерживает режим DSD64 DOP]

Ширина Бит:Топ до 32 бит на выходе I2S

Топ до 24 бит на S/PDIF и AES/EBU выход

 Каждый интерфейс Электрические Стандарты:

1. Это стандартная Входная розетка USB типа Bmother, диапазон источника питания USB от 4,5 В до 5,2 в;

2. входное гнездо питания переменного тока принимает три тонны IEC320, поддержка AC 110 В (от 90 до 120 В или 220 В, от 180 до 240 В) вход, 50 до 60 Гц, развитие внутреннего переключателя напряжения шасси.

3. Выходной интерфейс BNC и стандарт интерфейса RCA, уровень сигнала S/PDIF составляет 550 мВ (Стандартная нагрузка), выходное сопротивление 75 Ом.

4. Выходной интерфейс XLR стандартный сигнал AES/EBU, уровень of3.3 V (Стандартная нагрузка), выходное сопротивление 110 Ом.

5. Часы word (WCLK) используют выходной интерфейс BNC, уровень forTTL (без нагрузки), выходное сопротивление 75 Ом.

6. I2S выходной сигнал через разъем HDMI, четыре выхода дорожного сигнала, включая MCLK, BCLK, LRCLK, SDATA сигнал, используя стандартный уровень разницы anLVDS, управление импедансом в 100 Ом. Один из сигналов HDMI socketPIN13-15 DSD_ON, Высокое электричество в обычное время-I2S работает в DSDmode,ДляLVTTLУровень; слабый PIN18 для 5 В выход источника питания (Выходная мощность менее 20 мА), может использоваться в качестве разъема интерфейса.

Совместимость системы:

1. Windows XP, Windows 7, Windows 8; 32/64 бит, необходимо установить драйвер
2. Native MacOS 10,6 и более поздние версии, используйте собственный драйвер
3. Native Linux с совместимым ядром UAC2, используйте собственный драйвер
4. Android OS 4,2 и выше, требуется поддержка функции OTG
