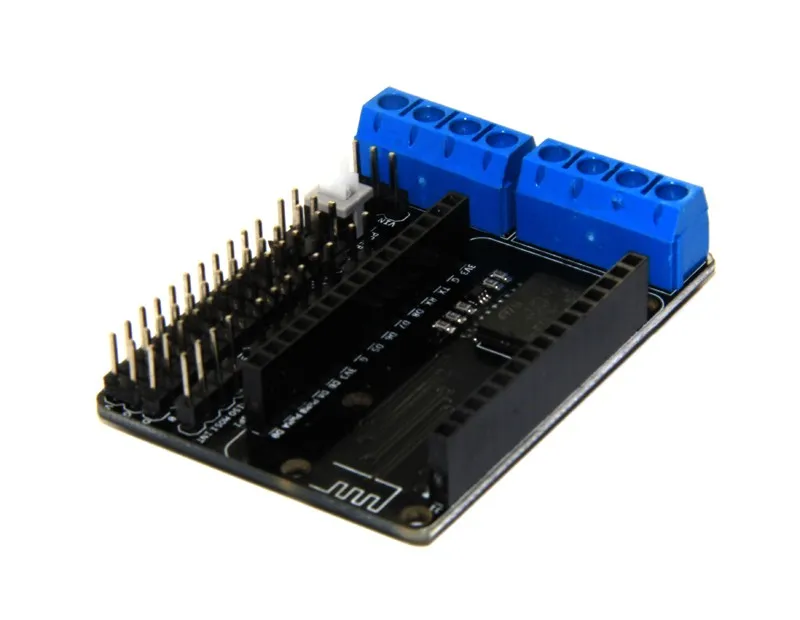

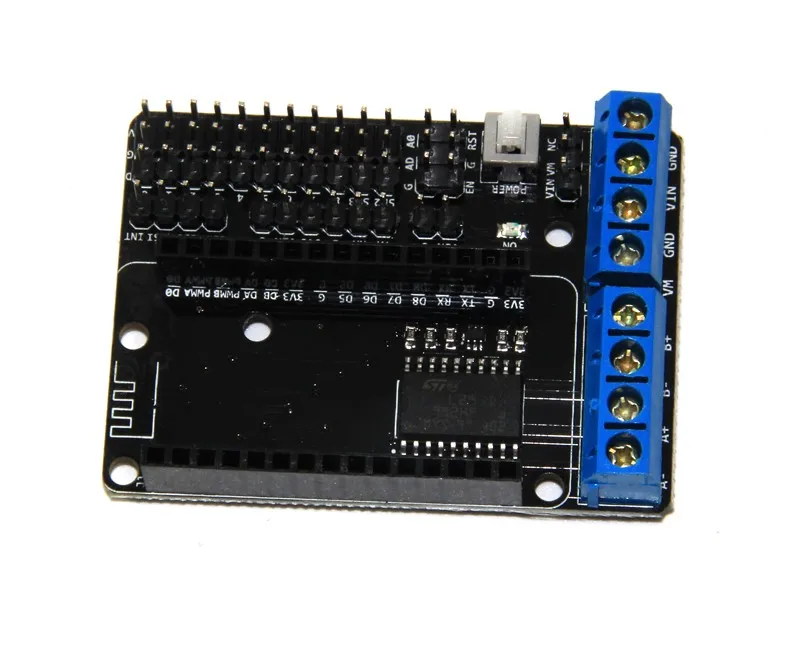

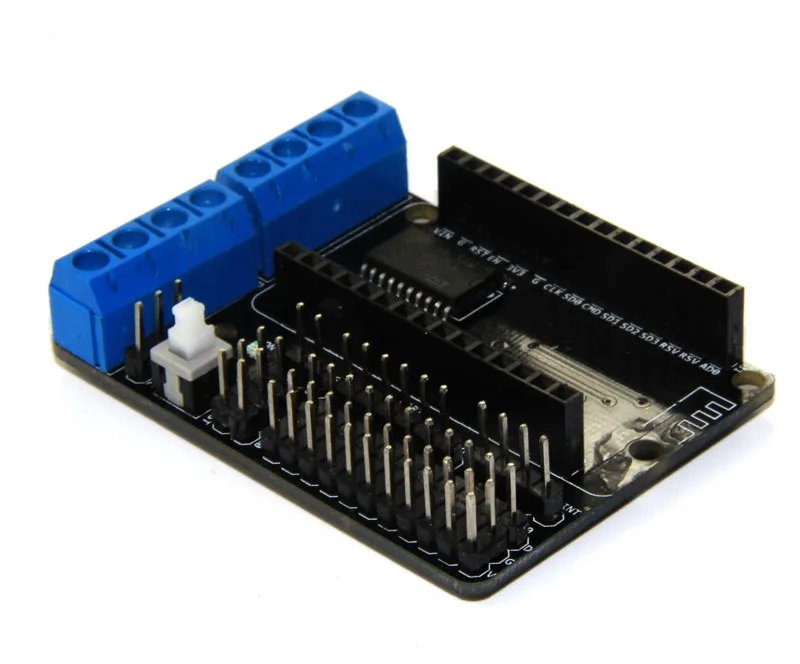

1 шт. NodeMCU щит для платы двигателя L293D ESP 12E от ESP8266 изолятор балки встряхивая

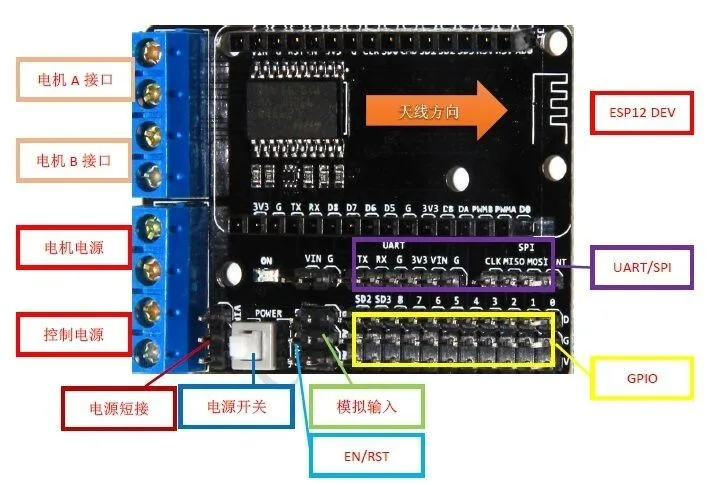

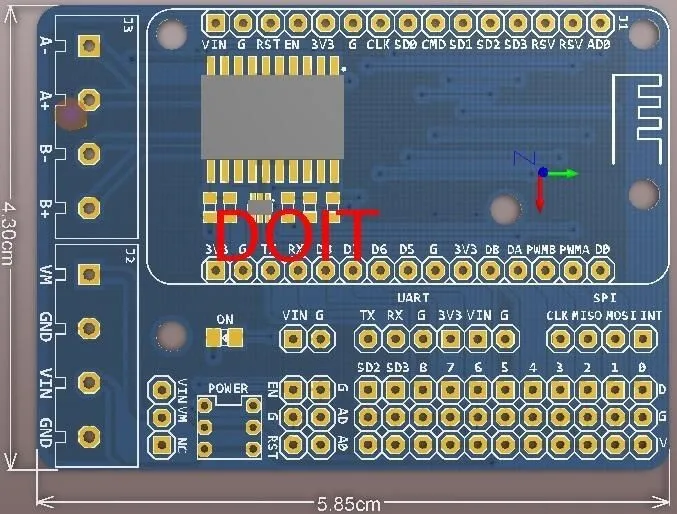

ESP-12E Плата расширения двигателя   Описание:   На основе первого двигателя Расширительная плата ESP-12E развития.   Особенности:   L ESP12 DEV KIT development board модуль расширения;   L lead ESP12 DEV KIT многофункциональные Контакты: SPI, UART, GPIO, AI и 3,3 в разъем питания;   L Расширьте двухходовой двигатель, двухходовой двигатель прямого привода;   L бортовой выключатель питания;   L L293D   Диапазон мощности двигателя: 4,5 В ~ 36 В;   Диапазон управляемой мощности: 4,5 В ~ 9 В;   L Мощность двигателя, управление разъединением мощности; в эксперименте, путем короткого замыкания блока слияния, VIN и VM короткое, в то время как питание двигателя и платы управления. Технические характеристики   Потребляемая мощность:   -Мощность двигателя (ВМ): 4,5 В ~ 36 В, может быть отдельным источником питания;   ~ Управляемая мощность (вин): 4,5 В ~ 9 В (10 в макс.), может питаться отдельно;   ~ Модуль обеспечивает короткое замыкание (короткий VM и VIN), вы можете легко использовать одну мощность (должен 4,5 В ~ 9 В) одновременно управлять и управлять двигателем;   Логический рабочий ток Iss: 60mA (Vi = L), 22mA (Vi = H);   Приводная часть рабочего тока Io: 1.2A;   Максимальная мощность рассеивания: 4 Вт (T = 90)   Уровень входного сигнала управления: высокий: 2,3 VVIHVIN; Низкий:-0.3VVIL1.5V   Рабочая температура:-25 ~ + 125   Тип привода: двойной мощный H-bridge драйвер   ESP12E Dev Kit порт управления: D1, D3 (двигатель); D2, D4 (двигатель B)   Вес модуля: около 20 г Меры предосторожности Когда l вставьте ESP-12E модуль, пожалуйста, обратите внимание на направление в соответствии с антенной расширительной платы; L Использование коротких модулей, которые могут одновременно управлять доской и двигателем.
