Мощный микропроцессор, содержащиеся в HAT520 САР контроллер обеспечивает точность напряжения (2-полосная 3-фазный/однофазный) измерение на входе и сделать точные решения на скачки напряжения (потери мощности, более/под напряжением, более/менее частота, Потеря фазы, неправильная фаза) и контроль АТС для переноса после истечения задержки. Этот контроллер подходит для не ломающихся АТС. Когда 1 # является ненормальным, контроллер отправит сигнал для запуска генератора после истечения «1 # ненормальной задержки». Функция «Три пульта» (дистанционное управление, Дистанционное измерение и Удаленная связь) может быть реализована с помощью порта связи.

Производительность и характеристики

HAT520 САР контроллер может контролировать 2-полосная 3-фазный 4-провод напряжения, 2-фазный 3-жильный и однофазный 2 провода Напряжение (2 способ сети, или 1 способ сети и 1 способ генератора) и управления АТС для передачи. Его характеристики и характеристики показаны ниже

1. Измерение и отображение 2-полосная 3 фазы Напряжение и частоты следующим образом:
2. Перенапряжение/понижение напряжения, Потеря фазы, неправильная фаза, функция защиты частоты. По умолчанию отключена неправильная защита фазовой последовательности и защита от перегрузки/понижения частоты; Однако пользователи могут устанавливать функцию защиты по мере необходимости.
3. Параметры можно установить с помощью программного обеспечения ПК с помощью модуля SG72 (USB to LINK) или другого конверсионного модуля.
4. Нормальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секундах, а Задержка запуска генератора может быть установлена в (0 ~ 3600) секундах.
5. Аномальная задержка напряжения 1 # или 2 # может быть установлена в (0 ~ 60) секундах, а задержка остановки генератора может быть установлена в (0 ~ 3600) секундах.
6. «приоритет мощности 1 #», «Авто/Руководство», «Нет приоритета» и «приоритет мощности 2 #» можно установить через переднюю панель контроллера.
7. Выходной сигнал закрытия может быть установлен как на интервалах, так и в качестве непрерывного выхода.
8. Подходит для 2 изолированных нейтральных линий.

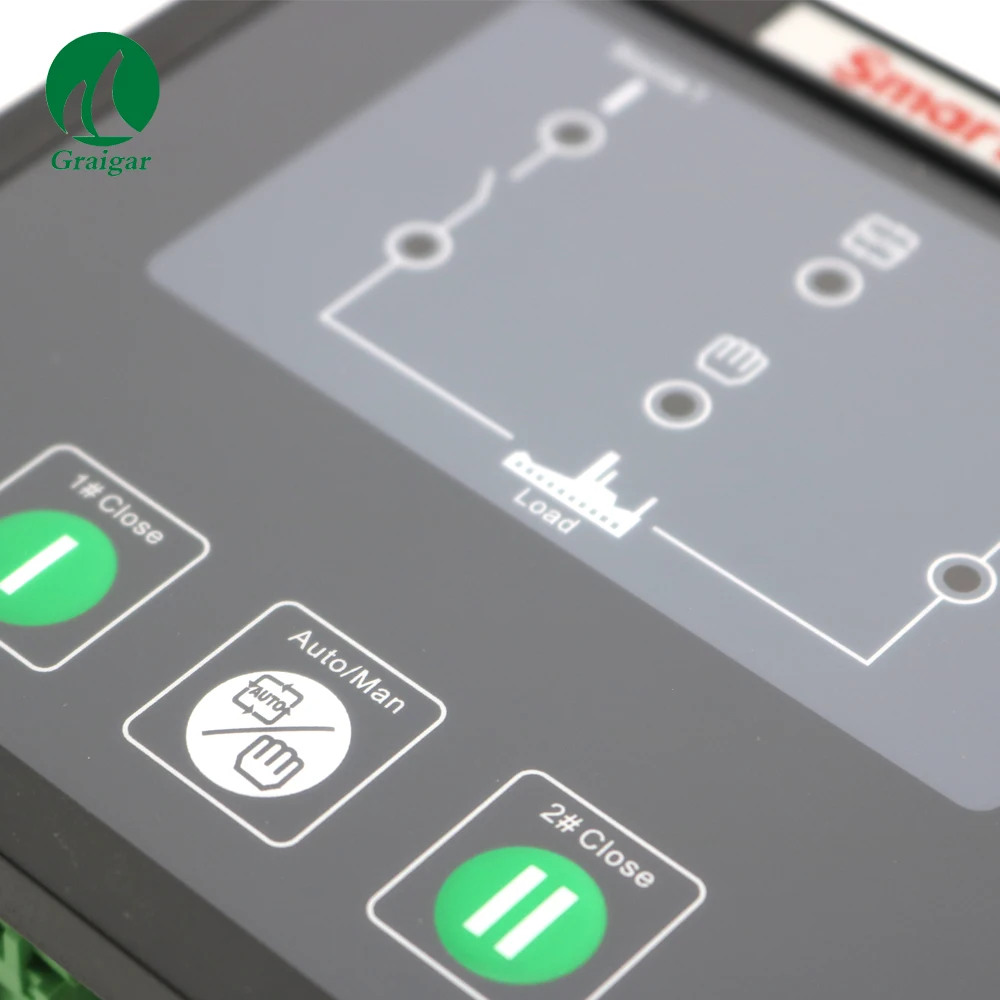

9. Автоматический/ручной режим. В ручном режиме передача ATS может быть осуществлена с помощью кнопки панели.

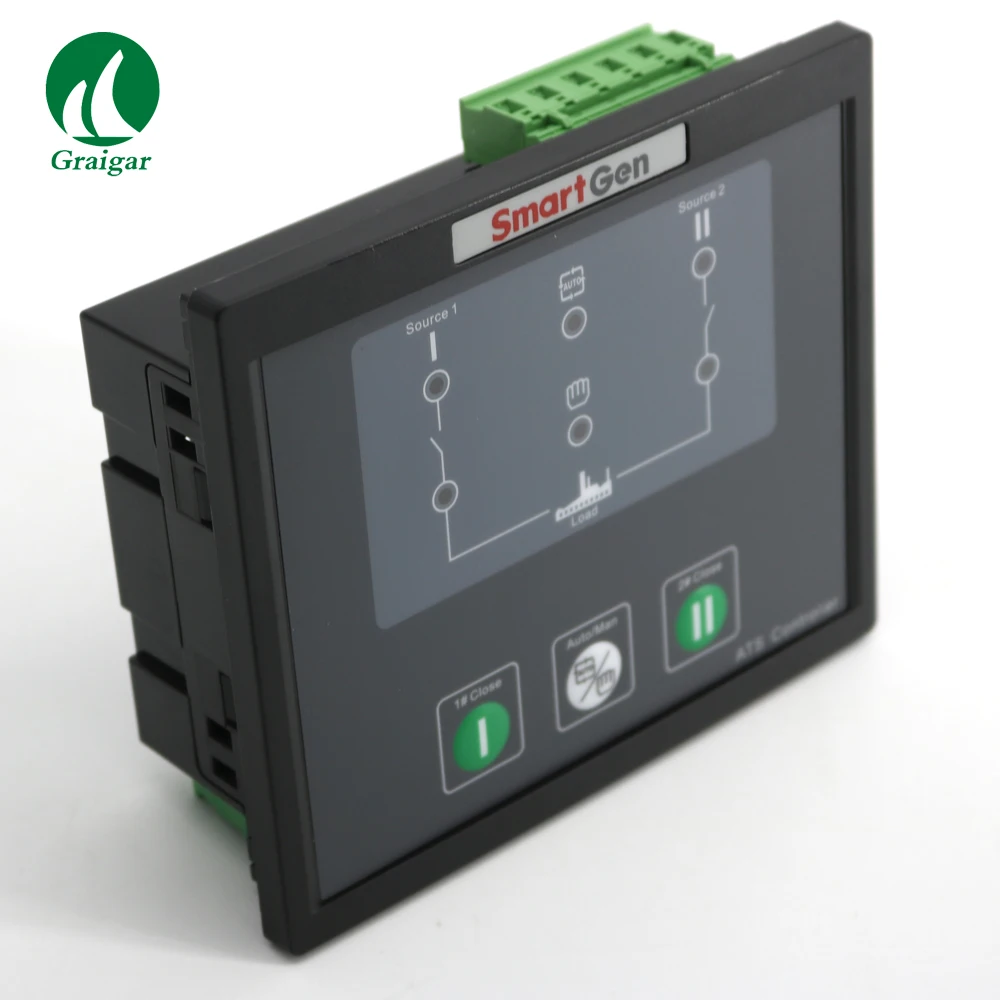

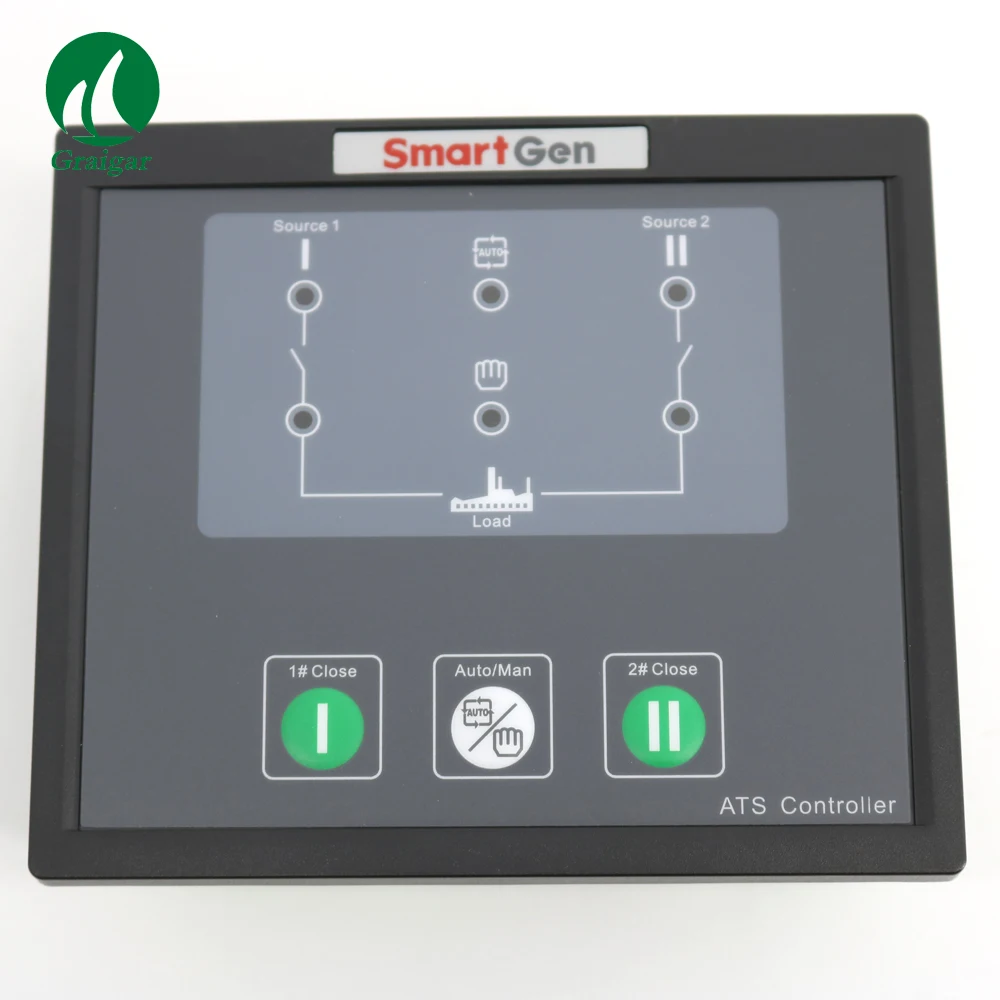

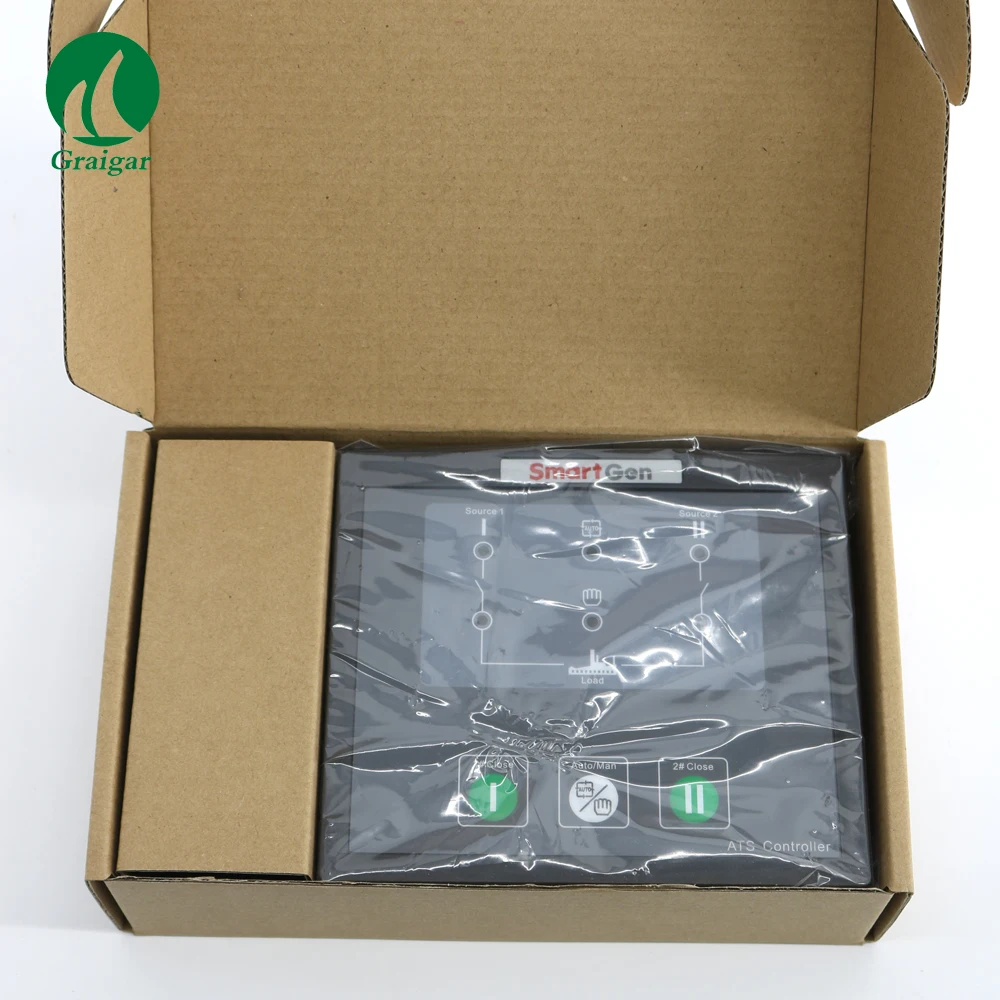

10. Светодиоды, установленные на передней панели, могут четко отображать состояние работы ATS.

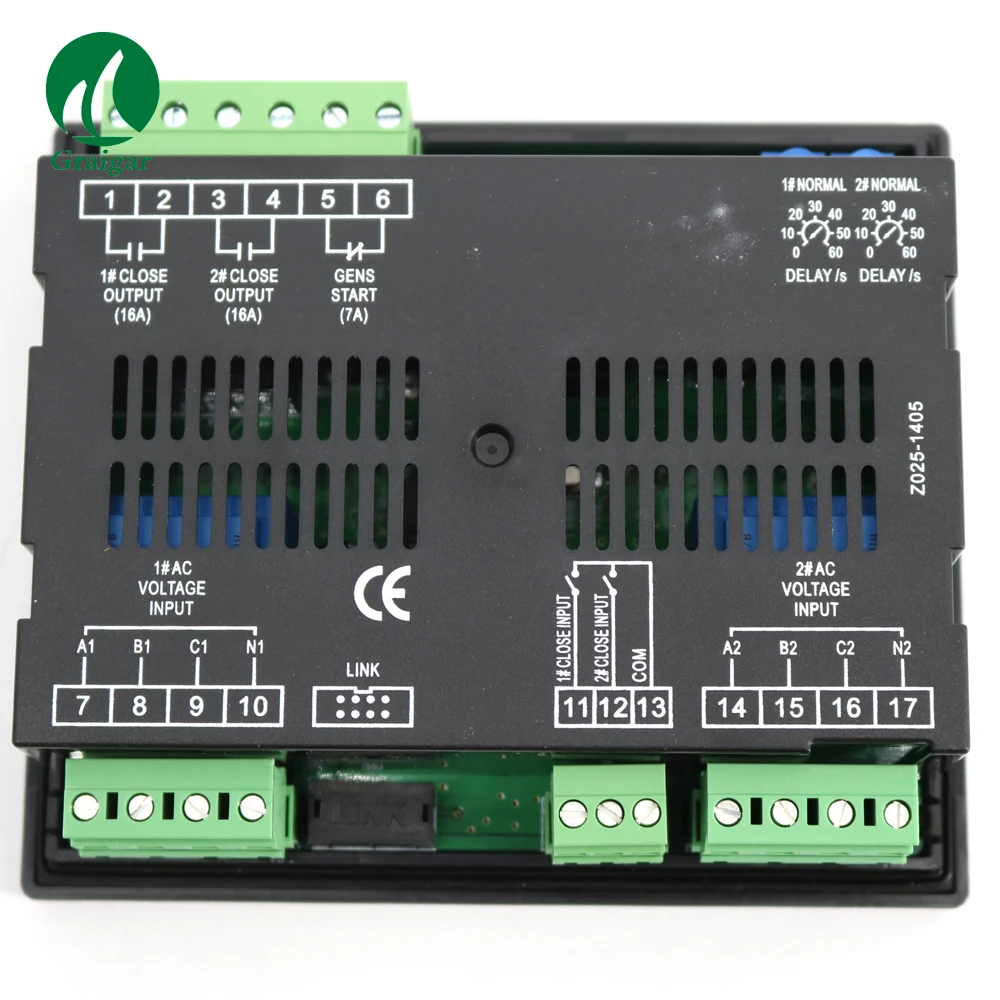

11. Выходная мощность контактора 1 # и 2 # реле передачи питания (1 # CLOSE, 2 # CLOSE) составляет 16A AC250V, вольтовый контакт, может быть непосредственно использован в вождении переключателя для передачи.
12. Выходная контактная мощность пускового реле Genset (GENS start)-7A AC250V/7A DC28V, без контакта N/C.
13. Подходит для различных систем переменного тока (3 фазы 4 провода, 2-фазный 3-проводов и однофазный 2 провода).
14. Контроллер обладает сильной способностью анти-электромагнитных помех, может использоваться в сложных условиях электромагнитных помех.

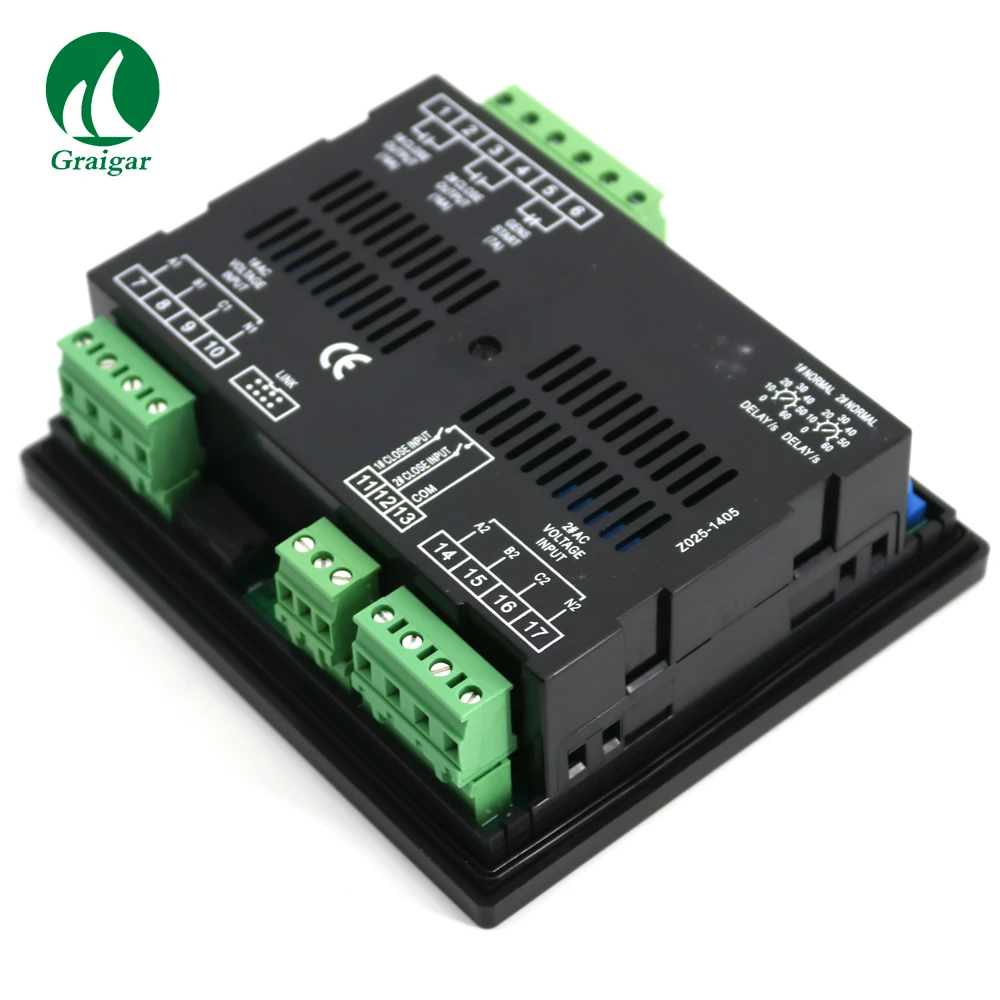

15. Модульная конструкция, саморегулирующийся ABS пластиковый корпус, подключаемый терминал, встроенный монтаж, компактная конструкция с простой установкой.

Спецификация

Детали

Содержание

Операционной Напряжение

AC170V ~ 277V во время питания переменного тока L1N1/L2N2 питания.

Мощность потребления

<2 Вт (режим ожидания: <1 Вт)

AC Напряжение Вход

3P4W (ph-N)

1P2W (ph-N)

2P3W (ph-N)

AC170V ~ AC277V(ph-N)

AC170V ~ AC277V (ph-N)

AC170V ~ AC277V(ph-N)

Номинальная частота

50/60Hz

1 # релейный выход

16A AC250V вольт свободный выход

2 # релейный выход

16A AC250V вольт свободный выход

Gen пусковое реле

7А AC250V вольт свободный выход

1 # Вход

COM connect активен.

2 # Вход

COM connect активен.

Связь

Интерфейс связи, протокол MODBUS

Чехол размеры

139 мм x 120 мм x 48 мм

Панель с резным узором

130 мм x 111 мм

Рабочие условия

Температура: (-25 ~ + 70)°C; Влажность: (20 ~ 93)% RH

Условия хранения

Температура: (-25 ~ + 70)°C

Уровень защиты

IP55 прокладка

Прочность изоляции

ПрименениеAC2.2kVСтабилизатор напряженияМежду высоковольтным терминалом и низковольтным терминалом;

Ток утечки не более 3 мА в течение 1 мин.

Вес

0,49 кг
