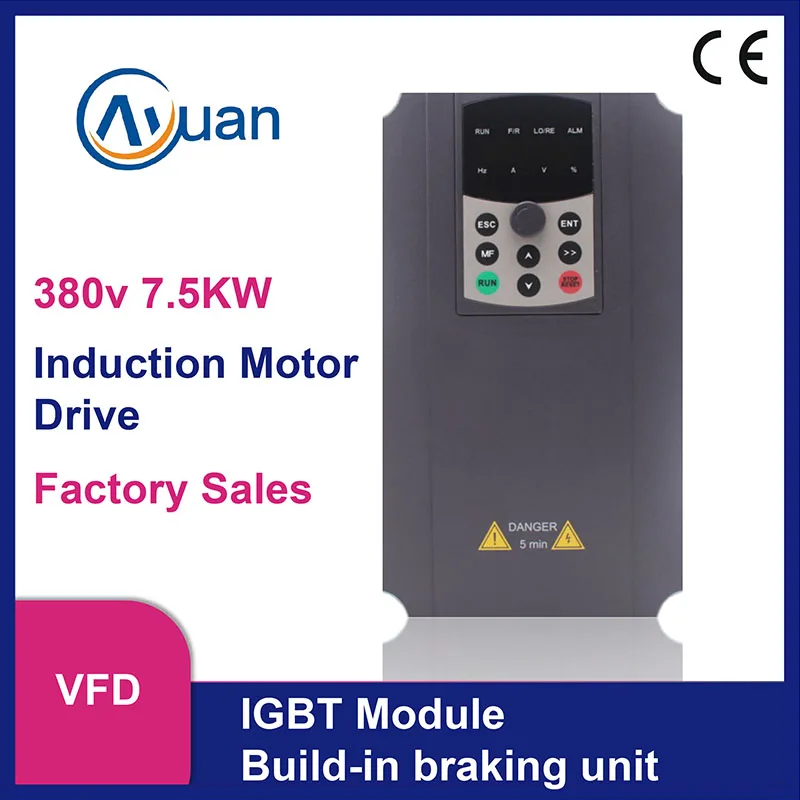

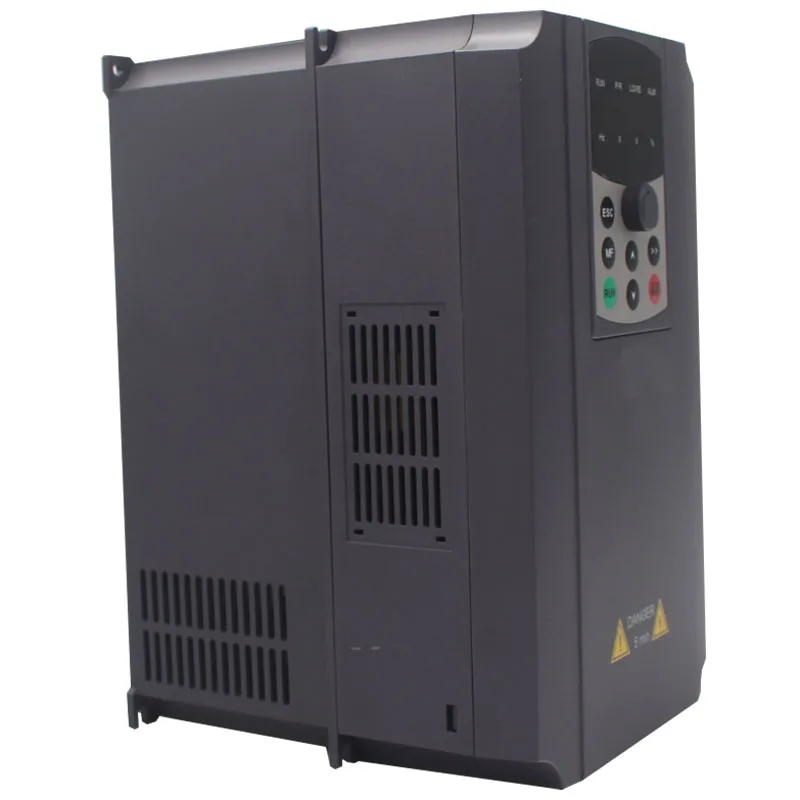

VFD 7.5kw 380V Векторный Преобразователь частоты для индукционного двигателя |

VFD 7.5kw 380V Векторный Преобразователь частоты для индукционного двигателя |

Обратите внимание:

Мы являемся фабрикой прямых продаж в Шэньчжэне, Китай, специально для Mini VFD, VFD модели типа от 0,75 кВт до 1 мВт более 10 лет.

Если вам нужно разместить нашу продукцию оптом или вы хотите быть нашим дилером, нужна техническая поддержка, пожалуйста, свяжитесь с намиCnc.automation@foxmail.com, Можно предложить лучшую цену.

Основная функция:

Встроенный PID (может работать при подаче воды под постоянным давлением)

Easy PLC

Многоскоростной

Связь RS485

Автоматическое регулирование напряжения

Точный предел тока

Защита стойла

Защита от перегрузки по току

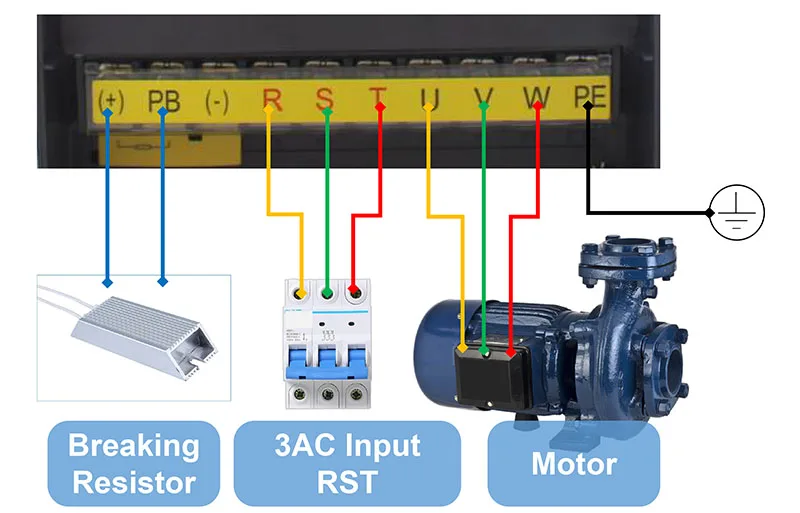

Поддержка внешнего тормозного резистора

Основная особенность:

Используйте модуль IGBT, более стабильный и надежный.

Поддержка мотора шпинделя (VF: 0-3000 Гц)

Поддержка векторного управления без датчика (SVC: 0-300 Гц)

Множественная защита (До 30 вариантов защиты от сбоев, включая перегрузки по току, перенапряжения, пониженного напряжения, перегрева, фазы по умолчанию, перегрузки, ярлыка и т. д., может записывать детальное рабочее состояние во время сбоя и имеет функцию автоматического сброса)

Сильный ток и слабый ток полностью изолированы, безопасны и надежны

Энергоэффективный

Гарантия один год

Пожизненное послепродажное обслуживание.

Заводская цена.

Техническая поддержка.

Мы можем решить вашу проблему:

Легкое Перегрузка по току при запуске

Долгое время ACC и DEC

Склонность к перенапряжению во время отключения

Машинная одежда

Нестабильная работа

Инвертор легко повреждается

Меньше мощности при низкой скорости

Механический резонанс

Товар

Особенности

Описание

Функции ввода и вывода

Входное напряжение

1PH 220VAC ± 15%, 3PH 380VAC ± 15%

Входная частота

50 ~ 60 Гц ± 5%

Выходное напряжение

0 ~ Номинальное входное напряжение

Выходная частота

0 ~ 600 Гц, единица измерения 0,01 Гц

Возможность перегрузки

150% 1 мин; 180% 10s; 200% 1s

Функция управления

Тип двигателя

Индукционный двигатель

Шаблон управления

V/F Управление,

Бессенсорный контроль скорости (SVC),

Диапазон скорости

1:100 (в/Ф)
1:200 (SVC)

Точность скорости

± 0.5% (в/Ф)
± 0.2% (SVC)

Пульсация скорости

± 0.5% (в/Ф)
± 0.3% (SVC)

Пусковой момент

0,5 Гц 150% (в/Ф)
0,25 Гц 150% (SVC)

Основные функции

Начальная частота

0,00 ~ 10,00 Гц

Accel/Decel time

0,1 ~ 65000,0 s

Несущая частота

0,5 кГц ~ 16,0 кГц

Режимы команды частоты

Клавиатура вверх/вниз; Цифровая настройка; Аналоговая Настройка: AI1/AI2/AI3; Многоступенчатая Настройка; Настройка PID; Настройка Modbus;

Методы запуска

Начните с начальной частоты; Торможение впрыска постоянного тока в начале; Запуск полета.

Методы остановки

Пандус для остановки; Побережье для остановки; Инжекторное торможение постоянного тока при остановке пандуса.

Возможность динамического тормоза

Напряжение срабатывания Тормозного Блока: 650 ~ 750 В

Возможность торможения постоянного тока

Начальная частота торможения постоянного тока: 0,00 Гц ~ 600,00 Гц; Постоянный ток торможения: 0,0 ~ 100.0%; Время торможения постоянного тока: 0,0 с ~ 100,0 с

Автоматическая регулировка напряжения

При изменении напряжения сети он может автоматически поддерживать постоянное выходное напряжение

Частота мгновенного снижения

Когда напряжение сети понижено, частота будет мгновенно снижена для поддержания напряжения шины

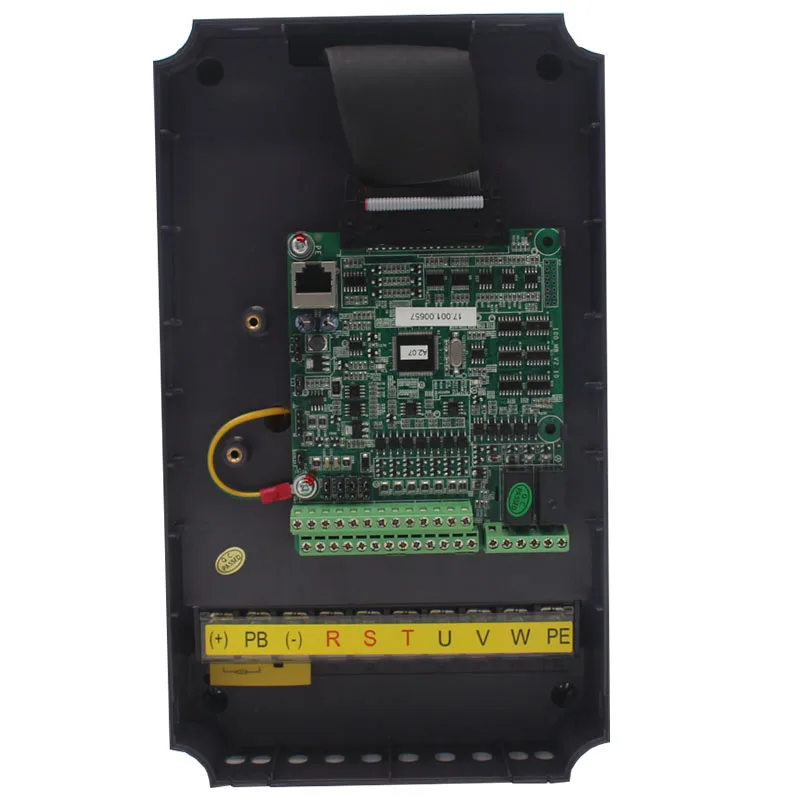

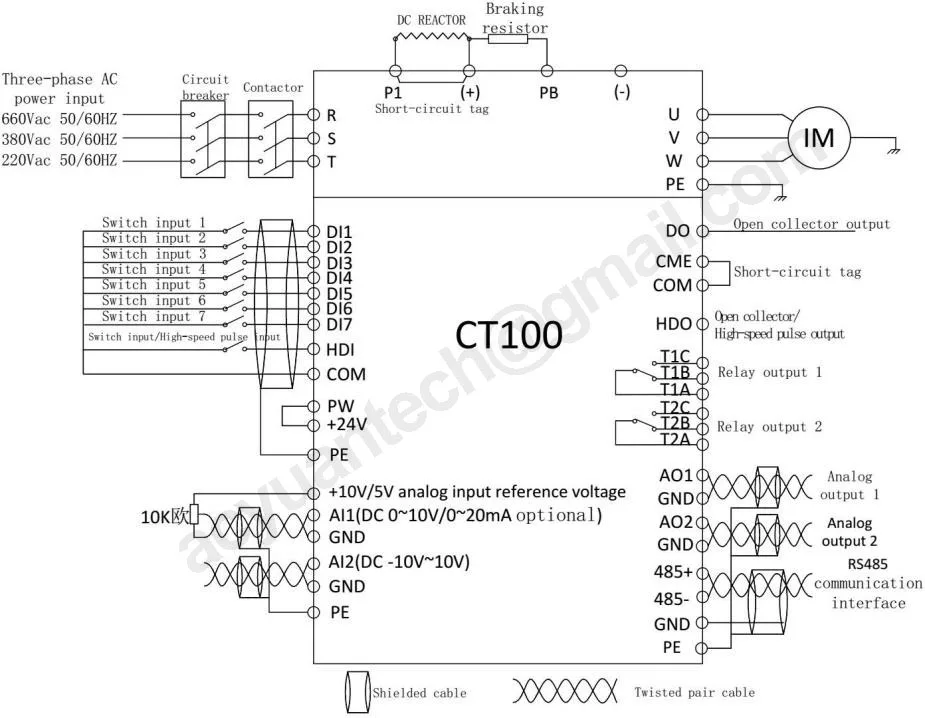

Клеммы управления

Входные клеммы

Восемь цифровых входных клемм, один из них используется для импульсный вход. Два аналоговых входных клеммы. Один из них-только напряжение, а другой-Программируемое напряжение/ток.

Выходные клеммы

Один Высокоскоростной импульсный выход (0 кГц ~ 50 кГц квадратный волновой выход) и два аналоговых выхода (программируемый напряжение/ток) могут выводить сигналы, такие как частота команд, выходная частота и т. д. Один цифровой выход; Два релейных выхода.

Интерфейс связи

Связь RS485

Поддержка интерфейса связи RS485 и Modbus RTU.

Защита от неисправностей

Перегрузка по току; Перенапряжение; Пониженное напряжение шины; Перегрузка двигателя; Перегрузка инвертора; Потеря фазы на входе; Потеря фазы на выходе; Перегрев выпрямителя; Перегрев IGBT; Внешний отказ; Неисправность связи; Неисправность измерения тока; неисправность EEPROM; Отключение обратной связи PID; Заводское время доставки; И т. Д.

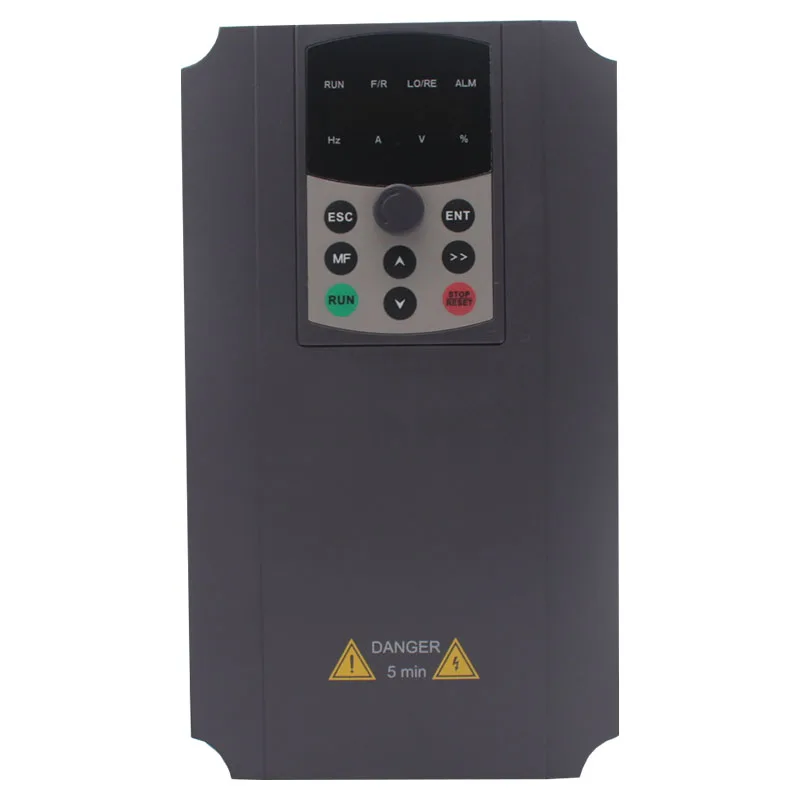

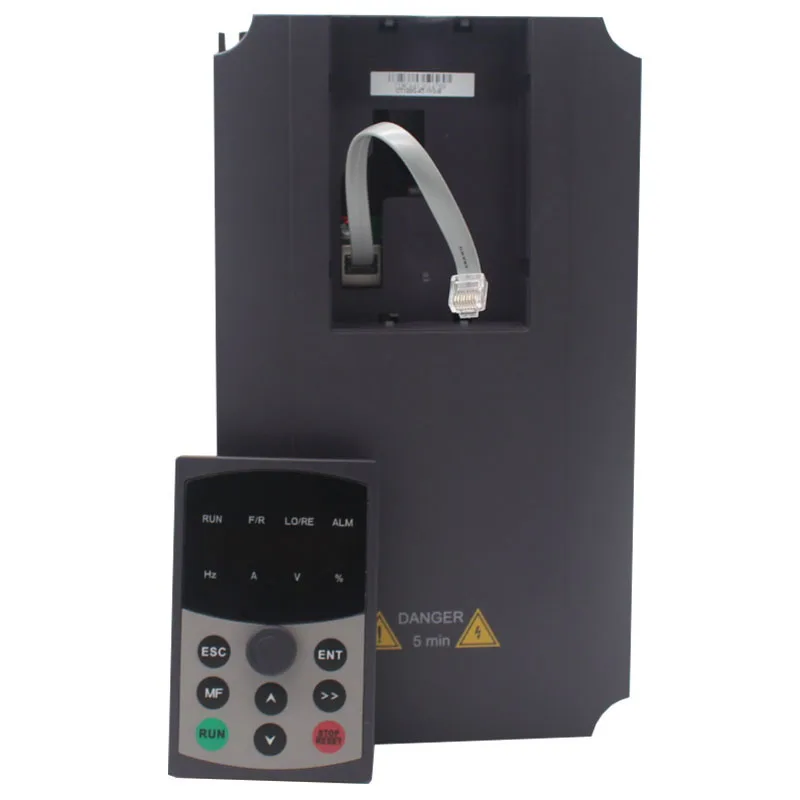

Дисплей клавиатуры

Светодиодный дисплей

Подсветка светодиодной цифровой трубки отображает соответствующую информацию инвертора.

Другое

Поле

В помещении, без прямых солнечных лучей, без пыли, агрессивных газов, легковоспламеняющихся газов, масляного тумана, водяного пара, капель воды, соли и т. д.

Температура

-10 ~ + 40 ℃, 40 ~ 50 ℃: Номинальный выходной ток de-rates 1% на каждые 1 ℃

Влажность

5% ~ 95%, без конденсации.

Высота

0 ~ 2000 м: de-rate 1% на каждые 100 м, когда выше 1000 метров.

Вибрация

Менее 5,9\ Text {m}/\ text{s}^ 2$\text{М}$$/$$\text{S}$2

Температура хранения

-40 ~ + 70 ℃

Информация о модели серии CT100G

Модель

Мощность
КВт

Входной ток
А

Выходной ток
А

Применимый мотор
КВт

1ph 220 В переменного тока 50/60 Гц

CT100G-0.7G-2S-B

0,75

8,2

4,5

0,75

CT100G-1.5G-2S-B

1,5

14,0

7,0

1,5

CT100G-2.2G-2S-B

2,2

23,0

9,6

2,2

3PH 380Vac 50/60Hz

CT100G-0.7G-4T-B

0,75

3,4

2,5

0,75

CT100G-1.5G-4T-B

1,5

5,0

3,7

1,5

CT100G-2.2G-4T-B

2,2

5,8

5,3

2,2

CT100G-4.0G-4T-B

4,0

12,0

9,5

4,0

CT100G-5.5G-4T-B

5,5

18,5

14,0

5,5

CT100G-7.5G-4T-B

7,5

22,5

18,5

7,5

CT100G-11G-4T-B

11

30,0

25,0

11

CT100G-15G-4T-B

15

39,0

32,0

15

CT100G-18.5G-4T-B

18,5

45,0

38,0

18,5

CT100G-22G-4T-B

22

54,0

45,0

22

CT100G-30G-4T-B

30

68,0

60,0

30

CT100G-37G-4T

37

84,0

75,0

37

CT100G-45G-4T

45

98,0

92,0

45

CT100G-55G-4T

55

123,0

115,0

55

CT100G-75G-4T

75

157,0

150,0

75

CT100G-90G-4T

90

188,0

180,0

90

CT100G-110G-4T

110

221,0

215,0

110

Модель

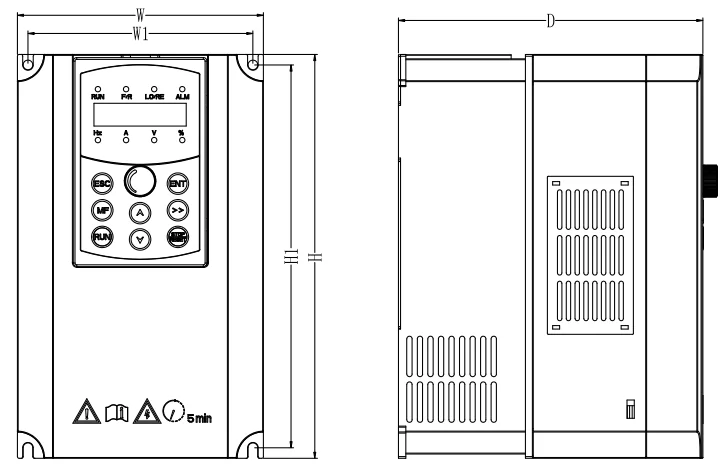

Внешние размеры и монтажные отверстия
(Мм)

Диаметр
(Мм)

Вес (кг)

Форма

CT100G-0.7G-2S-B

126

186

155

115

175

-

5

1,6

C0

CT100G-1.5G-2S-B

CT100G-2.2G-2S-B

CT100G-0.7G-4T-B

CT100G-1.5G-4T-B

CT100G-2.2G-4T-B

CT100G-4.0G-4T-B

CT100G-5.5G-4T-B

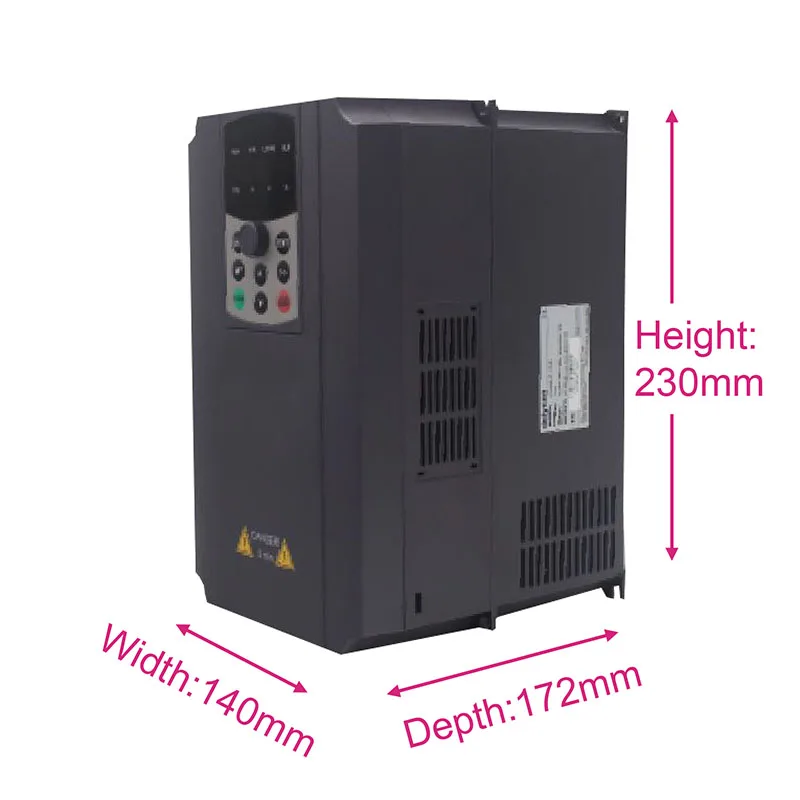

CT100G-7.5G-4T-B

140

230

172

128

218

-

5,5

3,5

C1

CT100G-11G-4T-B

165

285

200

153

273

-

5,5

5,2

C2

CT100G-15G-4T-B

CT100G-18.5G-4T-B

214

402

205

184

360

385

7

11,5

C3

CT100G-22G-4T-B

CT100G-30G-4T-B

CT100G-37G-4T

250

442

230

220

405

425

7

19

C4

CT100G-45G-4T

CT100G-55G-4T

299

602

276

240

540

580

9

30

C5

CT100G-75G-4T

CT100G-90G-4T

CT100G-110G-4T
