Детская посылка STM32 плата STM32F407IGT6 ARM + сенсорный ЖК-дисплей 3 2 дюйма 320x240 16 модулей |



STM32 доска STM32F407IGT6 ARM Cortex-M4 STM32 макетная плата + 3,2 дюймов сенсорный экран ЖК-дисплей + 16 модуль комплект = Open407I-C посылка B



Плата разработки STM32 предназначена для MCU STM32F407IGT6 и интегрирует различные стандартные интерфейсы, довольно легко для периферийных экспансий.

Обзор

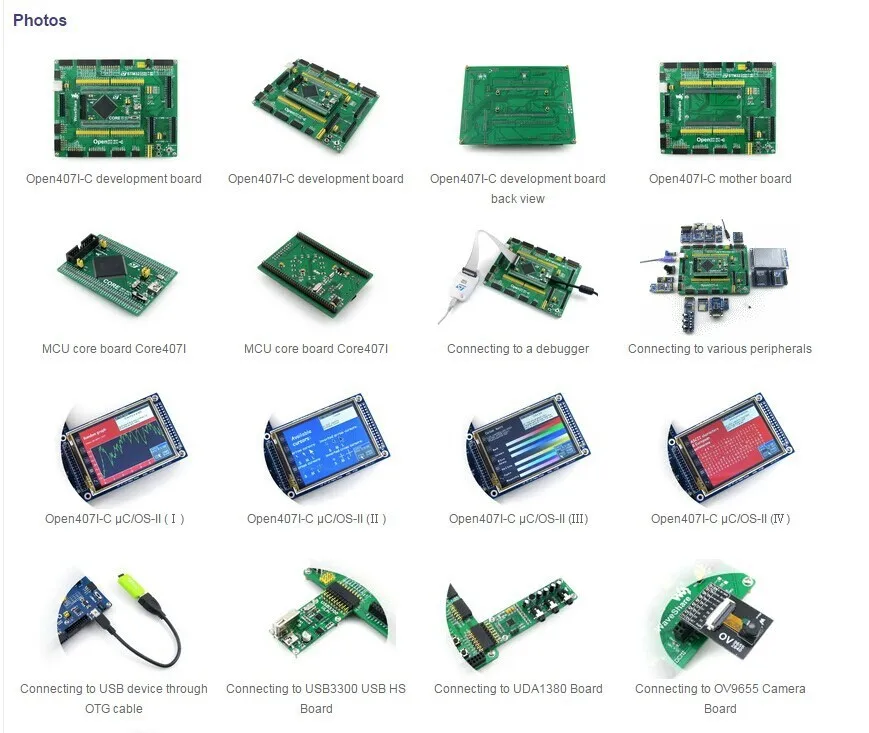

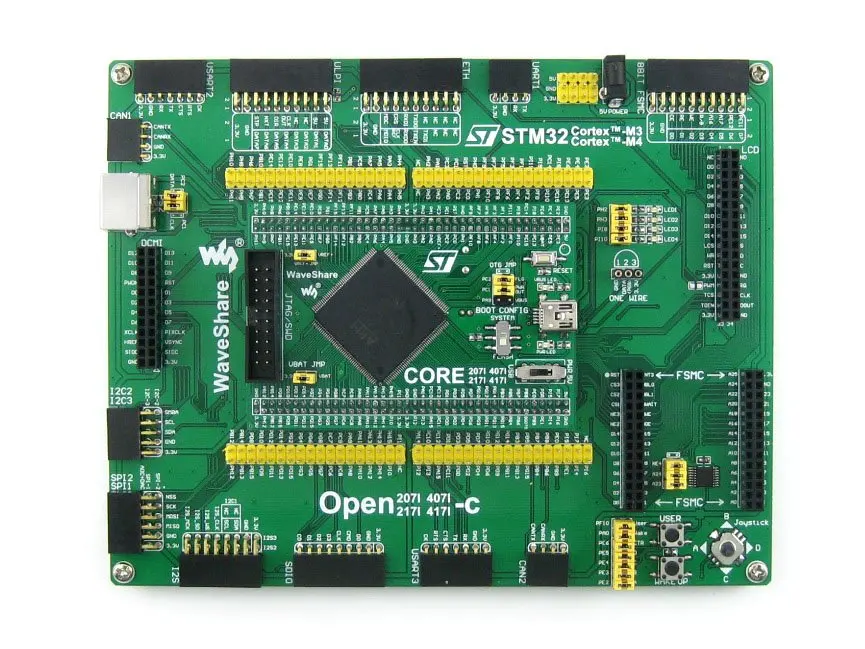

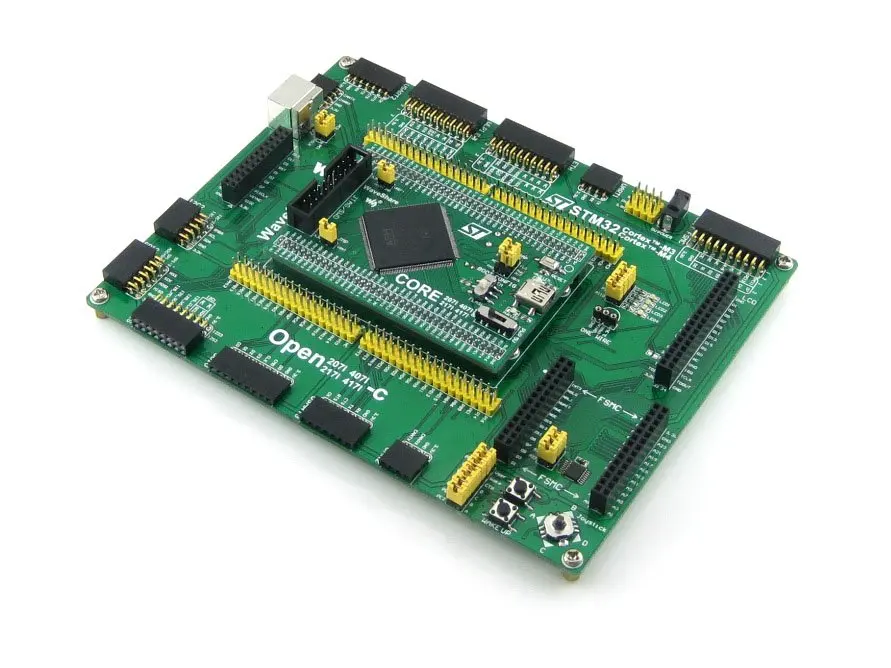

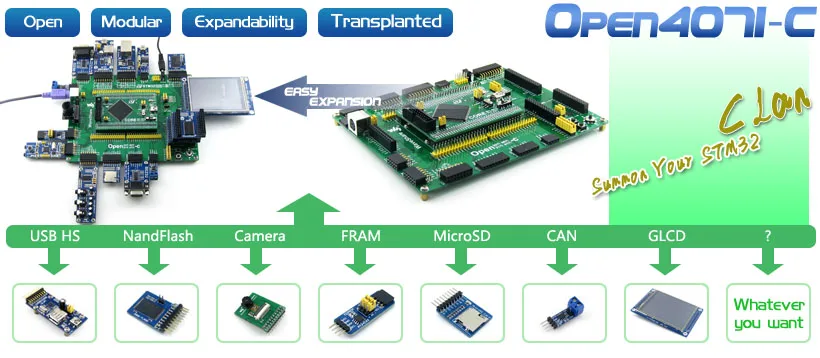

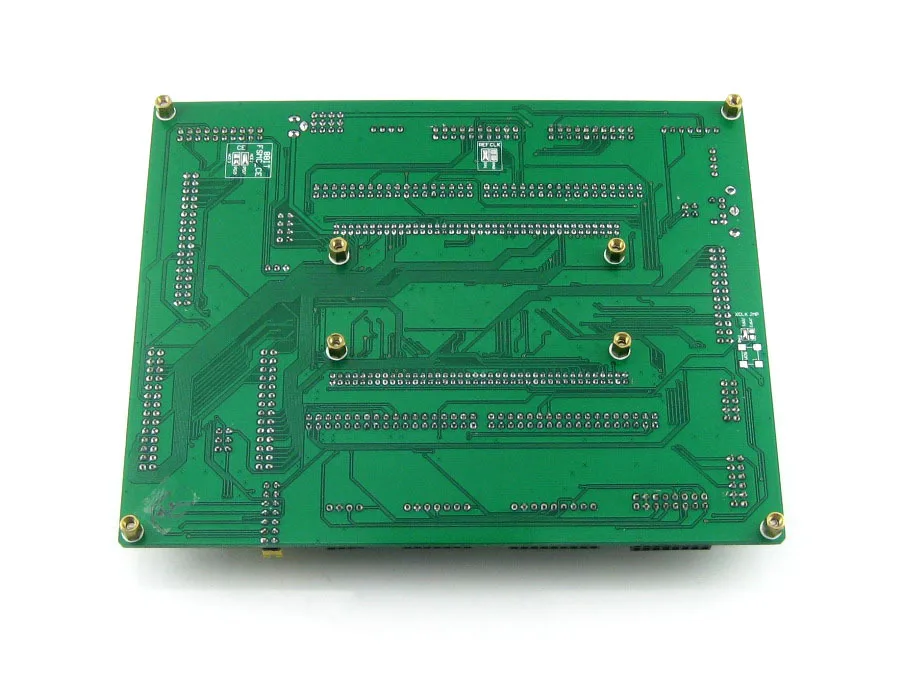

Open407I-C-это разработочная плата STM32, предназначенная дляSTM32F407IGT6Микроконтроллер, состоит из материнской платы и основной платы MCUCore407I.

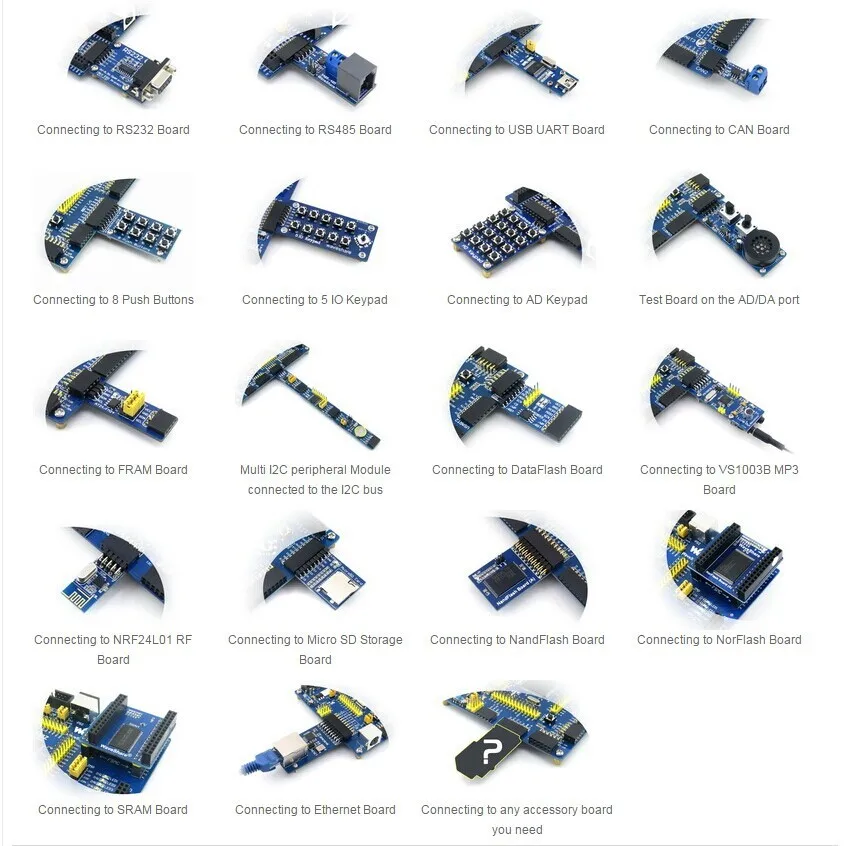

Open407I-C поддерживает дальнейшее расширение с помощью различных дополнительных аксессуаров для конкретных приложений. Модульная и открытая конструкция делает ее идеальной для начала разработки приложений с Микроконтроллерами серии STM32F4.

---

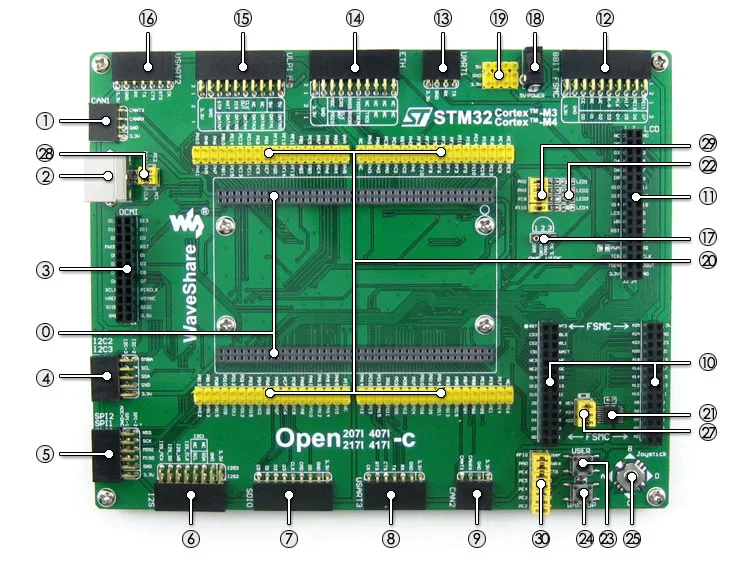

Что на материнском доске

MCU разъем основной платы:Для легкого подключения Core407I CAN1 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно PS/2 интерфейс:Легко подключается к клавиатуре PS/2 и/или мыши DCMI интерфейс:Для подключения камеры модуль Интерфейс I2C2 / I2C3:Легко подключается к периферийным устройствам I2C, таким как расширитель ввода/вывода (PCF8574), EEPROM (AT24Cxx) и т. д. SPI1 / SPI2 интерфейс Легко подключается к периферийным устройствам SPI, таким как DataFlash (AT45DBxx), sd-карта, MP3 модуль и т. д. SPI1 имеет альтернативную функцию AD/DA, поддерживает подключение AD/DA модуля, а также I2S2 / I2S3 / I2C1:Для подключения I2S периферийных устройств, таких как аудио модуль Интерфейс SDIO:Для подключения модуля Micro SD, имеет гораздо более высокую скорость доступа, чем SPI USART3 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. CAN2 интерфейс:Поддерживает связь с вспомогательными досками, которые оснащены устройством CAN удобно 16-бит ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NorFlash, SRAM и т. д. 16-бит FSMC + SPI интерфейс:Для подключения сенсорного ЖК-экрана 8-битный ФКЦБ интерфейс:Легко подключается к периферийным устройствам, таким как NandFlash, Ethernet и т. д. UART1 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. Интерфейс Ethernet:Легко подключает MCU к сети ethernet с помощью дополнительного модуля ethernet ULPI интерфейс:Для подключения высокоскоростного USB периферийного устройства (STM32F407I интегрирует USB HS контроллер без какого-либо устройства PHY) USART2 интерфейс:Легко подключается к RS232, RS485, USB к 232 и т. Д. Однопроводный интерфейс:Легко подключается к однопроводным устройствам (К-92 посылка), таким как датчик температуры (DS18B20), электронный регистрационный номер (DS2401) и т. Д. 5V DC jack 5V/3,3 V вход/выход:Обычно используется как выходная мощность, а также общее заземление с другой платой пользователя MCU контактный разъем:Все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 74LVC139:Используется для расширения FSMC, позволяет подключать несколько устройств через FSMC одновременно, таких как LCD и NAND FLASH Светодиоды:Удобно для указания состояния ввода/вывода и/или состояния работы программы Инструкция по ключевым словам:Удобно для ввода/вывода и/или для работы с кодом Кнопка пробуждения:Пробуждение MCU STM32 из режима сна, также используется как обычный ключ пользователя Джойстик:Пять положений Прозрачный пустой слот (на нижней стороне):Для пайки 50 м активного кристаллического осциллятора, который обеспечит часы DCMI 74LVC139 Перемычка выбора:Для FSMC Выбор микросхемы PS/2 джемпер Светодиоды джемпер Ключ пользователя/джойстик джемпер

Для Джемперы 27-30:

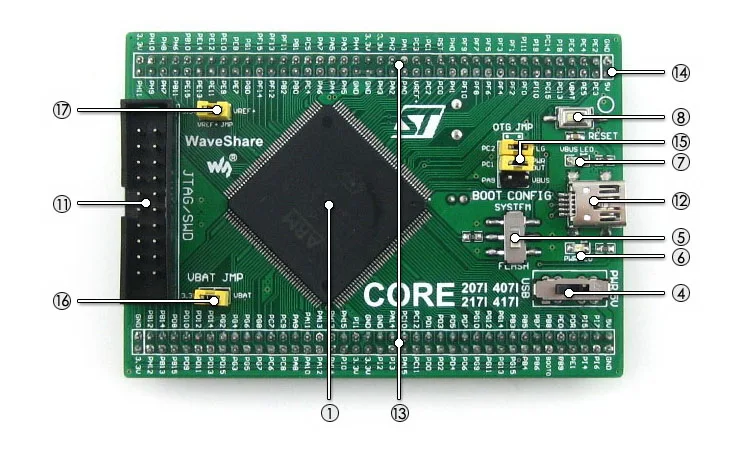

Короткая перемычка для подключения к I/Os, используемая в коде примера Откройте перемычку для подключения к другим пользовательским контактам через перемычки Что на Core407I

STM32F407IGT6:Высокая производительность STM32 MCU, который характеристики: Ядро:Cortex-M4 32-разрядный процессор RISC Особенности:Полный набор инструкций по одноциклу DSP Рабочая частота:168 МГц, 210 DMIPS/1,25 DMIPS/МГц Операционной Напряжение:1,8 V-3,6 V Посылка:LQFP176 Память:1024kB Flash, 192 + 4kB SRAM MCU интерфейсы связи: 3 x SPI, 4 x USART, 2 x UART, 2 x I2S, 3 x I2C 1 x FSMC, 1 x SDIO, 2 x CAN USB 2,0-1 шт. высокоскоростное/полноскоростное устройство/хост/OTG контроллер с выделенным DMA, ULPI и на чипе полноскоростной PHY 1x10/100 Ethernet MAC 1x8 до 14 бит параллельный интерфейс камеры AD & DA конвертеры:3 x AD (12 бит, 1 мкс, акции 24 канала); 2 x DA (12 бит) Отладки/программирования:Поддержка JTAG/SWD (отладка последовательного провода) интерфейсов, поддержка IAP AMS1117-3.3 (с нижней стороны),3,3 V регулятор напряжения MIC2075 (на нижней стороне),Бортовое USB устройство управления питанием Мощность переключения питания,Питание от 5Vin или USB подключения Режим загрузки переключатель,Для настройки BOOT0 pin-код Мощность индикатор VBUS светодиодный Кнопка сброса 8 м кристаллический осциллятор (на нижней стороне) 32,768 K кристалл (на нижней стороне),Для внутреннего RTC с калибровкой Интерфейс JTAG/SWD:Для отладки/программирования USB интерфейс В качестве устройства, используется для установления связи USB между ПК и платой разработки STM32 Как хост, подключение к USB устройствам, таким как USB флэш-накопитель через USB OTG кабель MCU булавки расширитель,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения 5Vin выносной,5 в источник питания требуется при использовании USB хоста/OTG Usb-хост/OTG джемпер Короткий Джемпер при использовании usb-хоста/OTG Откройте перемычку для отключения от порта ввода/вывода VBAT Перемычка выбора Короткий Джемпер для использования системы питания Откройте перемычку для подключения VBAT к внешнему питанию, например, к аккумулятору VREF Перемычка выбора Короткий Джемпер для подключения VREF + к VCC Откройте перемычку для подключения VREF + к другому пользовательскому контакту через перемычку

---



Примечание:
Open407I-C поддерживает программирование через STM32 UART bootloader, в посылка также входит плата аксессуаров USB в UART.

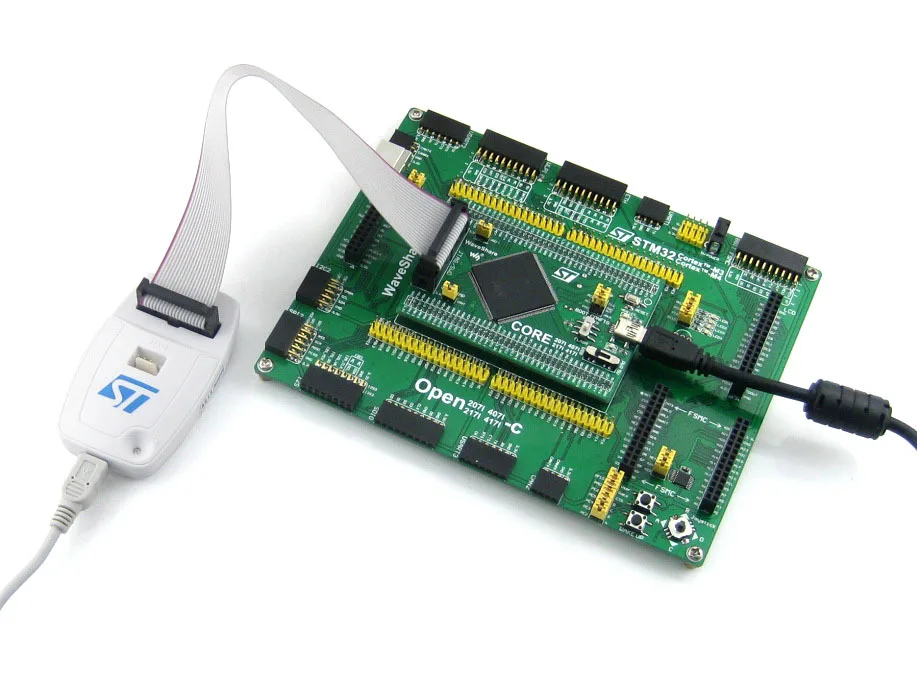

Open407I-C не интегрирует функцию отладки, требуется отладчик.

---

JTAG

На рисунке 1 и 2 показаны криоуты заголовка интерфейса JTAG/SWD

Рисунок 1).Джтаг заголовок
На рисунке 2.SWD заголовок

---

Развития ресурсы Сопутствующее программное обеспечение (KEIL и т. д.) Демонстрационный код (примеры в C, μC/OS-II) Схема (PDF) STM32 разработка документов (техническое описание и т. Д.)

Вики:Www.wav eshare.com/wiki/Open407I-C

---

Посылка содержит

В"Стандартный посылка"И"Комплектующие для досок посылка"Ниже представлены в комплекте.

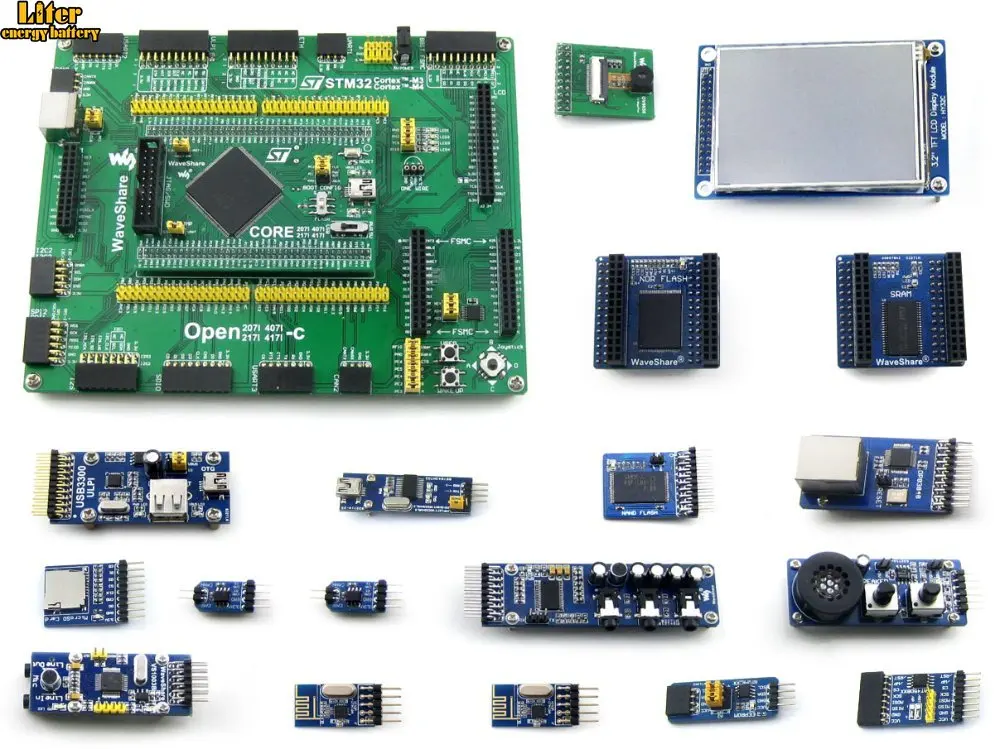

Стандартный посылка Open407I-C макетная плата x 1 PL2303 USB UART Board (mini) x 1 Usb-разъем типа A для мини-кабеля типа B x 1 Штепсельная Вилка USB типа A для мини-кабеля типа B x 1 4-контактный провод х 2 2-контактный провод x 2 Кабель питания USB x 1 CD-диск с программным обеспечением-1 шт. 1 2 3 4 5 6 7 8 Аксессуар Панели посылка 3,2 дюймов 320x240 сенсорный ЖК-дисплей x 1 USB3300 USB HS плата x 1 DP83848 плата Ethernet x 1 Плата NandFlash (A) x 1 NorFlash Board (A) x 1 IS62WV12816BLL SRAM плата x 1 Плата камеры OV9655 x 1 Плата для хранения Micro SD x 1 AT45DBXX DataFlash Board x 1 FM24CLXX Фрам доска x 1 UDA1380 доска х 1 VS1003B MP3 доска х 1 Аналоговая тестовая плата x 1 SN65HVD230 можете сесть на 2 шт. x 1 NRF24L01 RF доска (B) 2шт x 1 Ethernet-кабель-1 шт. 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
