XILINX FPGA основная плата для разработки Xilinx Spartan-3E XC3S250E оценочная плата + XCF02S поддержка вспышки JTAG = Core3S250E

FPGA основная плата, оснащен чипом XILINX Spartan-3E XC3S250E на борту Обзор

Core3S250E-это основная плата FPGA, которая оснащена встроенным устройством XC3S250E, поддерживает дальнейшее расширение.

Бортовой 1 шт. XCF02S Интегрированная Базовая схема FPGA, такая как часы Встроенная кнопка nCONFIG, кнопка сброса, 4 светодиода Все порты ввода/вывода доступны на контактных заголовках Бортовой JTAG отладка/программирование интерфейс 2,54 мм шаговый шаг, подходит для подключения к вашей системе приложений

---

Что на борту

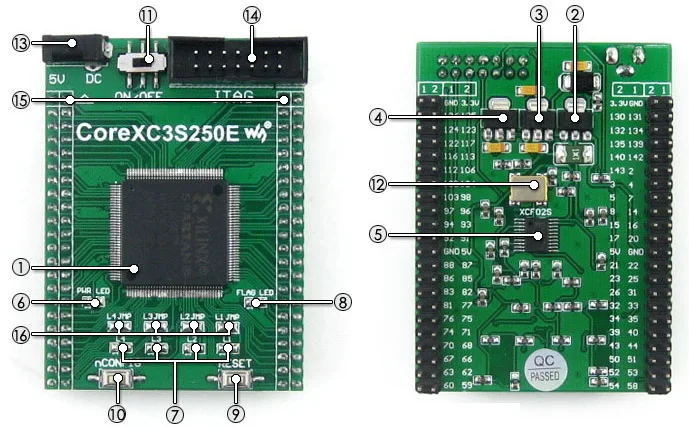

XC3S250E:Устройство XILINX Spartan-3E FPGA с функциями: Рабочая частота:50 МГц Рабочее напряжение:1,15 в ~ 3,3 В Упаковка:QFP144 I/Os:80 LEs:250 K RAM:216кб DCMs: 4 Отладка/программирование:поддержка jtag AMS1117-3.3,3,3 В регулятор напряжения AMS1117-2.5,Регулятор напряжения 2,5 В AMS1117-1.2,Регулятор напряжения 1,2 В XCF02S,Встроенная последовательная флэш-память, для хранения кода Индикатор питания Светодиоды Индикатор инициализации FPGA Кнопка сброса Кнопка nCONFIG:Для повторной настройки чипа FPGA, эквивалент перезарядки питания Выключатель питания 50 м активный кристаллический осциллятор 5 V DC jack Интерфейс JTAG:Для отладки/программирования Расширитель FPGA pins,VCC, GND и все порты ввода/вывода доступны на разъемах расширения для дальнейшего расширения Светодиодные перемычки

---

Фотографии

---





































Примечание:
Core3S250E предоставляет интерфейс отладки JTAG, но не интегрирует любую функцию отладки, требуется отладчик.
Материнская плата и программист/отладчик на фотографиях не включены в цену.

---

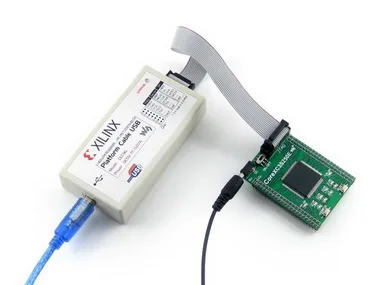

Интерфейс отладки/программирования

Основная плата Core3S250E FPGA интегрирует интерфейс JTAG для программирования/отладки.

JTAG названия и описание сигнала Штырь Название сигнала Описание 1 GND Сигнал заземления 2 VCC (TRGT) Целевой источник питания 3 GND Сигнал заземления 4 TMS JTAG state machine control 5 GND Сигнал заземления 6 TCK Сигнал часов 7 GND Сигнал заземления 8 TDO Данные от устройства 9 GND Сигнал заземления 10 TDI Данные для устройства 11 GND Сигнал заземления 12 NC   13 GND Сигнал заземления 14 NC   15 GND Сигнал заземления Надпись JTAG

---

Ресурсы для развития Сопутствующее программное обеспечение (Xilinx ISE 12-Поддерживает Winxp/Win7, не поддерживает Win8) Демонстрационный код (Verilog, VHDL) Схема (PDF) FPGA разработка документов Вики:Www.wav eshare.com/wiki/Core3S250E

---

В комплект входит

Вес:0,074 кг

Основная плата Core3S250E x 1 Кабель питания USB x 1 1 2
