STM32 Socket STM32-QFP176 QFP176 LQFP176 0.5mm Pitch Yamaichi IC51-1764-1505-5 Designed for MCU Supports JTAG SWD USART | Компьютеры и
Описание товара
STM32 Socket STM32-QFP176 QFP176 LQFP176 0.5mm Pitch Yamaichi IC51-1764-1505-5 Designed for STM32 MCU Supports JTAG SWD USART
Yamaichi IC Test & Burn-in Socket with a simple board, specifically designed for STM32 microcontroller in QFP176(0.5mm pitch) package Features 20-pin JTAG/SWD port and/or 4-pin USART1 interface for programming/testing External crystal can be connected via on board socket for system clock Onboard 32.768K crystal oscillator Two LED indicators for testing, which are connected to the I/O pins via jumpers All the MCU pins are accessible on expansion connectors pin header pitch: 2.54mm(100mil) Supported Devices
STM32 microcontroller in QFP176(0.5mm pitch) package with compatible pinouts:

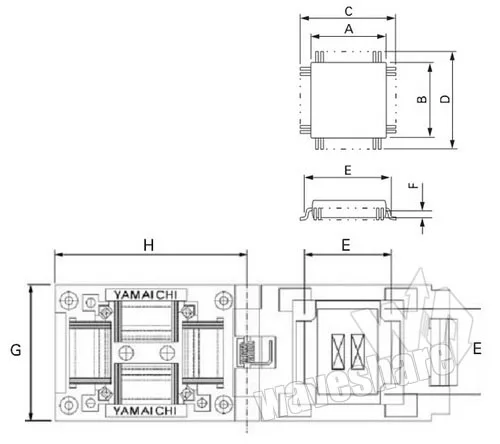

STM32F2xxI series (STM32F207IG, STM32F217IG, etc.) STM32F4xxI series (STM32F407IG, STM32F417IG, etc.) Outline and Dimensions Unit: mm Part Number Pitch Pins Applicable IC Dimensions (REF.) Outside Dimensions (REF.) A x B C x D E F G x H IC51-1764-1505-5 0.5 176 24 × 24 26 × 26 25.3 - 46 × 50

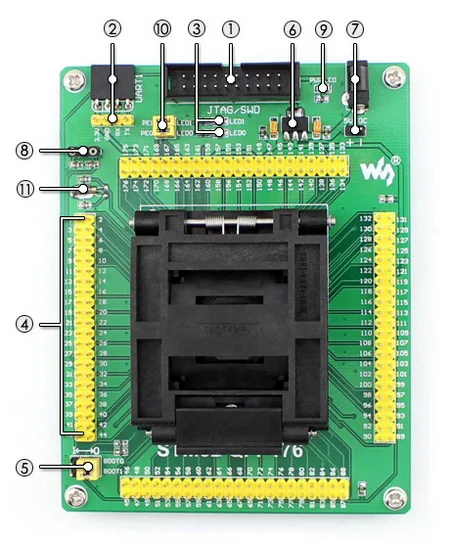

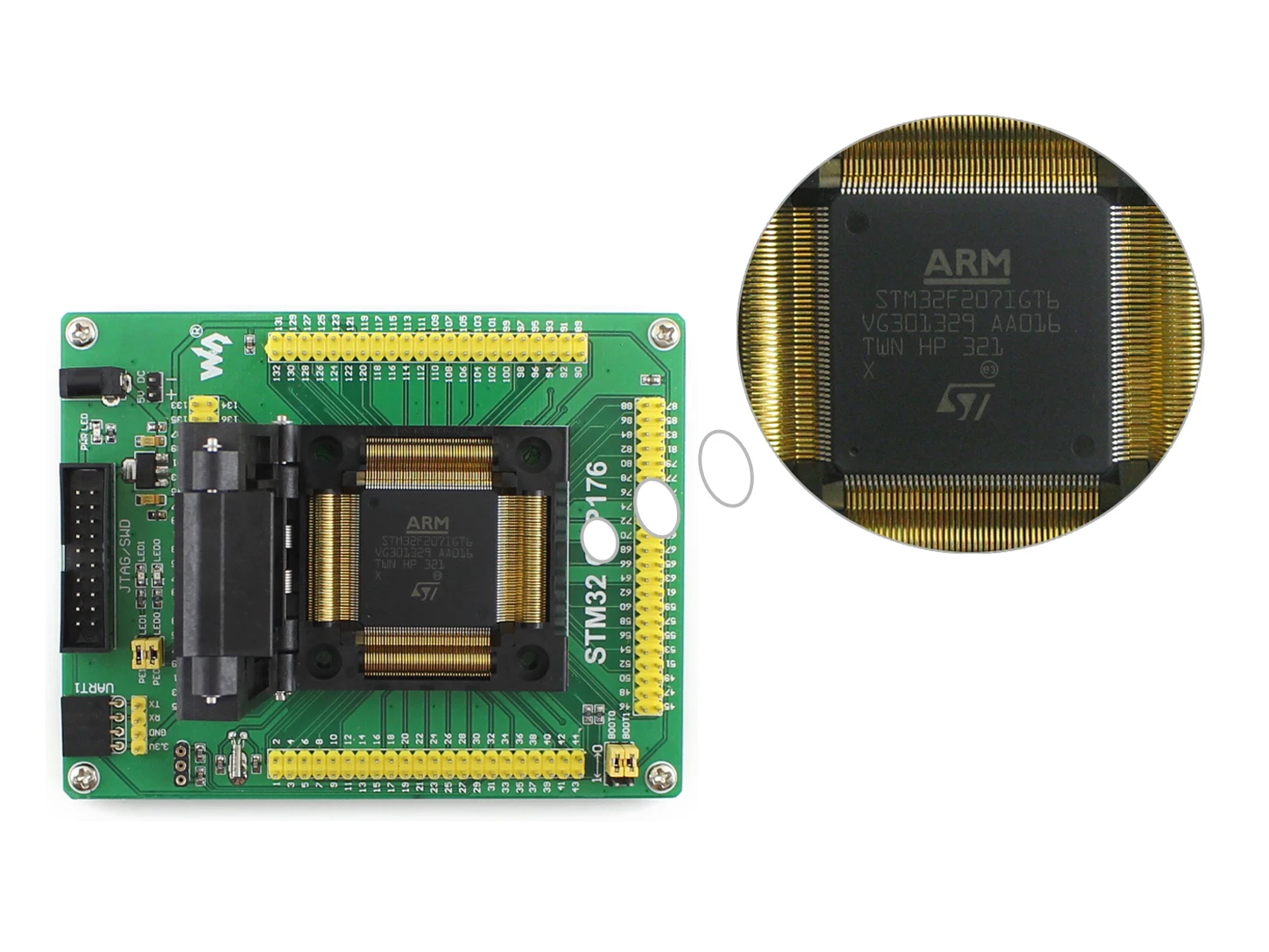

Photos
JTAG/SWD Connector Layout
The STM32-QFP176 houses JTAG/SWD headers for connecting a programmer. The connector layout is shown in the figure 1 below.

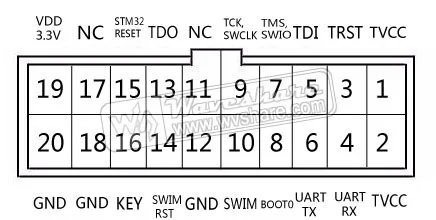

Figure 1. JTAG/SWD connector layout
Boot Mode Configuration

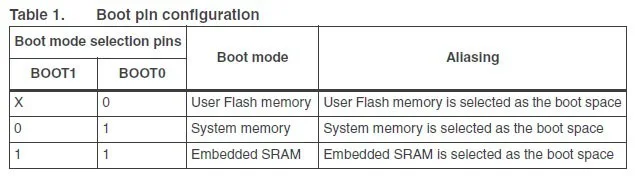

Depending on the used pin configuration, the Flash memory, system memory or SRAM is selected as the boot space, as shown in Table 1 below.
Downloads
Development resources:schematic, etc.
Wiki: www.waveshare.com/wiki/STM32-QFP176
Package Contains STM32-QFP176 × 1 USB power cable × 1 1
