Характеристики
16-битный ADC 8CH синхронизация AD7606 модуль сбора данных 200Ksps | Инструменты
Описание товара
Продэкт Описание:
Совет: Чтобы облегчить ваш выбор, аналоговый вход платы PCB, штырь переднего ряда (шаг 2x 8/2.54 мм) по умолчанию не приваривается.
Мы дадим 2x8 двойной иглы и восемь перемычек от собственного выбора клиента до сварки,
Пайка или вниз.
1, с использованием высокоточного 16-битный АЦП чип AD7606
2,8 аналоговые входные сигналы. Сопротивление 1 м ом. [Нет отрицательного питания, нет аналогового усилителя переднего конца
Подключается непосредственно к выходу датчика]
3, входной диапазон плюс или минус 5 В, плюс или минус 10 в. Путем ввода-вывода управления.
4, разрешение 16.
5, максимальная частота дискретизации 200 КСП.
Поддерживает восемь параметров выборки файла (что может эффективно уменьшить дрожание)
6, встроенный эталонный
7, один блок питания 5 В
8, SPI, Интерфейс или 16 бит Интерфейс. Интерфейс ввода-вывода уровень может быть 5V или 3,3 V.
Мы AD7606 модуль по умолчанию является 8080 параллельным интерфейсом.
Если режим интерфейса SPI, вам нужно изменить конфигурацию резистора R1 R2.
Перемычка параллельного режима: R1 плавающий (не наклейки), R2 10K резистор паста
Перемычка режима интерфейса SPI: R1 наклейки 10K резистор, R2 плавающий (не наклейки)
Конфигурация AD7606 очень проста, у нее нет внутренних регистров.
Диапазон и параметры перевыборки контролируются с помощью внешнего IO.
Частота дискретизации импульса обеспечивается микроконтроллером или управлением DSP.
AD7606 должен использовать один блок питания 5 В.
Интерфейс связи уровня между AD7606 и SCM, управляемый VIO pin.
Этот экскаватор источника питания должен быть подключен к микроконтроллер может быть 3,3 V также может быть 5V.

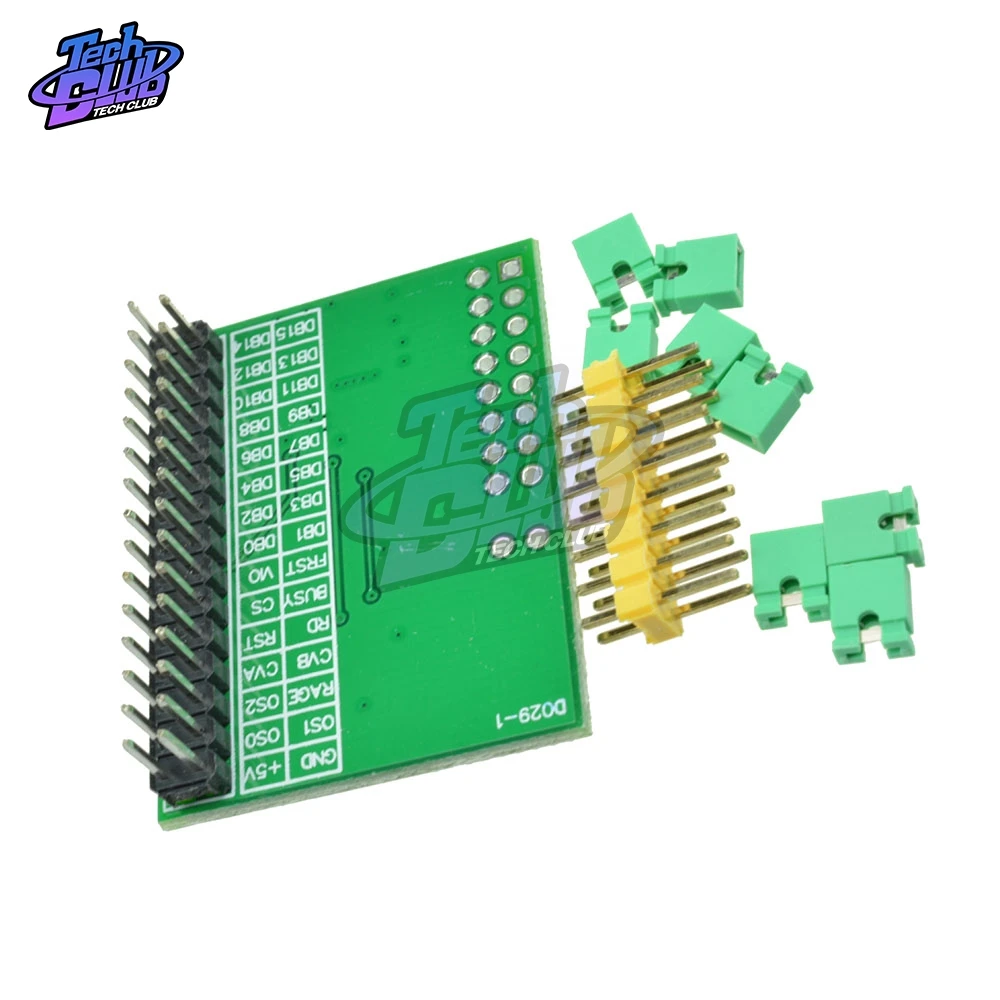

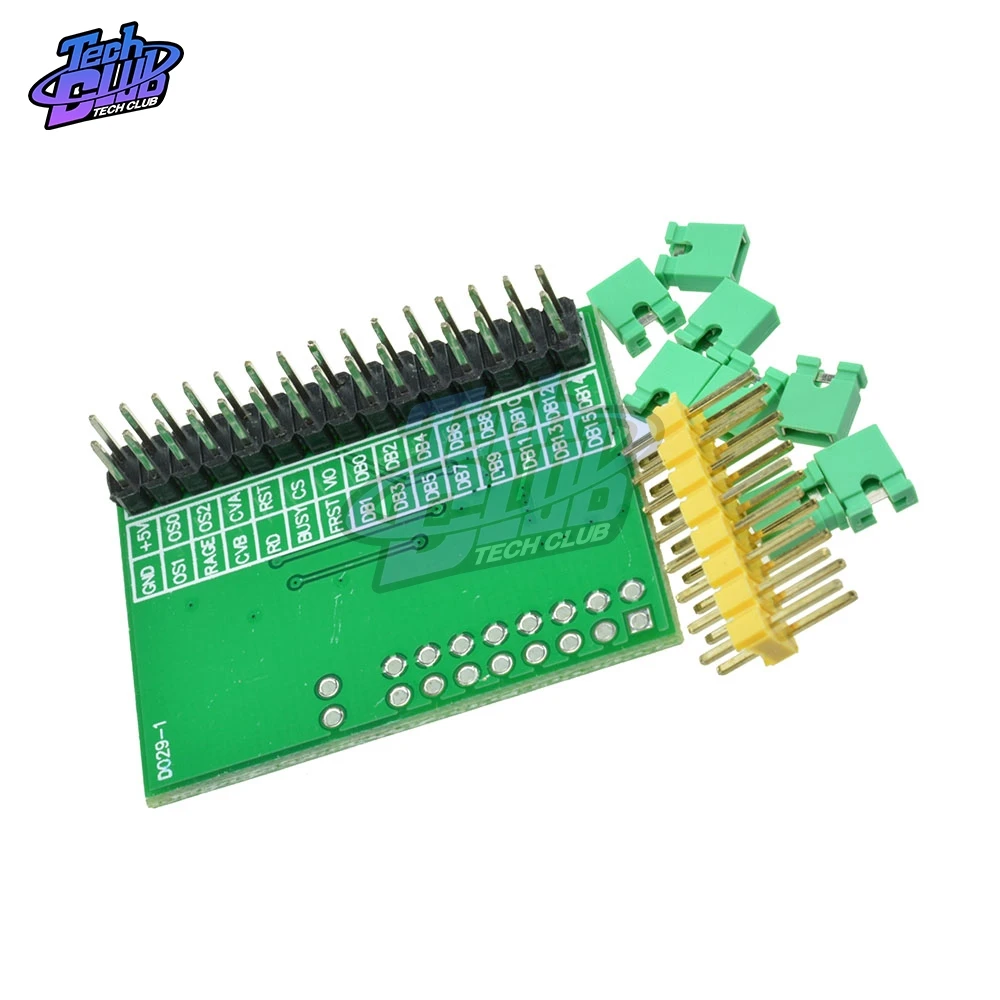

[Модуль расширения, штыревая панель Описание]
OS2 OS2 OS2: сочетание режима выбора состояния.
000 означает отсутствие перенапряжения, максимальная частота выборки 200 КСП.
001 представляет собой два раза больше, что является аппаратом внутри собранных двух образцов в среднем
010 представляет собой четыре раза больше, чем оборудование внутри собирает четыре образца в среднем
011 представляет собой восьмикратное перенапряжение, которое является аппаратом внутри собранных восьми образцов в среднем
100-это 16 раз больше, чем обычно.
101 представляет собой 32 раза больше, это внутреннее аппаратное обеспечение, в среднем собранное 32 образца
110 представляет собой 64 раза больше, чем оборудование внутри собранных 64 образцов в среднем
Коэффициент Oversampling выше, чем дольше время преобразования ADC, тем ниже Максимальная выборка
Частота может быть получена.
CVA, CVB: AD конверсия Пуск управления сигнальным каналом 1-4 решение CVA, CVB решили 5-8 каналов.
Два сигнала могут застоя в течение короткого времени, в общем, могут быть CVA, CVB параллельно друг другу.
RAGE: Выберите диапазон 0 означает плюс или минус 5 В, 1 означает отрицательный 10 в.
RD: чтение сигнала
RST: сброс сигнала
Занят: темно-синяя сигнала
CS: чип-выбор сигнала
FRST: Первый канал образцов, указывающий сигнал
VIO: уровень интерфейса связи
DB0 - DB15: шина данных
[16 параллельный режим монтажную схему --- подача заявки на AD7606 также поддерживает 8-битную режим шины, AD7606 технические данные
MCU сбоку AD7606 модуль
GND <----- заземления
+ 5 В <----- 5 в источник питания
RAGE <----- также может быть подключен к фиксированному уровню GPIO
OS2 <----- также может быть подключен к фиксированному уровню GPIO
OS1 <----- также может быть подключен к фиксированному уровню GPIO
OS0 <----- также может быть подключен к фиксированному уровню GPIO
CVA <----- доступ к GPIO (выход) используется для запуска преобразования AD [рекомендуется выбрать pin с выходом PWM
Возможность]
CVB <--- подача заявки на |
RD <----- 8080 сигнал для чтения шины NOE
RST <----- GPIO выход аппаратный сброс AD606
Занят -----> GPIO input AD606 конвертируется инструкции. [Рекомендуемое соединение с внешним Штифт останова возможность]
CS <----- 8080 чип шины выберите NCS
VIO <----- микроконтроллер питания
DB0-DB15 -----> 8080 шина передачи данных (16)
Первый может занять
[Схема проводки режима SPI
MCU сбоку AD7606 модуль
GND <----- заземления
+ 5 В <----- 5 в источник питания
RAGE <----- любой выход GPIO, может быть доступен с фиксированным уровнем
OS2 <----- любой выход GPIO, может быть доступен с фиксированным уровнем
OS1 <----- любой выход GPIO, может быть доступен с фиксированным уровнем
OS0 <----- любой выход GPIO, может быть доступен с фиксированным уровнем
CVA <----- доступ к GPIO (выход) используется для запуска преобразования AD [рекомендуется выбрать pin с PWM
Возможность вывода]
CVB <--- подача заявки на |
RD / SCLK <----- SPI автобусные часы SCK
RST <----- любой выход GPIO, для аппаратного сброса AD606
Занят -----> Вход GPIO, AD606 преобразуется инструкции. [Рекомендуемое соединение с внешним
Штифт останова возможность]
CS <----- чип шины SPI выберите SCS
VIO <----- микроконтроллер питания
DB7 (doula) -----> SPI шина передачи данных MISO
DB14 - DB15 может выбрать
Первый может занять
Реализации программного обеспечения [1] --- Получение времени SPI пример мы предлагаем документ с помощью этой программы,
Видеть bsp_spi_ad7606.c
В режиме прерывания таймера:
Прерывания таймера ПВР:
{
Прерывания выхода на рынок;
8 читает результаты выборки хранятся в канале RAM; ----> Чтение-это последняя коллекция записей для непрерывного
Приобретение, это не связано с
Начало следующего приобретения ADC; (flip CVA и CVB)
Прерывания возврата;
}
Частота таймера-это частота дискретизации ADC. Этот режим не может подключаться к кабелю с загруженным портом.
Реализации программного обеспечения [2] --- 8080 времени приобретения интерфейса мы предлагаем пример использования
Эта программа, см. Файл bsp_ad7606.c
Настройте выходной режим CVA CVB pin PWM, период выборки устанавливается на желаемую частоту; ---> после
MCU будет производить очень стабильный сигнал цикла преобразования AD
Линия занятого порта настроена для прерывания режима запуска падающих кромок;
Внешнего прерывания ПВР
{
Прерывания выхода на рынок;
8 считывает результаты выборки канала, хранящегося в оперативной памяти;
Прерывания возврата;
}
[1 и 2, различия в реализации программного обеспечения-timed приобретения]
(1) вариант 1 может быть менее загруженным, но другой основной прерыватель или временное закрытие
Глобальное прерывание, когда цикл преобразования ADC может вызвать небольшое дрожание.
(2) Вариант 2 может обеспечить стабильность приобретения часов, потому что он генерируется MCU
Аппаратное обеспечение, но нужно больше, чем занят рот линий.
Посылка включает в себя:

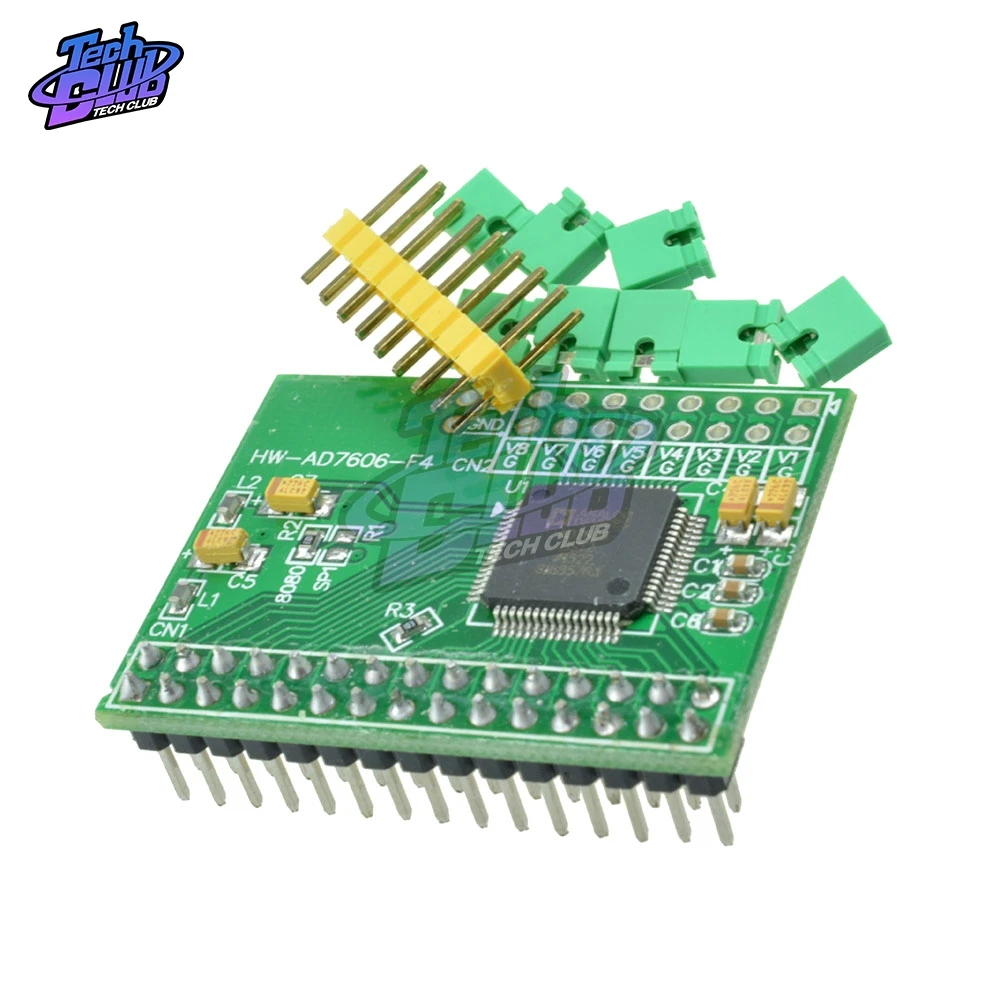

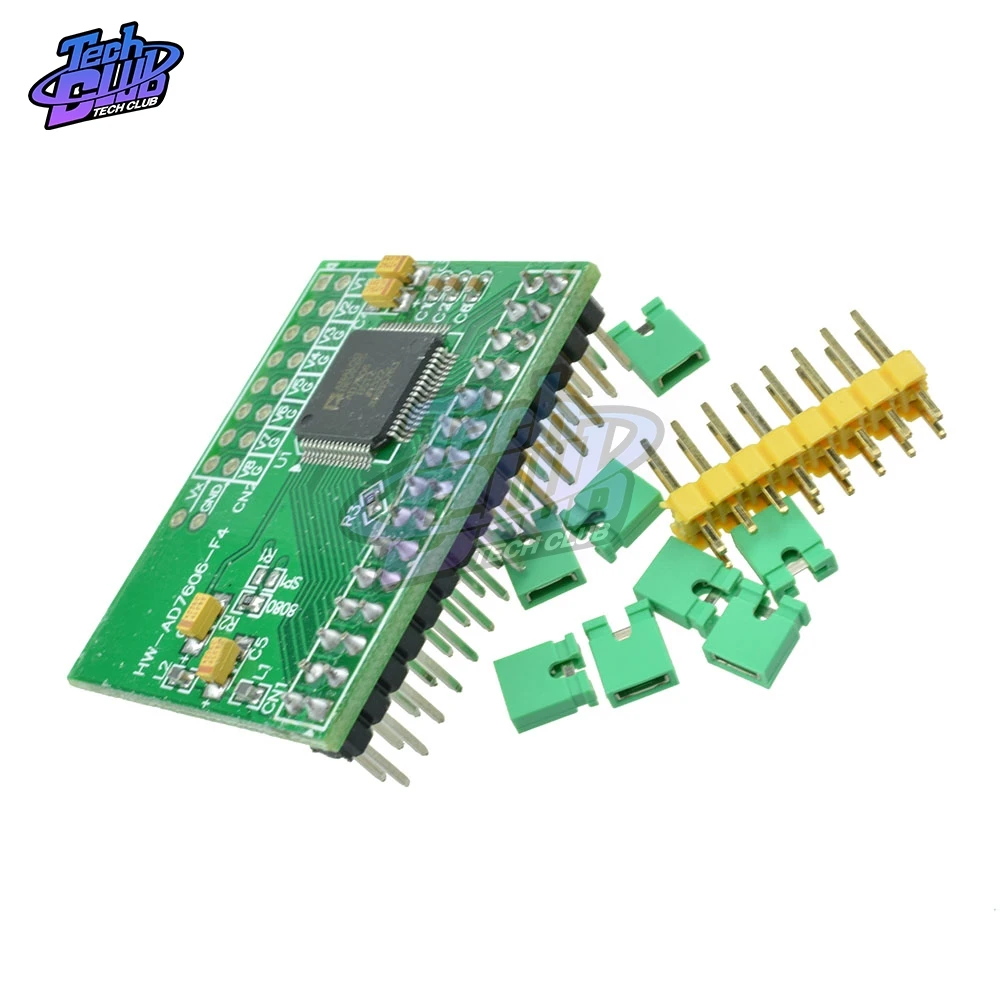

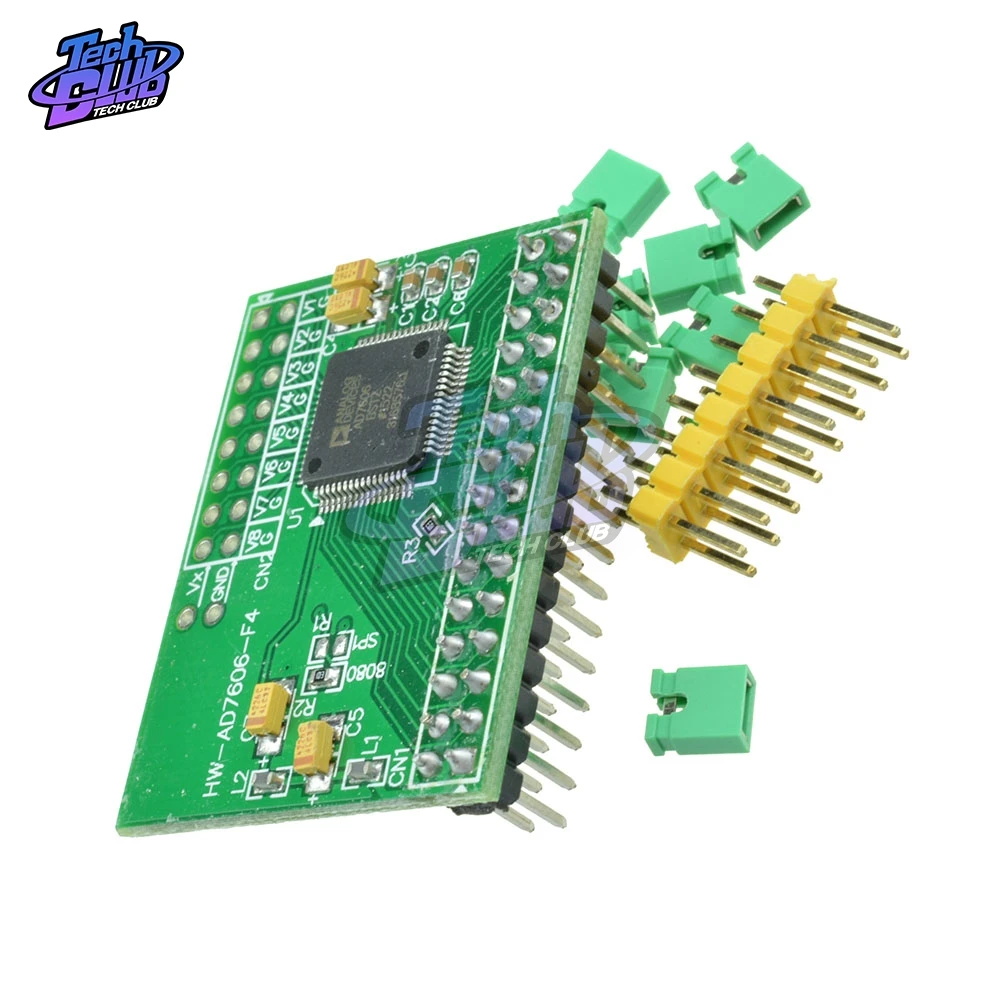

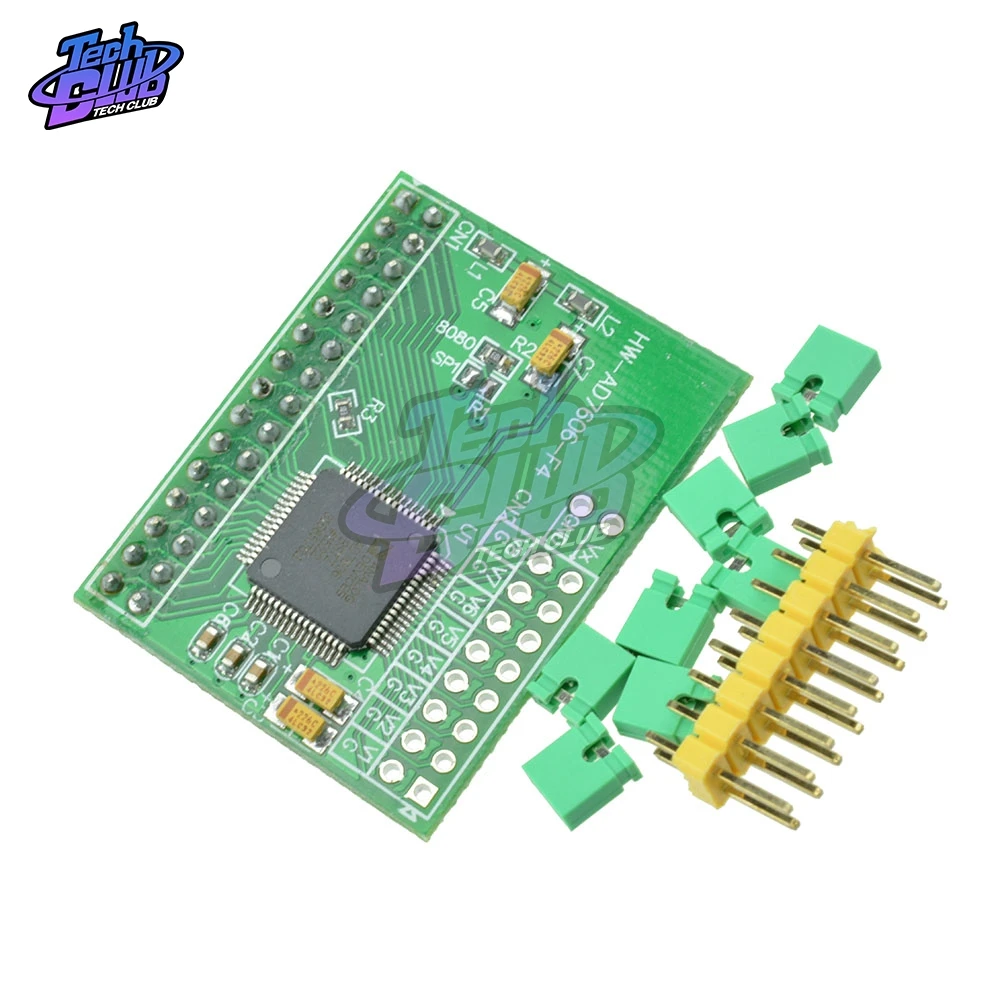

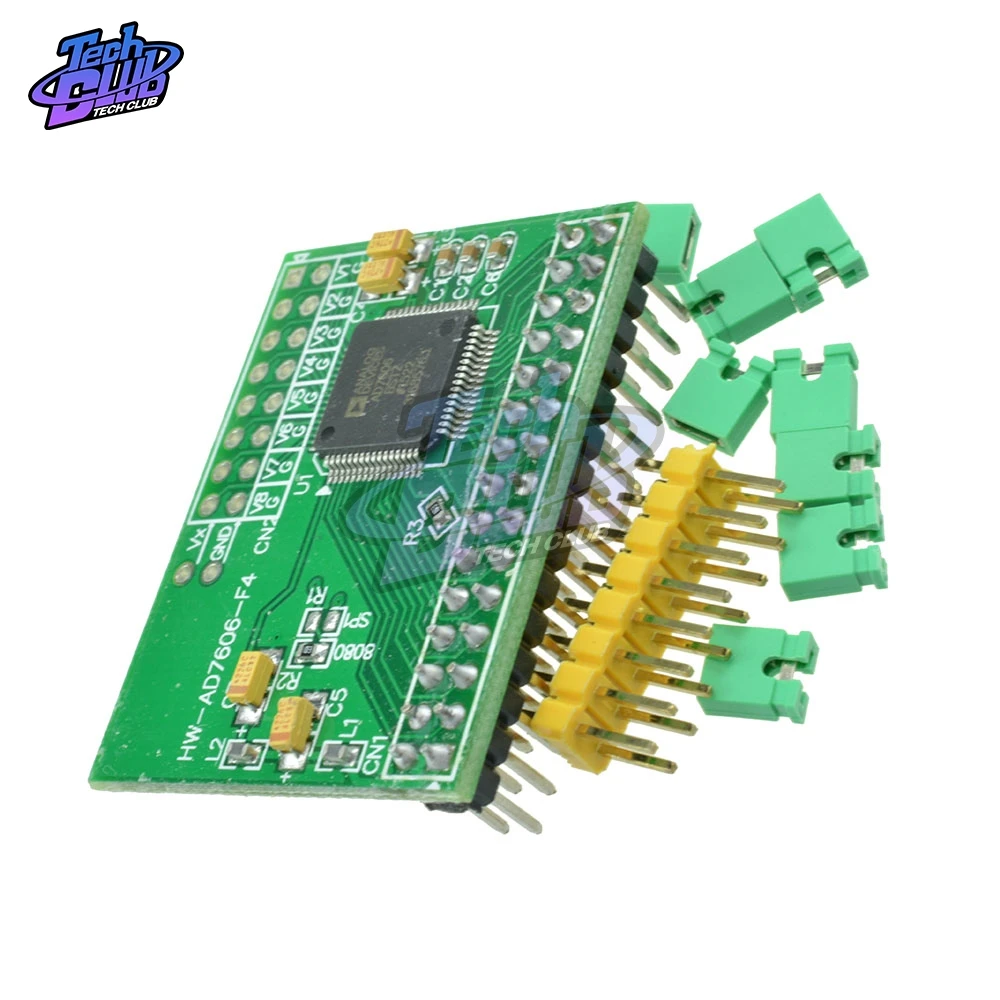

1 x AD7606 модуль сбора данных 16 бит ADC 8CH синхронизация 200Ksps
