Высококачественный понижающий модуль напряжения DC CC CV преобразователь питания

Высококачественный понижающий модуль напряжения DC CC CV преобразователь питания

HW0004560

Спецификация:

Абсолютно новый

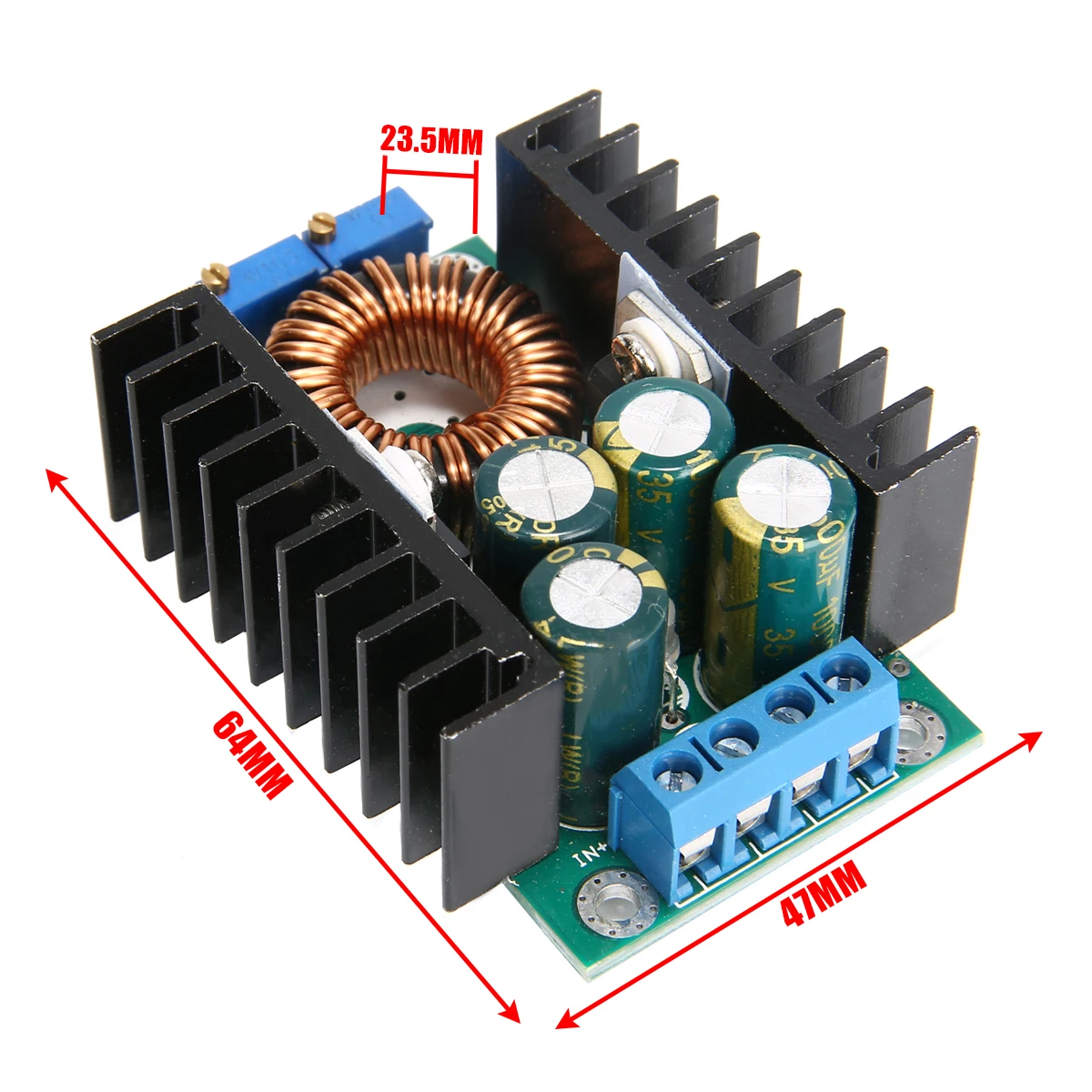

Размер: прибл. 64*47*23,5 мм

Характер модуля: неизолированный понижающий постоянный ток, модуль постоянного напряжения (CC CV) зарядный модуль

Входное напряжение: 5-40 в

Выходное напряжение: 1,2-35 в

Выходной ток: до 9A

Токарный ток: значение постоянного тока * (0,1)

Самая низкая разница в напряжении: 1 в

Выходная мощность: Максимальная мощность составляет около 300 Вт. Если температура силовой трубки превышает 65 градусов, добавьте вентилятор.

Эффективность преобразования: до 95% (чем выше выходное напряжение, тем выше эффективность)

Рабочая частота: 300 кГц

Выходная пульсация: полоса пропускания 20 м (только для справки)

Рабочая температура: Промышленный класс (от-40 °C до + 85 °C)

Ток без нагрузки: типичный 20 мА (от 24 В до 12 В)

Скорость регулирования нагрузки: ± 1% (постоянное напряжение)

Скорость регулирования напряжения: ± 1%

Точность и температура постоянного тока: при фактическом тесте температура на модуле меняется от 25 до 60 градусов, а значение постоянного тока изменяется менее 5% (значение постоянного тока 5A)

Скорость динамического отклика: 5% 200uS

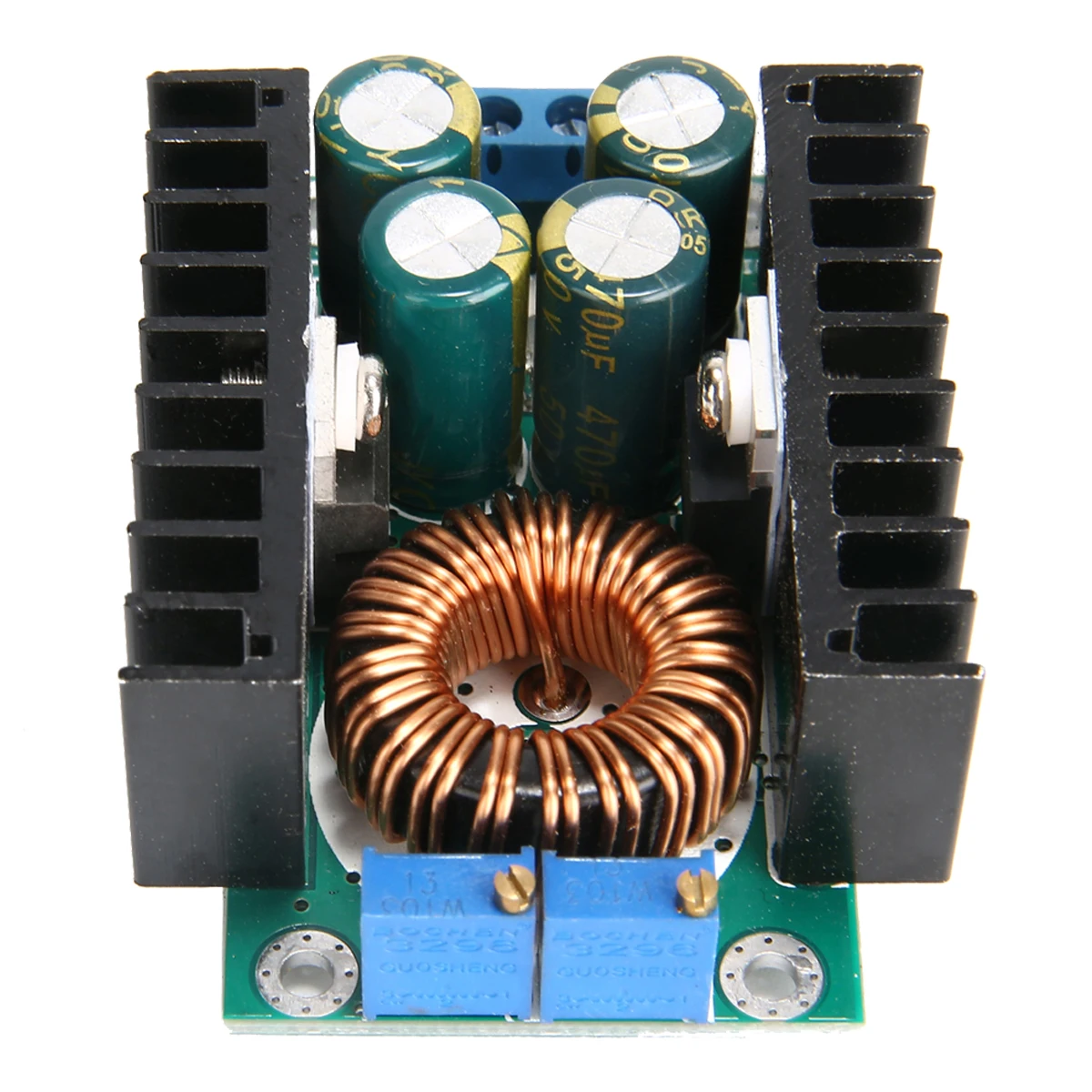

Направление регулировки потенциометра: по часовой стрелке (Увеличение), против часовой стрелки (уменьшение) близко к входному потенциометру для регулирования напряжения (CV), рядом с выходным потенциометром для регулирования тока (CC)

Индикатор: двухцветный индикатор, индикатор красного цвета во время зарядки, индикатор завершения зарядки зеленый (без нагрузки зеленый) индикатор без постоянного тока красный.

Защита от короткого замыкания на выходе: Да, постоянный ток (значение постоянного тока)

Защита обратного подключения на входе: нет

Выход предотвращает обратную связь: нет

Метод проводки: Клеммная колодка

Применение: Регулируемый источник питания (достаточно большой 12а), мощный светодиодный драйвер, светодиодный дисплей, свинцовая зарядка батареи, зарядка литиевой батареи, питание транспортного средства, автомобильный ноутбук источник питания (buck), Регулируемый источник питания, низкое напряжение системы питания

Характеристика:

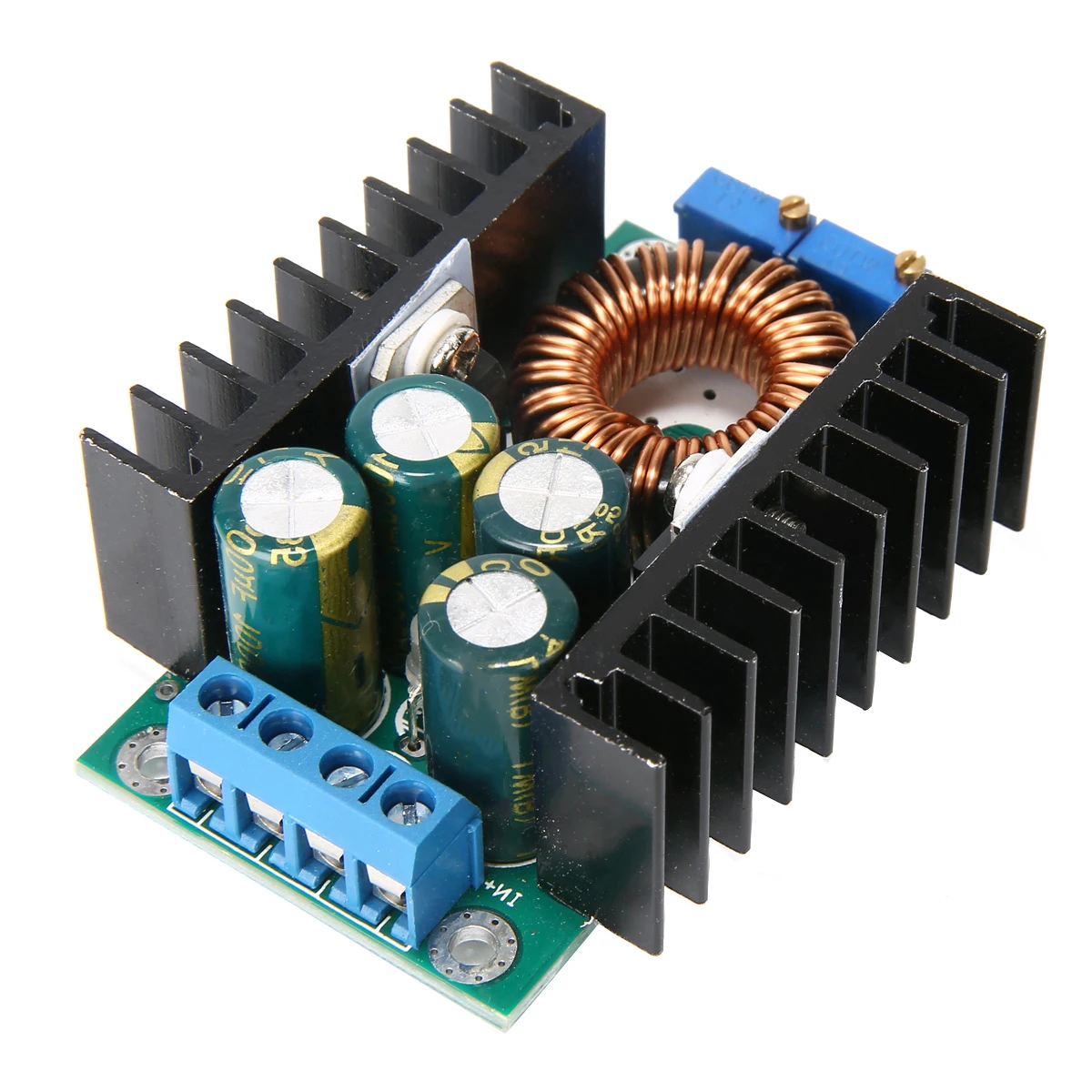

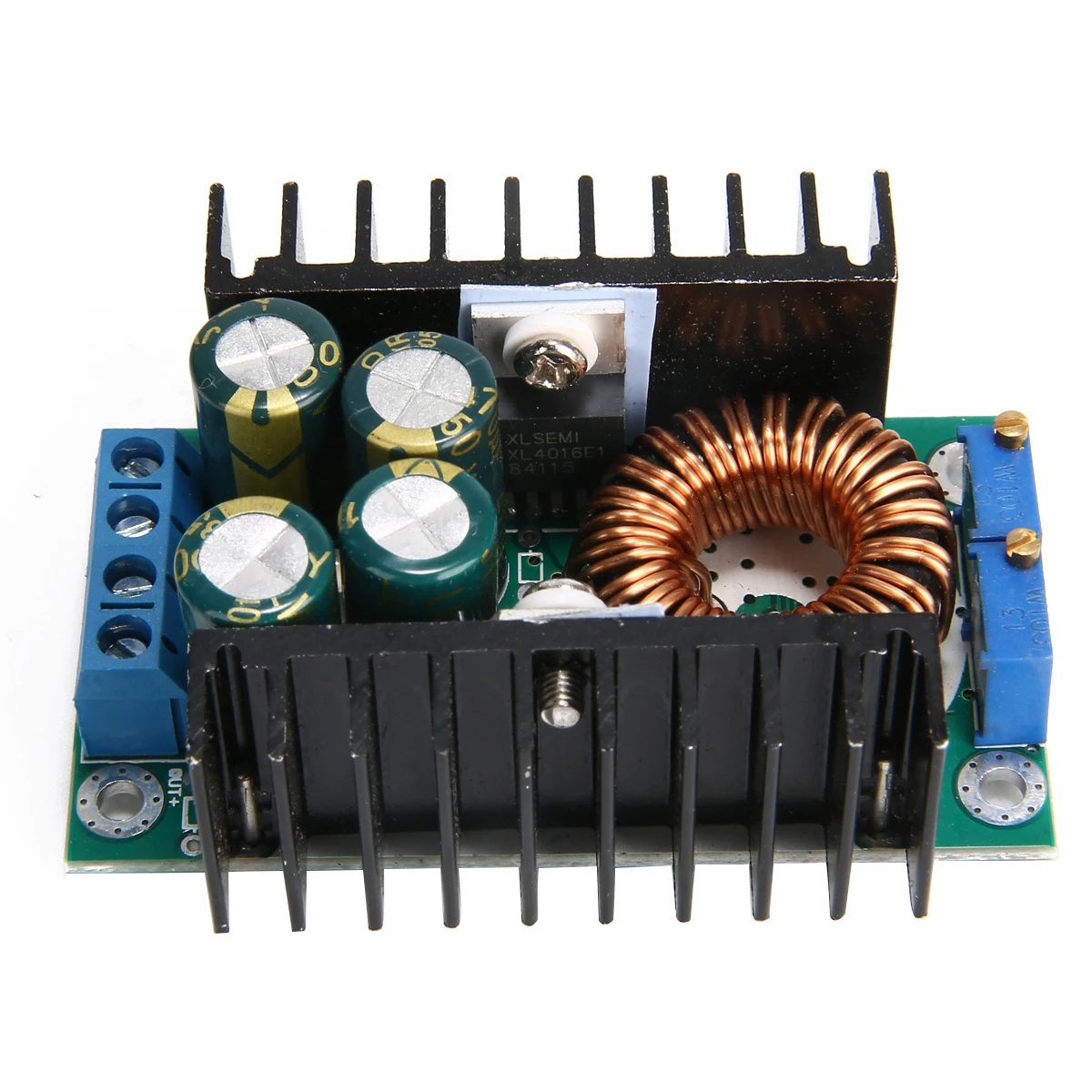

Двойной дизайн теплоотвода, MOS труба Шоттки диод независимый теплоотвод, хорошее отведение тепла

Магнитное кольцо из железа-кремния-алюминия большого размера и двойная медная проволока наматываются вместе, чтобы уменьшить образование тепла и повысить эффективность.

Тонкая работа и хорошая производительность.

Прост в использовании.

Длительный срок службы.

Использование зарядки аккумулятора:

1. Определите напряжение поплавка и зарядный ток нужной вам аккумуляторной батареи, входное напряжение модуля;

2. Отрегулируйте позиционер постоянного напряжения и настройте выходное напряжение примерно на 5 В.

3. Используйте мультиметр 10 А, чтобы измерить выходной ток короткого замыкания, и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного значения тока зарядки;

4. Регулировка положения устройства постоянного напряжения, чтобы выходное напряжение достигло поплавкового напряжения;

5. Подключите аккумулятор и попробуйте зарядить.

(1, 2, 3, 4 шага-это Модуль входного питания, выход без нагрузки, без подключения аккумулятора.)

Использование светодиодного привода постоянного тока:

1. Определите рабочий ток и максимальное рабочее напряжение, при котором вам нужно управлять светодиодами;

2. Отрегулируйте позиционер постоянного напряжения и настройте выходное напряжение примерно на 5 В.

3. Используйте мультиметр 10 А, чтобы измерить выходной ток короткого замыкания, и Отрегулируйте потенциометр постоянного тока, чтобы выходной ток достиг заданного рабочего тока светодиода;

4. Отрегулируйте позиционер постоянного напряжения, чтобы выходное напряжение достигло максимального рабочего напряжения светодиода;

5. Подключите светодиод и протестируйте машину.

(1, 2, 3, 4 шага-это входной модуль, подключенный источник питания, выход без нагрузки, не подключайте светодиодную лампу.)

В комплект входит:

1 x блок питания

Примечание:

Допускается погрешность в 1-5 мм из-за ручного измерения.

Цвет товара, отображаемый на фотографиях, может немного отличаться на мониторе вашего компьютера, так как мониторы не откалиброваны так же.
