T Watch ESP32 программируемый пригодный для использования с экологическими функциями

Обратите внимание:

Будь то основная версия T-Watch или T-Watch с функциональной расширительной панелью, он имеет черный и белый корпус. Как правило, доставка по умолчаниюЧерный и белый случайный.

В том случае, если вы хотитеТовар определенного цвета, Вы можете оставить сообщение (черный/белый) при размещении заказа.

Спасибо за вашу поддержку и понимание, мы надеемся, что у вас есть хороший опыт покупок.



Подробная информация о продукте

  Акселерометр • Чип: BMA423 • Последнего поколения трехосный, с низким уровнем g Датчик: Датчик ускорения от Bosch • Ультра-маленький • Цифровых интерфейсов • 2 Бит Цифровой суппорт разрешение и встроенный интеллект, • Позволяет измерять низкий уровень шума при ускорении в 3 перпендикулярах и таким образом воспринимать запястье Наклон, таб/двойная таб и позволяет подключать «Н» играть шаг подсчета, особенно в носимых устройствах. Рекомендуется для -Пошаговый подсчет в носимых устройствах -Дисплей пробуждения при наклоне запястья -Взаимодействие пользователя с низким энергопотреблением по tab/double tab -Расширенное распознавание жестов -Распознавание активности/Отслеживание -Улучшенное управление питанием для мобильных устройств -Компенсация наклона для электронного компаса

Описание продукта

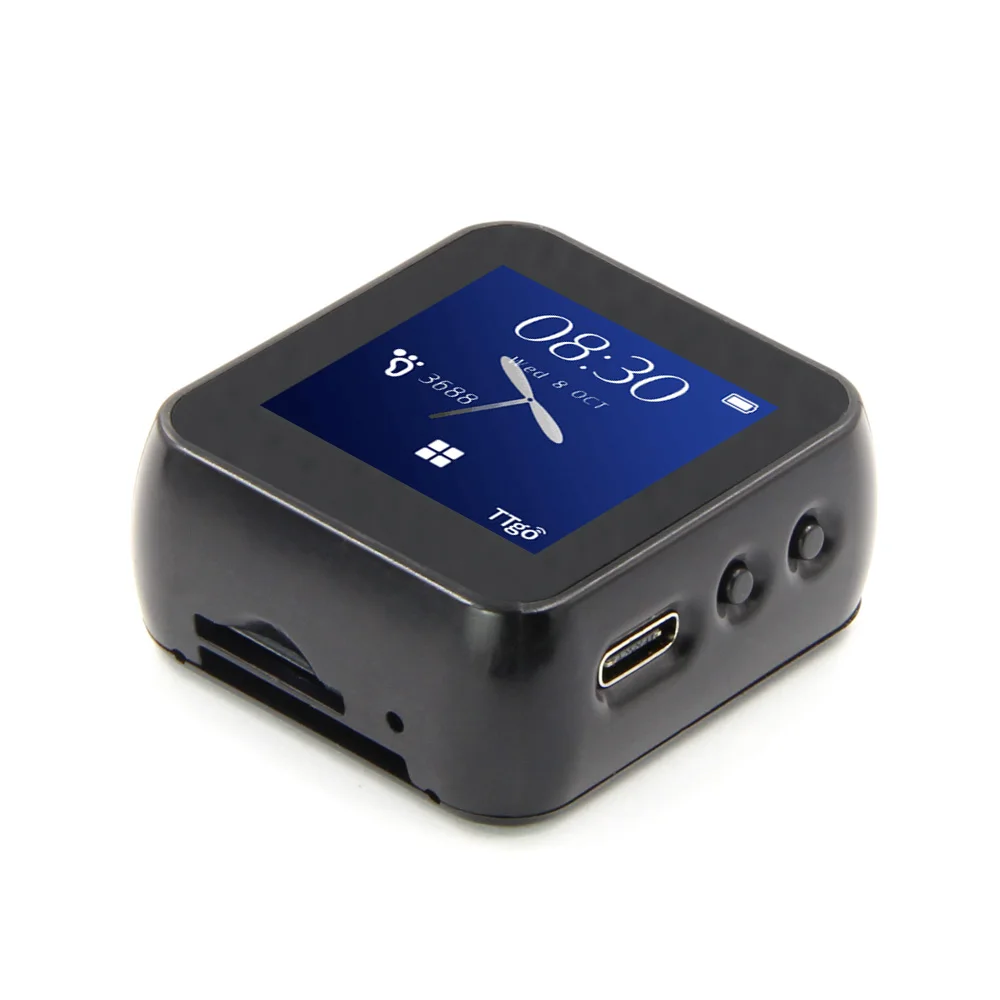

Спецификации оборудования

Чипсет ESP32, двухъядерный MCU, управление питанием PMU Флэш-память QSPI flash 16 Мб SRAM 520 КБ SRAM / PSRAM 8MB Кнопка Клавиша питания, IO36 Расширенная функция USB к TTL CP2104 Модульного интерфейса UART, SPI, SDIO, I2C, светодиодный ШИМ, ШИМ, I2S, IRGPIO, сенсорный конденсатор, ADC, DACLNA Бортовой часы 40 МГц кристаллический осциллятор Рабочее напряжение 2,7 V-3,6 V Рабочий ток О 70mA Ток в спящем режиме О 1mA Диапазон рабочих температур -40 ℃ ~ + 85 ℃ Размеры & Вес 46,47*43*20,4 мм
43,19 г Дисплей: 1,54 дюймовый LCD емкостный сенсорный экран Сенсор: BMA423 трехосевой акселерометр, встроенный алгоритм подсчета шагов, распознавание активности/отслеживание, расширенное распознавание жестов. РТК: межсетевое взаимодействие PCF8563

Питание Технические характеристики

Питание USB 5V/1A Зарядный ток никель-металл Программируемые настройки Батарея 3,7 V литиевая батарея

Wi-Fi

Стандартный FCC/CE-RED/IC/TELEC/KCC/SRRC/NCC Протокол 802,11 b/g/n(802.11n, скорость до 150 Мбит/с) A-MPDU и A-MSDU полимеризации, поддержка интервала защиты 0.4мкс Частотный диапазон 2,4 ГГц ~ 2,5 ГГц (2400 м ~ 2483,5 м) Передача Мощность 22dBm Связь расстояние 300 м Bluetooth Протокол Соответствует стандарту bluetooth v4.2BR/EDR и BLE Радио частоты С чувствительностью-97dBm NZIF приемник класса-1, класс-2 и класс-3 эмиттер AFH Звуковых частот CVSD & SBC Аудио Частота

Спецификации программного обеспечения

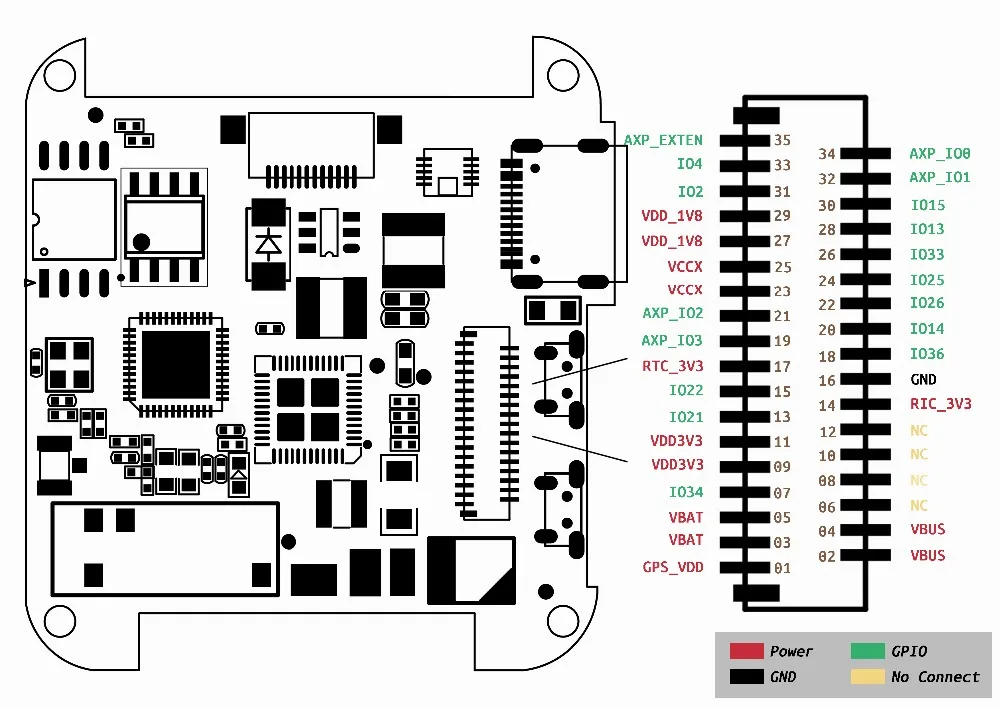

Режима Wi-Fi Станция/SoftAP + станция/P2P Механизм безопасности WPA/WPA2/WPA2-Enterprise/WPS Шифрование Тип AES/RSA/ECC/SHA Обновление прошивки UART скачать/OTA (через сеть/хост для загрузки и записи прошивки) Разработка программного обеспечения Поддержка разработки облачного сервера/SDK для разработки прошивки пользователя Сетевой протокол IPv6, IPv6, SSL, TCP/UDP/HTTP/FTP/MQTT Конфигурация пользователя Набор инструкций AT +, облачный сервер, android/iOSapp OS FreeRTOS   Дополнительная информация: //github.com/Xinyuan-LilyGO/TTGO-T-Watch   //t-watch-document-en.readthedocs.io/en/latest/index.html Продукт шпильки Внешний вид спецификации   T-Watch бортовой: 1,54 дюймовый LCD емкостный сенсорный экран: ST7789V Чип сенсорного экрана: FT6236U Три-осевой Акселерометр: BMA423 Управление питанием PMU: AXP202 Модуль часов RTC: PCF8563   Расширьте интерфейс: Поддержка карты памяти SPI TF 2 цифровых I/Os: GPIO25, GPIO26 (поддерживает ADC, DAC) Поддержка I2C, UART, SPI протокол связи Компонент раскладка клавиатуры

Функциональный расширительный нижний PCB Тип платы:

1.T-Watch SIM800L Нижняя печатная плата

Сим-карты:

ESP32 Атрибуты Описание продукта: GPIO33 TX Sim-карта, UART_SIM_TX GPIO34 RX

Sim-карта, UART_SIM_RX

GPIO14 RST Sim-карта, SIM_RST GPIO15 Pwkey Sim-карта, SIM_PWKEY GPIO04 BOOST Sim-карта, SIM_BOOST_CTRL

Функция:

Поддержка функции связи для телефона с sim-картой

Поддержка микрофон

Поддержка динамик

Поддержка-распылитель для телескопического использование модуля 2.T-Watch сенсорный контроллер MPR121 Нижняя плата PCB

Карты памяти:

ESP32 Атрибуты Описание продукта: GPIO13 CS TF_CS GPIO15 MOSI TF_MOSI GPIO02 Мисо TF_MISO GPIO14 SCLK TF_SCLK

Функция:

Поддержка чтения и записи карт TF

Поддержка-распылитель для телескопического использование модуля

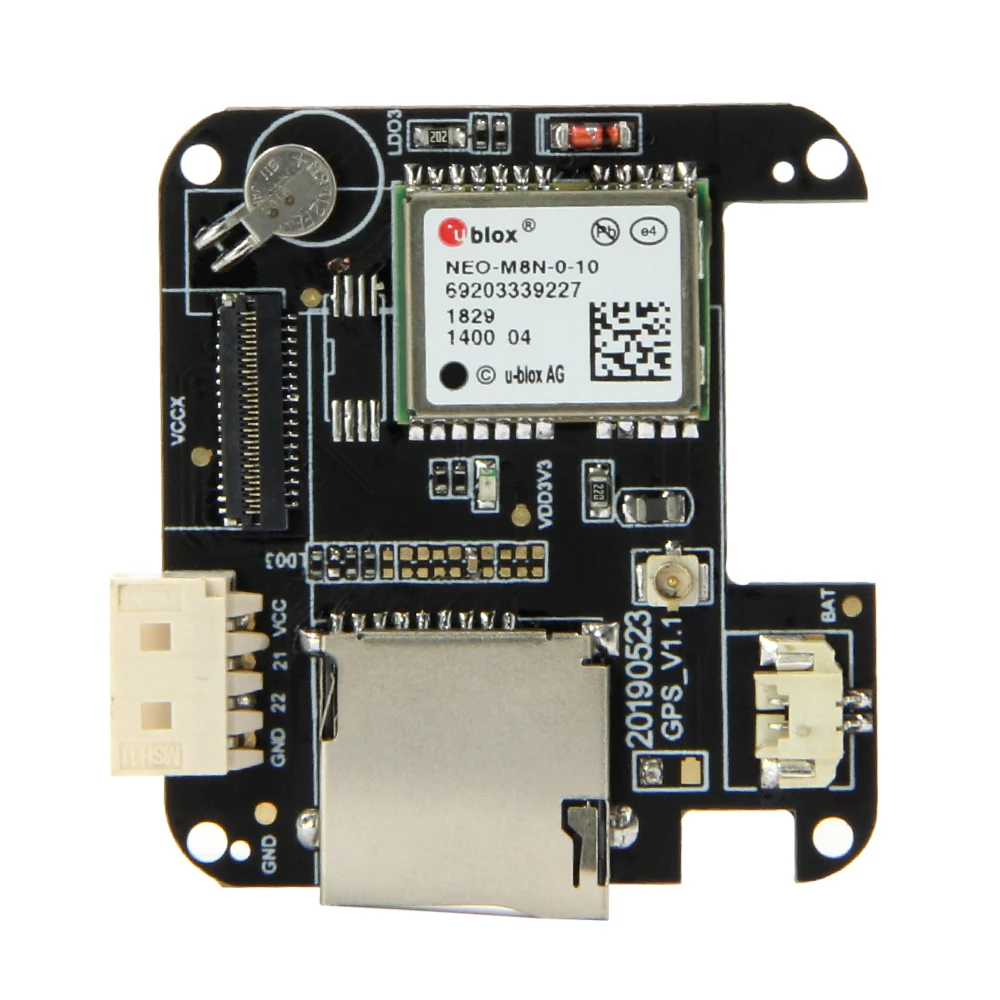

3. T-часы GPS-M8N нижней печатной платы   Карты памяти: ESP32 Атрибуты Описание продукта: GPIO13 CS TF_CS GPIO15 MOSI TF_MOSI GPIO02 Мисо TF_MISO GPIO14 SCLK TF_SCLK

NEO GPS M8N:

ESP32 Атрибуты Описание продукта: GPIO33 TX UART_GPS_TX GPIO34 RX UART_GPS_RX

Функция:

Поддержка функции позиционирования GPS: Широта и долгота, сбор данных о высоте

Поддержка чтения и записи карт TF

Поддержка-распылитель для телескопического использование модуля

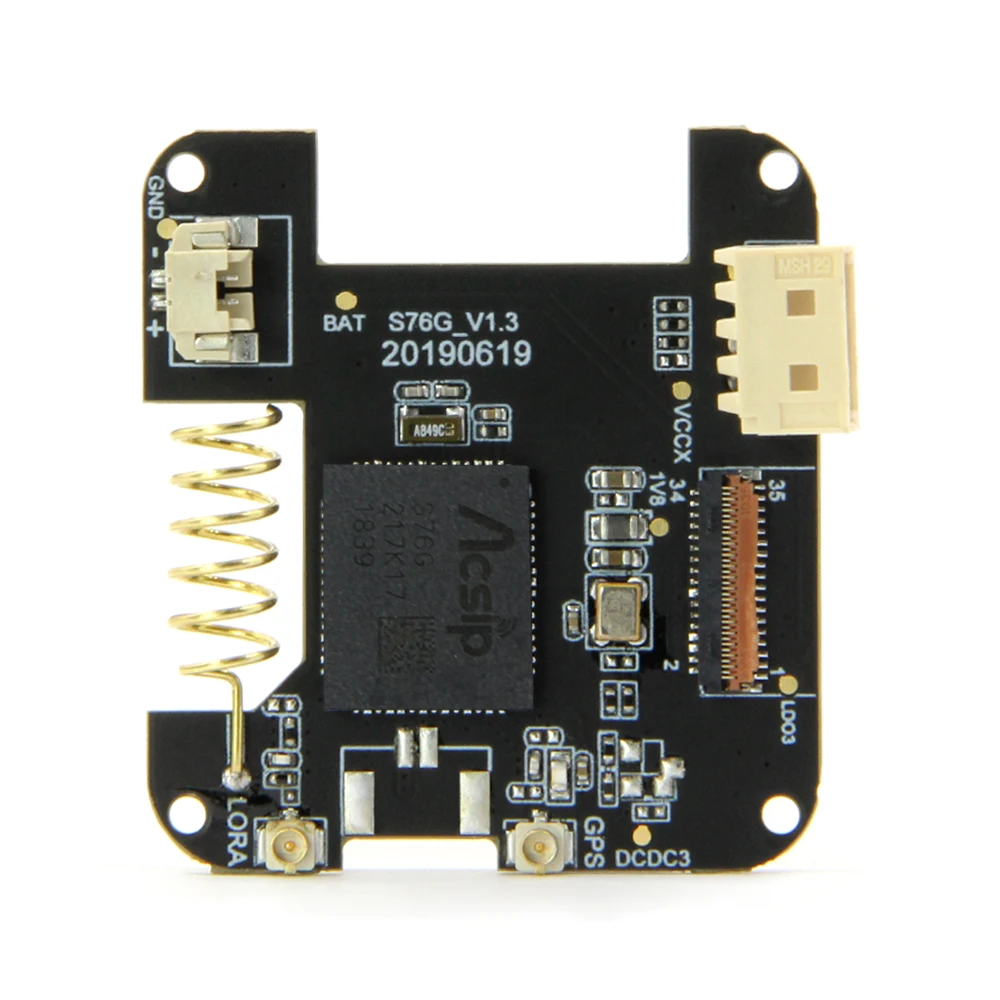

4.T-Watch GPS + Lora(S76G) Нижняя плата PCB

  S76G: ESP32 Атрибуты Описание продукта: GPIO33 TX UART_GPS_TX GPIO34 RX UART_GPS_RX   Функция: Поддержка GPS функция Поддержка Lora передачи Поддержка-распылитель для телескопического использование модуля 5. Т-часы Вибрационный Мотор и DAC выход рог нижней части печатной платы TF карта ESP32 Атрибуты Описание продукта: GPIO13 CS TF_CS GPIO15 MOSI TF_MOSI GPIO02 Мисо TF_MISO GPIO14 SCLK TF_SCLK

Max30102 Пульс кислорода в крови

ESP32 Атрибуты Описание продукта: GPIO21 Внесение изменений Max30102_SDA GPIO22 SCL Max30102_SCL

Функция:

Поддержка сердечного ритма, обнаружение кислорода в крови

Поддержка чтения и записи карт TF

Поддержка-распылитель для телескопического использование модуля T-часы в сборке расширения дна PCB BoarDisplayd

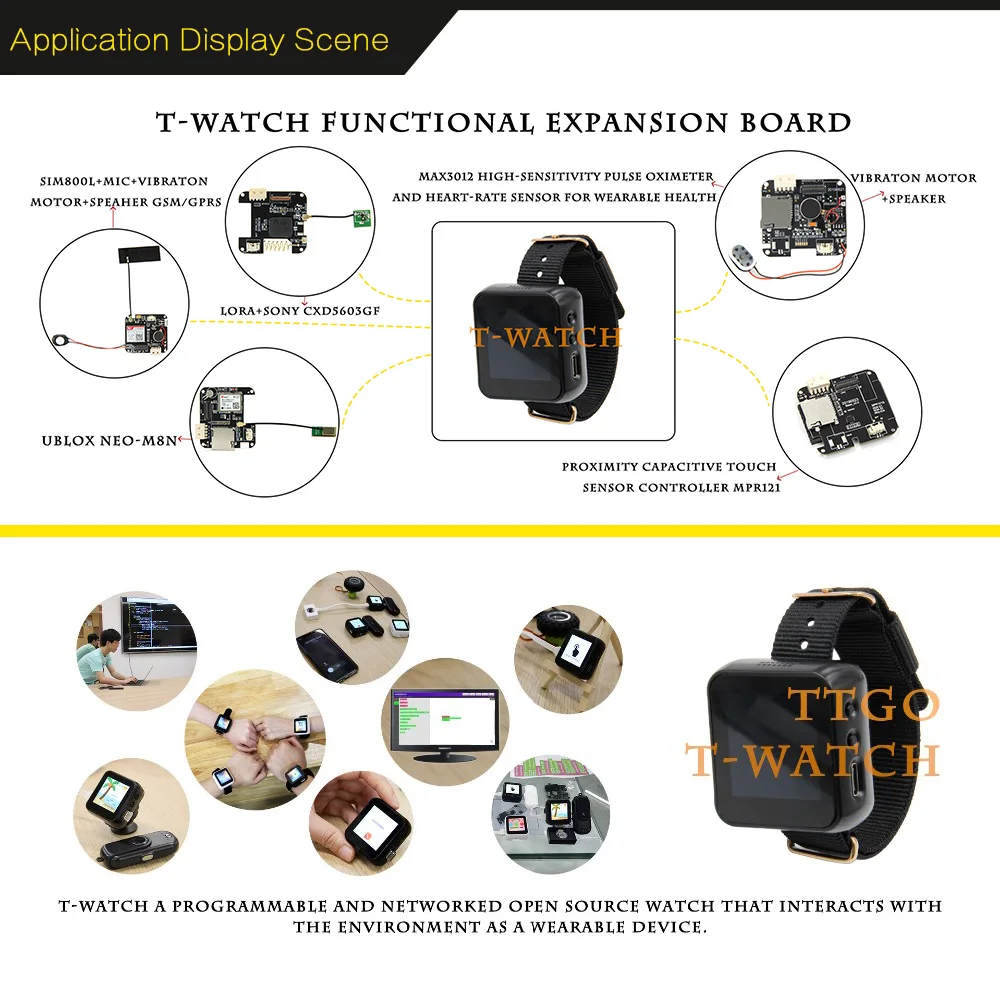

Применение Дисплей сцена

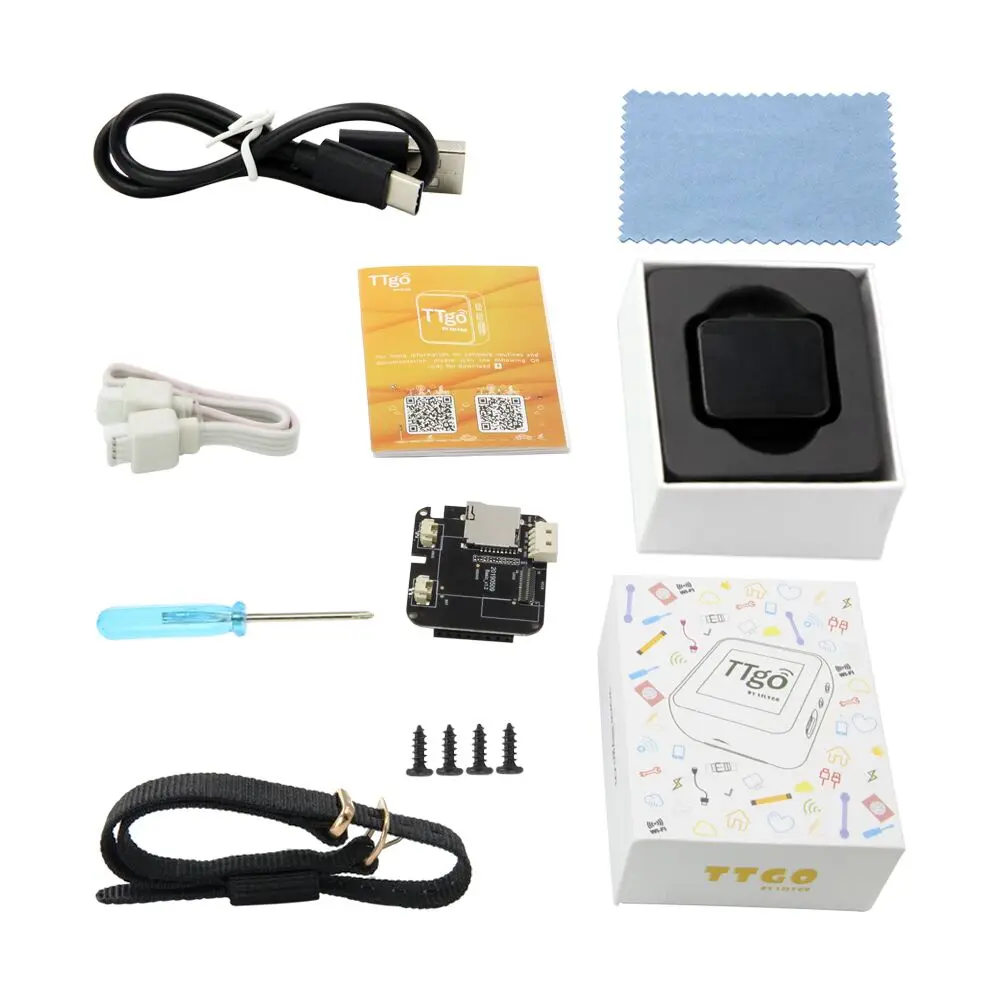

Отгрузочная ведомость

T-WAtch basic Shipping List

1 x T-Watch(Базовый или один из функциональных стилей, зависит от вашего выбора)

1 x удлинительная плата с гнездовым штифтом

1 х черный ремешок (25,5 см)

1 x зарядный кабель

1 кабель для передачи данных

1 х маленькая отвертка

4 x Маленький Винт

1 х Синяя маленькая тряпка

Руководство пользователя-1 шт.;

1 x эксклюзивная коробка

Расширенный нижний лист печатной платы

Вариант 1:

1 x T-Watch SIM800L Нижняя печатная плата

1 x Антенна

Вариант 2:

1 x T-Watch сенсорный контроллер MPR121 Нижняя плата PCB

1 х кабель

Вариант 3:

1 x T-Watch GPS-M8N нижней печатной платы

1 x Антенна
