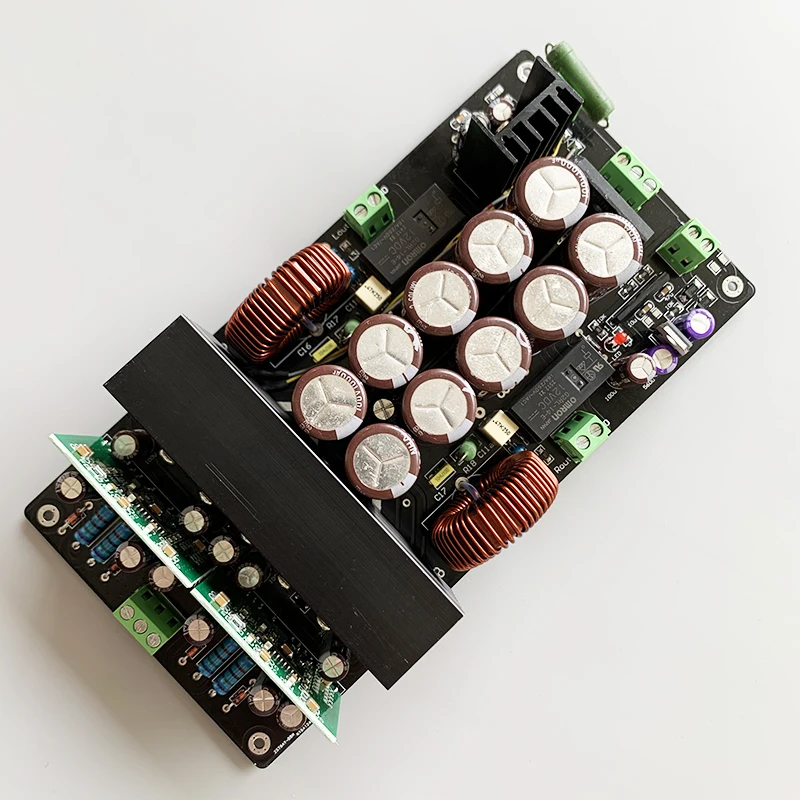

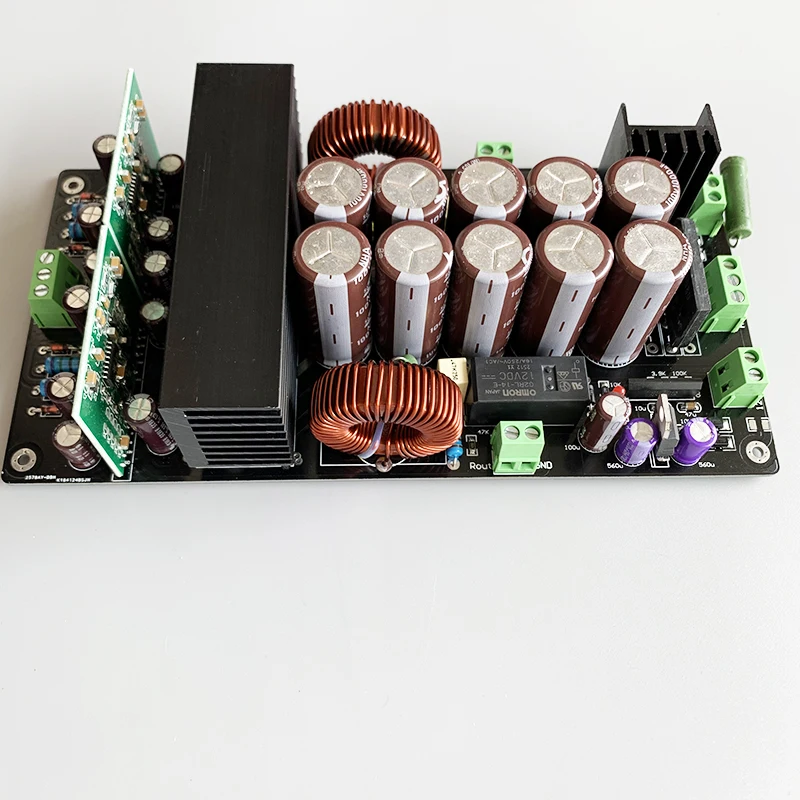

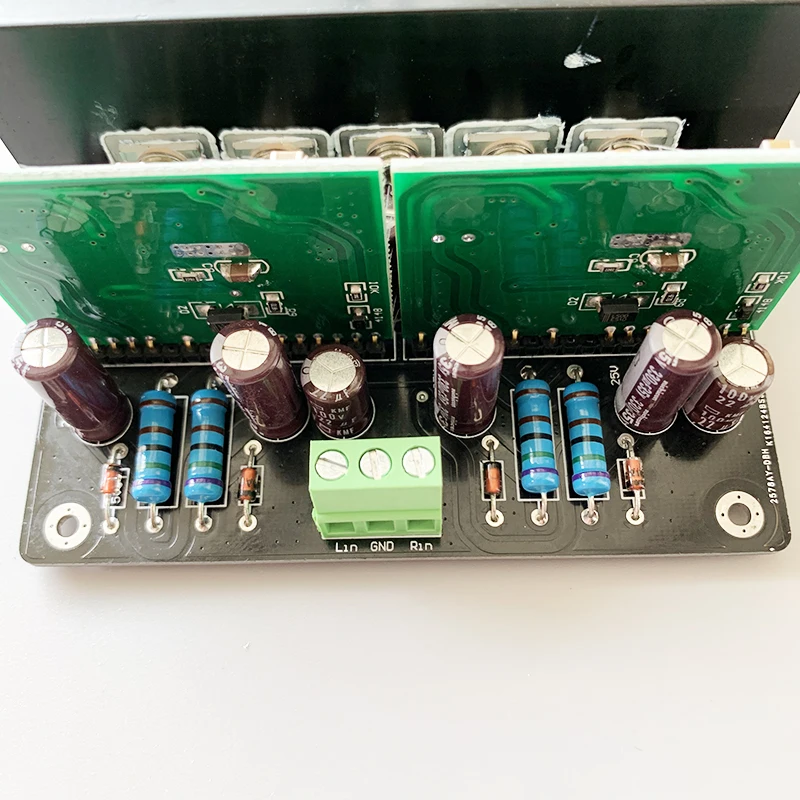

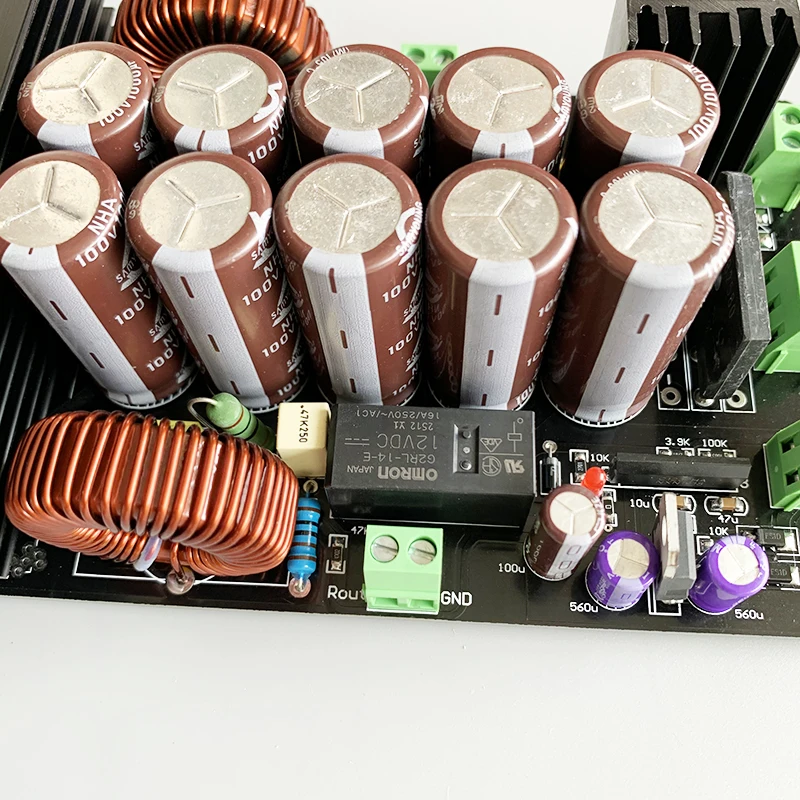

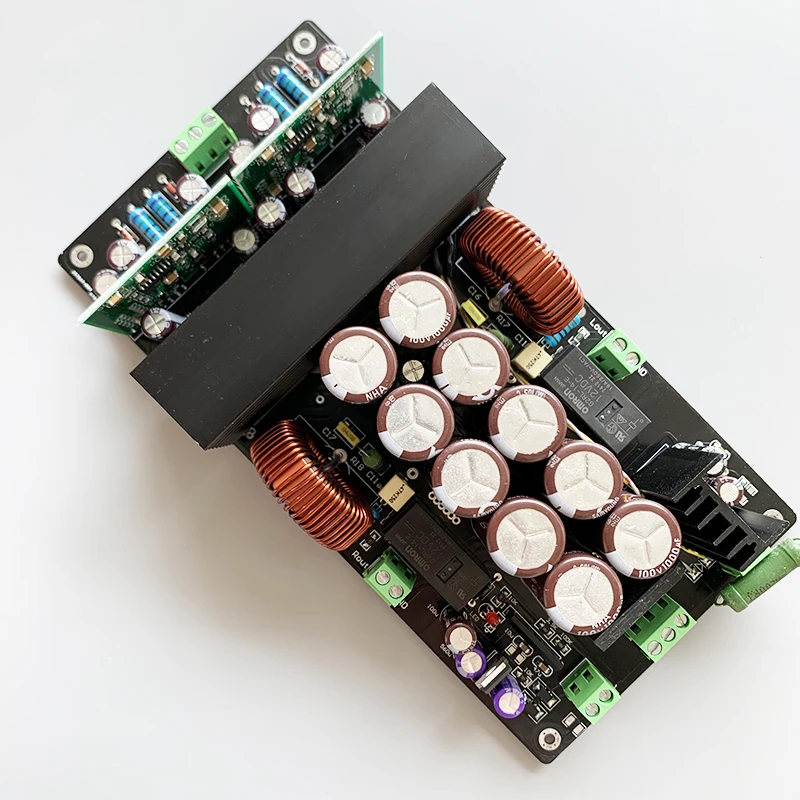

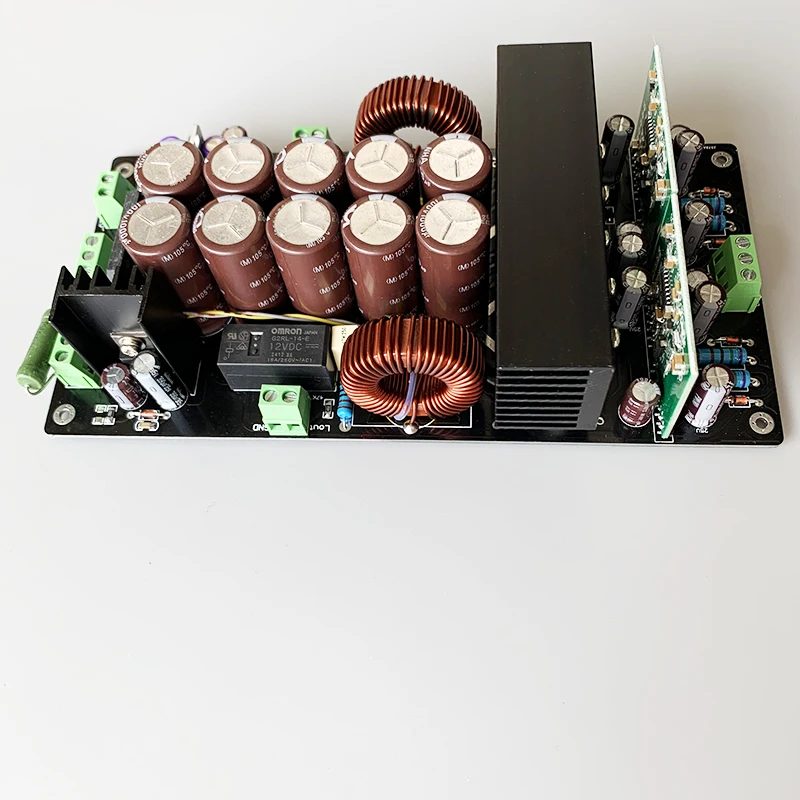

IRS2092 2 × 800 Вт/4 Ом 400 Вт/8 Hi-Fi стерео усилитель мощности плата цифровой класса D |

IRS2092 2 × 800 Вт/4 Ом 400 Вт/8 Hi-Fi стерео усилитель мощности плата цифровой класса D |

Двойное напряжение постоянного тока ± 75 В ~ ± 85 в, подходит для 8 Ом с высокой выходной амплитудой, 4 Ом 800 Вт 8 Ом 400 Вт двухканальный дизайн

Параметры:

1. Напряжение питания: двойной постоянный ток, ± 75 В ~ ± 85 в (переменный ток, ± 80 в)

2. Максимальная выходная мощность:

400 Вт x 2 / 8 Ом, искажения <0.1%

800 Вт x 2 / 4 Ом, искажения <0.5%

3. Эффективность: > = 90%

4. SNR: 90 дБ

5. Рекомендуемый динамик: 4 Ом ~ 8 Ом

6. Размер платы: 130 мм * 91 мм * 50 мм (Д * Ш * В) (включая медную колонку 8 мм, высоту шасси 50 мм можно просто установить)

Примечание:

1. Источник питания от ± 75 в до ± 85 в, рекомендованный блок питания ± 80, Регулируемый источник питания, обратите внимание, диапазон колебания напряжения, используйте более низкий уровень безопасности (положительный и отрицательный источник питания-3 линии, не одна линия из двух источников питания, внимание на вход, Проводка также необходимо видеть положительные и отрицательные полюсы, чтобы не принять, чтобы не сжечь плату)

2. Не подключайте потенциометр к наконечнику входного сигнала платы усилителя мощности. Передняя ступень может только вызывать жар. В противном случае источник звука контролирует громкость. После двух лет постоянного улучшения, нет необходимости менять версию снова. Силовая трубка отполирована, печатная плата находится под высокой частотой и высоким напряжением. Требования по-прежнему относительно высоки, частота модуляции 500 кГц, выходной индуктор очень требователен, и общие индукторы на рынке вообще не могут использоваться.

С защитой цепи:

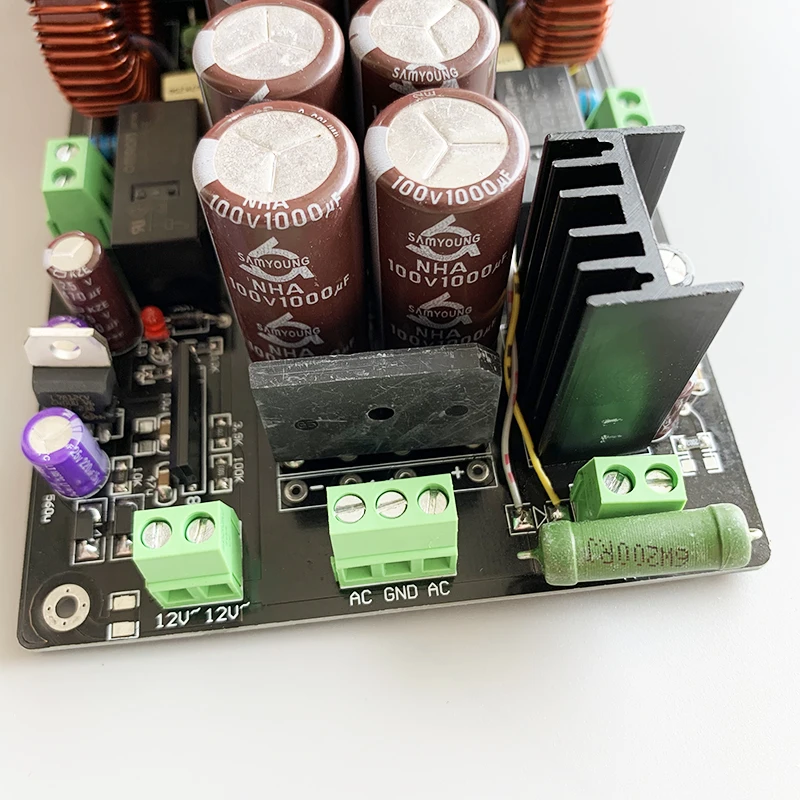

1. С выпрямителем может быть напрямую Питание от трансформатора 2. С непрерывной электрической защитой 3. Постоянный ток, ± 60-80 в, переменный ток, двойной 45-55 в 4. Вторичное напряжение, постоянный ток 15 В или 10-12 В переменного тока 5. 4227 силовая трубка * 5 6. Максимальная мощность 800 Вт * 2

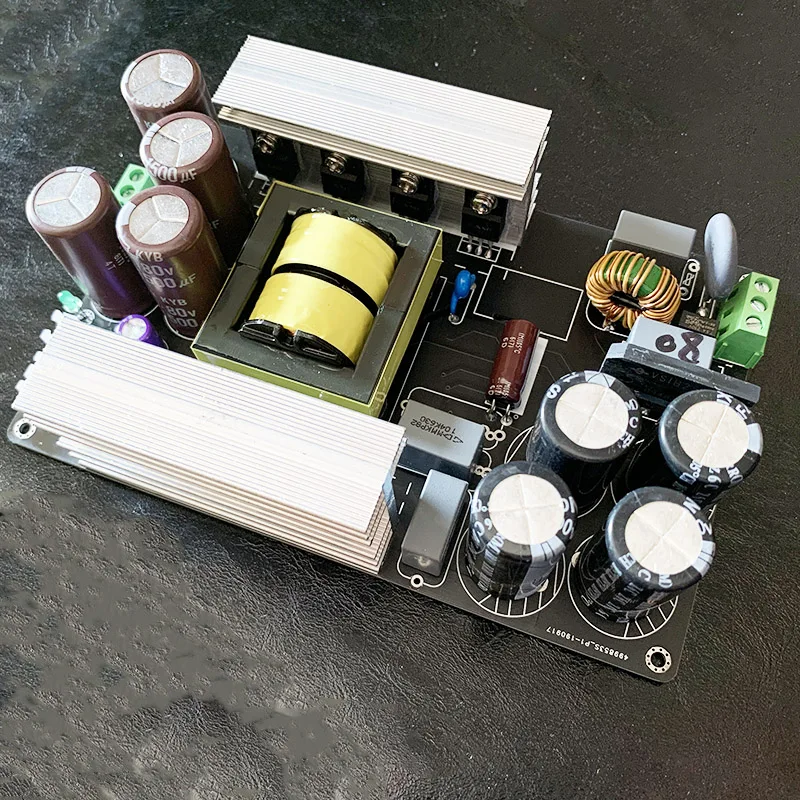

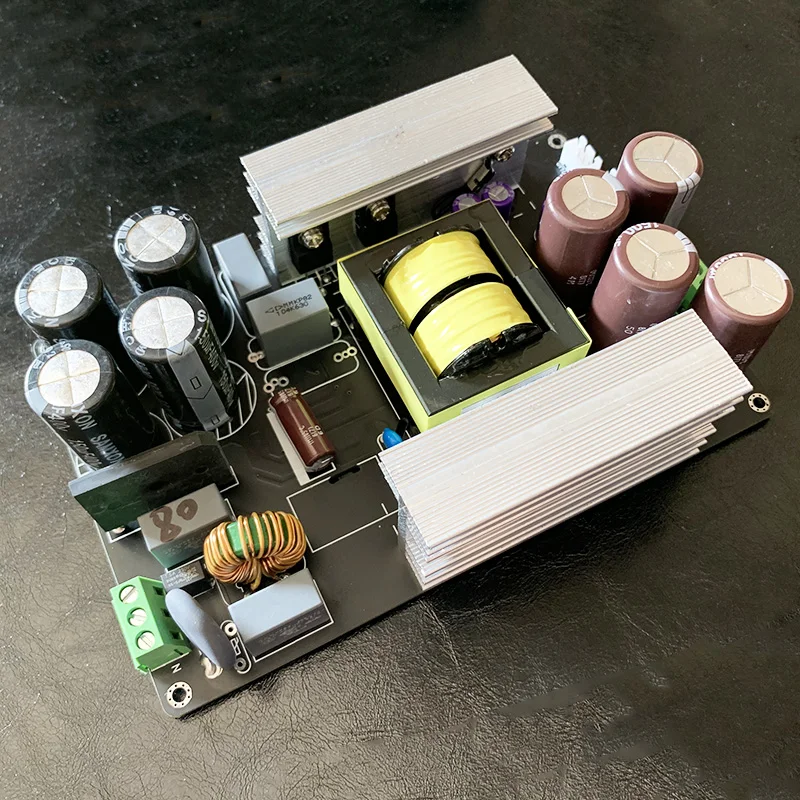

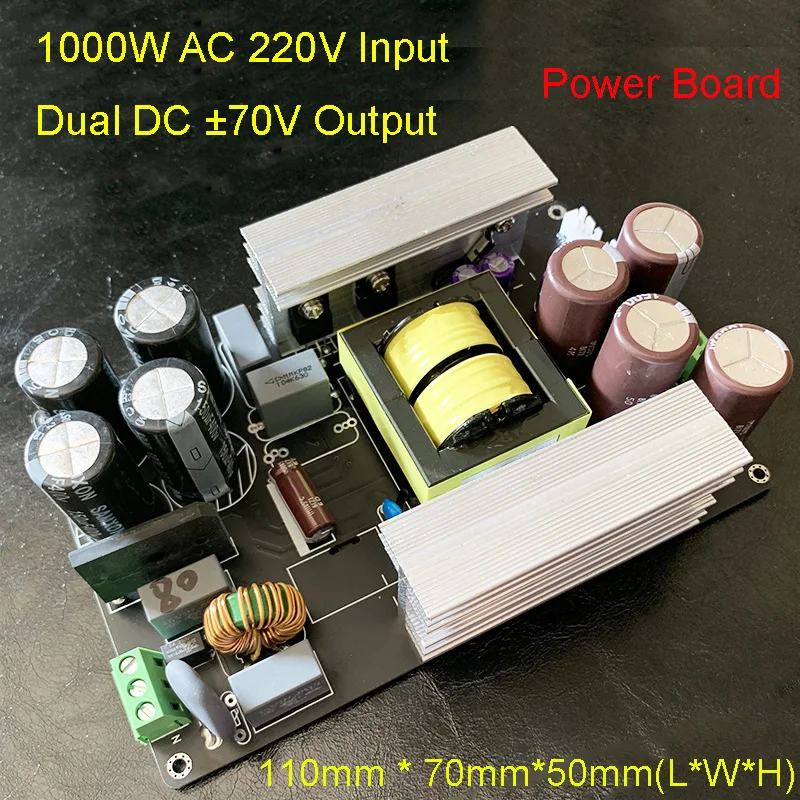

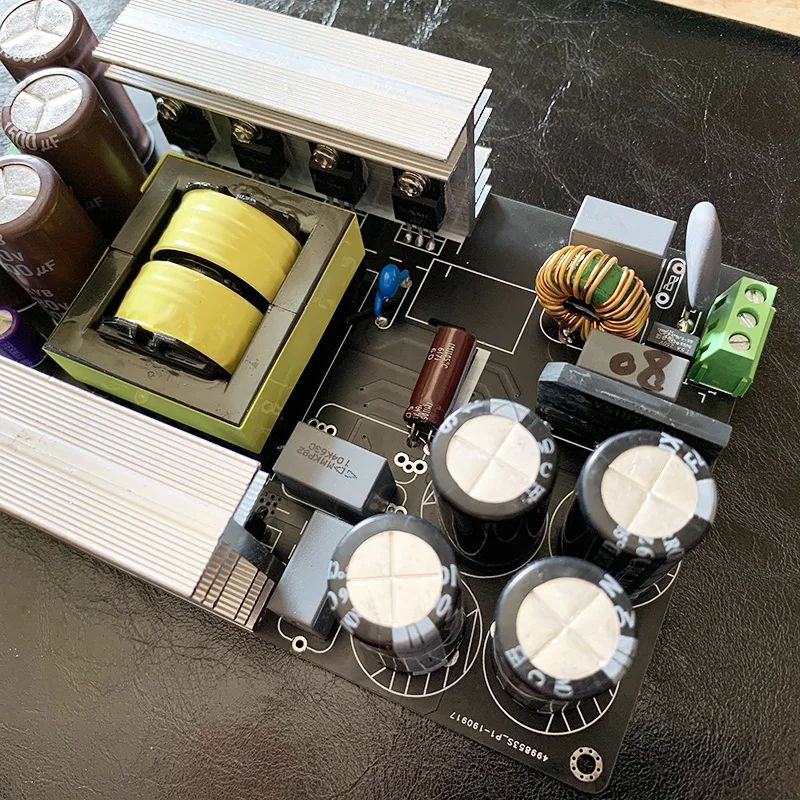

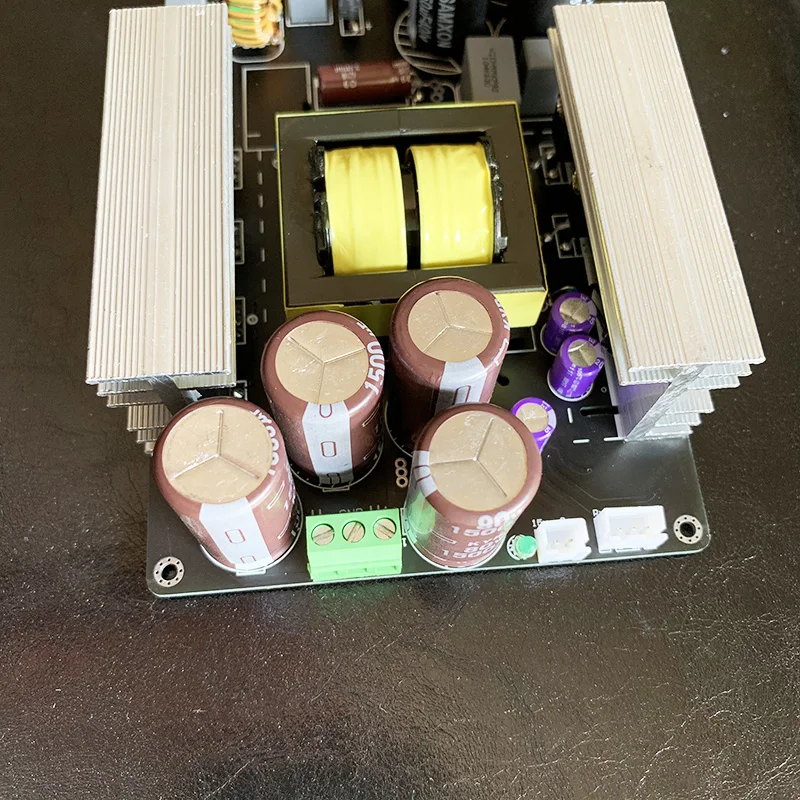

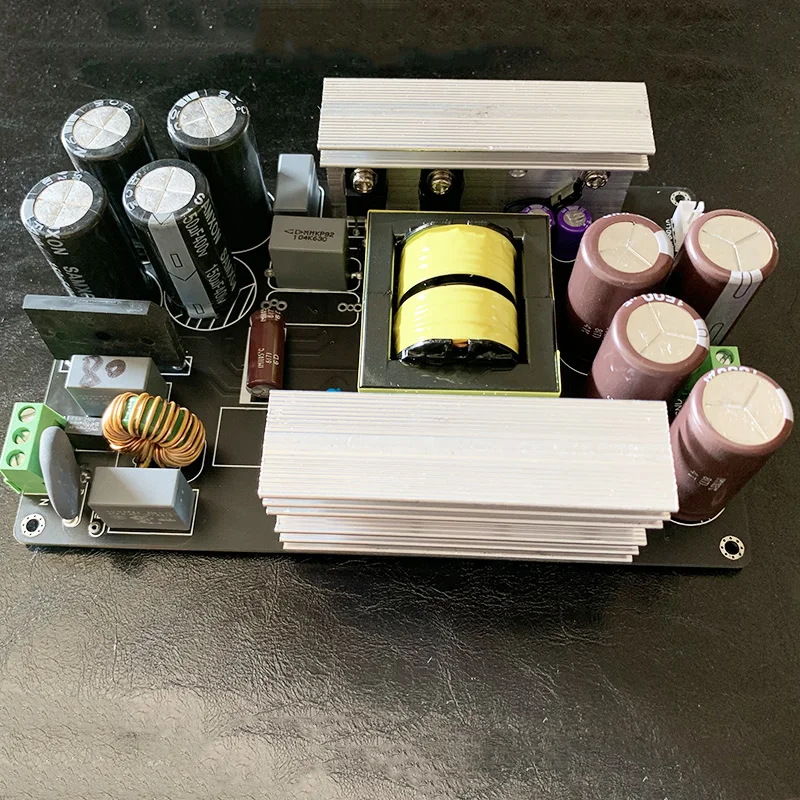

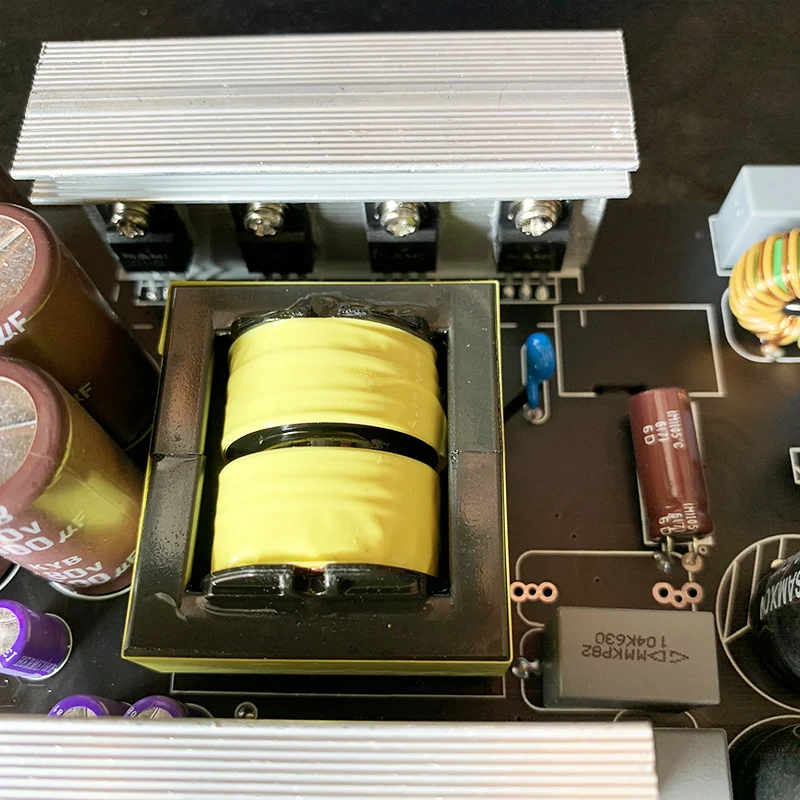

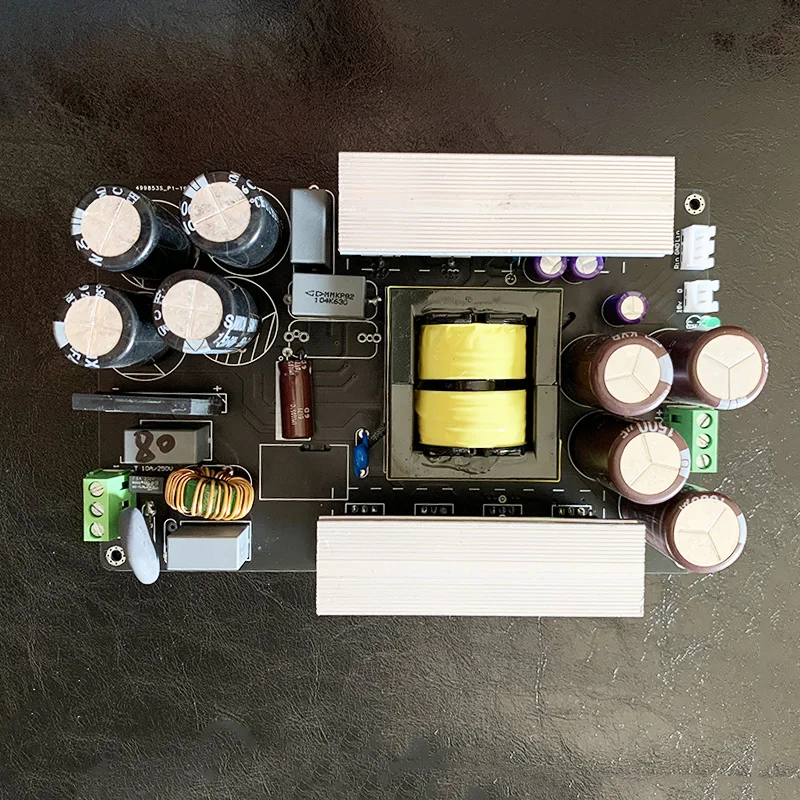

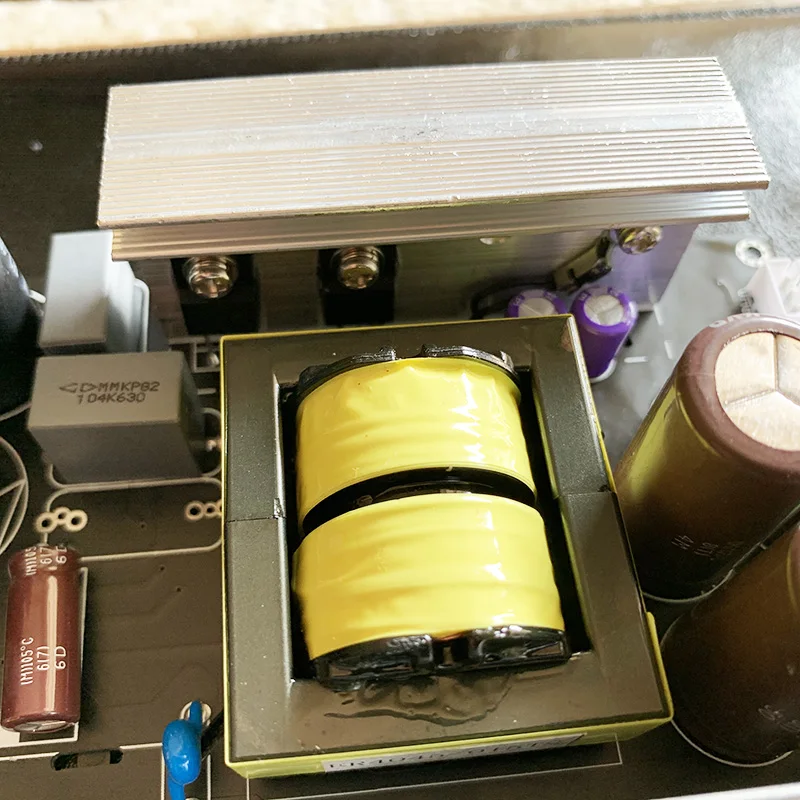

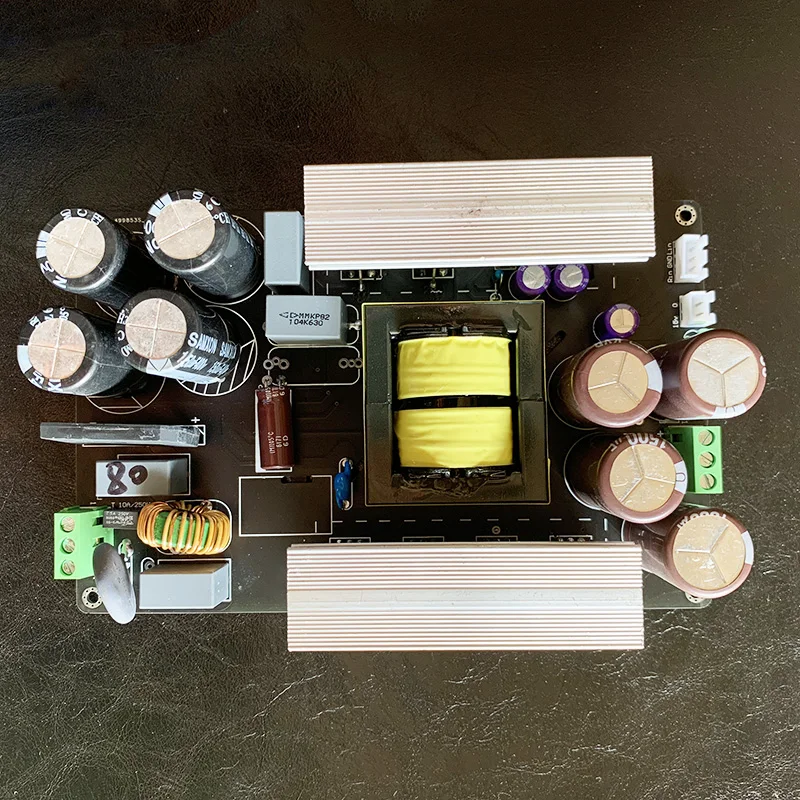

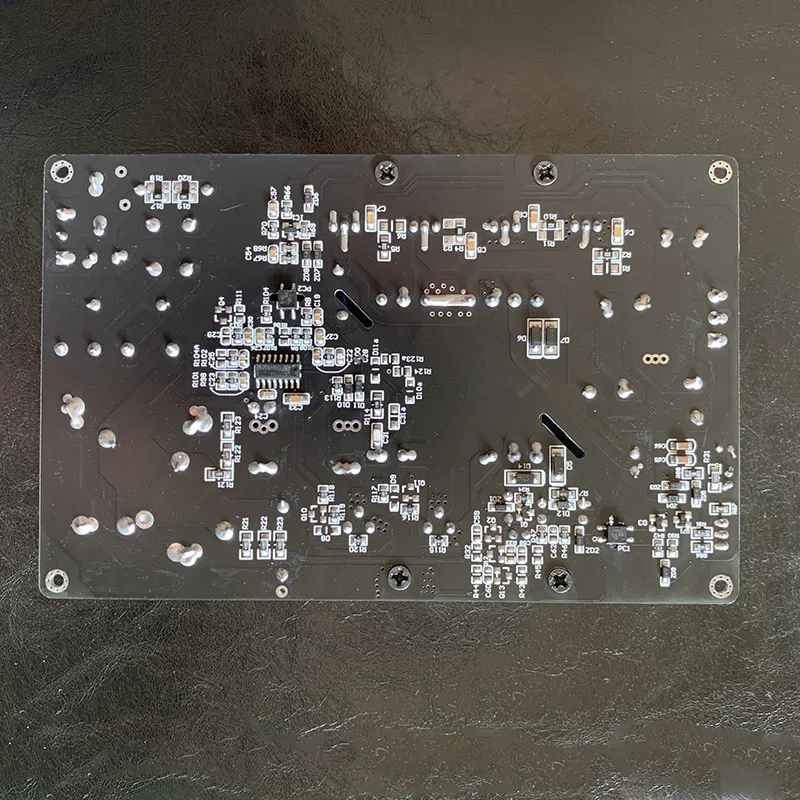

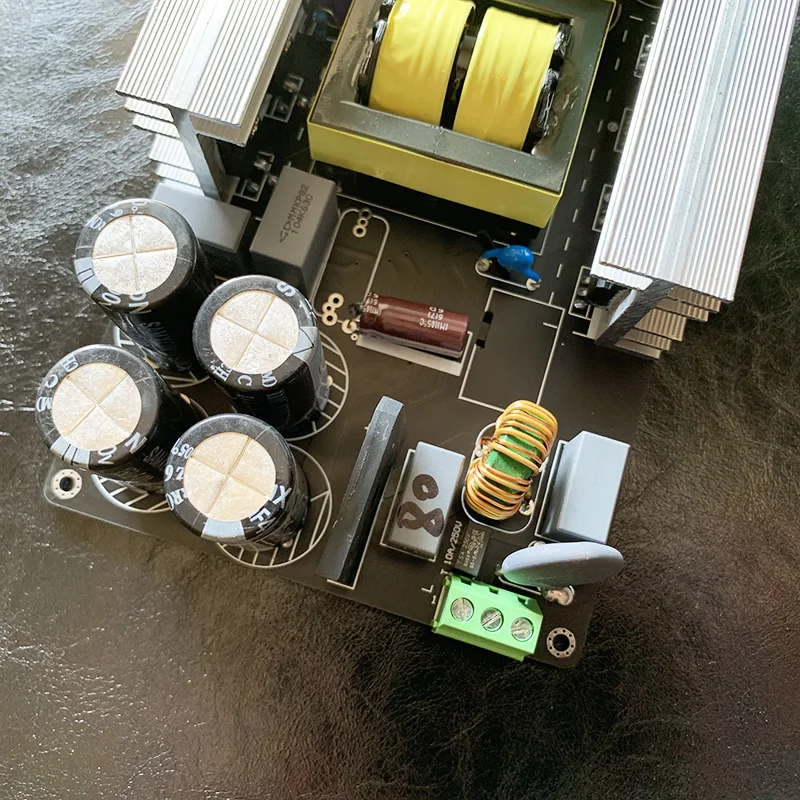

Параметры силовой платы (1000 Вт):

Недавно был принят ряд оптимизации, Максимальная пиковая мощность до 1400W

Покупки обратите внимание:

1. Этот продукт опасен для голых досок с высоковольтными схемами и должен обращать внимание на безопасность электроэнергии. 2. Для коммерческого использования, шлифовки цепей и компонентов и инкапсуляции эпоксидной смолы. 1. В настоящее время, последняя версия добавила цепь обнаружения средней точки. Выходные клеммы для левого и правого каналов усилителя питания подключены к двумя линиями «Отзывы», чтобы вернуться к блоку питания, чтобы завершить Обнаружение промежуточной точки. Однако, когда Середина слишком большая, источник питания выключен, а усилитель мощности имеет большую защиту. Выход постоянного тока повреждает рожковый сигнал, только обеспечивает защиту средней точки. Долгое время не переключатель не используется. Некоторые усилители мощности имеют переключатель воздействия, и реле также отключает выходную цепь. 2. Для предотвращения копирования платы, чтобы предотвратить незаконные элементы, схема запечатана эпоксидным черным клеем. 3. Радиатор подключен к нагреву. Не прикасайтесь к источника питания. Продукт Особенности: 1. Технология мягкого переключения, оптимизированная для динамического усиления усилителя мощности, эффект лучше, чем кольцевая корова, преимущества объема и веса, высокая эффективность преобразования, внутреннее сопротивление маленького выхода, Хорошая динамическая динамика 2. Диапазон входного сигнала сети 200-240 в, 1000 Вт Выход при хорошей теплоотдаче, 2*1000 Вт Плата усилителя мощности в магазине, подходит одноканальный усилитель мощности 1000 Вт 3. Размеры: 156 мм * 100 мм * 40 мм (Д * Ш * В). Для обеспечения безопасности Используйте медные посты не менее 8 мм и шасси высотой 50 мм. 4. Параметры продукта: (1000 Вт) Подходит для: ①. Выходная мощность: 1000 Вт ②. Входная мощность: AC200-240V ③ Зарядное устройство. Выходное напряжение: двойной ± 48 В ± 60 В ± 70 В ± 80 В (на ваш выбор) ④ Отделение для удостоверения личности. Размер: 110 мм * 70 мм * 50 мм (Д * Ш * В) ⑤. Вес нетто: 350 г Примечание: Радиатор подключается к нагреву. Не прикасайтесь к блоку питания. Установка внимание на изоляцию.
