Беспроводной датчик температуры и влажности 433 МГц с приемником RS232 RS485 для

Беспроводной датчик температуры и влажности 433 МГц с приемником RS232 RS485 для

Посылка включает в себя:2 беспроводных датчика температуры и влажности, 1 rs232/rs485, 1 соединительный кабель и 1 маленькая присоска-антенна.

1. Особенности

2. Параметры продукта

Рабочая частота

433 МГц по умолчанию, 868 МГц/915 МГц по индивидуальному заказу

TX Мощность

<10dBm

Чувствительность

<-112dBm

TX тока

<60mA

RX ток

<40mA

Операционной Напряжение

2,5 ~ 3,6 V @ XZ-TH10; 5В @ XZ-SRM

Дальность передачи

> 500 метров (визуальное расстояние)

Температура точность

<0,5 ℃(0 ℃ ~ 60 ℃) и <2 ℃(-40 ℃ ~ + 80 ℃)

Влажность Точность

<± 3%

Приобретение цикла

5 минут, нормальный режим, 2 секунды, Режим триггера

Средняя потребеление энергии

<15uA

Рабочая температура

-40 ℃ ~ + 80 ℃

Срок службы

> 5 лет @ 1000 мАч

Интерфейс

115200bps,8N1,RS232/RS485

3. Размер

Размер датчика, принимающий Размер хоста

4.OОперации процесса

XZ-TH10 процесс работы:

Переключение различных режимов работы в соответствии с использованием способа. Режимы, как указано ниже:

1) режим сна: датчик не работает, без передачи, и полностью спит с низким энергопотреблением.

2) Режим триггера: Обнаружение датчика каждую секунду и сигнал передачи, светодиодный мигание; Пользователь может отправить команды для установки идентификации датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: Обнаружение датчика в течение 5 минут и сигнал передачи, светодиодный-мигание.

4) режим переключения: 3 режима могут быть переключены, нажав кнопку. Переключатель времени, как показано на следующей таблице:

A. Режим сна запустит Режим триггера, нажав кнопку в течение 5 секунд;

B. Режим триггера будет включаться в обычный режим автоматически через 20 секунд;

С. В обычном режиме, нажимая на кнопку в течение 2 секунд, появится Режим триггера;

D. Нормальный режим запустит режим сна, нажав кнопку в течение 5 секунд.

XZ-SRM процесс работы:

XZ-SRM является rs232/rs485 последовательный получения главный узел беспроводной датчик. После получения информации от датчика каждый раз, это будетИВыходы (код ASCII) с последовательного порта в 115200bps, 8N1 формат данных.

5. Определение штифтов для XZ-SRM

Контакты

Определение

Описание продукта:

Уровень

Подключен к терминалу

Обратите внимание

1

VCC

Мощность питания постоянного тока

5,0 V

+ 4,5 ~ 5,5 V

2

RxD/RS-232

Ввод данных

RS-232level

TxD/RS-232

+ 4,5 ~ 5,5 V

3

TxD/RS-232

Вывода данных

RS-232level

RxD/RS-232

4

GND

Мощность поставить заземления

GND

Мощность поставить заземления

5

GND

Заземления сигнала

GND

Заземления сигнала

6

A/RS485

RS485 положительный сигнала

RS-485level

A/RS485

По индивидуальному заказу на заводе

7

B/RS485

RS485 негативный сигнал

RS-485level

B/RS485

8

NC

NC

9

NC

NC

6. Протокол данных

В XZ-TH10 информации от датчика шифруется и передается, а затем в XZ-SRM серии получающий хост анализирует и выходов протокол передачи данных.

ID = xxxxxxxx,TEP = ± xx.x · C,HUM = xxx.x %,S = 0xxxxxxx,V = x, xxV,SN = xxx,RSSI =-xxxdBm

ID = xxxxxxxx,TEP = ± xx.x · C,HUM = xxx.x %,S = 1xxxxxxx,V = x.xxV,SN = xxx,RSSI =-xxxdBm,RPRI =-xxxdBm

ID: адресные данные номер 0-9 (США); 8-битных ASCII;

TEP: данные о температуре ACSII-40,9 ~ + 80,9. «℃»-Это ACSII's «.» и «C».

ГУМ: данные о влажности ACSII 000,0 ~ 100,0. Влажность данные XZ-TP10 всегда 000,0;

Статус слово номер 0 ~ 1 8-битных ASCII;

Флаг бит

Объяснение

Bit7

0, хост получает данные напрямую; 1, передача данных через ретранслятор.

Bit6 ~ bit1

Защищены

Bit0

0, данные сообщения обычно; 1, данные сообщения, нажмите кнопку и триггер

В: данные о напряжении-это фактическое значение, единица измерения-«В»;

SN: серийный номер передаваемых данных. Серийный номер по методу частотных скачков будет увеличена в тех случаях, когда есть данные прыжков.

RSSI: индикатор мощности полученного сигнала. Сигнал будет слабым, когда значение будет меньше.

RPRI: сила сигнала ретранслятора, передача данных

Например: ID = 12345678,TEP = + 26,6 · C,HUM = 080.0%,S = 00000000,V = 3,60 V,SN = 120,RSSI =-070dBm

ID = 34562345, ТЭП =-20,5 · C, гул = 050.5%,S = 10000001 V = 3,30 V,SN = 214,RSSI =-080dBm, rpri =-78dBm

7. Инструкция по подключению

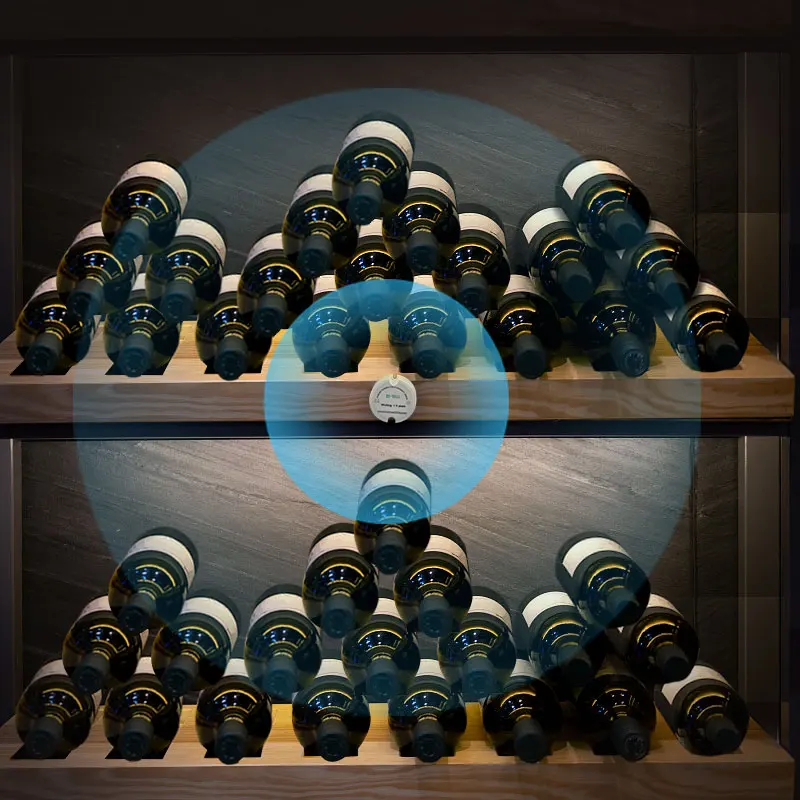

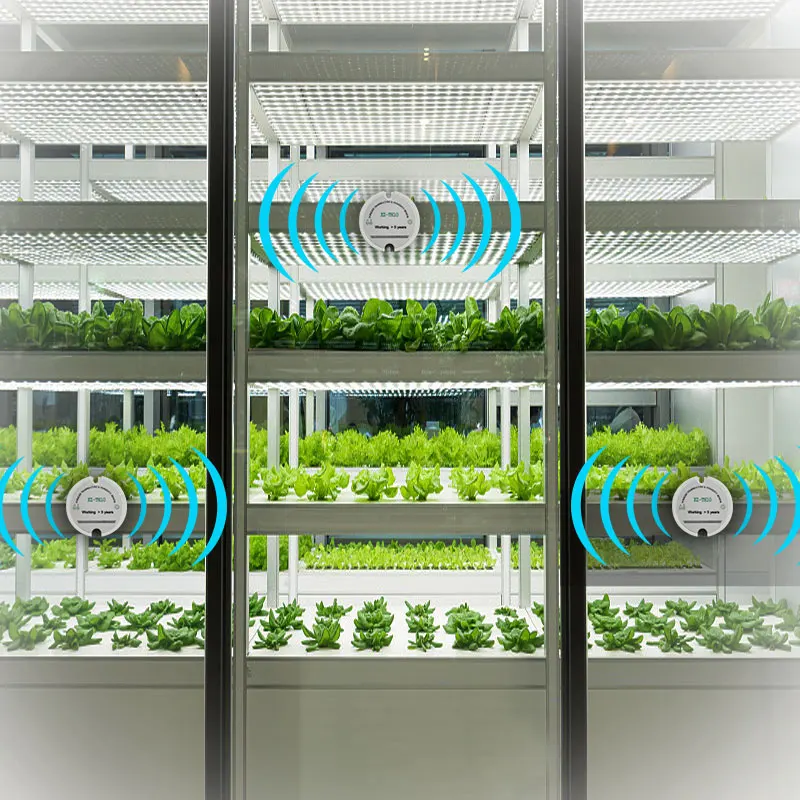

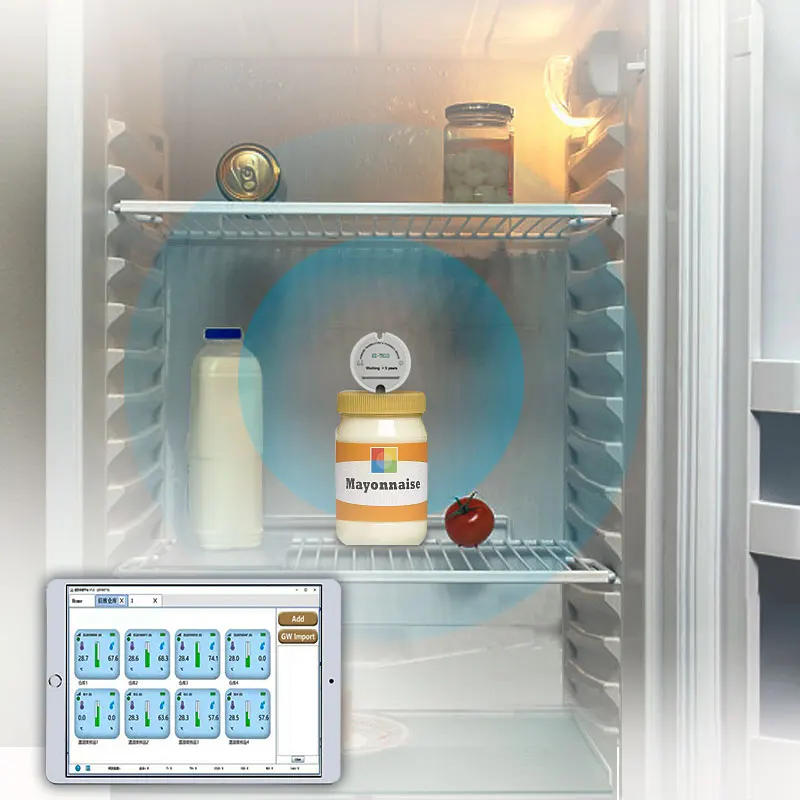

8. Применение
