Посылка включает в себя:2 шт. беспроводные датчики температуры, 1 шт. rs232/rs485 последовательный принимающий хост, 1 шт. соединительный кабель и 1 шт. маленькая присоска антенна.

1. Особенности

2. Параметры товара

Рабочая частота

433 МГц по умолчанию, 868 МГц/915 МГц по индивидуальному заказу

TX Мощность

<10dBm

Чувствительность

<-112dBm

TX тока

<60mA

RX ток

<40mA

Операционной Напряжение

2,5 ~ 3,6 В @ XZ-TP10; 5 в @ XZ-SRM

Дальность передачи

> 500 метров (визуальное расстояние)

Температура точность

<0,5 ℃ (0℃ ~ 60℃) & <2℃ (-40℃ ~ + 80℃)

Влажность Точность

Нет

Приобретение цикла

5 минут при нормальном режиме; 2 секунды при режиме триггера

Средняя потребляемая мощность

<15uA

Рабочая температура

-40℃ ~ + 80℃

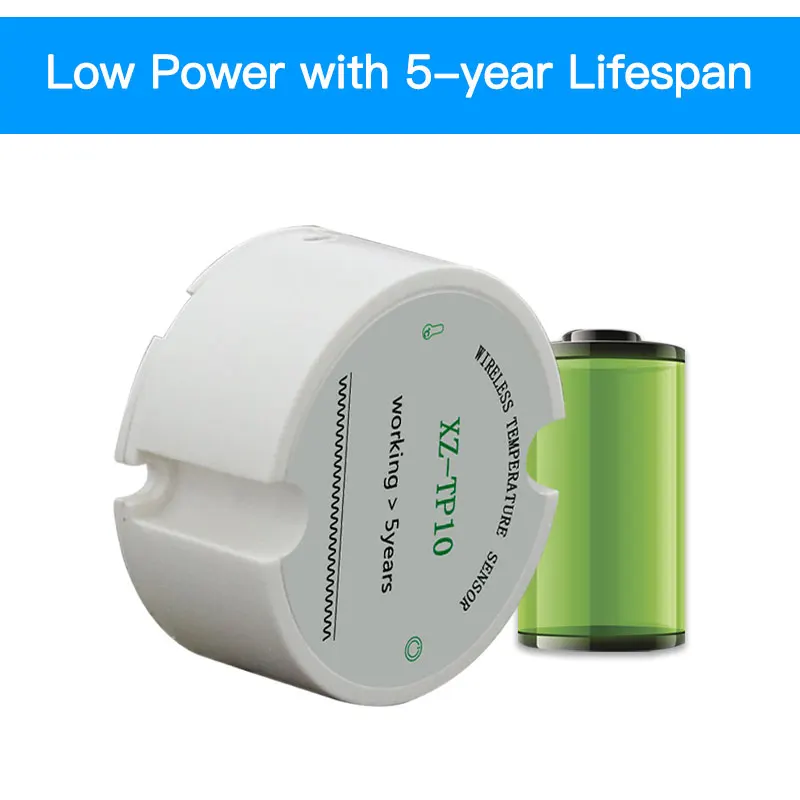

Срок службы

> 5 лет @ 1000 мАч

Интерфейс

115200bps, 8N1, RS232/RS485

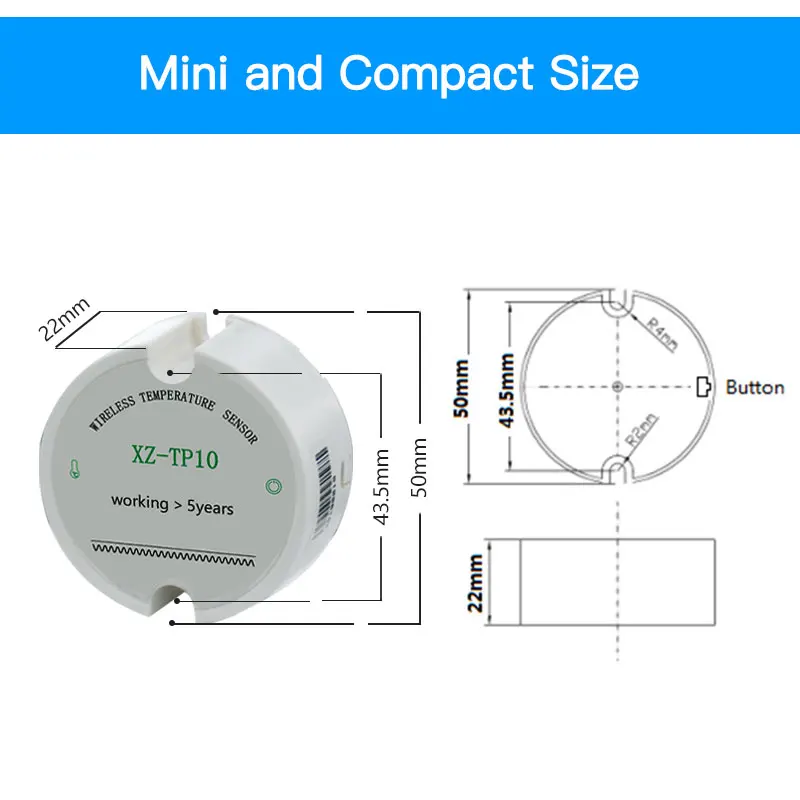

3. Размер

Размер датчика принимающий Размер хоста

4. OОперации процесса

XZ-TP10 процесс работы:

Переключение различных режимов работы в соответствии с использованием способа. Следующие режимы:

1) Спящий режим: датчик не работает, не пропускает, и спит с низким потреблением полностью.

2) Режим запуска: Обнаружение датчика каждую секунду и передача сигнала, светодиодный мигает; пользователь может отправить команду для установки ID датчика через программное обеспечение ПК или последовательный порт. И триггер длится всего 20 секунд.

3) нормальный режим: датчик обнаружения за 5 минут и сигнал передачи, светодиодный мигает.

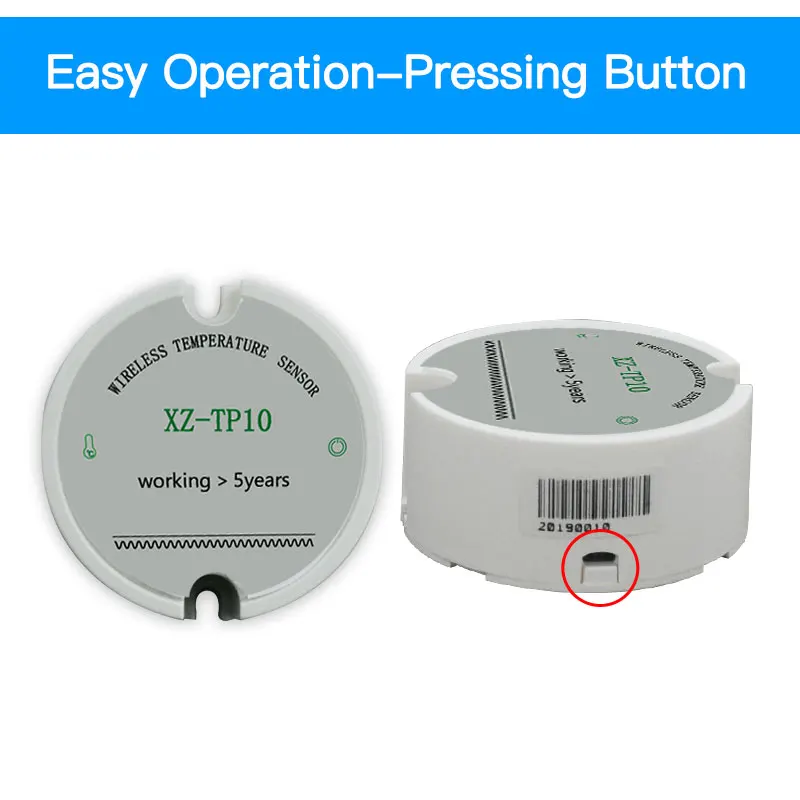

4) режим переключения: Есть 3 режима, которые можно переключать нажатием кнопки. Время переключения в следующей таблице:

A. Спящий режим перейдет в режим триггера, нажав кнопку в течение 5 секунд;

B. Режим триггера войдет в обычный режим автоматически через 20 секунд;

C. Обычный режим перейдет в режим триггера, нажав кнопку в течение 2 секунд;

D. Обычный режим перейдет в спящий режим, нажав кнопку в течение 5 секунд.

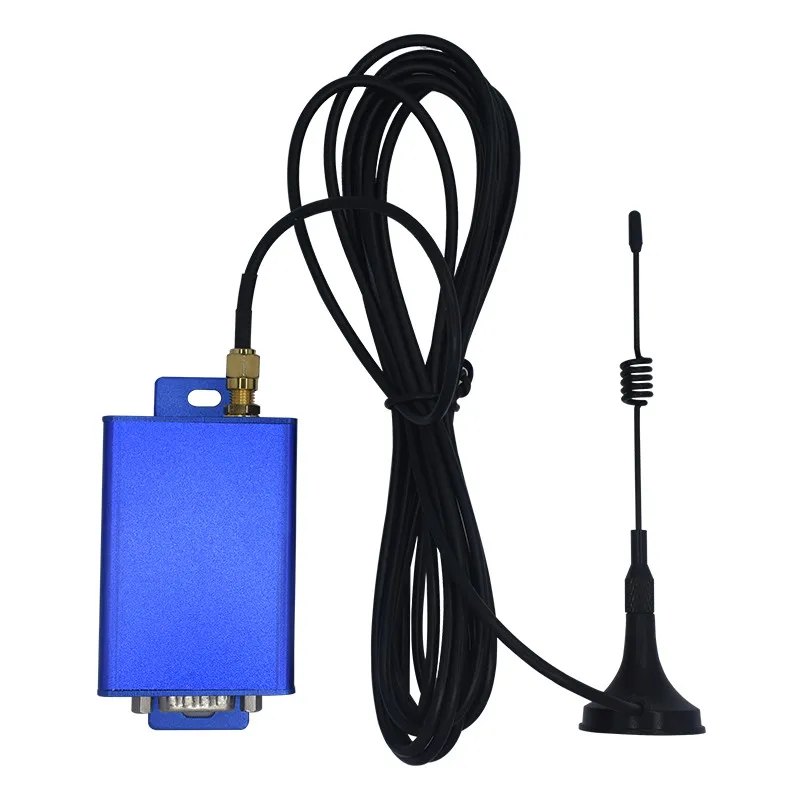

XZ-SRM процесс работы:

XZ-SRM rs232/rs485 Серийный принимающий хост беспроводного датчика. После получения информации о датчике каждый раз, он будетИВыходы (код ASCII) из последовательного порта в 115200bps, формат данных 8N1.

5. XZ-SRM штифты

Контакты

Определение

Описание продукта:

Уровень

Подключен к терминалу

Обратите внимание

1

VCC

Мощность питания постоянного тока

5,0 V

+ 4,5 ~ 5,5 В

2

RxD/RS-232

Ввод данных

RS-232level

TxD/RS-232

+ 4,5 ~ 5,5 В

3

TxD/RS-232

Вывода данных

RS-232level

RxD/RS-232

4

GND

Мощность поставить заземления

GND

Мощность поставить заземления

5

GND

Заземления сигнала

GND

Заземления сигнала

6

A/RS485

RS485 положительный сигнала

RS-485level

A/RS485

По индивидуальному заказу на заводе

7

B/RS485

RS485 негативный сигнал

RS-485level

B/RS485

8

NC

NC

9

NC

NC

6. Протокол передачи данных

Данные датчика XZ-TP10 шифруются и передаются, а затем хост-получатель серии XZ-SRM проводит анализ и выводит протокол данных.

ID = XXXXXX, TEP = ±xx. x · C, HUM = xxx. x %, S = 0 xxxxxxx, V = x. xxV, SN = xxx, RSSI =-xxxdBm

ID = xxxxxxxx, TEP = ±xx. x · C, гул = xxx. x % S = 1 xxxxxxx, V = Х. xxV, SN = xxx, RSSI =-xxxdBm, RPRI =-xxxdBm

ID: адресные данные номер 0-9 (США); 8-битных ASCII;

Теп: температурные данные ACSII-40,9 ~ + 80,9. “℃”-Это ACSII “.” и “C”.

Гул: данные о влажности ACSII 000,0 ~ 100,0. Данные о влажности XZ-TP10 всегда 000,0;

Статус слово номер 0 ~ 1 8-битных ASCII;

Флаг бит

Объяснение

Bit7

0, хост получает данные напрямую; 1, передавайте данные через повторитель.

Bit6 ~ bit1

Защищены

Bit0

0, данные о сообщениях обычно; 1, данные о сообщениях нажатием кнопки и триггером

V: данные о напряжении-это фактическое значение, единица-«V»;

SN: серийный номер передаваемых данных. Серийный номер частотного скачка будет увеличен при скачке данных.

RSSI: полученный Индикатор силы сигнала. Сигнал будет более слабым, когда значение будет меньше.

RPRI: сила сигнала ретранслятора, передающего данные

Пример: ID = 12345678, TEP = + 26,6 · C, HUM = 080.0%, S = 00000000, V = 3,60 V, SN = 120, RSSI =-070dBm

ID = 34562345, TEP =-20,5 · C, гул = 050.5%, S = 10000001, V = 3,30 V, SN = 214, RSSI =-080dBm, RPRI =-78 DBM

7. Инструкции по подключению

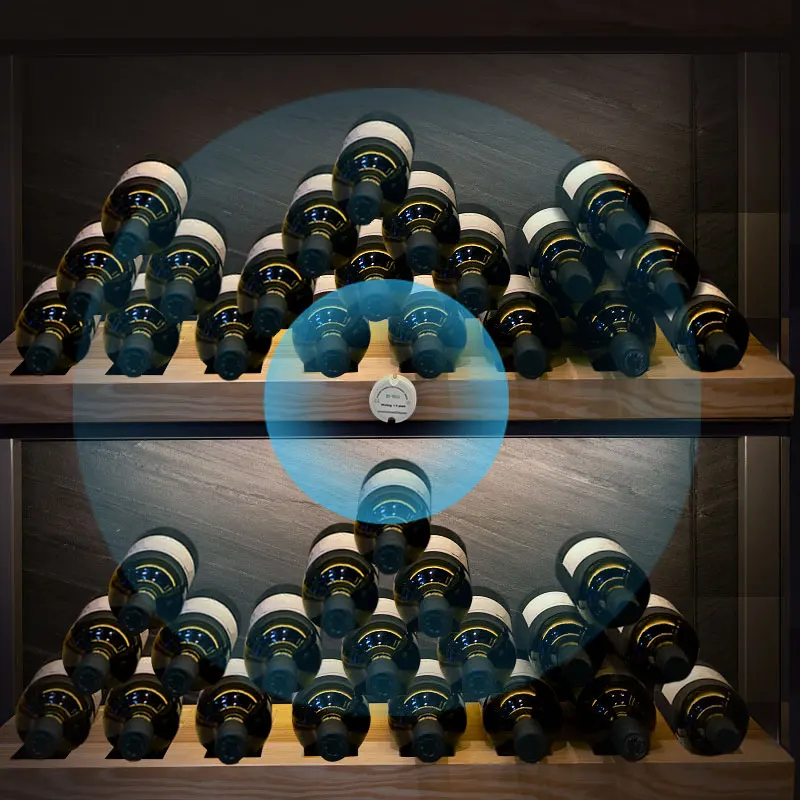

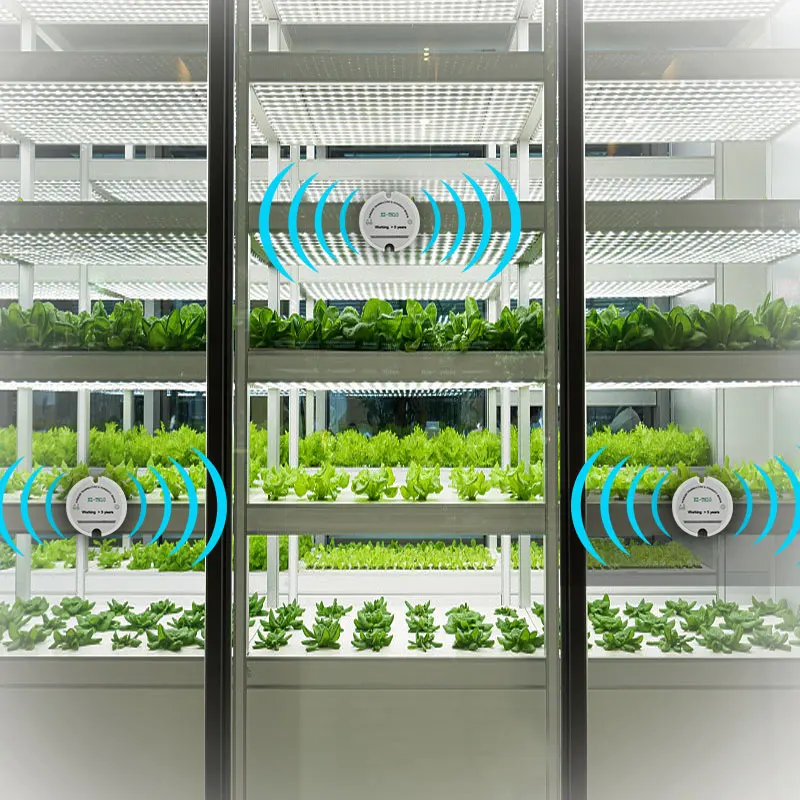

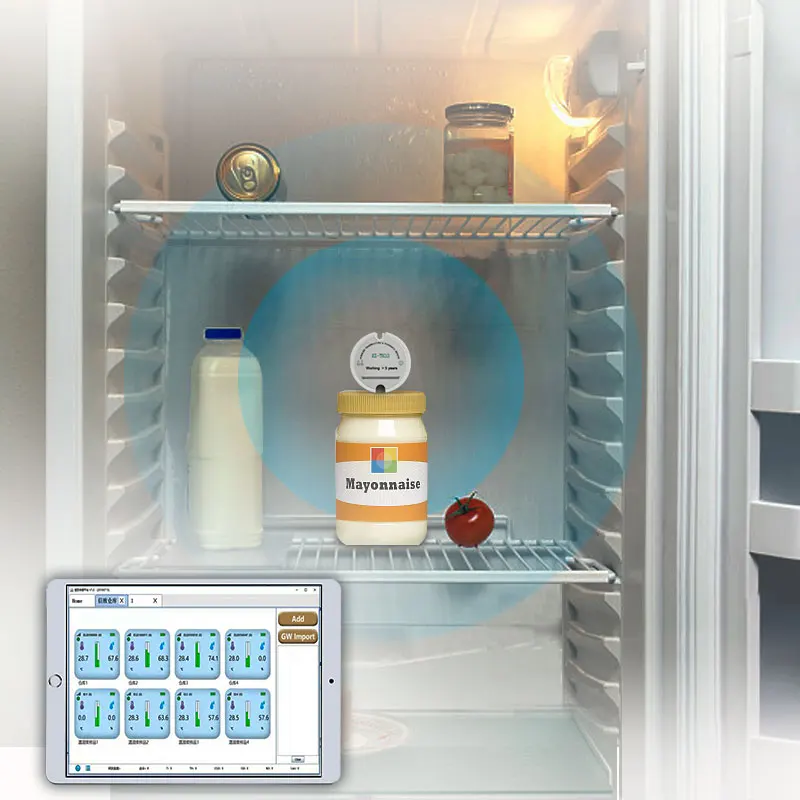

8. Применение
