ESP8266 кодовая горелка + ESP F беспроводной Wifi модуль передачи совместимый с 12e/ESP

ESP8266 кодовая горелка + ESP F беспроводной Wifi модуль передачи совместимый с 12e/ESP

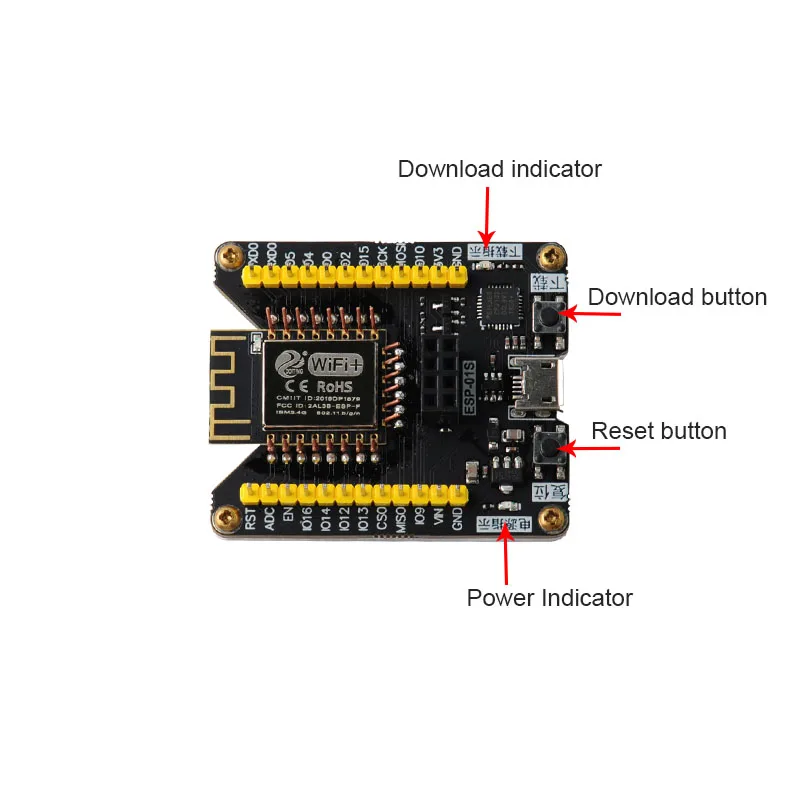

Плата горелки ESP8266:

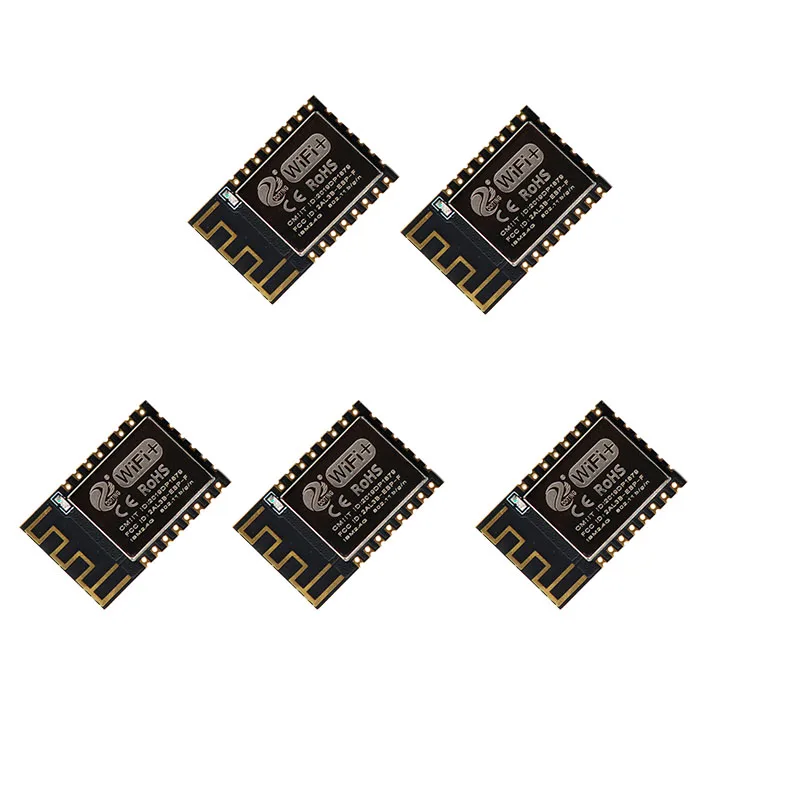

ESP-F модуль:

Введение:

ESP-F инкапсулируется высокопроизводительным чипом ESP8266EX. Чип помещено предварительный Tensilica для L106 32 бит микроконтроллеры с 16-бит короткий режим, базовая поддержка частоты 80 MГц, 160 МГц, поддерживает RTOS. ESP8266EX имеет полный и полный Wi-Fi fuction, который может использоваться самостоятельно и alsoused в качестве шлака с другим Hoster MCU, который может начать непосредственно с встроенной вспышки. Кроме того, Встроенный высокоскоростной буфер является выгодным для производительности системы. Особенно, ESP8266EX может использоваться в качестве WiFi адаптера SPI/SDIO и/или интерфейс I2C/UART, когда он применяется к другой конструкции MCU.

Более подробную информацию, пожалуйста, посетите эту ссылку github, чтобы получить руководство и инструменты, //github.com/SmartArduino/SZDOITWiKi/wiki/ESP8266---ESP-F

Технические характеристики:

SOC характеристики

Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный Процессор, основная частота поддерживает 80 МГц and160MHz и RTOS;

Встроенный протокол TCP/IP;

Встроенный одноканальная 10-битная высокая точность измерения ADS;

Внешний интерфейс: HSPI, UART, I2C, 2S, ИК пульт дистанционного управления, PWM, GPIO;

Ток глубокого сна составляет 10uA, ток отрезания меньше 5uA;

Пробуждение, подключение и usb-адаптер в течение 2 мс;

Потребляемая мощность меньше 1,0 МВт (DTIM3), когда находится под статусом;

Встроенный 1 м байт для SPI Flash.

Wi-Fi и характеристики

Поддерживает 802,11 b/g/n/e/I;

Подставка, мягкий AP, мягкий AP + STA режим;

Поддержка WiFi прямой (P2P);

Поддержка CCMP (CBC-MAC, режим вычисления), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC и т. д. для аппаратного ускорения.

P2P поиск, P2P GO режим/GC режим и P2P управление питанием

WPA/PA2PSK и WPS;

802,11 сертификация безопасности: предварительная Сертификация и TSN

Поддержка 802.11n (2,4 ГГц);

802,1 h/RFC1042 рамка инкапсуляции;

Поддержка шва меньше роуминга;

Поддержка при удаленном обновлении и обновлении облаков (OTA);

Поддержка функции Smart Config (включая устройство Android и Ios).

Интерфейсный модуль

2 * UART;

1 * ADC;

1 * En;

1 * штифт для wakeup;

1 * HSPI;

1 * I2C;

1 * I2S

Более 10 * GPIOs

Рабочая температура:-40 ℃-+ 125℃;

Размер модуля:

16 мм × 24 мм

Область применения:

Электронные устройства;

Умная Вилка питания, умный свет;

Для монитора;

Сенсор сетей;

Безопасности ярлык удостоверения личности;

Беспроводной Маяк местоположения;

Домашней автоматизации;

Сетка сети;

IP видеокамера;

Носимая Электроника;

Беспроводной расположение признание;

Промышленный беспроводной пульт дистанционного управления;

Модуль структура:

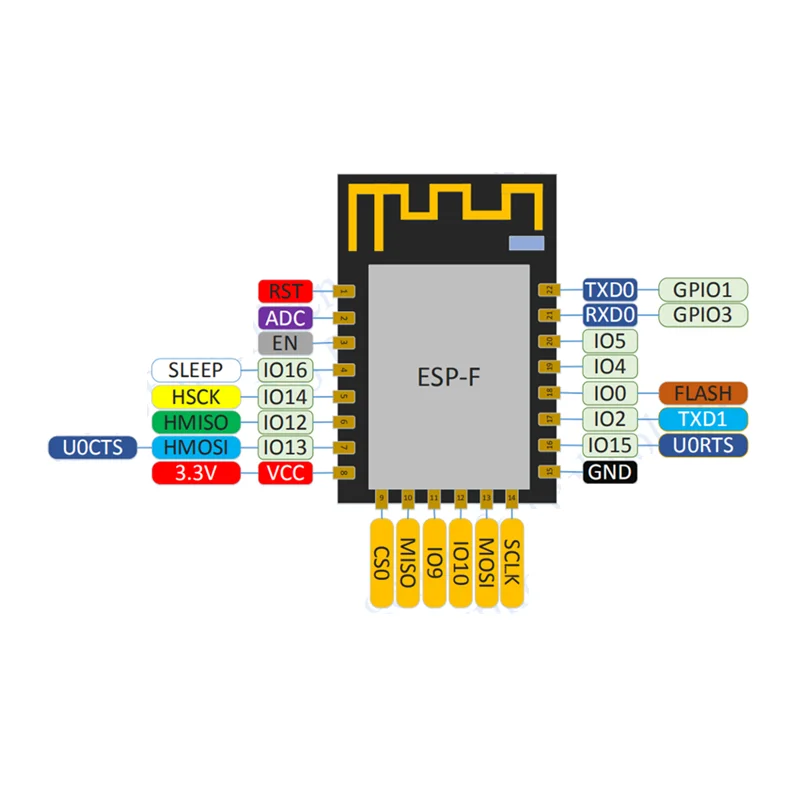

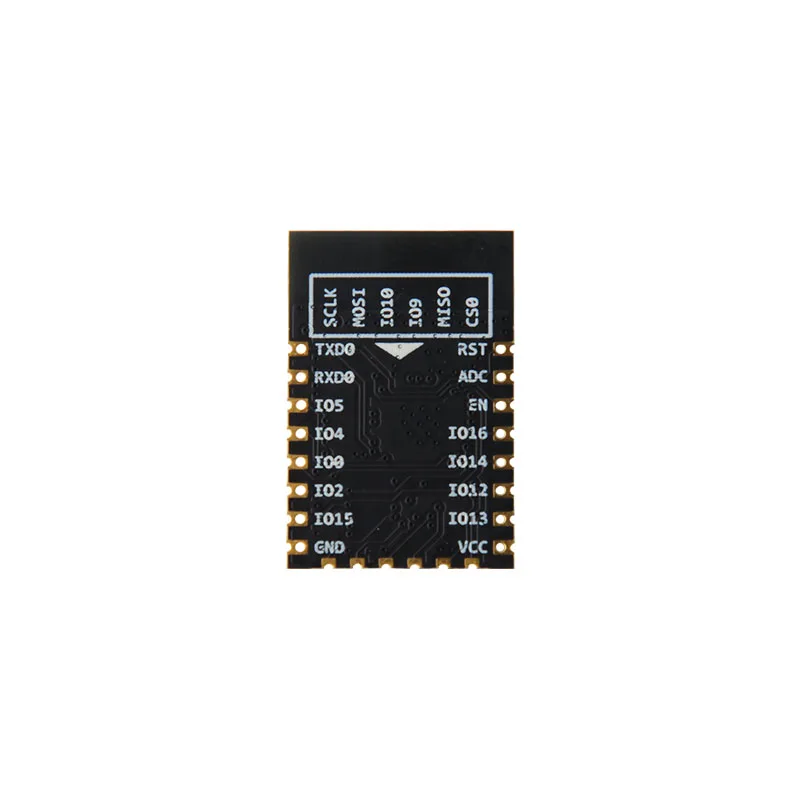

Схема для pin модуля:

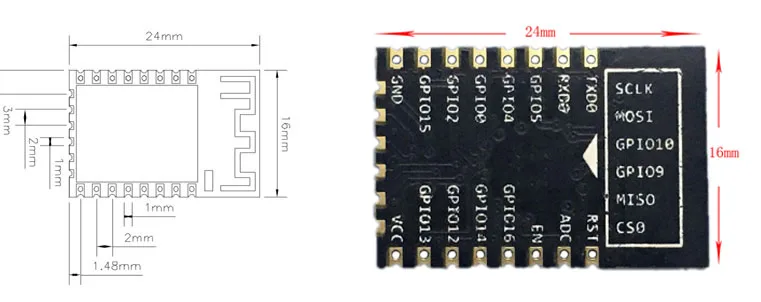

Размер модуля:

Примечание:
