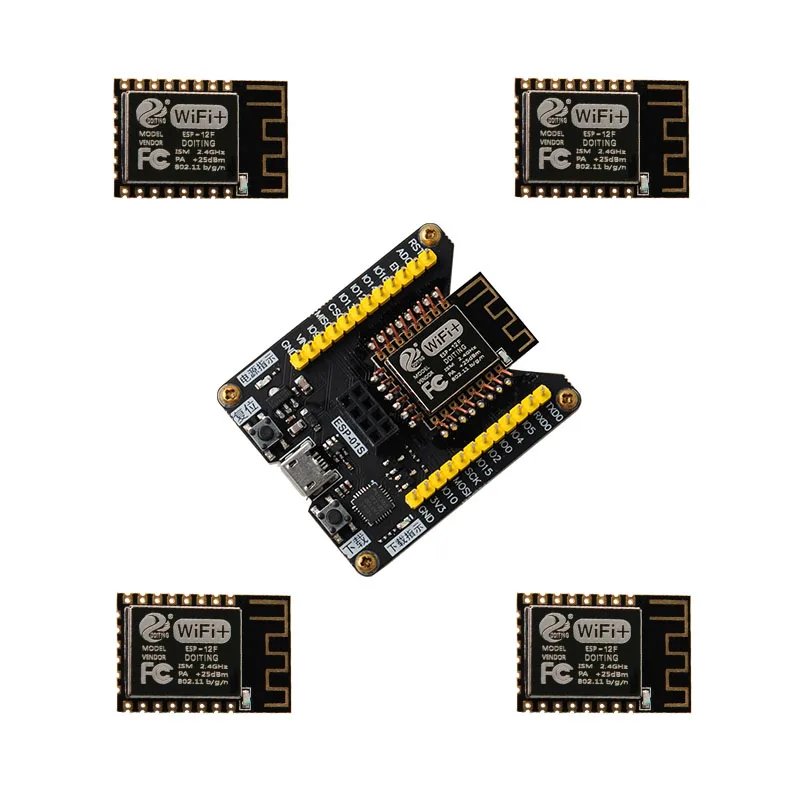

ESP8266 кодовая горелка:

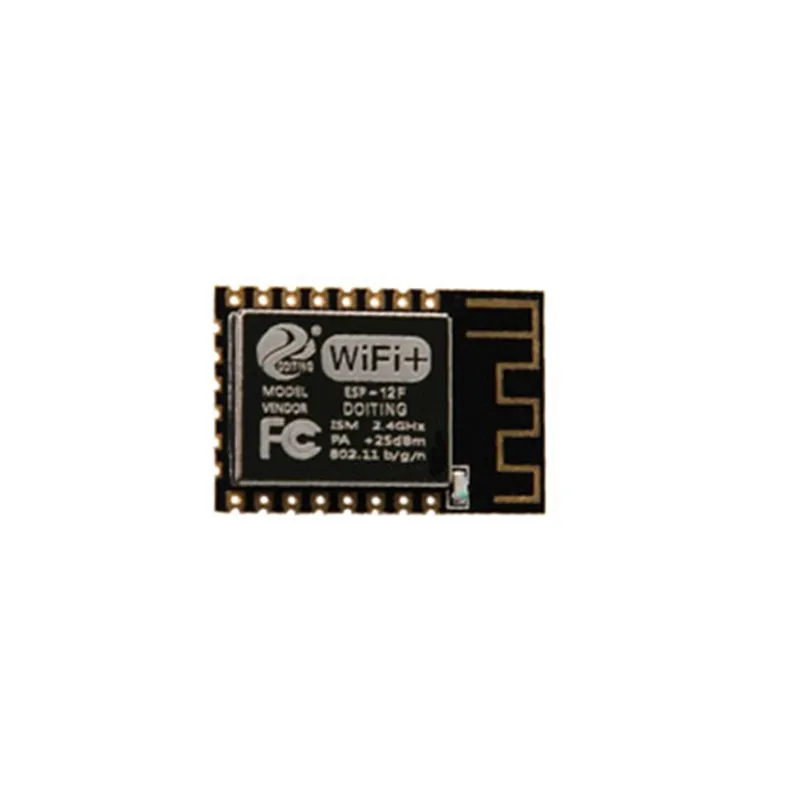

ESP-F модуль:

Введение:

ESP-F инкапсулируется высокопроизводительным чипом ESP8266EX. Чип помещено предварительный Tensilica для L106 32-битный MCU, с 16-бит короткий режим, базовая поддержка частоты 80 MГц, 160 МГц, поддерживает RTOS. ESP8266EX имеет полный и полный WiFi fuction, который может использоваться независимо и alsoused как slaver с другим Hoster MCU, который может начинаться непосредственно с встроенной вспышки. Кроме того, Встроенный высокоскоростной буфер полезен для производительности системы. Особенно, ESP8266EX может использоваться в качестве адаптера WiFi через SPI/SDIO и/или интерфейс I2C/UART, когда он применяется к другому дизайну MCU.

Более подробную информацию, пожалуйста, перейдите по этой ссылке github, чтобы получить руководство и инструменты, //github.com/SmartArduino/SZDOITWiKi/wiki/ESP8266---ESP-F

Технические характеристики:

SOC характеристики

Встроенный Tensilica L106 сверхнизкий уровень мощности 32-битный Процессор, основная частота поддерживает 80 МГц and160MHz и RTOS;

Встроенный протокол TCP/IP;

Встроенный одноканальная 10-битная Высокая точность АЦП;

Подвесной интерфейс: HSPI, UART, I2C, I2S, IR пульт дистанционного управления, PWM, GPIO;

Ток глубокого сна составляет 10uA, ток отключения меньше 5uA;

Посылка данных Wake,connect и transfer в течение 2 мс;

В потреблять мощность меньше 1,0 МВт (DTIM3) в тех случаях, когда на подставке по статус;

Встроенный 1 м байт для SPI Flash.

Wi-Fi и характеристики

Поддержка 802,11 b/g/n/e/I;

Поддержка станции, мягкий AP, мягкий AP + STA режим;

Поддержка WiFi Direct (P2P);

Поддержка CCMP (CBC-MAC, режим вычисления), TKIP (MIC, RC4), WAPI (SMS4), WEP (RC4), CRC и т. д., для аппаратного ускорения.

Поиск P2P, режим P2P GO/режим GC и управление питанием P2P

WPA/PA2PSK и WPS;

802,11 сертификация безопасности: предварительная Сертификация и TSN

Поддержка 802.11n (2,4 ГГц);

802,1 h/RFC1042 Инкапсуляция рамы;

Поддержка шва меньше роуминга;

Поддержка удаленного обновления и обновления облака (OTA);

Поддержка функции Smart Config (включая устройства Android и Ios).

Интерфейсный модуль

2 * UART;

1 * ADC;

1 * En;

1 * wakeup pin;

1 * hspi;

1 * I2C;

1 * I2S

Более 10 * GPIOs

Рабочая температура:-40 ℃-+ 125 ℃;

Размер модуля:

16 мм × 24 мм

Область применения:

Электронные устройства;

Умная Вилка питания, умный светильник;

Для монитора;

Сенсор сетей;

Безопасности ярлык удостоверения личности;

Беспроводной Маяк местоположения;

Домашней автоматизации;

Сетка сети;

Ip-видео камера;

Портативной электроники;

Беспроводной расположение признание;

Промышленный беспроводной пульт дистанционного управления;

Модуль структура:

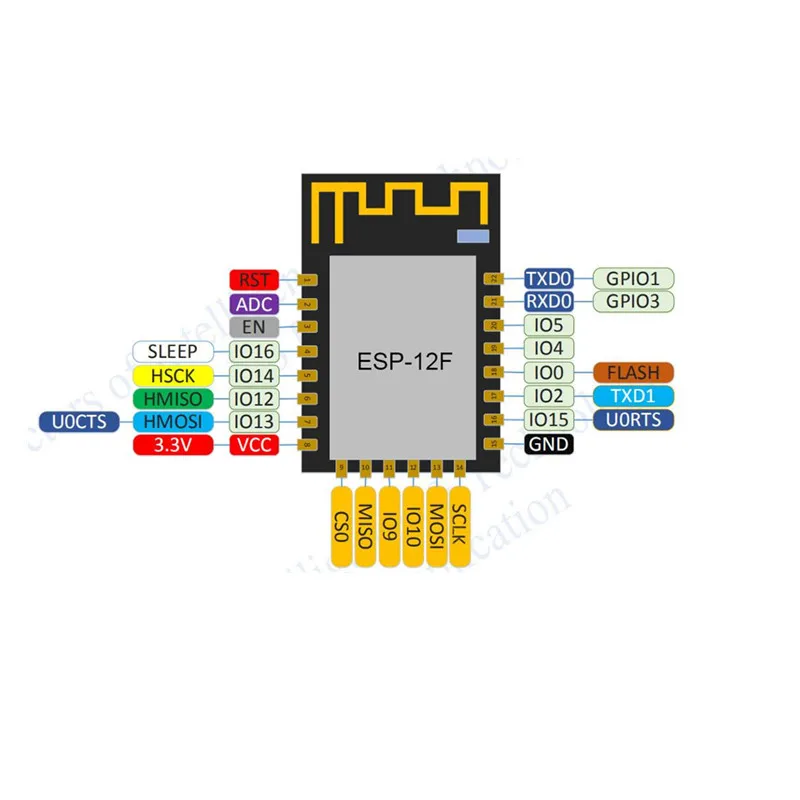

Схемы для штифта модуля:

Размер модуля:

Примечание:
