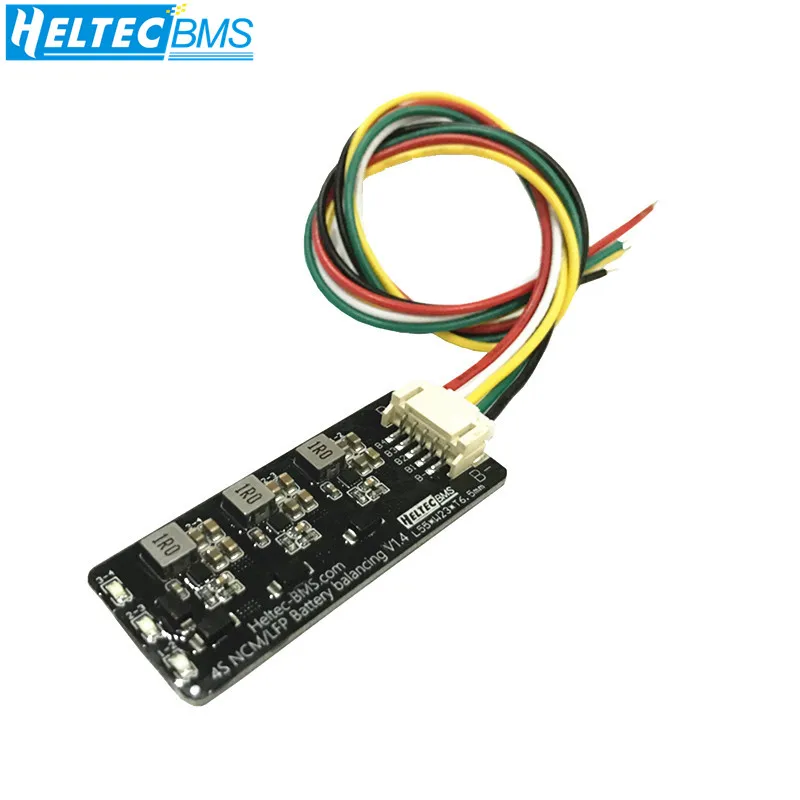

1.2A 4S активный эквалайзер балансир со светодиодной подсветкой для литий-ионной

1.2A 4S активный эквалайзер балансир со светодиодной подсветкой для литий-ионной

Примечание

Эта ссылка является индуктивным активным балансировщиком:

Балансирует только две находящиеся рядом батареи с разницей напряжения больше 0,2 в

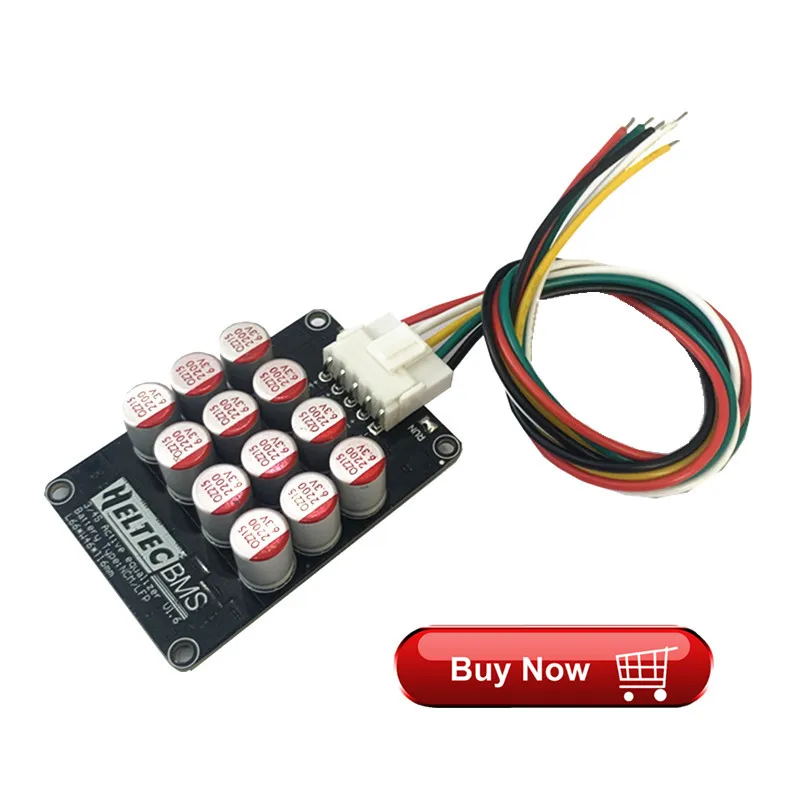

Вы можете выбрать нашу емкость active balancer, которая является групповым балансом в то же время, если вам нужен лучший балансир

Затем вы можете выбрать нашу емкость active balancer, как показано ниже:

Вторжение

Версия 4S может использоваться для 1S ~ 4S

Общая толщина составляет около 6 мм

Индуктивная плата выравнивания передачи энергии, стабилизатор напряжения аккумулятора с высоким током 1,2 А, значительно сбалансирует напряжение аккумулятора, повышает общую эффективность аккумуляторного блока!

Индикация баланса:

1. При включенсветильник свете выравнивания включается функция выравнивания.

2. Свет выравнивания гаснет, схема выравнивания спит,

3. Индисветильник выравнивания мигает, индикация строки теряется, или цепь неисправна.

Принцип равновесия:

Этот модуль прилегает к выравниванию дифференциального давления, а разница напряжения прилегающего аккумулятора достигает 0,1 в или более. Внутренний баланс триггера работает до тех пор, пока перепад напряжения смежной батареи не прекратится в пределах 0,03 в. Присутствует прилегающий перепад давления при зарядке и разрядке на аккумуляторном блоке. Триггерное выравнивание, ошибка напряжения аккумуляторной батареи будет отодвинута назад до идеального значения, снижая затраты на техническое обслуживание аккумулятора.

Технические параметры:

Рабочее напряжение составляет 2,0-4,5 в, обычная литиевая батарея из тройного железа, батарея из оксида лития кобальта не применима.

Ток равновесия:

Перепад прилегающего давления составляет 0,1 в и более (ток около 0,5-0,7а);

Перепад прилегающего давления выше 0,2 в (максимальный ток выравнивания 1,2а);

Чем меньше дифференциальное давление, тем меньше ток выравнивания.

Определение проводки:

B-, общий отрицательный полюс аккумуляторной батареи (отрицательный полюс первой батареи)

B1, положительный электрод первой батареи

B2, положительный электрод второй батареи

B3. ...... и так далее.

Соединение

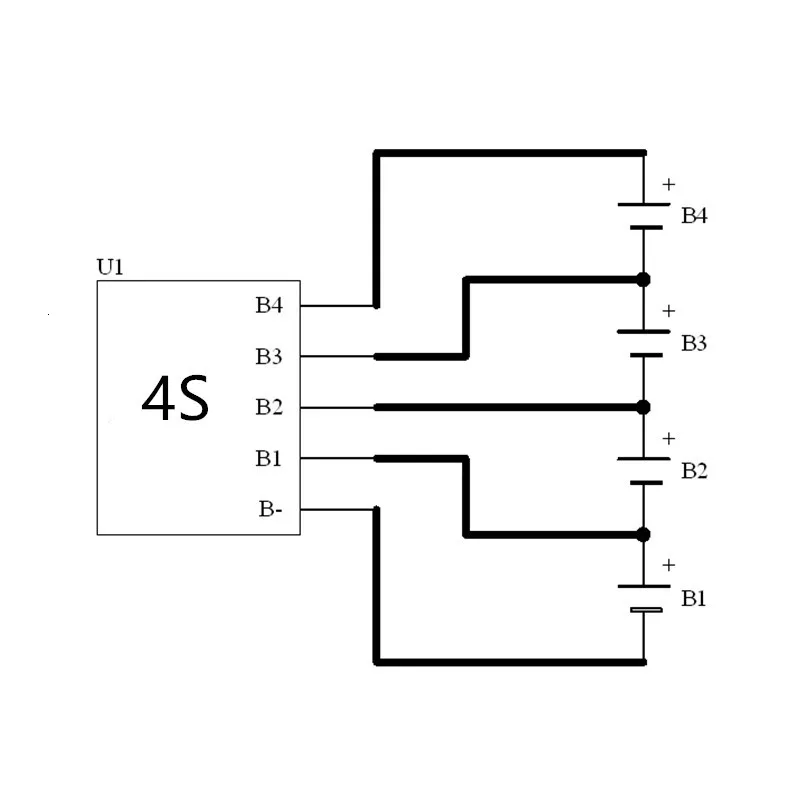

Четырехструнная схема подключения представлена ниже, а другие серийные номера-вот так!

Примечание (необходимо вставить 13 или более штекеров, сначала коснитесь B-штифтов и вставьте их наклонно вверх, в противном случае плата может перегореть)
