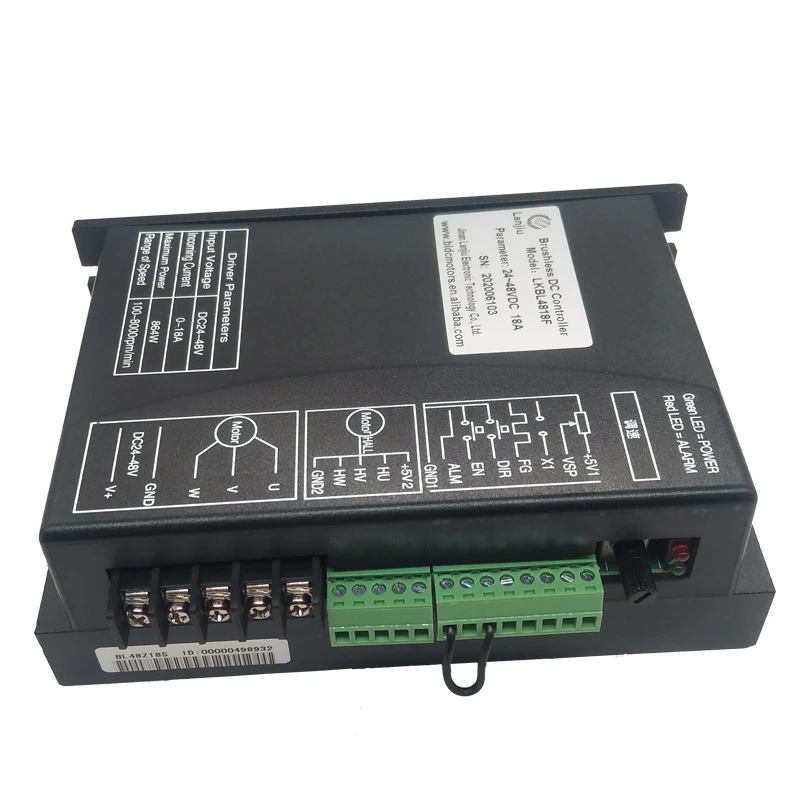

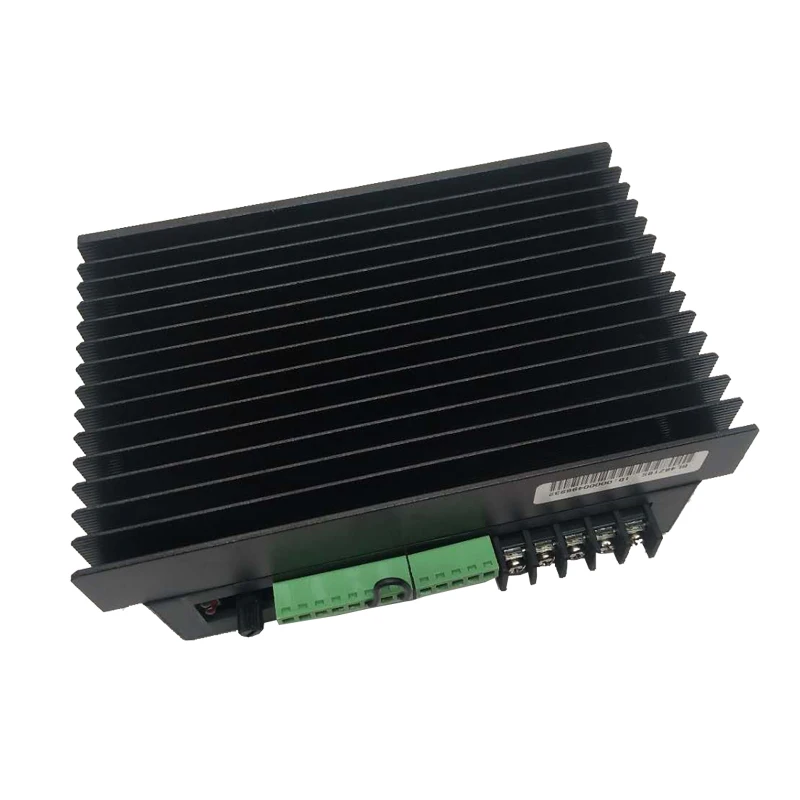

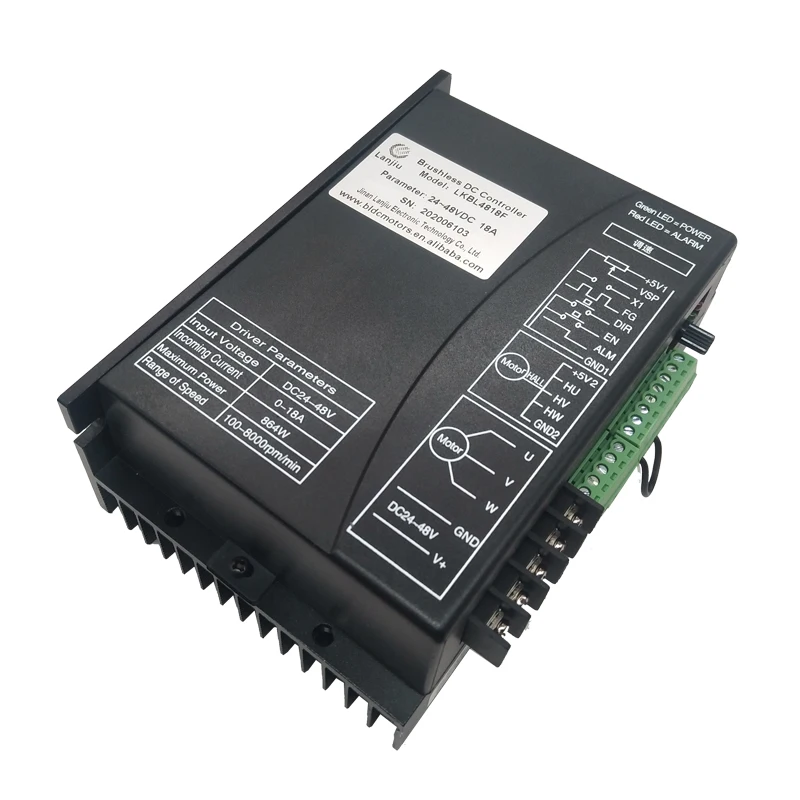

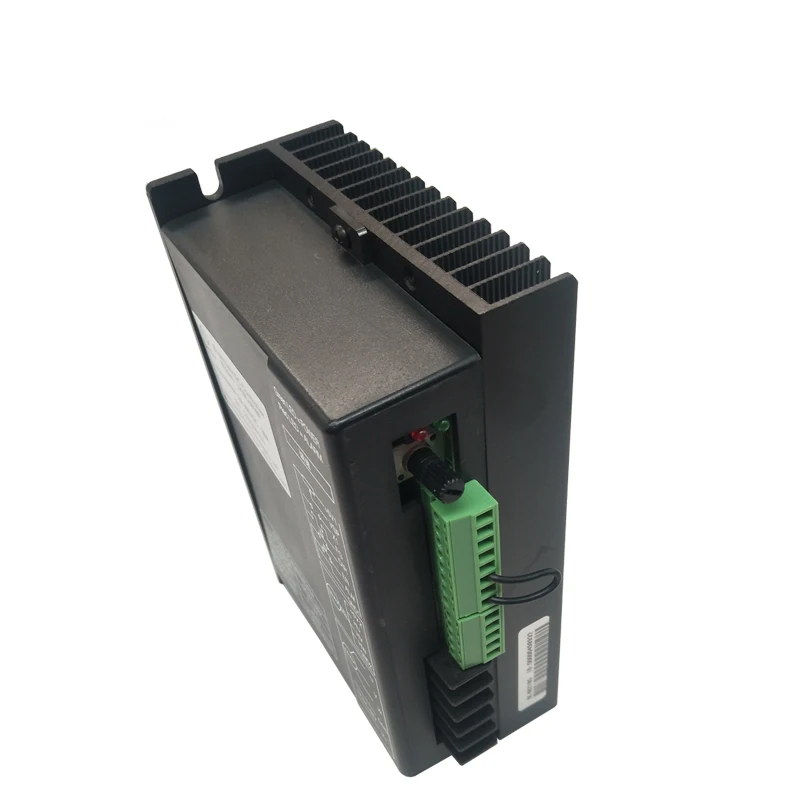

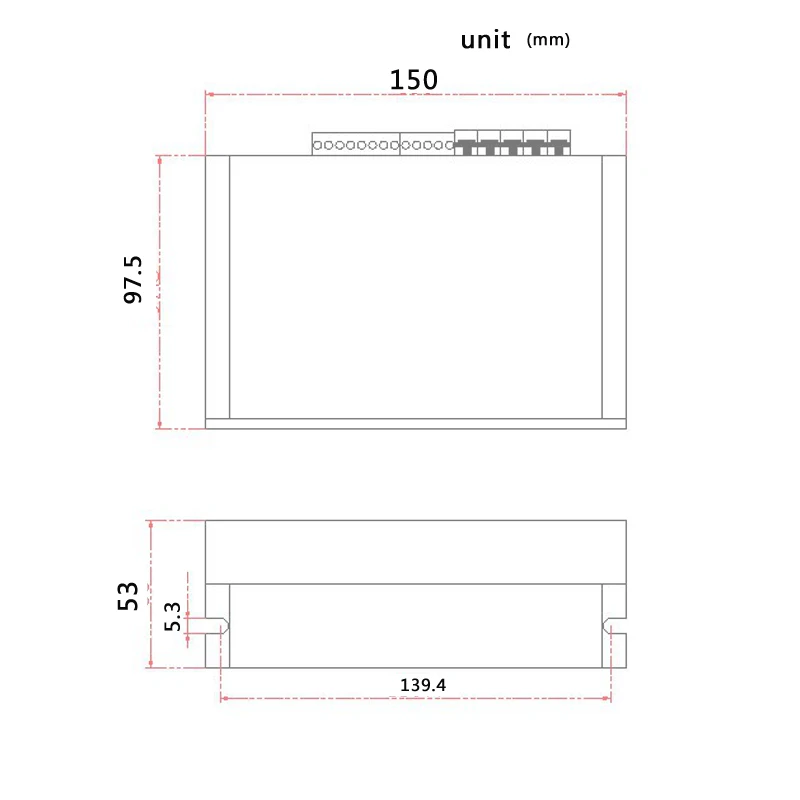

Бесщеточный двигатель постоянного тока Zm-bl48z18s-это новейший высокотехнологичный продукт в области бесщеточного привода малой мощности, запущенный нашей компанией. Этот продукт использует крупномасштабную интегральную схему для замены оригинального аппаратного дизайна, с более высокой защитой от помех и быстрой реакцией. Данный товар подходит для вождения в любых условиях низкой напряжение синусоида зал трехфазный DC бесщеточным Мотором с пиковое значение тока ниже 18a и источника питания напряжения в DC15V ~ 56в (панель Номинальная DC24V ~ 48V) И имеет характеристики низкой температуры при работе с высоким током. Продукция используется в серии областей управления электрической автоматикой, таких как вязальное оборудование, медицинское оборудование, упаковочное оборудование для пищевых продуктов, электрические инструменты,

Мощность

DC24V ~ 48V

Номинальный ток

18А

Номинальная мощность

Макс 860 Вт

Подходит для

≤ 650 Вт

Сопротивление изоляции.

Триггер 500MΩ

Прочность изоляции

0.5кв, 1 мин

Описание интерфейса терминала

Функция

Знак

Описание

Световой светильник

Мощность

Если зеленый индикатор питания светится, он показывает, что мощность нормальная.

ALM

Красный индикатор состояния

(1) Красный светильник обычно выходит из строя;

(2) Красный светильник всегда горит, когда en не подключен к GND1;

(3) когда корпус двигателя выходит из строя, красный светильник мигает 1 раз и останавливается 1 с;

(4) под напряжением (напряжение источника питания <15 в) Красный светильник мигает 2 раза и останавливается на 1 с;

(5) чехол перенапряжения (напряжение источника питания> 56 в), красный светильник мигает 3 раза и останавливается на 1 с;

(6) Когда двигатель заблокирован, красный светильник мигает 5 раз и останавливается на 1 с;

Примечание: чехол для защиты от перенапряжения и перенапряжения драйвера, отрегулируйте напряжение до нормального рабочего напряжения, и драйвер автоматически удалит защиту.

Контроль скорости

Контроль скорости

Оснащен потенциометром для изменения напряжения терминала VSP для достижения 0 ~ 100% регулировки скорости, диапазон 0 ~ 5 В

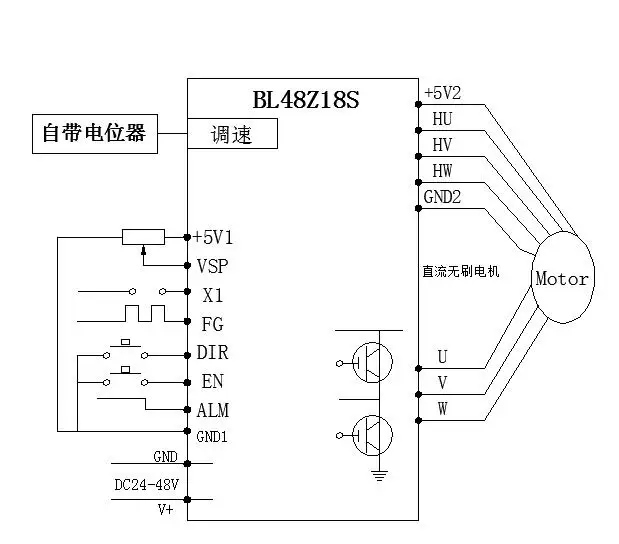

Контрольный сигнальный порт

+ 5V1

Контрольная мощность сигнала + (внутренняя Выходная мощность)

VSP

Внешний сигнал контроля скорости

Способ управления: путем подключения с потенциометром для изменения VSP, то он может завершить 0 ~ 100% регулировки скорости. Диапазон 0-5 В

X1

Входной сигнал, тормоз на низком уровне или на GND1, красный светильник не включается (тормозная сила может регулироваться по требованию заказчика), когда X1 соединен с + 5V1 или без какого-либо порта, двигатель продолжает работать.

FG

Скорость двигателя импульсный выход измеряет частоту этого сигнала. Затем преобразует его в фактическую скорость двигателя.

DIR

Поворотное направление контролируется высоким и низким электрическим уровнем, двигатель вперед: соединен с GND1, разворот двигателя (против часовой стрелки); Без GND1 или соединен с + 5 В, двигатель вперед (по часовой стрелке)

EN

Подключен к GND1, двигатель может работать (состояние онлайн); Без подключения или высокий Электрический рычажный переключатель, мотор не может работать (автономный статус и красный светильник работают)

ALM

Это выход передачи сигнала. Когда сила находится в опасности, поток тока медленно.

GND1

Блок питания управляющего сигнала

Порт управления Холлом

+ 5V2

+ Мощность Холла двигателя

Ху

Сигнал датчика Холла U фазовый вход

HV

Сигнал датчика Холла V фазовый вход

HW

Сигнал датчика Холла W фазовый вход

GND2

Мотор для зала источника питания

Двигатель и мощность

U, V, W

Трехфазный выходной сигнал двигателя

GND, V +

GND, V + подставка для прямого тока. Входная мощность DC18V ~ 50V.(платы показывают DC24V-48V)
