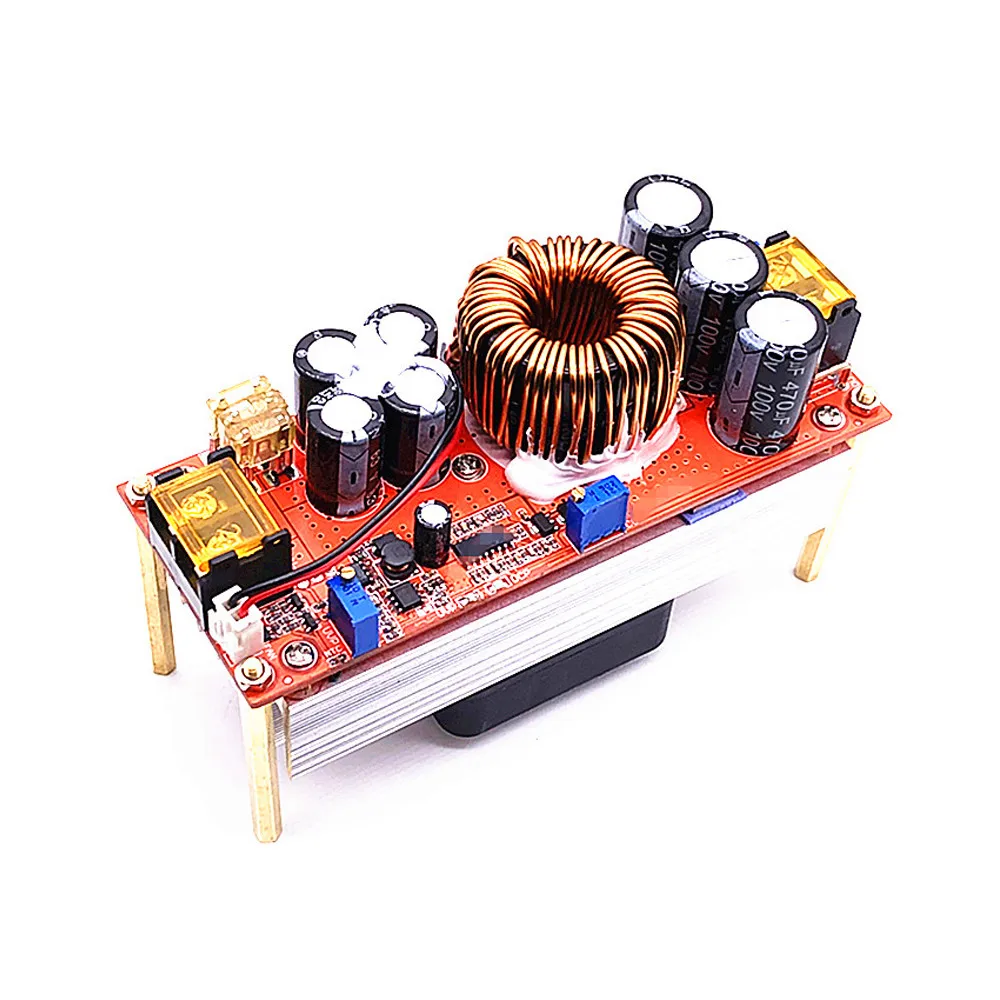

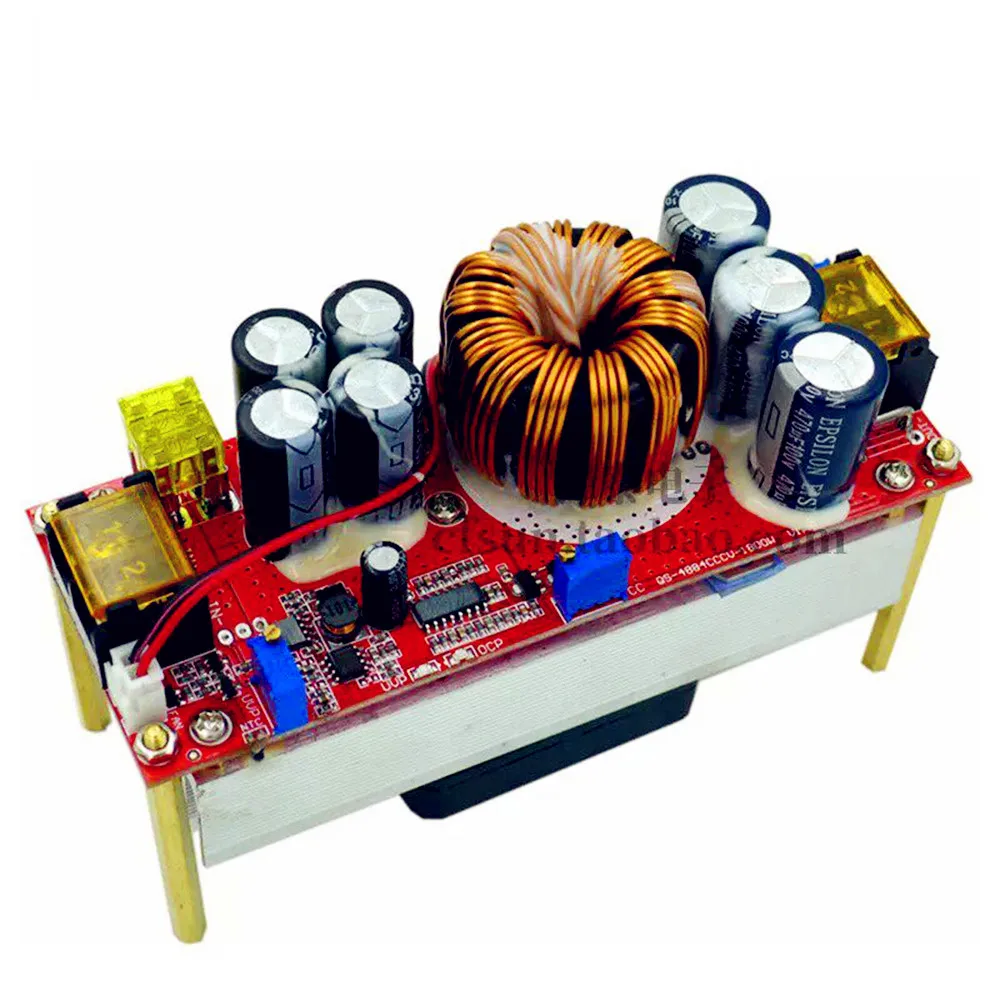

Повышающий преобразователь 1200 Вт/1500 Вт/1800 Вт 20 А 30 40 DC-DC повышающий регулятор

Повышающий преобразователь 1200 Вт/1500 Вт/1800 Вт 20 А 30 40 DC-DC повышающий регулятор

Параметры модуля:

Модель модуля: SZ-BT07CCCV-S Название модуля: Повышающий Модуль постоянного тока 1500 Вт Тип модуля: неизолированный модуль повышения (boost) Входное напряжение: DC10-60V Входной ток: 10-30 в, входное напряжение, максимальный ток 30 А Входное напряжение 31-60 в, максимальный ток 25 А Статический рабочий ток: 15 мА (когда 12 В поднимается до 20 в, чем выше выходное напряжение, статический ток увеличивается) Выходное напряжение: 12-90 в, плавная регулировка (выход по умолчанию для доставки регулируется до 19 в, если вам нужно настроить на другие значения напряжения, пожалуйста, укажите. Если у вас есть мультиметр, покупатель может настроить его самостоятельно); Фиксированный выход 12-90 в (для партийных клиентов); Выходной ток: 20 А Макс. Пожалуйста, усилите тепловыделение, если он превышает 15 А (что связано с разницей входного и выходного давления, чем больше разница давления, тем меньше выходной ток) Диапазон постоянного тока: 0,8-20A (+/-0.3A) Входное антиреверсивное подключение: Да (МОП-защита от реверса мощностью 150 А) Защита от низкого заряда батареи: Да (8-50 в Регулируемый) Тип самовосстановления Рабочая температура: -40 ~ + 85 градусов (пожалуйста, усилите рассеивание тепла, когда температура окружающей среды слишком высокая) Рабочая частота: 150 кГц КПД преобразования: 92%-97% (КПД зависит от входного, выходного напряжения, тока, разницы давления. Небольшая разница давления, высокая эффективность) Защита от перегрузки по току на входе: Да (на входе более 35 А, автоматическая защита, блок питания не увеличивается) Защита от короткого замыкания: Да (предохранитель на входе 30 А) Двойная защита от короткого замыкания, безопасная в использовании. Защита от обратного подключения входа: Да (МОП-трубка мощностью 150 А, защита от обратного хода. Можно надолго отменить) Способ установки: 4 медные стойки 3 мм Способ подключения: Клеммная колодка (Используйте сильноточный провод из чистой меди) Размер модуля: длина 130 мм, ширина 52 мм, высота 84 мм (высокая, включая медную стойку и вентилятор), длина 130 мм, ширина 52 мм, высота 67 мм (высота без медной стойки и вентилятора) Вес модуля: 490 грамм

Выходная мощность:

Входное напряжение * 30 А, например: вход 12 в * 30 А = 360 Вт, максимальная мощность при вводе 12 В составляет 360 Вт Входное напряжение * 30 А, например: вход 24 в * 30 А = 720 Вт, то есть максимальная мощность при входе 24 В составляет 720 Вт

Описание мощности:

Так как Максимальный входной ток этого источника питания составляет 30 А при 10-30 в и 25 А при 31-60 в, выходная мощность зависит от входного напряжения. Чем выше входное напряжение, тем выше мощность, (Входное напряжение * Входной ток равно мощности всей машины) например, Входная мощность 12 в * 30 А составляет 360 Вт. Вход 24 в * 30 А составляет 720 Вт. Когда входное напряжение составляет 36 В, Максимальный входной ток составляет 25 А. Максимальная мощность блока питания составляет 900 Вт.

Особенности:

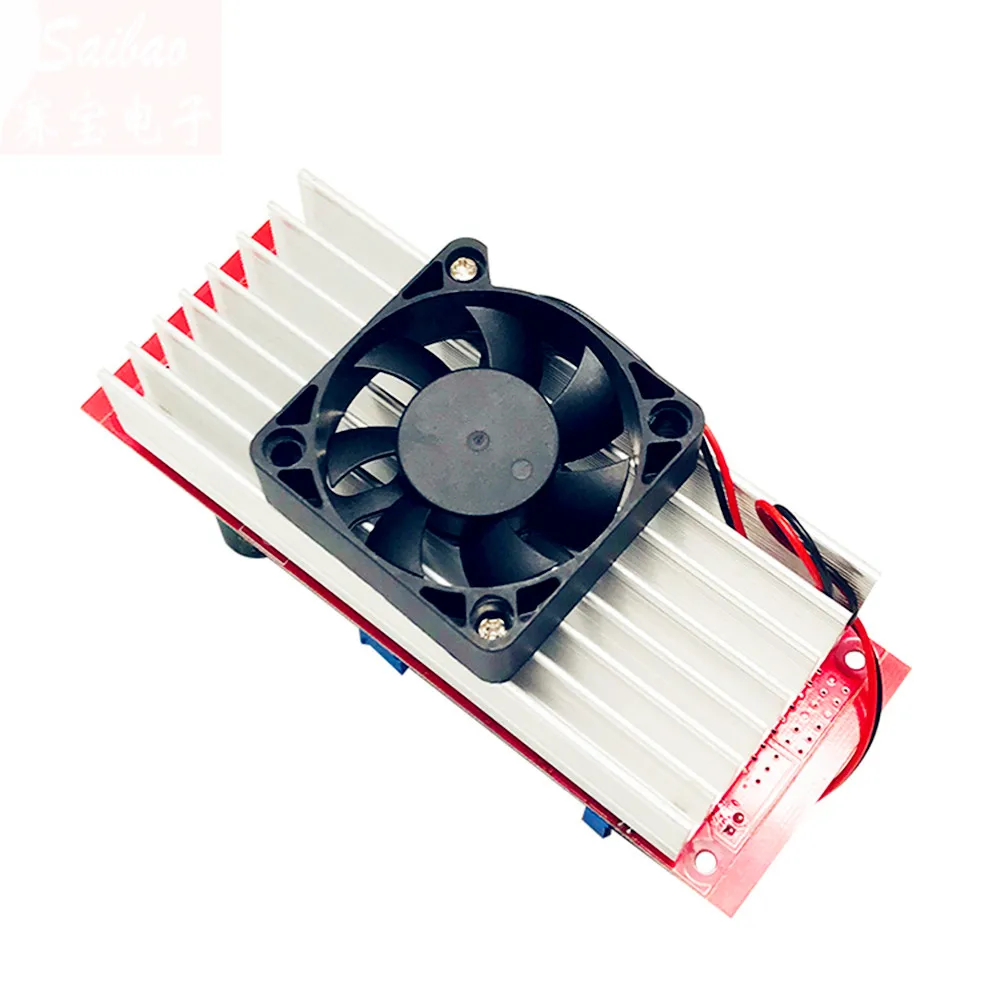

1. Благодаря рассеиванию тепла в форме крыла эффект рассеивания тепла очень хороший, а выходная мощность больше (мощность может достигать около 1800 Вт, когда с вентилятором добавлен вход 48 в). 2. Вентилятор с регулируемой температурой в сочетании с вентилятором с гидравлическим подшипником обеспечивает очень хороший баланс между шумом и рассеиванием тепла. Когда нагрузка легкая, вентилятор не вращается, а когда температура нагрузки достигает около 60 градусов, вентилятор автоматически включается и вращается. Эффективно снижает шум и продлевает срок службы. 3. Изоляционная панель основной силовой трубки изготовлена из высококачественного алюминия, а теплопроводность в 10 раз превышает теплопроводность обычных изоляционных прокладок. 4. Используется силовая трубка большой посылка от 100 В до-247, с большим запасом мощности и хорошим динамическим откликом. 5. Двойное магнитное кольцо sendust большого размера с использованием 4 эмалированных провода из чистой меди 1,2, низкое тепловыделение и высокая эффективность. 6. Новый дизайн, КПД преобразования до 98.1% (подробности см. Кривую преобразования эффективности в таблице данных ниже). 7. Многооборотный потенциометр марки 3296 Вт с высокой точностью регулировки и небольшим дрейфом. 8. Отбор проб выходного тока Constantan, постоянный ток и стабильный температурный дрейф. 9. Защита от пониженного напряжения регулируется, что может эффективно защитить различные батареи, а также может использоваться для солнечных батарей. 10. Благодаря функции постоянного тока его можно использовать для увеличения мощности аккумуляторов автомобилей, зарядки аккумуляторов и т. д. 11. Параллельно вводите три предохранителя 20 А, что может защитить риск случайного короткого замыкания выхода. 12. Три световых индикатора: Пониженное напряжение, Перегрузка по току, индикатор питания, рабочее состояние ясно с первого взгляда. 13. Как на входе, так и на выходе используются Высокочастотные конденсаторы с низкой пульсацией на выходе, низким тепловыделением и длительным сроком службы. 14. Керамические конденсаторы с покрытием из алюминия недавно добавлены на вход и выход, а пульсация на выходе значительно уменьшается, около 100 милливольт, когда 48 В превращается в 72 в, 4 А.

Доставка по умолчанию: выходное напряжение составляет около 19 В, ток составляет около 30, а защита от пониженного напряжения составляет около 10,5 В. Если вам нужно настроить под другие напряжения с завода, Пожалуйста, разместите заказ и свяжитесь с нами

Мы предназначены для увеличения мощности электромобилей и зарядки свинцово-кислотных аккумуляторов, литиевых аккумуляторов, солнечных батарей или источников питания. Обладает очень мощными функциями.

1. Например, Оригинальная батарея электромобиля составляет 48 В, что может быть увеличено до 60 в для питания электромобиля, что может улучшить скорость и ускорение работы электромобиля. 2. Заряжайте свой электровелосипед, (1: например, если у вас в руке 12 В или 24 неработающих аккумулятора, вы можете использовать этот повышающий источник питания для зарядки оригинального аккумулятора, что эквивалентно внешнему аккумулятору для электромобилей. Два: одновременный вход. Его также можно подключить к солнечным батареям, энергии ветра, генераторам и другим источникам питания, чтобы увеличить оригинальную батарею и повысить срок службы электромобилей.) 3. Напряжение аккумулятора можно увеличить, чтобы ускорить работу электромобиля, прибор не должен превышать 10 В. 4. Солнечная панель активирована и стабилизирована.

Регулировка напряжения:

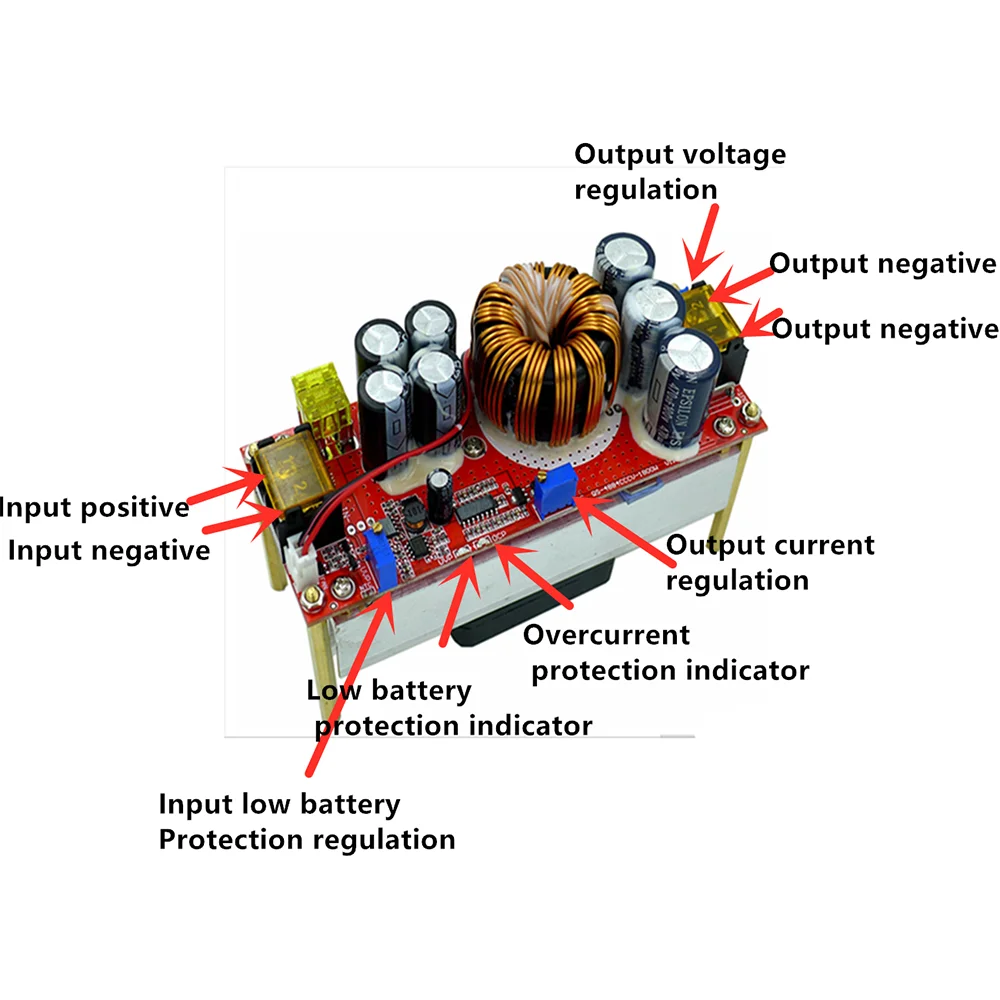

Используйте отвертку с плоским лезвием, чтобы отрегулировать выходной наконечник «V-ADJ» потенциометра (отмеченный на рисунке ниже), когда питание включено без нагрузки. Поверните по часовой стрелке, чтобы увеличить, и против часовой стрелки, чтобы уменьшить). Из-за большой емкости выходного конденсатора, выходное напряжение будет медленнее, когда Высокое напряжение настроено на низкое напряжение. Диапазон Регулировки Инструмента меньше. (Выходное напряжение по умолчанию отрегулировано до 19 в для доставки. Если нам нужно отрегулировать другие значения напряжения, пожалуйста, объясните или оставьте сообщение)

Текущее регулирование:

Поверните потенциометр «CC A-ADJ» против часовой стрелки около 30 оборотов, установите выходной ток к минимуму, подключите светодиодную батарею и другие нагрузки, И Отрегулируйте потенциометр «CC A-ADJ» по часовой стрелке до нужного вам тока. Для зарядки аккумулятора, после разрядки аккумулятора, подключите к выходу и отрегулируйте CC A-ADJ до нужного вам тока. Во время зарядки необходимо использовать разряженный Аккумулятор для настройки, потому что чем больше энергии, тем ниже зарядный ток. Выходной ESC по умолчанию отправляется на 3 А. Если вам нужно, чтобы мы отрегулировали текущие инструкции по регулировке значения или оставили сообщение. Не используйте выход короткого замыкания для регулировки тока, Структура Цепи Модуля повышения не может быть отрегулирована коротким замыканием.

Регулировка защиты от низкого заряда батареи:

Защита от низкого заряда батареи в основном направлена на Предотвращение чрезмерной разрядки аккумулятора, когда входной мощностью является аккумулятор, а напряжение батареи слишком низкое, чтобы повредить модуль питания и аккумулятор. Защита от низкого напряжения также должна быть установлена, когда на входе находится импульсный источник питания. Способ 1: например, установите защиту от низкого заряда аккумулятора 12 В. Подключите напряжение 10 в к входной клемме модуля питания и используйте плоскую отвертку для регулировки RV1 (по часовой стрелке для увеличения защитного напряжения, а против часовой стрелки для снижения защитного напряжения) пока не горит уфло-свет. В это время низкое напряжение защиты аккумулятора составляет 10 В. Когда напряжение падает до 10 в, модуль питания не поднимается (входное напряжение равно выходному напряжению). Только когда входное напряжение выше 10 в, блок питания самовосстанавливается и начинает повышаться. Метод 2: Подключите вход к батарее или импульсный источник питания. Если ламсветильник UVLO на плате выключена, Отрегулируйте потенциометр RV1 против часовой стрелки, чтобы включить свет UVLO, а затем поверните его по часовой стрелке дважды после его включения. Если ламсветильник UVLO включена, поверните потенциометр RV1 по часовой стрелке, чтобы выключить ламсветильник UVLO, а затем выключите его дважды. (Адаптация к напряжению 8-45 В)

Меры предосторожности:

1. Положительный и отрицательный полюса на выходе Нельзя отменить или замыкнуть. 2. Если он используется в качестве источника питания повышающего привода для электромобилей, входное напряжение должно быть выше 24 В. Мощность электромобилей менее 500 Вт. Поскольку двигатель электромобиля является индуктивной нагрузкой, ток будет большим в момент запуска и при подъеме. Необходимо оставить достаточный запас мощности. 3 при использовании аккумуляторов, импульсных источников питания, солнечных панелей, генераторов и т. д. в качестве входных источников необходимо снизить защиту аккумулятора, иначе аккумулятор и источник питания будут повреждены 4. Обратите внимание на вентиляцию и рассеивание тепла при работе на полной нагрузке с большим током и высокой мощностью в течение длительного времени, чтобы продлить срок службы источника питания. 4. Блок питания может только повышать, а не уменьшать и не может подавать питание электрическому оборудованию ниже входного напряжения, например, зарядка аккумулятора 12 В с аккумулятором 24 В или зарядка конденсатора. Питание светодиодов ниже входного напряжения 5. Пожалуйста, не работайте на полной нагрузке в течение длительного времени. Пожалуйста, оставьте запас 20% при непрерывной работе. Обратите внимание на вентиляцию и рассеивание тепла.

Распространенная проблема:

1. Почему мой модуль спроектирован в эту форму?

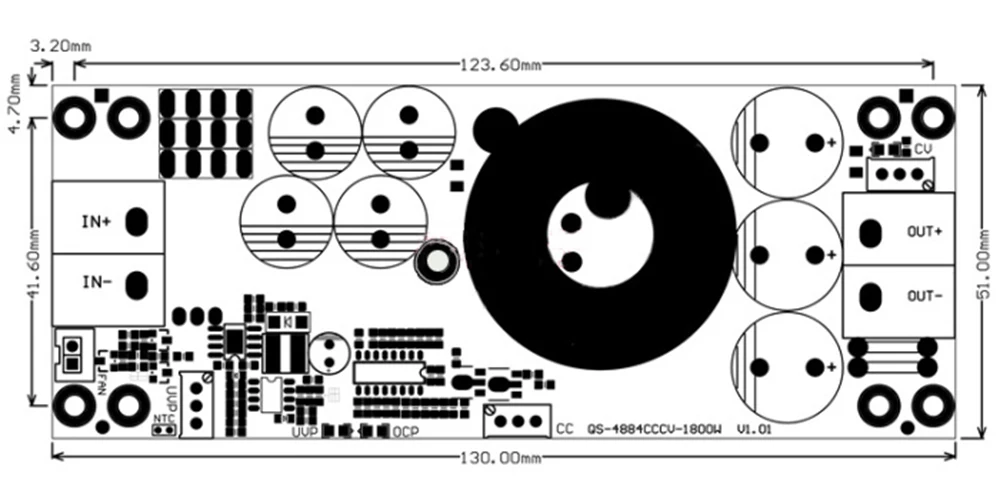

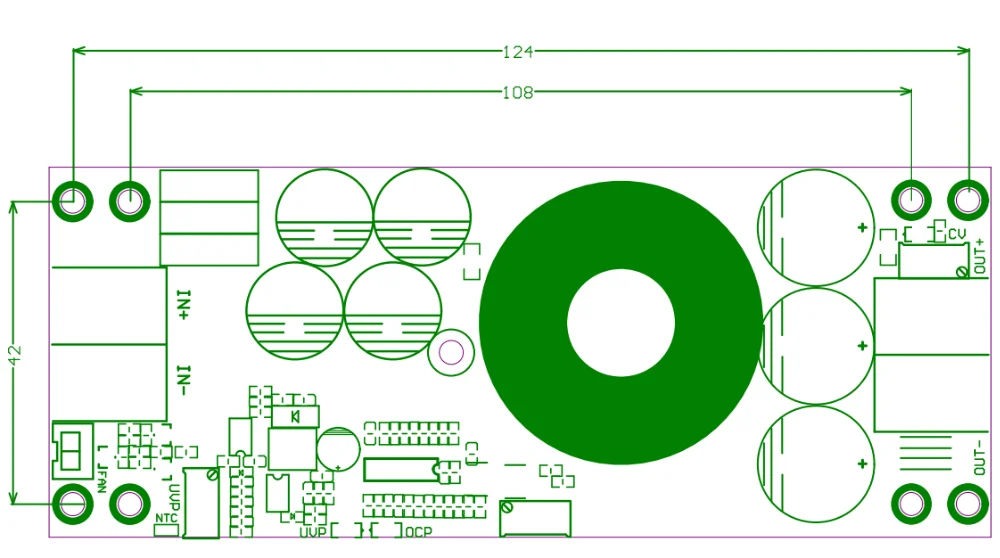

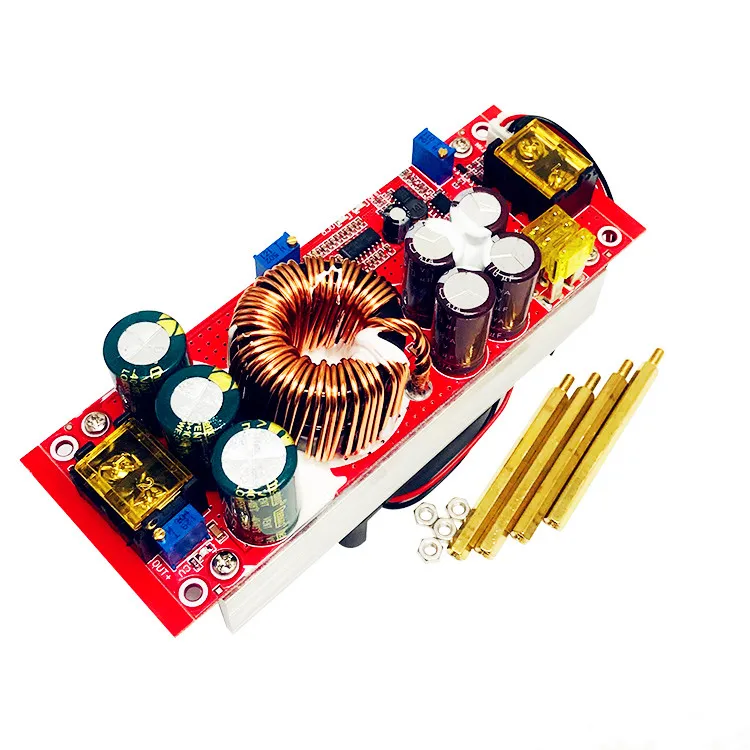

Ответ: Наш модуль предназначен для прямой фиксации на машине для вашего удобства. Вы можете закрепить модуль на вашей машине через 4 медных стойки.

2. Насколько эффективен модуль? Могу ли я использовать его на батарее, требующей высокой эффективности?

Ответ: эффективность работы этого модуля очень высокая. Максимальная эффективность, которую мы испытали, может достигать 98.1%.

3. Есть ли у этого модуля питания защита от короткого замыкания? Сгорит ли он, если выход случайно закорочен, когда я его использую?

Ответ: Наш модуль имеет защиту от короткого замыкания. Когда ваш выход замыкается, предохранитель взорвется, и вам нужно заменить предохранитель для восстановления. Пожалуйста, обратите внимание при использовании и старайтесь избегать короткого замыкания.

4. Есть ли у этого модуля питания защита от обратного подключения? Сгорит ли он, если я случайно подключу входную мощность к изнанке при использовании?

Ответ: он не перегорит, наш модуль оснащен защитой от обратного подключения.

5. Рабочее напряжение модуля составляет 10-60 в. Могу ли я вывести 48 В, если я вхожу 12 В?

Ответ: Да. Этот модуль представляет собой Повышающий Модуль.

6. Может ли ток этого модуля работать при 72 в, 10 А в течение длительного времени?

Ответ: конструктивная мощность этого модуля составляет 1800 Вт, который может работать в течение длительного времени при мощности 1500 Вт (для принудительного охлаждения требуется вентилятор), 72 в * 10 А = 720 Вт, поэтому может работать в течение длительного времени.

7. Мне нужен ток около 20 А, может ли этот модуль работать параллельно?

Ответ: когда входная мощность подается отдельно, выход можно напрямую подключить параллельно, и мощность увеличивается вдвое. Когда все входы подключены к одному и тому же источнику питания, это невозможно.

8. Какова температура рабочей среды этого модуля, может ли он достигать промышленного класса?

Ответ: Да, но когда температура окружающей среды превышает 40 градусов, уменьшите потребление энергии или усилите рассеивание тепла.

9. Я думаю, что у вашего модуля есть потенциометр. Будет ли внезапно увеличиваться выходное напряжение из-за повреждения потенциометра?

Ответ: Нет, в модуле используется многооборотный прецизионный потенциометр. Точность и надежность регулировки очень высоки. Внезапного увеличения выходного напряжения не будет. Вы можете использовать его с уверенностью. По-прежнему рекомендуется, чтобы оптовые покупатели нашли нас для настройки фиксированного выходного напряжения.

10. Я думаю, что ваш модуль имеет мощность 1800 Вт. Если я выхожу напряжение 60 в, какой должен быть ток?

Ответ: это может быть рассчитано по формуле P = U * I,I = P/U выходное напряжение составляет 60 в, а ток 30 А. Так как максимальный выходной ток модуля составляет около 22 А, максимальный выходной ток составляет 22 А.

11. Рабочее напряжение модуля составляет 10-60 в, так что могу ли я вводить 12 В и выводить 97 в 1800 Вт?

Ответ: нет. Вход 12 В может выводить 97 в, но если вы хотите вывести мощность 1800 Вт, входное напряжение должно быть выше 48 В
