Nvarcher FT2232HL макетная плата FT2232H от USB к последовательному порту JTAG OpenOCD | Электроника
Описание товара

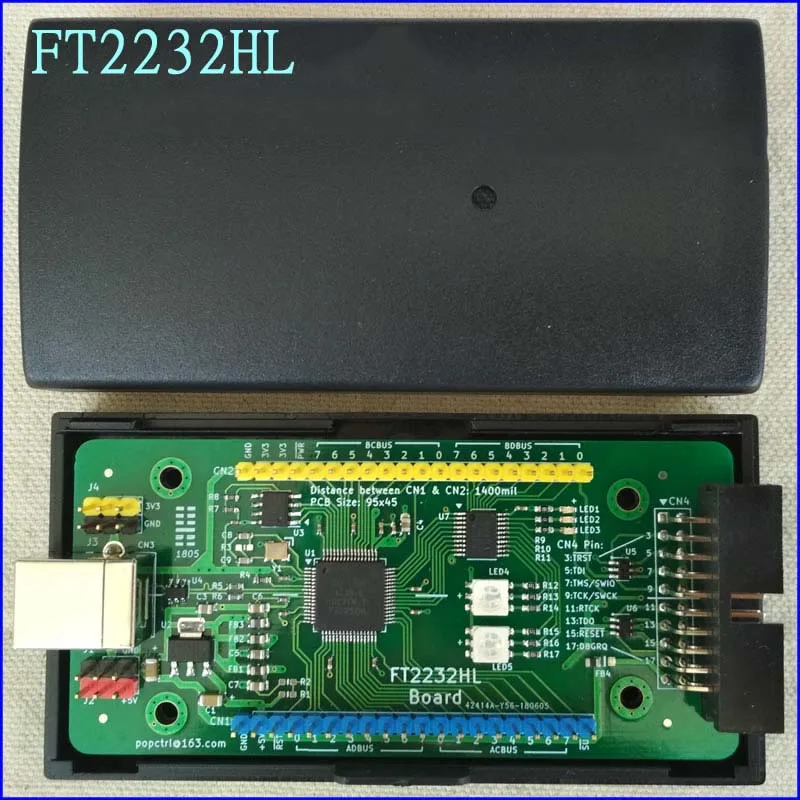

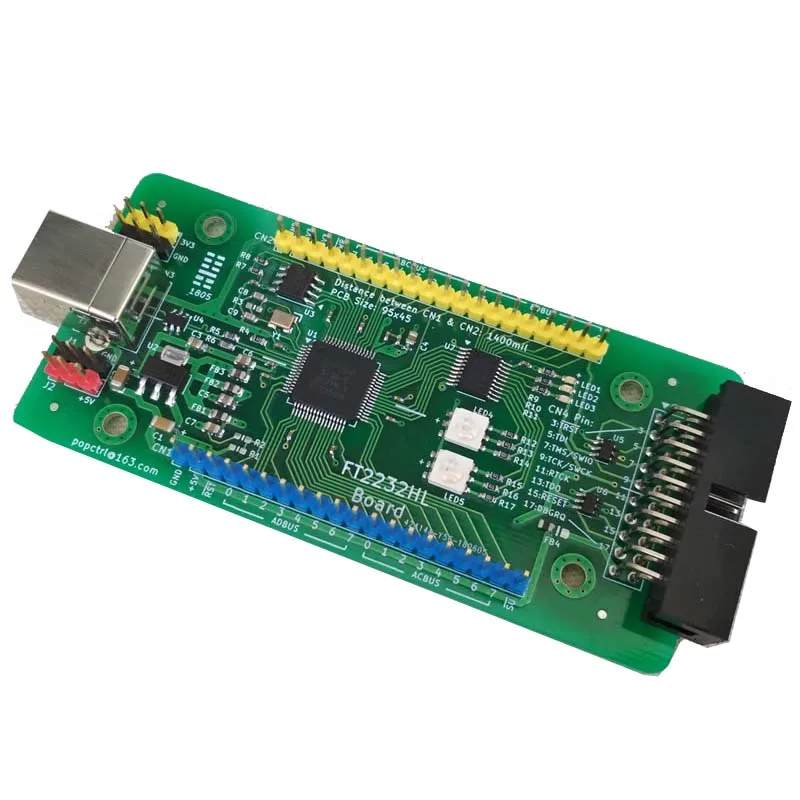

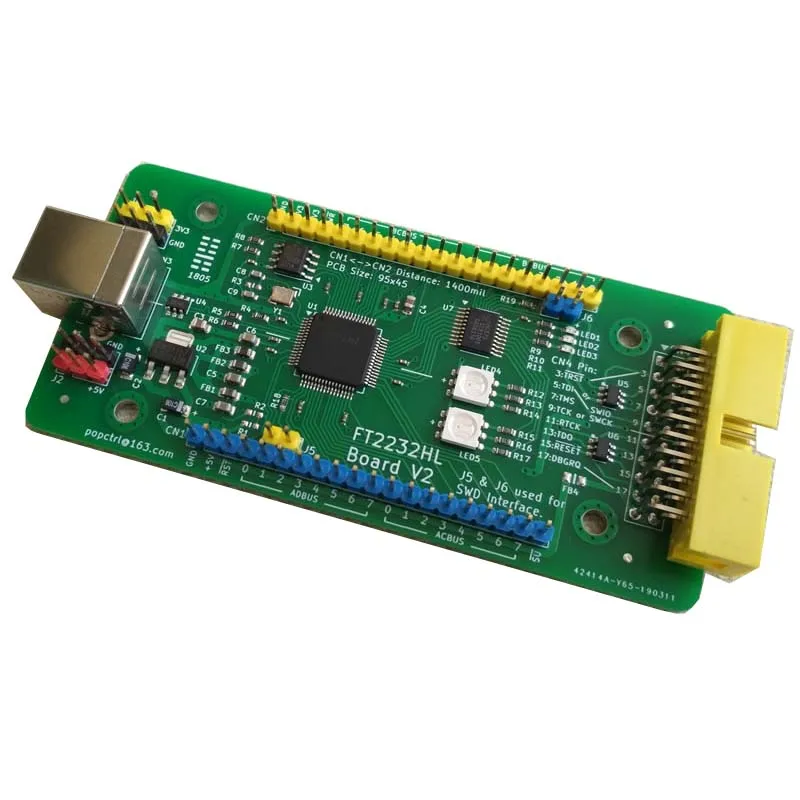

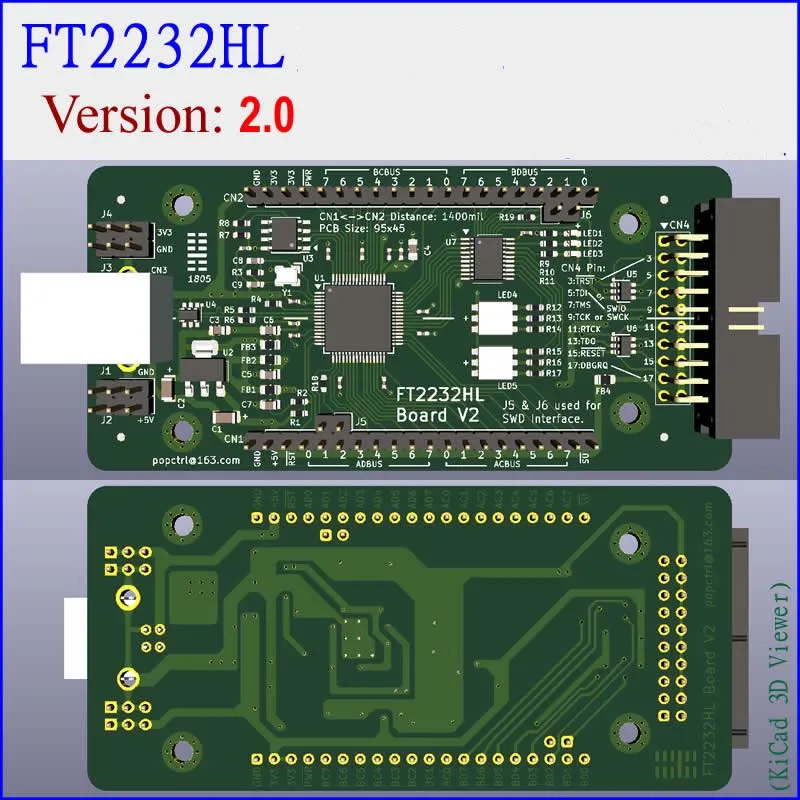

Используйте FT2232HL для преобразования от USB к нескольким интерфейсам, таким как: UART / SPI / JTAG / I2C и так далее.Для получения подробной информации о функциях чипа см. Таблицу данных. 【Описание 】Габаритные размеры (длина × ширина × высота): 103 × 45 × 14 ммРазмер печатной платы (длина × ширина × толщина): 95 × 45 × 1,6 ммВся плата подходит для установки в обычный пластиковый чехол J-Link. Режим электропитания: + 5 В, подключен к CN3 через USB квадратный порт. Все функциональные контакты-все светодиодные, что удобно для подключения периферийных модулей с проводами DuPont.Схема защиты ESD добавляется к сигнальным контактам CN3 и CN4, пожалуйста, обратитесь к схематической схеме для получения подробной информации. CN1: 2,54 мм Шаг 1 × 20 контактный однорядные иглы;CN2: 2,54 мм Шаг 1 × 20 контактный однорядные Pin;CN4: 2,54 мм Шаг 2 × 10 пин простой Рог держатель для двухрядная изогнутые иглы. Расстояние между CN1 и CN2 является 1400mil, которая составляет 14 × 2,54 = 35,56 мм. 【Соответствующая информация 】1. Схема платы (Адрес: //github.com/arm8686/FT2232HL-Board).2. Для документов и драйверов чипов, пожалуйста, загрузите обновленную версию с официального сайта FTDI (официальный адрес веб-сайта: http://www.ftdichip.com/).3. "FT2232HL как openOCD Краткое руководство V0.1.pdf" и другие документыСсылка: //pan.baidu.com/s/1DYk8u500OdhF4Sqh5eX6JgКод извлечения: paxbДля более широкого использования методов и функций FT2232HL пользователи должны понять документы приложения компании FTDI. В этом магазине нет соответствующей технической поддержки. [Простое использование]LED1-индикатор включения питания. После подачи питания, он всегда включен. После установки драйвера CDM21228_Setup FT2232HL по умолчанию подключается к USB с двумя последовательными портами.Два последовательных порта s могут быть легко протестированы с помощью программного обеспечения для отладки последовательного порта ПК.Для соединения последовательного порта необходимо использовать только два провода DuPont:ADBUS0 (TXD) Подключается к BDBUS1 (RXD)ADBUS1 (RXD) Подключается к BDBUS0 (TXD) U7 (74HC573) подключен к BDBUS, чтобы управлять светодиодный индикатор сигнала.Когда плата включена, некоторые светодиоды мерцают, что является нормальным.Когда BDBUS используется в качестве последовательного порта и включен, красный светильник в LED5 всегда включен. Это индикация аппаратного контроля потока и является нормальным явлением. 【Доставка1. FT2232HL Совет по развитию: 1;2. USB кабеля с квадратными (0,5 м): 1 шт;3. Линии Dupont: 10;4. Пластиковый корпус без Шелкового экрана: 1 шт. (Нет саморезов, но после того, как плата помещается в оболочку, количество раздвигающегося смещения <2 мм не влияет на использование.)
