body { font-size: 75%; color: #000; font-family: Open Sans,Arial,Helvetica,sans-senif,SimSun,"宋体"; line-height: 1.3; } dl { margin: 0px; width: 480px; float: left; } dt { width: 100px; height: 15px; float: left; } dd { width: 240px; height: 15px; float: left; } dl dt { margin: 0px; line-height: 22px; color: #474747; font-size: 14px; font-family: tahoma; } #product-desc { width: 100%; height: 209px; } #description { width: 100%; height: 50%; } #details { width: 100%; height: 50%; } .ui-box-title { height: 30px; font-size: 15px; font-family: tahoma; font-weight: bold; background-color: #ddd; text-anchor: inherit; padding-top: 8px; margin: 0px; } .ui-box-body { margin: 0px; } #tbspecifics { border-right: 1px solid black; border-bottom: 1px solid black; } #tbspecifics tr { height: 30px; } #tbspecifics td { width: 100px; border-left: 1px solid black; border-top: 1px solid black; } Эта посылка в основном является десятичной контурной схемой и схемой, генерируемой часами, от ядра самовозбуждаемого мультивибратора NE555 через R2, R3, R4 заряжайте конденсатор C1, c1 запускается при зарядке, NE555 2 фута все еще на низком уровне, поэтому выход pin 3 идет высоко, когда мощность через R2, R3, R4 для зарядки от C1 до 2/3 напряжения питания, выходной штырь 3 уровня от высокого до низкого, NE555 проводящий внутренний разряд
Конденсатор C1 через R4, R3, NE555 7 футов разрядки до напряжения через C1 меньше, чем 1/3 от напряжения питания, NE555 и 3 фута от низкого до высокого.
C1 и заряжайте снова, образуются колебания цикла. Время зарядки: 0,695 (R2 + R3 + R4) C1, Время разряда: 0,695 (R4 + R3) C1, R4 можно регулировать для контроля выходной частоты осциллятора, осциллирующий сигнал часов применяется непрерывно NE555 CD4017 14 футов, Выходной терминал 10 соединен с CD4017 10 светодиодный, когда выходной терминал 10 поворачивает CD4017 генерируемый сигнал часов применяется на высоком уровне, d1-D10 последовательно горит, чтобы создать эффект водного светильник.
Вы можете настроить скорость потока R4 светодиодный свет
Применение: компьютер
Напряжение питания: 2,5-14,5 В
Состояние: новое
Номер модели: NE555 + CD4017
Рабочая температура: -10 -70 градусов Цельсия
Тип: регулятор напряжения
Напряжение питания: 2,5-14 .5 В
Цвет: синий
Материал: PCB

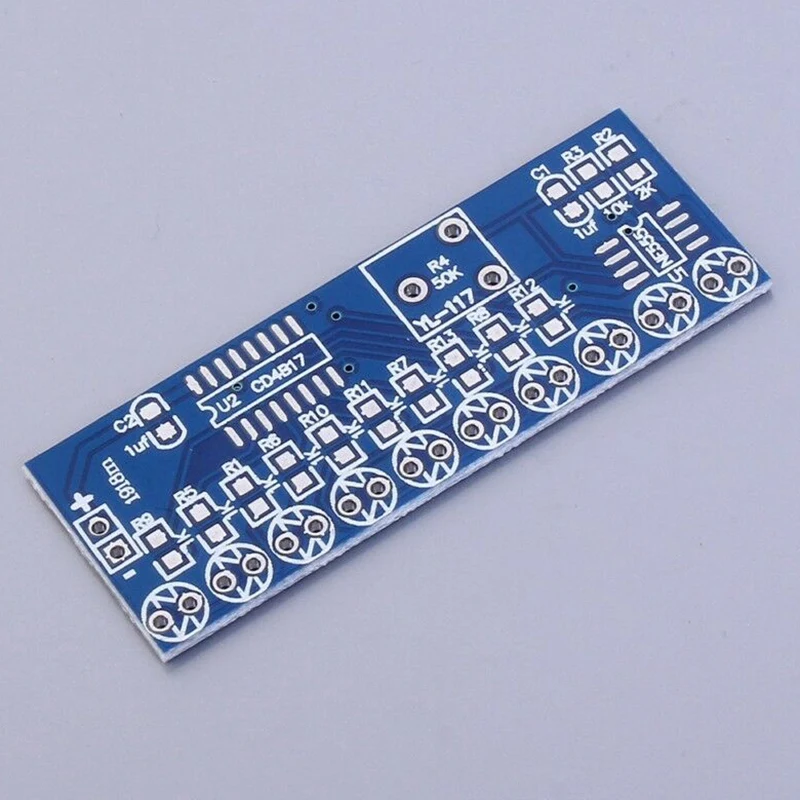

Размер: 53*19 мм
Посылка:

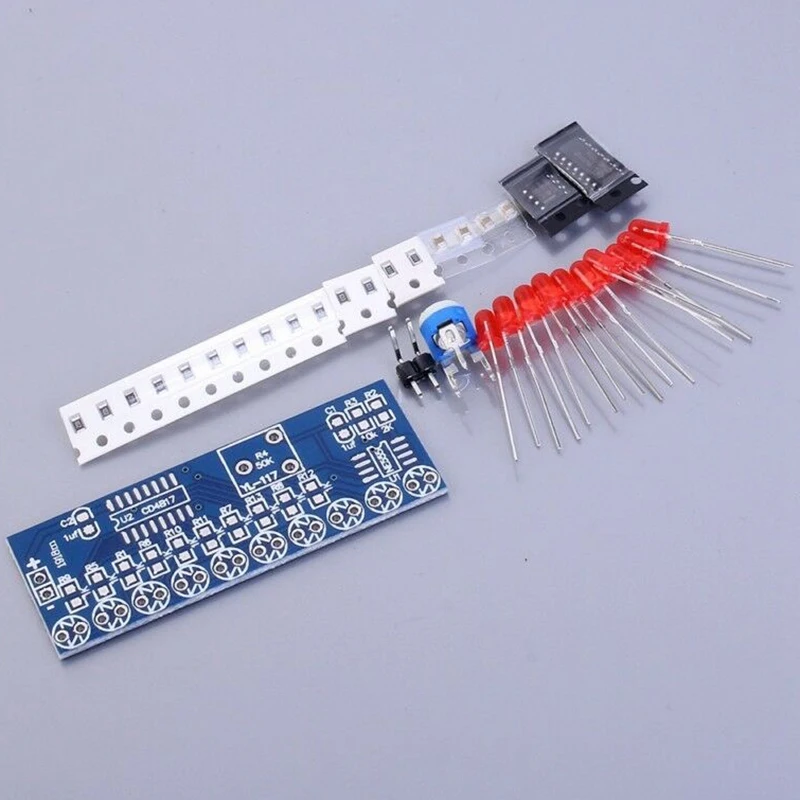

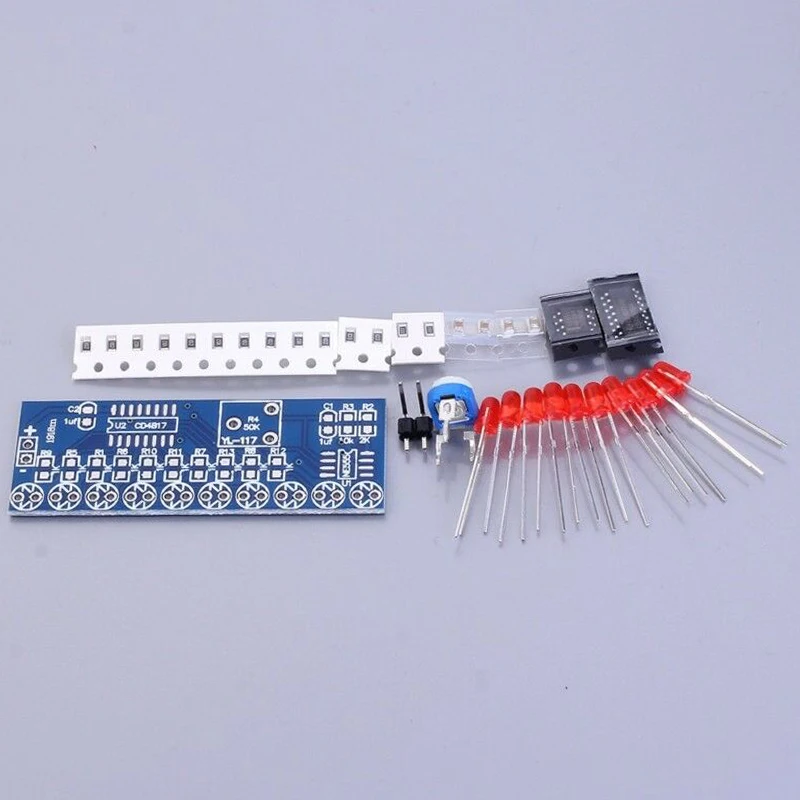

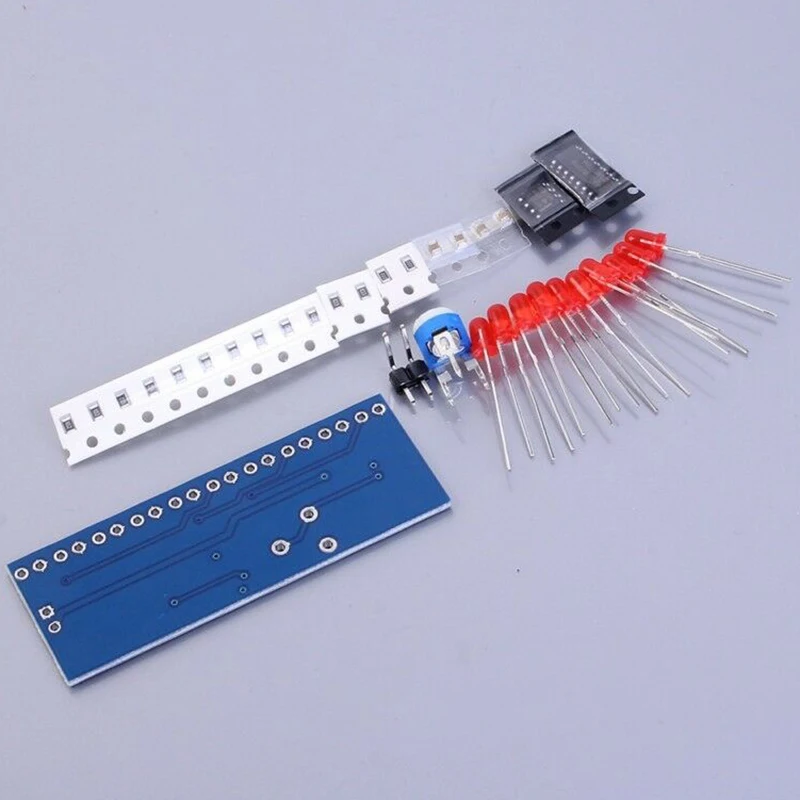

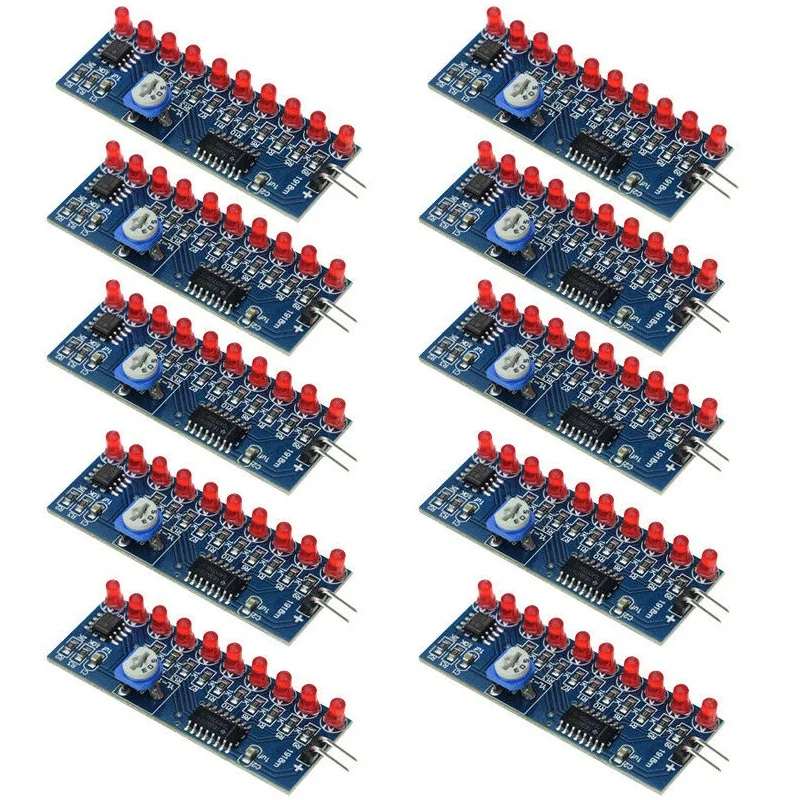

10 * Набор "сделай сам" светильник для бега
Только вышеуказанная посылка, другие товары не включены.
Примечание: светильник и различные дисплеи могут привести к тому, что цвет товара на картинке немного отличается от реального. Допускается погрешность в измерениях +/- 1-3 см.
